Γιατί η προστασία κυκλώματος συνεχούς ρεύματος καθίσταται κρίσιμη για το μέλλον των συστημάτων ισχύος;

Η παγκόσμια βιομηχανία ηλεκτρικής ενέργειας εξαρτάται όλο και περισσότερο από το συνεχές ρεύμα. Οι ηλιακές φωτοβολταϊκές συστοιχίες, τα συστήματα αποθήκευσης ενέργειας μπαταριών, οι σταθμοί φόρτισης ηλεκτρικών οχημάτων, ο τηλεπικοινωνιακός εξοπλισμός και τα κέντρα δεδομένων περιέχουν όλα σημαντικά τμήματα DC. Καθώς αυτές οι εφαρμογές επεκτείνονται, η προστασία κυκλώματος μετακινείται από ένα εξάρτημα υποστήριξης σε ένα κεντρικό τμήμα της ασφάλειας του συστήματος. ΕΝΑΔιακόπτης κυκλώματος DCπρέπει να αποσυνδέει το μη φυσιολογικό ρεύμα γρήγορα και με ασφάλεια, περιορίζοντας τις ζημιές σε καλώδια, μετατροπείς, μπαταρίες και συνδεδεμένο εξοπλισμό.

Η διακοπή DC είναι τεχνικά διαφορετική από τη διακοπή AC. Σε ένα κύκλωμα εναλλασσόμενου ρεύματος, το ρεύμα διασχίζει φυσικά το μηδέν πολλές φορές ανά δευτερόλεπτο, γεγονός που βοηθά στην κατάσβεση ενός ηλεκτρικού τόξου. Το DC δεν έχει φυσική διέλευση από το μηδέν, επομένως ένα τόξο μπορεί να παραμείνει σταθερό μετά τον διαχωρισμό των επαφών. Επομένως, οι διακόπτες που έχουν σχεδιαστεί για συνεχές ρεύμα απαιτούν κατάλληλες δομές επαφής, αγωγούς τόξου, διατάξεις μαγνητικής εκτόνωσης, αποστάσεις μόνωσης και διαμορφώσεις καλωδίωσης. Ένας διακόπτης εναλλασσόμενου ρεύματος δεν πρέπει ποτέ να θεωρείται κατάλληλος για σέρβις συνεχούς ρεύματος μόνο και μόνο επειδή η τρέχουσα ονομαστική του βαθμολογία φαίνεται επαρκής.

Μια σαφής τάση του κλάδου είναι η κίνηση προς υψηλότερες τάσεις συστήματος και μεγαλύτερη πυκνότητα ισχύος. Η υψηλότερη τάση συνεχούς ρεύματος μπορεί να μειώσει το ρεύμα για την ίδια μεταδιδόμενη ισχύ, βοηθώντας στη μείωση των απωλειών αγωγού και των απαιτήσεων καλωδίων. Ωστόσο, καθιστά επίσης πιο απαιτητικό τον συντονισμό μόνωσης και τη διακοπή τόξου. Η επιλογή προϊόντος πρέπει να λαμβάνει υπόψη την ονομαστική τάση λειτουργίας, το ονομαστικό ρεύμα, τον αριθμό των πόλων, την ικανότητα διακοπής βραχυκυκλώματος, το περιβάλλον χρήσης και τη μέθοδο σύνδεσης που καθορίζει ο κατασκευαστής. Οι απαιτήσεις πολικότητας είναι ιδιαίτερα σημαντικές για ορισμένα σχέδια διακόπτη DC.

Μια άλλη τάση είναι ο στενότερος συντονισμός μεταξύ των διακοπτών και της ηλεκτρονικής παρακολούθησης. Τα σύγχρονα ενεργειακά συστήματα χρησιμοποιούν όλο και περισσότερο αισθητήρες, ελεγκτές και δίκτυα επικοινωνίας για τον εντοπισμό υπερθέρμανσης, υπερφόρτωσης, σφαλμάτων μόνωσης και μη φυσιολογικών μοτίβων λειτουργίας. Η μηχανική προστασία παραμένει απαραίτητη, αλλά γίνεται μέρος μιας ευρύτερης αρχιτεκτονικής προστασίας που μπορεί να περιλαμβάνει ασφάλειες, συσκευές προστασίας από υπερτάσεις, επαφές, συσκευές παρακολούθησης μόνωσης και συστήματα διαχείρισης μπαταριών. Η επιλεκτικότητα μεταξύ συσκευών ανάντη και κατάντη λαμβάνει επίσης μεγαλύτερη προσοχή, επειδή ένας περιττός τερματισμός λειτουργίας μπορεί να επηρεάσει μια ολόκληρη ηλιακή σειρά, ράφι αποθήκευσης, ντουλάπι φόρτισης ή βιομηχανική διαδικασία.

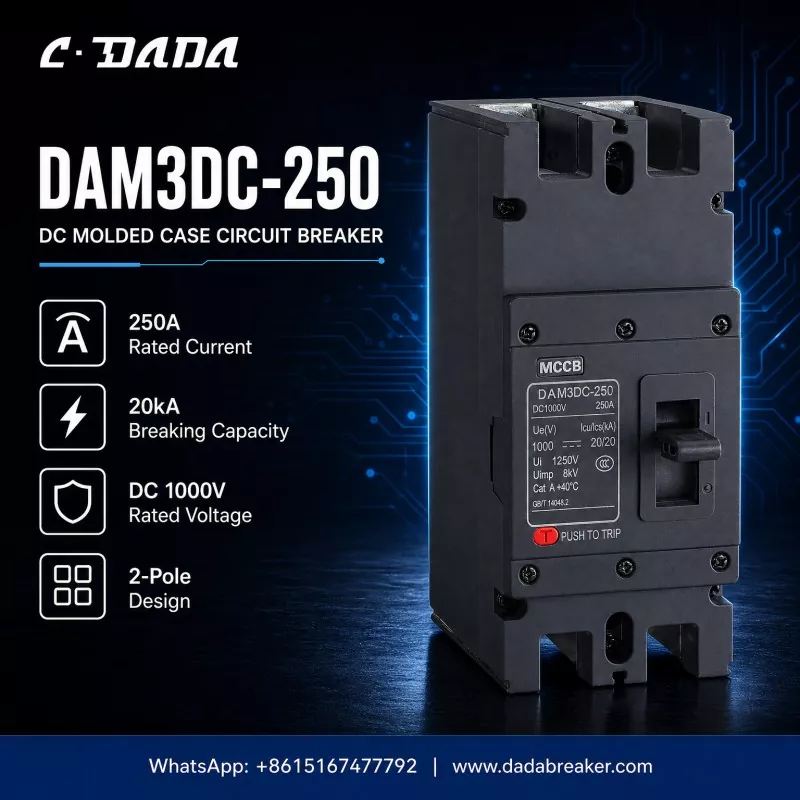

Το DAM3DC-250 που παρουσιάζεται απόShanghai Dada Electricαπεικονίζει τον τύπο του διακόπτη DC με χυτή θήκη που χρησιμοποιείται στη διανομή υψηλότερου ρεύματος. Οι ορατές προδιαγραφές υποδεικνύουν ονομαστικό ρεύμα 250 A, ονομαστική τάση DC 1000 V, ικανότητα θραύσης 20 kA και σχεδίαση δύο πόλων. Αυτές οι τιμές περιγράφουν την επιδιωκόμενη ηλεκτρική εμβέλεια. δεν καθορίζουν από μόνα τους την καταλληλότητα για κάθε εγκατάσταση. Οι μηχανικοί πρέπει να εξακολουθούν να επαληθεύουν το πραγματικό επίπεδο βραχυκυκλώματος, το μέγεθος του αγωγού, τη θερμοκρασία περιβάλλοντος, τις συνθήκες του περιβλήματος, τα χαρακτηριστικά φορτίου, το υψόμετρο εγκατάστασης, τα ισχύοντα πρότυπα και τον απαιτούμενο συντονισμό προστασίας.

Για τους τελικούς χρήστες, η σαφής επισήμανση και η τεκμηρίωση είναι εξίσου πολύτιμες, επειδή οι σωστές αποφάσεις εγκατάστασης, συντήρησης και αντικατάστασης εξαρτώνται από τη γνώση των επαληθευμένων αξιολογήσεων και περιορισμών της συσκευής κατά τη λειτουργία.

Κοιτάζοντας το μέλλον, οι αγοραστές θα δώσουν μεγαλύτερη έμφαση στην επικύρωση της συγκεκριμένης εφαρμογής αντί στην επιλογή συσκευών μόνο με βάση την τρέχουσα βαθμολογία. Η αξιόπιστη προστασία DC εξαρτάται από τη σωστή αντιστοίχιση τάσης, την επαρκή ικανότητα διακοπής, τη σωστή διαμόρφωση πόλων, την ελεγχόμενη εγκατάσταση και την περιοδική επιθεώρηση. Καθώς η παραγωγή ανανεώσιμων πηγών, η αποθήκευση και η ηλεκτρισμένη μεταφορά συνεχίζουν να αναπτύσσονται, η κατανόηση αυτών των βασικών αρχών θα βοηθήσει τους σχεδιαστές συστημάτων να μειώσουν τον κίνδυνο και να δημιουργήσουν πιο αξιόπιστα δίκτυα συνεχούς ρεύματος.
