A 125 15KA Μινιατούρα διακόπτηέχει σχεδιαστεί για ηλεκτρικά συστήματα που απαιτούν υψηλή χωρητικότητα ρεύματος και αξιόπιστη προστασία από βραχυκύκλωμα. Σε αντίθεση με τα συμβατικά MCB χαμηλής βαθμολογίας, μια συσκευή υψηλής χωρητικότητας 125A μπορεί να αντιμετωπίσει απαιτητικές εφαρμογές διανομής όπου τα ρεύματα σφάλματος μπορεί να είναι σημαντικά υψηλότερα. Αυτό το άρθρο εξηγεί πώς λειτουργεί ένα 125 15KA MCB, τι σημαίνουν οι βασικές προδιαγραφές του, πού μπορεί να χρησιμοποιηθεί, πώς να το επιλέξετε και να το εγκαταστήσετε σωστά και τι πρέπει να εξετάσουν οι ομάδες αγορών πριν υποβάλουν μια παραγγελία. Διερευνά επίσης τα πρακτικά χαρακτηριστικά σχεδιασμού της σειράς DAB7-125 της Shanghai DaDa Electric Co., Ltd., συμπεριλαμβανομένης της θερμομαγνητικής προστασίας, του σχεδιασμού περιορισμού ρεύματος, των μεγάλων τερματικών καλωδίων και της ικανότητας θραύσης 15 kA.
Πίνακας περιεχομένων
- Τι είναι ένας διακόπτης μινιατούρας 125 15KA;
- Γιατί έχουν σημασία τα 125A και 15KA;
- Πώς Λειτουργεί ο Μηχανισμός Προστασίας;
- Ποια χαρακτηριστικά βελτιώνουν την πρακτική απόδοση;
- Πού μπορεί να χρησιμοποιηθεί ένα 125 15KA MCB;
- Βασικές προδιαγραφές προς εξέταση
- Πώς να επιλέξετε τη σωστή διαμόρφωση
- Θέματα εγκατάστασης και συντήρησης
- Κοινά προβλήματα και ανησυχίες αγορών
- Γιατί η Shanghai DaDa Electric Co., Ltd.;
- Συχνές Ερωτήσεις
- Τελικές Θεωρήσεις

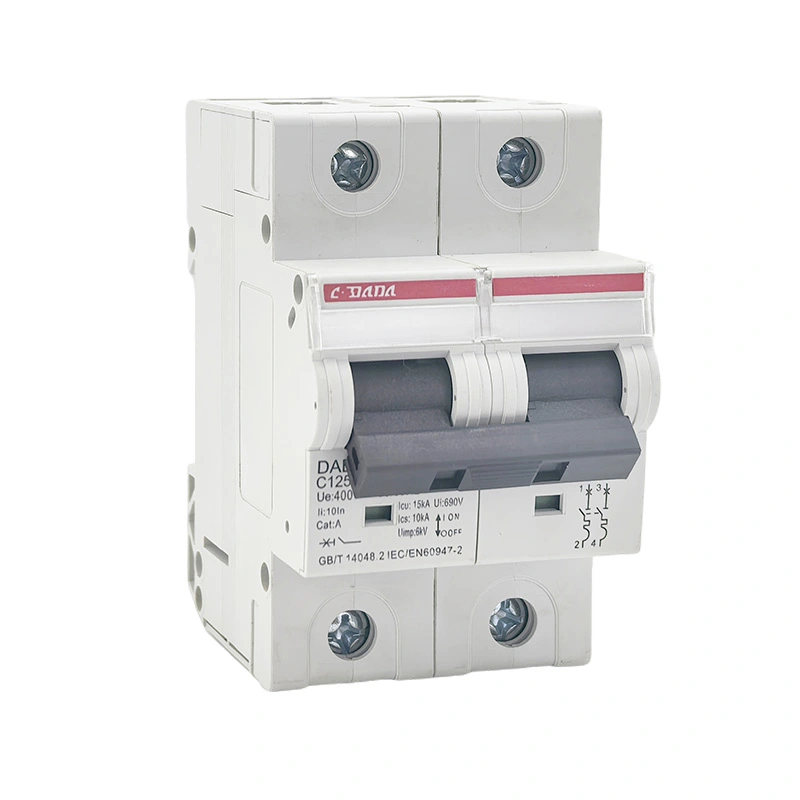

Τι είναι ένας διακόπτης μινιατούρας 125 15KA;
Ο διακόπτης μινιατούρας 125 15KA είναι μια προστατευτική συσκευή υψηλού ρεύματος σχεδιασμένη να διακόπτει τα ηλεκτρικά κυκλώματα όταν συμβαίνουν μη φυσιολογικές συνθήκες ρεύματος. Στην ονομασία του προϊόντος, το "125" προσδιορίζει γενικά ένα ονομαστικό ρεύμα έως και 125A, ενώ το "15KA" αναφέρεται σε ικανότητα διακοπής βραχυκυκλώματος 15 kA υπό τις ισχύουσες συνθήκες δοκιμής και το πρότυπο.
Αυτοί οι δύο αριθμοί περιγράφουν διαφορετικά ηλεκτρικά χαρακτηριστικά. Η βαθμολογία 125Α αφορά το ρεύμα που έχει σχεδιαστεί να μεταφέρει ο διακόπτης υπό συγκεκριμένες συνθήκες λειτουργίας. Ο αριθμός 15 kA σχετίζεται με το επίπεδο του μελλοντικού ρεύματος βραχυκυκλώματος που μπορεί να διακόψει ο διακόπτης με ασφάλεια υπό τις καθορισμένες συνθήκες του.
Αυτή η διάκριση είναι σημαντική όταν οι μηχανικοί συγκρίνουν τους διακόπτες κυκλώματος. Ένα υψηλότερο ονομαστικό ρεύμα δεν σημαίνει αυτόματα μεγαλύτερη ικανότητα διακοπής βραχυκυκλώματος. Και οι δύο τιμές πρέπει να αξιολογούνται σε σχέση με τα ηλεκτρικά χαρακτηριστικά της εγκατάστασης.
Η σειρά DAB7-125 της Shanghai DaDa Electric Co., Ltd. έχει αναπτυχθεί για βιομηχανικές και εμπορικές εφαρμογές διανομής ηλεκτρικής ενέργειας. Οι δημοσιευμένες πληροφορίες προϊόντος προσδιορίζουν ένα μέγιστο ονομαστικό ρεύμα 125A και επιλογές υψηλής ικανότητας θραύσης, συμπεριλαμβανομένων 15 kA. Ο κατασκευαστής καθορίζει επίσης θερμομαγνητική προστασία και σχεδιασμό περιορισμού ρεύματος.
Γιατί έχουν σημασία τα 125A και 15KA;
Τα ηλεκτρικά συστήματα διανομής μπορούν να περιέχουν σημαντική ενέργεια σφάλματος, ιδιαίτερα κοντά σε μετασχηματιστές, πίνακες διανομής, βιομηχανικά μηχανήματα και μεγάλα φορτία ισχύος. Εάν μια προστατευτική συσκευή εκτεθεί σε ρεύμα σφάλματος πάνω από την καθορισμένη ικανότητα διακοπής, οι συνέπειες μπορεί να περιλαμβάνουν ζημιά στον εξοπλισμό, υπερβολικό τόξο και σοβαρούς κινδύνους για την ασφάλεια.
Η ικανότητα θραύσης 15 kA παρέχει υψηλότερο περιθώριο διακοπής από πολλά τυπικά MCB χαμηλής χωρητικότητας θραύσης. Η πραγματική καταλληλότητα, ωστόσο, εξαρτάται από το μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης και τις απαιτήσεις του ισχύοντος ηλεκτρικού προτύπου.
| Παράμετρος | Τι Υποδεικνύει | Γιατί έχει σημασία |
|---|---|---|
| 125Α | Ονομαστικό ρεύμα | Καθορίζει την κανονική περιοχή μεταφοράς ρεύματος του διακόπτη. |
| 15 kA | Υψηλή ικανότητα διακοπής βραχυκυκλώματος | Βοηθά τον διακόπτη να διακόπτει τα καθορισμένα υψηλά ρεύματα σφάλματος. |
| Θερμικό ταξίδι | Προστασία υπερφόρτωσης | Ανταποκρίνεται σε παρατεταμένες υπερβολικές τρέχουσες συνθήκες. |
| Μαγνητικό ταξίδι | Προστασία από βραχυκύκλωμα | Παρέχει γρήγορη λειτουργία σε σοβαρές συνθήκες βλάβης. |
| Περιορισμός ρεύματος | Μείωση της ενέργειας σφάλματος | Μπορεί να βοηθήσει στον περιορισμό της πίεσης που ασκείται στον εξοπλισμό κατάντη. |
Κατά το σχεδιασμό ενός συστήματος διανομής, ο διακόπτης θα πρέπει επομένως να επιλέγεται από τον υπολογισμό του πραγματικού φορτίου, την ονομαστική τιμή αγωγού, τον υπολογισμό ρεύματος σφάλματος, την τάση, τη συχνότητα, τη διαμόρφωση πόλου και τις απαιτήσεις συντονισμού και όχι μόνο από την τρέχουσα βαθμολογία.
Πώς Λειτουργεί ο Μηχανισμός Προστασίας;
Ένα σύγχρονο MCB συνδυάζει γενικά δύο βασικές αρχές ενεργοποίησης: θερμική προστασία και μαγνητική προστασία. Οι δύο μηχανισμοί αντιμετωπίζουν διαφορετικούς τύπους γεγονότων υπερέντασης.
Η θερμική προστασία ανταποκρίνεται σε συνθήκες υπερφόρτωσης που επιμένουν με την πάροδο του χρόνου. Όταν το ρεύμα υπερβαίνει το προβλεπόμενο επίπεδο λειτουργίας, η θερμότητα αναγκάζει το θερμικό στοιχείο να λειτουργήσει και να ανοίξει το κύκλωμα.
Η μαγνητική προστασία προορίζεται για συνθήκες σφάλματος υψηλού ρεύματος. Μια ισχυρή μαγνητική απόκριση μπορεί να ενεργοποιήσει γρήγορα τον μηχανισμό διακοπής όταν συμβεί σοβαρό βραχυκύκλωμα.
Όταν οι επαφές χωρίζονται κατά τη διάρκεια της διακοπής σφάλματος, μπορεί να σχηματιστεί ένα ηλεκτρικό τόξο. Οι εσωτερικές δομές διαχείρισης τόξου βοηθούν στον έλεγχο και την κατάσβεση του τόξου κατά τη διάρκεια της διακοπής.
Η κατασκευή με περιορισμό ρεύματος μπορεί να μειώσει την ενέργεια που επιτρέπεται να περάσει μέσα από το κύκλωμα κατά τη διάρκεια ενός συμβάντος βραχυκυκλώματος, συμβάλλοντας στη μείωση της πίεσης στα συνδεδεμένα εξαρτήματα.
Οι πληροφορίες προϊόντος DAB7-125 περιγράφουν μια λειτουργία θερμικού και μαγνητικού ταξιδιού, έναν μηχανισμό χωρίς διακοπή και έναν σχεδιασμό περιορισμού ρεύματος. Αυτά τα χαρακτηριστικά είναι ιδιαίτερα σχετικά με εφαρμογές όπου η προστατευτική συσκευή πρέπει να ανταποκρίνεται σταθερά τόσο σε παρατεταμένες υπερφορτώσεις όσο και σε σφάλματα υψηλού ρεύματος.
Ποια χαρακτηριστικά βελτιώνουν την πρακτική απόδοση;
Ο εξοπλισμός ηλεκτρικής προστασίας δεν αξιολογείται μόνο από την τρέχουσα βαθμολογία του. Η μηχανική κατασκευή, ο σχεδιασμός των τερματικών, τα υλικά επαφής, η μέθοδος τοποθέτησης και οι εσωτερικές ρυθμίσεις ελέγχου τόξου μπορούν όλα να επηρεάσουν την πρακτική χρηστικότητα.
- Υψηλή ικανότητα θραύσης:Μια προδιαγραφή 15 kA παρέχει υψηλότερη ικανότητα διακοπής βραχυκυκλώματος από πολλά συμβατικά MCB χαμηλής χωρητικότητας διακοπής.
- Μεγάλα τερματικά καλωδίων:Η σειρά DAB7-125 έχει σχεδιαστεί με μεγάλους ακροδέκτες κατάλληλους για αγωγούς χαλκού και αλουμινίου έως 35 mm² σύμφωνα με τις δημοσιευμένες πληροφορίες του κατασκευαστή.
- Μηχανισμός χωρίς ταξίδι:Ο διακόπτης μπορεί να διατηρήσει την προστατευτική του λειτουργία ακόμη και όταν ο μηχανισμός λειτουργίας βρίσκεται στη θέση ΟΝ.
- Θετική ένδειξη επαφής:Μια σαφής ένδειξη της κατάστασης επαφής μπορεί να διευκολύνει την επιθεώρηση και τη συντήρηση.
- Θερμομαγνητική λειτουργία:Διαφορετικές συνθήκες υπερέντασης μπορούν να αντιμετωπιστούν μέσω συμπληρωματικών μηχανισμών ταξιδιού.
- Τοποθέτηση ράγας DIN:Η αρθρωτή τοποθέτηση απλοποιεί την εγκατάσταση σε συμβατό εξοπλισμό διανομής.
- Φλόγα επιβραδυντικό περίβλημα:Οι δημοσιευμένες πληροφορίες DAB7-125 προσδιορίζουν ένα υλικό περιβλήματος PA66 επιβραδυντικό φλόγας.
Αυτές οι λεπτομέρειες έχουν σημασία για τους διανομείς και τους ενοποιητές συστημάτων, επειδή η αποτελεσματικότητα της εγκατάστασης και η δυνατότητα συντήρησης μπορούν να επηρεάσουν τη συνολική εμπειρία λειτουργίας, όχι μόνο την αρχική τιμή αγοράς.
Πού μπορεί να χρησιμοποιηθεί ένα 125 15KA MCB;
Ένα MCB υψηλής χωρητικότητας 125A μπορεί να ληφθεί υπόψη για συστήματα διανομής ηλεκτρικής ενέργειας όπου το ρεύμα κυκλώματος και το επίπεδο σφάλματος εμπίπτουν στο καθορισμένο εύρος λειτουργίας της συσκευής. Τα τυπικά περιβάλλοντα εφαρμογής μπορεί να περιλαμβάνουν βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, πίνακες διανομής εξοπλισμού και άλλα κυκλώματα υψηλότερου ρεύματος.
| Εφαρμογή | Τυπική απαίτηση | Πιθανό όφελος |
|---|---|---|
| Βιομηχανική διανομή | Υψηλότερα φορτία ρεύματος και απαιτητικές συνθήκες σφάλματος | Υψηλή χωρητικότητα ρεύματος με προστασία από βραχυκύκλωμα |
| Εμπορικά κτίρια | Αξιόπιστη προστασία διανομής | Συμπαγής αρθρωτή προστασία για κυκλώματα διανομής |
| Συστήματα μηχανημάτων | Προστασία για ηλεκτρικό εξοπλισμό και τροφοδότες | Θερμική και μαγνητική απόκριση υπερέντασης |
| Πίνακες διανομής | Διαστημικά αποδοτικές προστατευτικές συσκευές | Εγκατάσταση DIN-rail και αρθρωτή κατασκευή |
| Εξοπλισμός έντασης ισχύος | Υψηλότερο ρεύμα κυκλώματος | Διαμόρφωση ονομαστικού ρεύματος έως 125A ανάλογα με το επιλεγμένο μοντέλο |
Η καταλληλότητα της εφαρμογής πρέπει πάντα να επιβεβαιώνεται έναντι του πλήρους ηλεκτρολογικού σχεδιασμού. Η τάση, η συχνότητα, το ενδεχόμενο ρεύμα σφάλματος, το μέγεθος του αγωγού, η θερμοκρασία περιβάλλοντος, η διαμόρφωση πόλων και οι ισχύοντες κανόνες εγκατάστασης μπορούν να αλλάξουν την κατάλληλη επιλογή διακόπτη.
Βασικές προδιαγραφές προς εξέταση
Οι αγοραστές συχνά εστιάζουν στα "125A" και "15kA" επειδή είναι εύκολα κατανοητά. Ωστόσο, οι επαγγελματικές προμήθειες απαιτούν μια ευρύτερη αναθεώρηση προδιαγραφών.
| Προσδιορισμός | Ερώτηση Αγοράς |
|---|---|
| Ονομαστικό ρεύμα | Η επιλεγμένη βαθμολογία ταιριάζει με το υπολογιζόμενο φορτίο κυκλώματος και την χωρητικότητα του αγωγού; |
| Δυνατότητα θραύσης | Είναι η καθορισμένη χωρητικότητα 15 kA κατάλληλη για το μελλοντικό ρεύμα σφάλματος; |
| Ονομαστική τάση | Ταιριάζει ο διακόπτης με την τάση του συστήματος και τη διάταξη διανομής; |
| Αριθμός πόλων | Απαιτεί το κύκλωμα 1P, 2P, 3P, 4P ή άλλη διαμόρφωση; |
| Καμπύλη ταξιδιού | Είναι το επιλεγμένο χαρακτηριστικό απελευθέρωσης συμβατό με το συνδεδεμένο φορτίο; |
| Ισχύον πρότυπο | Πληροί το προϊόν τα πρότυπα που απαιτούνται για την αγορά-στόχο και την εγκατάσταση; |
| Χωρητικότητα τερματικού | Μπορούν οι ακροδέκτες να φιλοξενήσουν με ασφάλεια τον καθορισμένο αγωγό; |
| Μέθοδος εγκατάστασης | Απαιτείται τοποθέτηση σε ράγα DIN ή άλλη διάταξη στερέωσης; |
Για παράδειγμα, το IEC 60947-2 και το IEC/EN 60898-1 χρησιμοποιούν διαφορετικές ταξινομήσεις και πλαίσια δοκιμών για διακόπτες κυκλώματος. Επομένως, τα δημοσιευμένα δεδομένα κατασκευαστή μπορούν να περιέχουν τόσο την ορολογία Icu όσο και την ορολογία Icn ανάλογα με το πρότυπο και την κατηγορία προϊόντος. Ο αγοραστής θα πρέπει να επαληθεύσει ακριβώς ποια ονομαστική βαθμολογία ισχύει για την τάση και τις συνθήκες λειτουργίας της προβλεπόμενης εγκατάστασης.
Πώς να επιλέξετε τη σωστή διαμόρφωση
Η επιλογή ενός διακόπτη μινιατούρας 125 15KA πρέπει να ξεκινά με το ηλεκτρικό σύστημα και όχι από τον κατάλογο προϊόντων. Μια απλή διαδικασία επιλογής μπορεί να μειώσει τον κίνδυνο ασυμφωνίας του διακόπτη με το κύκλωμα.
- Προσδιορίστε το ρεύμα σχεδιασμού.Υπολογίστε το αναμενόμενο συνεχές και διακοπτόμενο ρεύμα φορτίου.
- Ελέγξτε τη βαθμολογία του αγωγού.Η προστατευτική διάταξη πρέπει να συντονίζεται με το επιτρεπόμενο ρεύμα του καλωδίου υπό τις πραγματικές συνθήκες εγκατάστασης.
- Προσδιορίστε το μελλοντικό ρεύμα βραχυκυκλώματος.Η επιλεγμένη ικανότητα θραύσης πρέπει να είναι επαρκής για το επίπεδο σφάλματος στο σημείο εγκατάστασης.
- Επιβεβαιώστε την τάση και τη συχνότητα.Βεβαιωθείτε ότι ο διακόπτης είναι κατάλληλος για το ηλεκτρικό σύστημα.
- Επιλέξτε τη διάταξη των πόλων.Εξετάστε τις απαιτήσεις για αγωγούς φάσης και ουδέτερου.
- Ελέγξτε τα χαρακτηριστικά του ταξιδιού.Η καμπύλη ταξιδιού πρέπει να είναι κατάλληλη για το συνδεδεμένο φορτίο και τις αναμενόμενες συνθήκες εισβολής.
- Επιβεβαιώστε τα πρότυπα και τις πιστοποιήσεις.Ελέγξτε τις απαιτήσεις της αγοράς-στόχου, τις προδιαγραφές του έργου και τους τοπικούς ηλεκτρικούς κανονισμούς.
- Επαληθεύστε τη φυσική συμβατότητα.Επιβεβαιώστε τις διαστάσεις, το μέγεθος του τερματικού, τη συμβατότητα DIN-rail και την απόσταση των πάνελ.
Θέματα εγκατάστασης και συντήρησης
Η σωστή εγκατάσταση είναι απαραίτητη για κάθε προστατευτική συσκευή υψηλού ρεύματος. Ακόμη και ένας καλά σχεδιασμένος διακόπτης κυκλώματος δεν μπορεί να αντισταθμίσει αγωγούς λανθασμένου μεγέθους, χαλαρούς ακροδέκτες, ακατάλληλα περιβλήματα ή ακατάλληλες πρακτικές εγκατάστασης.
- Επαληθεύστε το μοντέλο και τη βαθμολογία του διακόπτη πριν από την εγκατάσταση.
- Απομονώστε την ηλεκτρική παροχή και ακολουθήστε την ισχύουσα διαδικασία ασφαλείας.
- Επιβεβαιώστε ότι η διατομή του αγωγού είναι συμβατή με τον ακροδέκτη.
- Προετοιμάστε σωστά τους αγωγούς και αποφύγετε τα κατεστραμμένα ή ακατάλληλα απογυμνωμένα άκρα των καλωδίων.
- Σφίξτε τους ακροδέκτες σύμφωνα με τις απαιτήσεις του κατασκευαστή.
- Βεβαιωθείτε ότι ο διακόπτης είναι στερεωμένος με ασφάλεια στη συμβατή ράγα DIN.
- Ελέγξτε ότι το περίβλημα παρέχει την κατάλληλη προστασία και διάκενο.
- Επιθεωρείτε περιοδικά τους ακροδέκτες για σημάδια υπερθέρμανσης, αποχρωματισμού ή μηχανικής χαλάρωσης.
- Ελέγξτε το σύστημα προστασίας σύμφωνα με τις απαιτήσεις συντήρησης της εγκατάστασης.
Τα προγράμματα συντήρησης πρέπει να αντικατοπτρίζουν το περιβάλλον και τον κύκλο εργασίας. Βιομηχανικές εγκαταστάσεις με υψηλά φορτία, συχνές εναλλαγές, σκόνη, κραδασμούς ή υψηλές θερμοκρασίες ενδέχεται να απαιτούν συχνότερη επιθεώρηση από ό,τι τα ελαφρώς φορτισμένα συστήματα διανομής εσωτερικών χώρων.
Κοινά προβλήματα και ανησυχίες αγορών
Οι αγοραστές MCB υψηλού ρεύματος αντιμετωπίζουν συχνά αρκετές πρακτικές προκλήσεις. Η αντιμετώπιση αυτών των ζητημάτων πριν από την προμήθεια μπορεί να αποτρέψει καθυστερήσεις και προβλήματα εγκατάστασης.
Ορισμένες καταχωρίσεις προϊόντων αναφέρουν μόνο μια γενική "υψηλή ικανότητα θραύσης". Οι αγοραστές θα πρέπει να ζητήσουν την ακριβή βαθμολογία, το πρότυπο, την τάση και τη βάση δοκιμών.
Η επιλογή 125A χωρίς έλεγχο της χωρητικότητας του καλωδίου και του πραγματικού ρεύματος σχεδιασμού μπορεί να δημιουργήσει προβλήματα συντονισμού.
Οι μεγαλύτεροι αγωγοί απαιτούν ακροδέκτες σχεδιασμένους να δέχονται την απαιτούμενη επιφάνεια διατομής. Η συμβατότητα του τερματικού θα πρέπει να επιβεβαιωθεί πριν από την αγορά.
Οι διεθνείς αγοραστές χρειάζονται συχνά τεχνικές προδιαγραφές, πιστοποιήσεις, σχέδια και πληροφορίες προϊόντων για την έγκριση του έργου.
Ένας επαγγελματίας προμηθευτής θα πρέπει να μπορεί να παρέχει σαφή δεδομένα προϊόντος και να βοηθά τους αγοραστές να κατανοήσουν τις διαφορές μεταξύ του ονομαστικού ρεύματος, της ικανότητας διακοπής, των χαρακτηριστικών διαδρομής και των απαιτήσεων εγκατάστασης.
Γιατί η Shanghai DaDa Electric Co., Ltd.;
Η Shanghai DaDa Electric Co., Ltd. αναπτύσσει και κατασκευάζει προϊόντα προστασίας κυκλωμάτων για βιομηχανικές και εμπορικές ηλεκτρικές εφαρμογές. Το δημοσιευμένο χαρτοφυλάκιο προϊόντων της περιλαμβάνει MCB, MCCB, RCBO, RCCB και σχετικό εξοπλισμό προστασίας κυκλωμάτων.
Η σειρά DAB7-125 είναι τοποθετημένη για εφαρμογές που απαιτούν μεγαλύτερη χωρητικότητα ρεύματος και υψηλή ικανότητα διακοπής βραχυκυκλώματος. Οι δημοσιευμένες προδιαγραφές περιλαμβάνουν υψηλή ικανότητα θραύσης 15 kA, λειτουργία θερμομαγνητικού ταξιδιού, σχεδιασμό περιορισμού ρεύματος, ένδειξη θετικής επαφής και ακροδέκτες κατάλληλους για μεγαλύτερους αγωγούς. :contentReference[oaicite:1]{index=1}
Οι εργοστασιακές πληροφορίες του κατασκευαστή περιγράφουν επίσης εξειδικευμένα εργαστήρια σφράγισης, σημειακής συγκόλλησης, πριτσίνωσης, χύτευσης με έγχυση και συναρμολόγησης, που υποστηρίζουν την παραγωγή προϊόντων MCB και MCCB. :contentReference[oaicite:2]{index=2}
Για διανομείς, χονδρεμπόρους ηλεκτρικών ειδών, κατασκευαστές πινάκων και πελάτες OEM, αυτός ο τύπος ικανότητας κατασκευής μπορεί να είναι χρήσιμος όταν η συνεπής παροχή προϊόντων, η τεχνική τεκμηρίωση και η υποστήριξη διαμόρφωσης αποτελούν σημαντικά μέρη μιας απόφασης αγοράς.
| Απαίτηση αγοραστή | Σχετικό DAB7-125 Χαρακτηριστικό |
|---|---|
| Προστασία κυκλώματος υψηλού ρεύματος | Ονομαστικό ρεύμα έως 125A |
| Υψηλότερες απαιτήσεις βραχυκυκλώματος | Ικανότητα θραύσης έως 15 kA σύμφωνα με δημοσιευμένες πληροφορίες προϊόντος |
| Προστασία υπερφόρτωσης | Λειτουργία θερμικού ταξιδιού |
| Απόκριση βραχυκυκλώματος | Λειτουργία μαγνητικού ταξιδιού |
| Μεγαλύτεροι αγωγοί | Μεγάλοι ακροδέκτες καλωδίων σχεδιασμένοι για αγωγούς έως 35 mm² σύμφωνα με τις πληροφορίες του κατασκευαστή |
| Εγκατάσταση πίνακα | Αρθρωτός σχεδιασμός στερέωσης ράγας DIN |
Οι προδιαγραφές του προϊόντος θα πρέπει πάντα να επιβεβαιώνονται με βάση την πιο πρόσφατη τεχνική τεκμηρίωση πριν από την τελική έγκριση του έργου, ειδικά όταν ο διακόπτης θα εγκατασταθεί σε περιβάλλον υψηλού ρεύματος σφάλματος ή σε ρυθμιζόμενο ηλεκτρικό σύστημα.
Συχνές Ερωτήσεις
Το 15KA αναφέρεται σε ικανότητα διακοπής βραχυκυκλώματος 15 kA υπό τις ισχύουσες καθορισμένες συνθήκες δοκιμής. Υποδεικνύει το επίπεδο του μελλοντικού ρεύματος βραχυκυκλώματος που έχει σχεδιαστεί να διακόπτει η συσκευή σύμφωνα με την ισχύουσα ονομαστική ονομασία και το πρότυπό της.
Όχι. Η επιλογή πρέπει να λαμβάνει υπόψη την χωρητικότητα του αγωγού, τα χαρακτηριστικά φορτίου, την τάση του συστήματος, τις συνθήκες περιβάλλοντος, το ρεύμα σφάλματος, τη διαμόρφωση πόλου και τις ισχύουσες ηλεκτρικές απαιτήσεις.
Το 125A σχετίζεται με το ονομαστικό ρεύμα του διακόπτη, ενώ το 15kA αναφέρεται στην ικανότητα διακοπής βραχυκυκλώματος του. Περιγράφουν διαφορετικά χαρακτηριστικά της προστατευτικής συσκευής.
Μπορεί να θεωρηθεί για κατάλληλα βιομηχανικά κυκλώματα διανομής όταν το ηλεκτρικό σύστημα εμπίπτει στις καθορισμένες ονομασίες και απαιτήσεις εγκατάστασης του προϊόντος.
Όχι. Η ικανότητα θραύσης είναι μόνο ένας παράγοντας επιλογής. Πρέπει επίσης να αξιολογηθούν η τάση, το ονομαστικό ρεύμα, τα χαρακτηριστικά διακοπής, ο συντονισμός του αγωγού, η διαμόρφωση του πόλου και οι συνθήκες εγκατάστασης.
Η θερμική προστασία αντιμετωπίζει τις συνθήκες παρατεταμένης υπερφόρτωσης, ενώ η μαγνητική προστασία ανταποκρίνεται γρήγορα σε συνθήκες σφάλματος υψηλού ρεύματος, όπως βραχυκυκλώματα.
Οι δημοσιευμένες πληροφορίες DAB7-125 της Shanghai DaDa Electric αναφέρουν ότι οι μεγάλοι ακροδέκτες καλωδίων της είναι κατάλληλοι για καλώδια από χαλκό και αλουμίνιο έως 35 mm². Η ακριβής διάταξη του αγωγού πρέπει πάντα να επιβεβαιώνεται με την τρέχουσα τεχνική τεκμηρίωση πριν από την εγκατάσταση.
Οι αγοραστές θα πρέπει να ζητήσουν το τεχνικό δελτίο δεδομένων, τα ισχύοντα πρότυπα, την ονομαστική τάση, τα δεδομένα θραύσης, τα χαρακτηριστικά ταξιδιού, τα σχέδια διαστάσεων, τις πληροφορίες τερματικού, τις πιστοποιήσεις και τα στοιχεία συσκευασίας που σχετίζονται με την αγορά προορισμού.
Τελικές Θεωρήσεις
Ένας διακόπτης μινιατούρας 125 15KA καλύπτει έναν συγκεκριμένο συνδυασμό απαιτήσεων: σχετικά υψηλή χωρητικότητα ρεύματος και βελτιωμένη ικανότητα διακοπής βραχυκυκλώματος. Για τους μηχανικούς και τις ομάδες αγορών, η κατανόηση του τι αντιπροσωπεύει κάθε βαθμολογία είναι απαραίτητη για τη λήψη της σωστής τεχνικής απόφασης.
Οι πιο σημαντικές εκτιμήσεις εκτείνονται πέρα από τα σχήματα "125A" και "15kA". Μια πλήρης αξιολόγηση θα πρέπει να περιλαμβάνει την ονομαστική τάση, το ρεύμα σφάλματος, τα χαρακτηριστικά διακοπής, τη διαμόρφωση πόλου, τη συμβατότητα του αγωγού, τα ισχύοντα πρότυπα, το περιβάλλον εγκατάστασης και τις φυσικές διαστάσεις.
Η σειρά DAB7-125 της Shanghai DaDa Electric Co., Ltd. συνδυάζει προστασία υψηλού ρεύματος με θερμομαγνητική λειτουργία, σχεδιασμό περιορισμού ρεύματος, μεγάλα τερματικά καλωδίων και δημοσιευμένη ικανότητα θραύσης έως 15 kA. Αυτά τα χαρακτηριστικά καθιστούν το προϊόν σχετικό με μια σειρά βιομηχανικών και εμπορικών εφαρμογών διανομής όταν συνδυάζεται σωστά με το ηλεκτρικό σύστημα.
