Κατασκευαστής διακόπτη προστασίας από ανθεκτικό κινητήρα

CDADAείναι επαγγελματίας κατασκευαστής διακόπτες προστασίας κινητήρα, με εγκαταστάσεις παραγωγής 52.400 m² και ολοκληρωμένες γραμμές παραγωγής. Με 20 χρόνια εμπειρίας στην κατασκευή και τις πωλήσεις αυτών των προϊόντων, προσφέρουμε προηγμένες και ανθεκτικές λύσεις που μπορούν να προσαρμοστούν ώστε να ανταποκρίνονται σε συγκεκριμένες λειτουργικές απαιτήσεις.

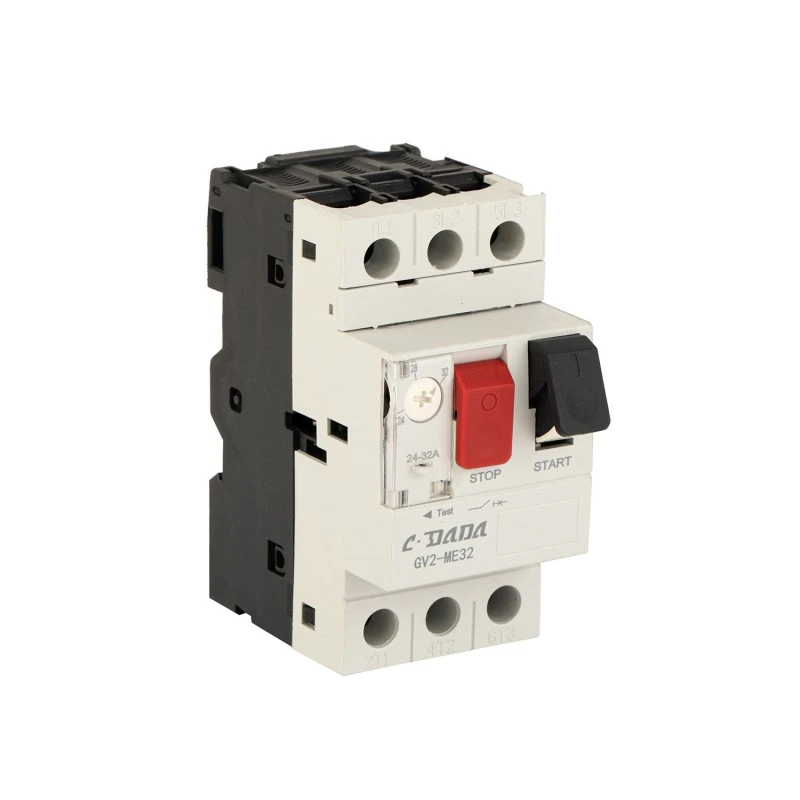

Τι είναι ένας διακόπτης προστασίας κινητήρα;

A Διακόπτης προστασίας κινητήρα (MPCB), επίσης γνωστό ως αδιακόπτης κυκλώματος κινητήρα ήχειροκίνητη μίζα, είναι εξειδικευμένοςσυσκευή ηλεκτρομηχανικής προστασίαςσχεδιασμένο ειδικά για την προστασία των ηλεκτροκινητήρων από λειτουργικά σφάλματα. Σε αντίθεση με τα MCCB γενικής χρήσης, τα MPCB ενσωματώνονταιπροστασία υπερφόρτωσης, προστασία από βραχυκύκλωμα και χειροκίνητη εναλλαγή σε μια ενιαία συμπαγή μονάδα, βελτιστοποιημένη για τις μοναδικές απαιτήσεις των συνθηκών εκκίνησης και λειτουργίας κινητήρα.

Λειτουργία υπόIEC 60947-4-1 (επαφές και εκκινητήρες) καιIEC 60947-2 (διακόπτες κυκλώματος), τα MPCB χειρίζονται τις τρέχουσες αξιολογήσεις από0,63Α έως 100Α (επεκτείνεται σε150Α σε εξειδικευμένες σειρές), με ρυθμιζόμενες θερμικές ρυθμίσεις για να ταιριάζουν με συγκεκριμένα ρεύματα πλήρους φορτίου κινητήρα. Είναι σχεδιασμένα να αντέχουν τον κινητήραρεύματα εισροής (συνήθως 6-8× ρεύμα πλήρους φορτίου κατά την εκκίνηση) χωρίς ενοχλητική ενεργοποίηση, ενώ παρέχει ακριβή προστασία από παρατεταμένες υπερφορτώσεις και αστοχίες φάσης.

Το καθοριστικό πλεονέκτημα των MPCB έγκειται σε αυτάβελτιστοποιημένα για κινητήρα χαρακτηριστικά ταξιδιού—θερμικά στοιχεία βαθμονομημένα για καμπύλες θέρμανσης κινητήρα και μαγνητικές διαδρομές πολύ πάνω από το ρεύμα εκκίνησης αλλά κάτω από τα επιβλαβή επίπεδα βλάβης. Αυτό εξαλείφει την ανάγκη για ξεχωριστούς επαφές και ρελέ υπερφόρτωσης σε πολλές εφαρμογές, μειώνοντας τον χώρο του πίνακα και την πολυπλοκότητα της εγκατάστασης.

Κατηγορίες & διαμορφώσεις προϊόντων MPCB

Ταξινόμηση	Τύπος	Τρέχον εύρος	Βασικά Χαρακτηριστικά
Μέγεθος Πλαισίου	Συμπαγής (σειρά NS2-25)	0,63Α – 25Α	Βάση ράγας DIN, 100 kA Icu στα 400 V, ακροδέκτες βιδών/ελατηρίων
	Τυπικό (σειρά NS2-32)	0,1A – 32A	Εκτεταμένη εμβέλεια, θερμομαγνητικό ταξίδι, προστασία από αστοχία φάσης
	Ισχύς (σειρά NS2-80/100)	10Α – 100Α	Υψηλότερη θερμική χωρητικότητα, 15-50 kA Icu, βάση πάνελ
Τεχνολογία Ταξιδιών	Θερμομαγνητική	0,63Α – 100Α	Διμεταλλική υπερφόρτωση + βραχυκύκλωμα ηλεκτρομαγνητικής βαλβίδας, ρυθμιζόμενο Ir
Τεχνολογία Ταξιδιών	Ηλεκτρονικός	25A – 150Α	Βασισμένο σε μικροεπεξεργαστή, ανισορροπία φάσης, σφάλμα γείωσης, επικοινωνία
Τύπος ελέγχου	Πιέστε το κουμπί	0,63A – 32A	Κόκκινο κουμπί OFF, άμεσος έλεγχος κινητήρα, τοπική λειτουργία
	Περιστροφική λαβή	10Α – 100Α	Κλείδωμα στη θέση OFF, προσάρτημα λουκέτου (3 κλειδαριές)
	Τηλεχειριστήριο έτοιμο	25Α – 100Α	Συμβατότητα διακοπής διακλάδωσης/αποδέσμευσης υπότασης
Κατηγορία Χρήσης	AC-3	Όλες οι βαθμολογίες	Εκκίνηση/σταμάτημα κινητήρα σκίουρου-κλουβιού κατά τη λειτουργία
Κατηγορία Χρήσης	AC-4	0,63A – 32A	Εκκίνηση κινητήρα σκίουρου-κλωβού, βύσμα, ίντσες (10×In)
Διαμόρφωση πόλων	3-Πολωνός	0,63Α – 100Α	Τυπική τριφασική προστασία κινητήρα
Διαμόρφωση πόλων	4-Πολωνός	0,63A – 32A	Τριφασικός + ουδέτερος ή δύο ταχυτήτων μεταγωγή κινητήρα

Παραδείγματα τρέχοντος εύρους ρυθμίσεων:

NS2-25E:0,63-1A, στιγμιαία διαδρομή 13A (13×In)

NS2-25F:1-1,6A, στιγμιαία διαδρομή 22,5A (14×In)

NS2-25G:1,6-2,5A, στιγμιαία διαδρομή 33,5A (13,4×In)

NS2-25H:2,5-4A, στιγμιαία διαδρομή 51Α (12,75×In)

NS2-25J:6-10A, στιγμιαία διαδρομή 138A (13,8×In)

NS2-25L:13-18A, στιγμιαίο ταξίδι 223A (12,4×In)

NS2-80B:40-63A, στιγμιαίο ταξίδι 756A (12×In)

Βασικές Λειτουργίες & Δυνατότητες Προστασίας

Ενσωματωμένες Λειτουργίες Προστασίας Κινητήρα

Λειτουργία	Αρχή ανίχνευσης	Τεχνικές Παράμετροι
Προστασία υπερφόρτωσης (θερμική)	Διαστολή θερμότητας διμεταλλικής ταινίας	Ρυθμιζόμενο 0,63-100A, κλάση ενεργοποίησης 10A (2-10 δευτερόλεπτα σε 6×In), αντιστάθμιση περιβάλλοντος -20°C έως +60°C
Προστασία από βραχυκύκλωμα (μαγνητική)	Ηλεκτρομαγνητικό έμβολο ηλεκτρομαγνητικής βαλβίδας	Σταθερή 12-14×In (βελτιστοποιημένη για κινητήρα), λειτουργία <20 ms, ικανότητα θραύσης 100 kA
Προστασία από αστοχία φάσης	Διαφορική θέρμανση διμετάλλων	Ταξίδι μέσα σε 10 δευτερόλεπτα σε 0,9×In με μονοφασικό ανοιχτό, αποτρέπει τη μονοφασική βλάβη
Προστασία από ανισορροπία φάσης	Θερμική διαφορά μεταξύ φάσεων	Ταξίδι όταν τρέχουσα ανισορροπία >30% για >2 λεπτά
Κλειδωμένη προστασία ρότορα	Παρατεταμένο υψηλό ρεύμα (>6×In για >2 δευτερόλεπτα)	Ενσωματωμένο με θερμική καμπύλη, αποτρέπει τη ζημιά του ρότορα/στάτορα
Χειροκίνητη εναλλαγή	Μηχανικό κουμπί εναλλαγής/πίεσης	100.000 ηλεκτρικές λειτουργίες, έλεγχος κινητήρα ON-OFF, λειτουργία απομόνωσης

Χαρακτηριστικά Ταξιδίου & Συντονισμός

Τα MPCB διαθέτουν θερμικές καμπύλες αντίστροφου χρόνου που ταιριάζουν ειδικά με τα χαρακτηριστικά θέρμανσης κινητήρα:

Θερμικοί χρόνοι ταξιδιού (Τυπική κατηγορία 10A):

1,05×Ηρ: Χωρίς ταξίδι (2 ώρες)

1,2×Ηρ: Ταξίδι 10-20 λεπτά

1,5×Ηρ: Ταξίδι 2-4 λεπτά

6×Ηρ: Ταξίδι 2-10 δευτερόλεπτα (αντοχή ρεύματος εκκίνησης)

12-14×Ηρ: Στιγμιαίο μαγνητικό ταξίδι (<20 ms)

Ρυθμίσεις Magnetic Trip:

Ρυθμίστε 20-30% πάνω από το ρεύμα κλειδωμένου ρότορα κινητήρα

Αποτρέπει τα ενοχλητικά ταξίδια κατά την εκκίνηση (6-8×FLC για 1-3 δευτερόλεπτα)

Εξασφαλίζει ταχεία εξάλειψη των σφαλμάτων βραχυκυκλώματος

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Τομέας Βιομηχανίας	Συγκεκριμένη Εφαρμογή	Τυπικές προδιαγραφές
Βιομηχανικός Αυτοματισμός	Μεταφορικά συστήματα, αντλίες, συμπιεστές, ανεμιστήρες	4A-25A, AC-3, 100kA Icu, κουμπιά ελέγχου, ράγα DIN
Συστήματα HVAC	Ψυκτικά συγκροτήματα, μονάδες διαχείρισης αέρα, πύργοι ψύξης	10A-32A, αντιστάθμιση περιβάλλοντος, υψηλή συχνότητα εκκίνησης
Νερό & Λύματα	Υποβρύχιες αντλίες, ενισχυτικοί σταθμοί, άρδευση	6A-40A, προστασία ξηρής λειτουργίας (ενσωμάτωση διακόπτη πίεσης), περιβλήματα IP65
Εργαλειομηχανές	Τόρνοι, φρέζες, μύλοι	1.6A-10A, υψηλή αντοχή σε εισβολή, συχνή εκκίνηση (AC-4)
Χειρισμός Υλικών	Γερανοί, ανυψωτικά, μεταφορείς, ανελκυστήρες	10A-63A, περιστροφική λαβή, κλείδωμα OFF, μηχανική ασφάλιση
Τρόφιμα & Ποτά	Μίξερ, μύλοι, μηχανές συσκευασίας	2.5A-16A, εξαρτήματα από ανοξείδωτο χάλυβα, καθήκον πλύσης
Ανανεώσιμες Πηγές Ενέργειας	Ηλιακές κινητήρες παρακολούθησης, βοηθητικά ανεμογεννήτρια	1A-10A, εκτεταμένο εύρος θερμοκρασίας (-25°C έως +70°C)
Πετρέλαιο & Αέριο	Βοηθητικά μηχανήματα γεώτρησης, γρύλοι αντλιών	25A-100A, τροπικά (T2), ανθεκτικό στη διάβρωση, υψηλή αντοχή σε κραδασμούς

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας

Πρώτη ύλη IQC → Παραγωγή διμεταλλικών στοιχείων → Περιέλιξη ηλεκτρομαγνητικού πηνίου → Κατασκευή συστήματος επαφής → Συναρμολόγηση αλεξίπτωτου τόξου → Ενσωμάτωση μηχανισμού → Βαθμονόμηση και δοκιμή → Τελική συναρμολόγηση → Επαλήθευση ποιότητας → Συσκευασία

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Παραγωγή Διμεταλλικών Στοιχείων	Σύνθετη έλαση Inconel/παθητικοποιημένο χάλυβα, θερμική επεξεργασία για χαρακτηριστικά παραμόρφωσης, σφράγιση στο σχήμα, σήμανση βαθμονόμησης	Ρυθμός παραμόρφωσης 0,15-0,25 mm/°C, θερμοκρασία ταξιδιού ±3% ανοχή, δοκιμή σταθερότητας 1000 ώρες στους 200°C
Κατασκευή ηλεκτρομαγνητικών πηνίων	Περιέλιξη σύρματος χαλκού (0,3-0,8 mm), εμποτισμός βερνικιού κενού, διάταξη μαγνητικού πυρήνα	Αντίσταση συνεχούς ρεύματος ±5%, διηλεκτρική ισχύς 2kV/1min, δοκιμή τάσης ανάκτησης/απόρριψης
Θερμική βαθμονόμηση ταξιδιού	Αυτοματοποιημένος σταθμός βαθμονόμησης με έγχυση ρεύματος ακριβείας, θάλαμος θερμοκρασίας (-20°C έως +60°C)	Χρόνος ταξιδιού σε 1,05×Ir, 1,25×Ir, 6×Ir καταγεγραμμένος, ±10% ανοχή, μόνιμη σήμανση
Ρύθμιση μαγνητικού ταξιδιού	Ρύθμιση διακένου αέρα ηλεκτρομαγνητικής βαλβίδας, βαθμονόμηση προφόρτισης ελατηρίου, σφραγισμένη μετά τη ρύθμιση	Στιγμιαίο ταξίδι στα 12-14×Ir ±10%, λειτουργία <20 ms, αδιάβροχη στεγανοποίηση
Επικοινωνήστε με τη Συνέλευση συστήματος	Επαφές από κράμα αργύρου (AgNi ή AgCdO) συγκολλημένες σε φορείς χαλκού, σκουπίζοντας γεωμετρία δράσης	Αντοχή επαφής <1mΩ, σκληρότητα HV 100-150, ισχύς συγκόλλησης >50MPa
Ενσωμάτωση αλεξίπτωτου τόξου	Κεραμικές πλάκες διαχωρισμού (6-12 πλάκες), ευθυγράμμιση δρομέα τόξου, διάταξη θαλάμου απιονισμού	Διηλεκτρική ισχύς >2,5kV, σβήσιμο τόξου <10ms στα 400V, διάσταση ±0,1mm
Τελική Συναρμολόγηση Μηχανισμού	Μηχανισμός εναλλαγής/κουμπιού πίεσης, παράκαμψη χωρίς ταξίδι, ελατήρια πίεσης επαφής, σύνδεση λαβής	Μηχανική αντοχή 100.000 επεμβάσεις, πίεση επαφής 5-10N, χρόνος αναπήδησης <3ms
Ολοκληρωμένη δοκιμή	Δοκιμή κύριας έγχυσης (0,5-1000A), επαλήθευση καμπύλης χρόνου-ρεύματος, προσομοίωση αστοχίας φάσης	100% αυτοματοποιημένη δοκιμή, καταγραφή δεδομένων, ιχνηλασιμότητα κώδικα QR

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Διμεταλλική Λωρίδα	Inconel 718/συνθετικό υλικό παθητικοποιημένου χάλυβα (ASTM TM2) ή ορείχαλκος/χάλυβας	ASTM B388, IEC 60404	Ρυθμός παραμόρφωσης 0,2mm/°C, σταθερότητα ±3% για 20 χρόνια, αντοχή σε ερπυσμό
Ηλεκτρομαγνητικό πηνίο	Επισμαλτωμένο σύρμα χαλκού Κατηγορίας F (155°C) ή Κατηγορίας H (180°C)	IEC 60317, NEMA MW 35	Τάση διάσπασης >2kV, ικανότητα συγκόλλησης 390°C/2s, ευελιξία
Μαγνητικός Πυρήνας	Ελασματοποιήσεις από χάλυβα πυριτίου (0,35-0,5 mm) ή συμπαγές σίδηρο	IEC 60404-8, JIS C 2552	Υψηλή διαπερατότητα, χαμηλή παραμονή, σταθερά χαρακτηριστικά pickup
Κύριες Επαφές	Ηλεκτρολυτικό χαλκό (Cu-ETP) + AgNi 90/10 ή άκρες AgCdO	ASTM B152, IEC 60368	Αγωγιμότητα ≥100% IACS, αντοχή στη διάβρωση τόξου, αντισυγκόλληση
Επικοινωνήστε με τα Springs	Βηρύλλιο χαλκός (CuBe2) ή ανοξείδωτο ατσάλι 301	ASTM B196	Διάρκεια κόπωσης >100.000 κύκλοι, σταθερή πίεση 5-10N
Πλάκες αλεξίπτωτου τόξου	Κεραμικό στεατίτη ή αλουμίνα (Al2O3 95%)	IEC 60672	Αντοχή στη θερμότητα >1000°C, διηλεκτρική αντοχή >15kV/mm
Arc Runners	Χαλκός-βολφράμιο (CuW) ή χάλυβας με επένδυση χαλκού	ASTM B702	Αντοχή στη διάβρωση τόξου, εκτροπή μαγνητικού τόξου
Χυτευμένη θήκη	Θερμοσκληρυνόμενο πλαστικό BMC (DMC-2) ή PA66 GF30	IEC 60664-1, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 180°C, κρούση >7 kJ/m²
Μηχανισμός Λειτουργίας	Ψευδάργυρος χάλυβας ή ανοξείδωτος χάλυβας 304	ISO 898-1, ASTM A240	Αντοχή σε εφελκυσμό >400MPa, αντοχή στη διάβρωση, ανθεκτικό στη φθορά
Τερματικά	Ορειχάλκινος C36000 ή χαλκός C11000 με επικασσιτέρωση (5-8μm)	ASTM B16/B187	Πυκνότητα ρεύματος 1,0-1,5 A/mm², αντοχή ροπής 1,5-3,0 Nm

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Ισχύουσες Αξιολογήσεις
IEC 60947-2	Διακόπτης χαμηλής τάσης - Διακόπτες κυκλώματος	Προστασία από βραχυκύκλωμα, ικανότητα θραύσης, απομόνωση
IEC 60947-4-1	Επαφές και εκκινητήρες κινητήρα - Ηλεκτρομηχανικοί επαφές και εκκινητήρες κινητήρα	Εκκίνηση κινητήρα, προστασία υπερφόρτωσης, συντονισμός με επαφές
EN 60947-2 / EN 60947-4-1	Ευρωπαϊκές εναρμονισμένες εκδόσεις	Σήμανση CE, συμμόρφωση με την αγορά της ΕΕ
GB/T 14048.2 / GB/T 14048.4	Κινεζικά εθνικά πρότυπα	Πιστοποίηση CCC, αγορά της Κίνας

Υποχρεωτικές δοκιμές τύπου (IEC 60947-4-1 & IEC 60947-2)

Κατηγορία δοκιμής	Συγκεκριμένο τεστ	Κριτήρια Αποδοχής
Άνοδος θερμοκρασίας	Συνεχές ρεύμα στο ονομαστικό Ir	Τερματικά ≤80K (ασημί), ≤65K (γυμνό), διμεταλλικό ≤85K
Διηλεκτρικές ιδιότητες	Αντοχή σε συχνότητα ισχύος (2kV-2,5kV/1min), παλμούς (6kV-8kV)	Χωρίς βλάβη, χωρίς αναβοσβήνει
Προστασία από υπερφόρτωση	1,05×Ir (χωρίς ταξίδι 2h), 1,25×Ir (ταξίδι ≤2h), 1,5×Ir (ταξίδι <4 λεπτά)	Συμβατικοί χρόνοι ταξιδιού ανά κατηγορία ταξιδιού
Διακοπή βραχυκυκλώματος	Icu (τελικό), Ics (υπηρεσία) στην ονομαστική τάση	100kA @ 400V (συμπαγής), 15-50kA @ 400V (εύρος ισχύος)
Συντονισμός	Τύπος 1 ή Τύπος 2 με SCPD	Τύπος 2: καμία ζημιά, άμεση επανεπέμβαση
Ευαισθησία σε αστοχία φάσης	Μονοφασική λειτουργία σε 0,9×Ir	Ταξίδι μέσα σε 10 δευτερόλεπτα, αποτρέπει τη μονοφασική κίνηση του κινητήρα
Μηχανική Αντοχή	100.000 λειτουργίες χωρίς φορτίο	<5% μετατόπιση παραμέτρων, καμία μηχανική βλάβη
Ηλεκτρική Αντοχή	100.000 λειτουργίες AC-3 (0,63-32A)	Φθορά επαφής <50%, διατηρούνται τα χαρακτηριστικά ταξιδιού
Περιβαλλοντική	Υγρή θερμότητα (IEC 60068-2-30), κρύα, ξηρή θερμότητα	Λειτουργικό μετά την προετοιμασία, χωρίς διάβρωση
EMC	Ανοσία σε ακτινοβολούμενες/αγώγιμες παρεμβολές (ηλεκτρονικοί τύποι)	Χωρίς ενόχληση, EN 60947-4-1 Παράρτημα L

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Διμεταλλικές λωρίδες	Ρυθμός εκτροπής, αντίσταση, σταθερότητα, ανοχή διαστάσεων	Ανά παρτίδα, δοκιμή δείγματος	Θερμικός φούρνος, μετρητής εκτροπής, γέφυρα αντίστασης
Εμαγιέ σύρμα	Διάμετρος, πάχος μόνωσης, τάση διάσπασης, ευελιξία	AQL 0,65	Μικρόμετρο, διηλεκτρικός ελεγκτής, ελεγκτής επιμήκυνσης
Ασημένιες συμβουλές επαφής	Καθαρότητα, πυκνότητα, σκληρότητα, συμβατότητα κράματος συγκόλλησης	Ανά παρτίδα	Φασματόμετρο, ελεγκτής σκληρότητας, μεταλλουργικό μικροσκόπιο
Πλαστικές ενώσεις	Περιεκτικότητα σε γυαλί, ιξώδες, χαρακτηριστικά σκλήρυνσης, ευφλεκτότητα	Ανά παρτίδα	Δείκτης ροής τήγματος, DSC, συσκευή δοκιμής UL 94
Χαλύβδινα εξαρτήματα	Σκληρότητα, αντοχή σε εφελκυσμό, ανοχή διαστάσεων	AQL 1.0	Δοκιμαστής σκληρότητας Rockwell, μηχανή εφελκυσμού, CMM

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Βαθμονόμηση διμετάλλων	Θερμοκρασία ταξιδιού, εκτροπή στη θερμοκρασία αναφοράς, σήμανση	Κάθε μονάδα	Αυτοματοποιημένος σταθμός βαθμονόμησης με έγχυση ρεύματος
Περιέλιξη πηνίου	Αριθμός στροφών, τάση, αντίσταση, μόνωση	Κάθε μονάδα	Αυτόματη μηχανή περιέλιξης με ανάδραση, ωμόμετρο
Ρύθμιση μαγνητικού ταξιδιού	Διάκενο αέρα, προφόρτιση ελατηρίου, στιγμιαίο ρεύμα διακοπής	Κάθε μονάδα	Δοκιμαστής πρωτογενούς έγχυσης (50-1000A), μέτρηση χρονισμού
Συναρμολόγηση επαφής	Διάκενο επαφής, πίεση, ευθυγράμμιση, αντίσταση	Κάθε 100 μονάδες	Μετρητής δύναμης, μικρο-ωμόμετρο, οπτικός συγκριτής
Ενσωμάτωση μηχανισμού	Δύναμη εναλλαγής, λειτουργία χωρίς ταξίδι, λειτουργία λαβής	Κάθε μονάδα	Αυτόματος λειτουργικός ελεγκτής, καμπύλη δύναμης-μετατόπισης

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Επαλήθευση θερμικής διαδρομής	1,05×Ir (χωρίς ταξίδι), 1,25×Ir (ταξίδι), εγγραφή χρόνου	100%
Μαγνητική επαλήθευση ταξιδιού	12-14×Ηρ στιγμιαίο ταξίδι, <20ms	100%
Δοκιμή αστοχίας φάσης	Μονοφασική λειτουργία, διακοπή εντός 10 δευτερολέπτων	100%
Διηλεκτρική τάση αντοχής	2kV AC/1min	100%
Αντοχή μόνωσης	>100MΩ @ 500V DC	100%
Αντοχή επαφής	<1mΩ ανά πόλο	100%
Μηχανική λειτουργία	10 κύκλοι ON-OFF, ομαλή λειτουργία	100%
Οπτικός & διαστατικός έλεγχος	Μηδενικά ελαττώματα σε κρίσιμες διαστάσεις	100%
Σήμανση μονιμότητας	Σκούπισμα με διαλύτη, δοκιμή τριβής	AQL 1.0
Ακεραιότητα συσκευασίας	Δοκιμή πτώσης, δόνηση (ISTA 3A)	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Γραμμή Παραγωγής Διμετάλλων	Ελασματουργείο ακριβείας, φούρνος θερμικής επεξεργασίας, πρέσα σφράγισης	Κατασκευή διμεταλλικών ταινιών, βαθμονόμηση	50.000 ταινίες/ημέρα
Αυτοματοποιημένη βαθμονόμηση	Περιστροφικό σύστημα βαθμονόμησης 6 σταθμών με θαλάμους θερμοκρασίας	Βαθμονόμηση θερμικής διαδρομής (-20°C έως +60°C)	2.000 μονάδες/ημέρα
Δοκιμή Πρωτογενούς Ένεσης	Σετ πρωτογενούς ψεκασμού ρεύματος 1000A	Επαλήθευση καμπύλης χρόνου - ρεύματος	500 μονάδες/ώρα
Περιέλιξη πηνίου	Μηχανές περιέλιξης CNC με έλεγχο τάσης	Παραγωγή ηλεκτρομαγνητικού πηνίου	10.000 πηνία/ημέρα
Επικοινωνήστε με την Brazing	Κλίβανος συγκόλλησης ελεγχόμενης ατμόσφαιρας (H2/N2)	Ασημένιο άκρο συγκόλληση σε χάλκινους φορείς	5.000 επαφές/ώρα
Συνέλευση	Κυψέλες συναρμολόγησης εργασίας	Συναρμολόγηση μηχανισμού, βαθμονόμηση, δοκιμή	3.000 μονάδες/ημέρα ανά γραμμή
Δοκιμή αντοχής	Πάγκοι δοκιμής μηχανικής/ηλεκτρικής ζωής (100.000 κύκλοι)	Επαλήθευση ζωής, παρακολούθηση φθοράς	200 μονάδες ταυτόχρονα
Περιβαλλοντικές Δοκιμές	Θάλαμοι θερμοκρασίας/υγρασίας, τραπέζια δόνησης	Επαλήθευση συμμόρφωσης με το IEC 60068-2	100 μονάδες/ημέρα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
Συμπαγές MPCB (0,63A-25A)	100.000 μονάδες	4-5 εβδομάδες	3 ημέρες (στοιχεία αποθέματος)
Τυπικό MPCB (0.1A-32A)	80.000 μονάδες	4-5 εβδομάδες	5 μέρες
Power MPCB (10A-63A)	60.000 μονάδες	4-5 εβδομάδες	7 ημέρες
MPCB βαρέως τύπου (40A-100A)	20.000 μονάδες	4-5 εβδομάδες	10 μέρες
Ηλεκτρονικό MPCB (25A-150A)	20.000 μονάδες	4-5 εβδομάδες	7 ημέρες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Αλγόριθμοι προστασίας κινητήρα, διμεταλλικά υλικά, ηλεκτρομαγνητικός σχεδιασμός, σβήσιμο τόξου	Ανάπτυξη νέων προϊόντων, θερμική μοντελοποίηση, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (40+ πατέντες)
Μηχανική Διαδικασιών	18 μηχανικοί	Βαθμονόμηση ακριβείας, αυτοματοποιημένη συναρμολόγηση, λιτή κατασκευή, Industry 4.0	Βελτιστοποίηση παραγωγής, τεκμηρίωση SOP, βελτίωση απόδοσης (>99,5%)
Δοκιμή & Επικύρωση	15 μηχανικοί	Δοκιμές υψηλού ρεύματος, προσομοίωση κινητήρα, περιβαλλοντικές δοκιμές, EMC	Συντονισμός δοκιμών τύπου (IEC 60947-4-1), ανάλυση αστοχίας, πιστοποίηση
Μηχανική Εφαρμογών	10 μηχανικοί	Υπολογισμοί εκκίνησης κινητήρα, μελέτες συντονισμού, θέση σε λειτουργία πεδίου	Τεχνική υποστήριξη πελατών, σχεδιασμός σχεδίου, εκπαίδευση προστασίας κινητήρα
Διασφάλιση Ποιότητας	30 τεχνικοί	ISO 9001, IATF 16949, στατιστικός έλεγχος διεργασιών (SPC), μετρολογία	Έλεγχος προμηθευτών, έλεγχος διαδικασίας, διορθωτικές ενέργειες, εργαστήριο βαθμονόμησης

Πιστοποιήσεις & Τεκμηρίωση Συμμόρφωσης

Πιστοποίηση	Εκδότης Φορέας	Εκταση	Κύρος
ISO 9001:2015	ZHONGDA HUAYUAN	Σύστημα διαχείρισης ποιότητας	Ετήσια επιτήρηση
Δοκιμή τύπου IEC 60947-2	SGS	Απόδοση διακόπτη κυκλώματος	Ανά σειρά προϊόντων
Σήμανση CE	Κοινοποιημένος Φορέας	Πρόσβαση στην αγορά της ΕΕ	Εξαρτάται από το σχεδιασμό
CCC (Κίνα)	CQC	Κινεζική υποχρεωτική πιστοποίηση	5ετής ισχύς

Γιατί η κατασκευή μας MPCB ξεχωρίζει

Οι εγκαταστάσεις παραγωγής μας αντιπροσωπεύουν 20 χρόνια εξειδίκευσης στην τεχνολογία προστασίας κινητήρα, παρέχοντας MPCB που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Καθετή ενσωμάτωση: Εσωτερική παραγωγή διμεταλλικών στοιχείων, βαθμονόμηση ακριβείας και κατασκευή ηλεκτρομαγνητικού πηνίου που εξασφαλίζει πλήρη ποιοτικό έλεγχο και γρήγορη προσαρμογή

Προηγμένη τεχνολογία βαθμονόμησης: Αυτοματοποιημένα συστήματα βαθμονόμησης 6 σταθμών με θαλάμους θερμοκρασίας (-20°C έως +60°C) που επιτυγχάνουν ±3% ακρίβεια ταξιδιού σε όλο το εύρος λειτουργίας

Δοκιμαστική υποδομή: $3 εκατ.+ επενδύσεις σε δοκιμές πρωτογενούς έγχυσης (χωρητικότητα 1000A), επαλήθευση αντοχής 100.000 κύκλων και ολοκληρωμένη περιβαλλοντική προσομοίωση

Ειδική τεχνογνωσία στον κινητήρα: Βαθιά κατανόηση των χαρακτηριστικών εκκίνησης κινητήρα, των θερμικών καμπυλών και των απαιτήσεων συντονισμού με επαφές και μαλακούς εκκινητήρες

Δυνατότητα προσαρμογής: Από εξειδικευμένες τρέχουσες ρυθμίσεις έως μοναδικές διαμορφώσεις τοποθέτησης και βοηθητικές ρυθμίσεις επαφών—σχεδιασμένες με τις απαιτήσεις προστασίας του κινητήρα σας

Η CDADA είναι Διακόπτης προστασίας κινητήρα κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.
