Αυτοί οι αρθρωτοί επαφές σας παρέχονται απόCDADA, ένας αξιόπιστος και αξιόπιστος προμηθευτής. Ως κατασκευαστής απευθείας πωλήσεων, διαθέτουμε πάνω από 15 χρόνια εμπειρίας ειδικά με αυτήν τη σειρά προϊόντων. Επιπλέον, ολόκληρη η γκάμα ηλεκτρικού εξοπλισμού χαμηλής τάσης —που αναπτύχθηκε εδώ και πολλά χρόνια— προσφέρει σταθερά υψηλή ποιότητα και εξαιρετική μακροζωία. Εάν αντιμετωπίσετε προβλήματα, μπορείτε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή για άμεση υποστήριξη μετά την πώληση.

Τι είναι ένας αρθρωτός επαφέας;

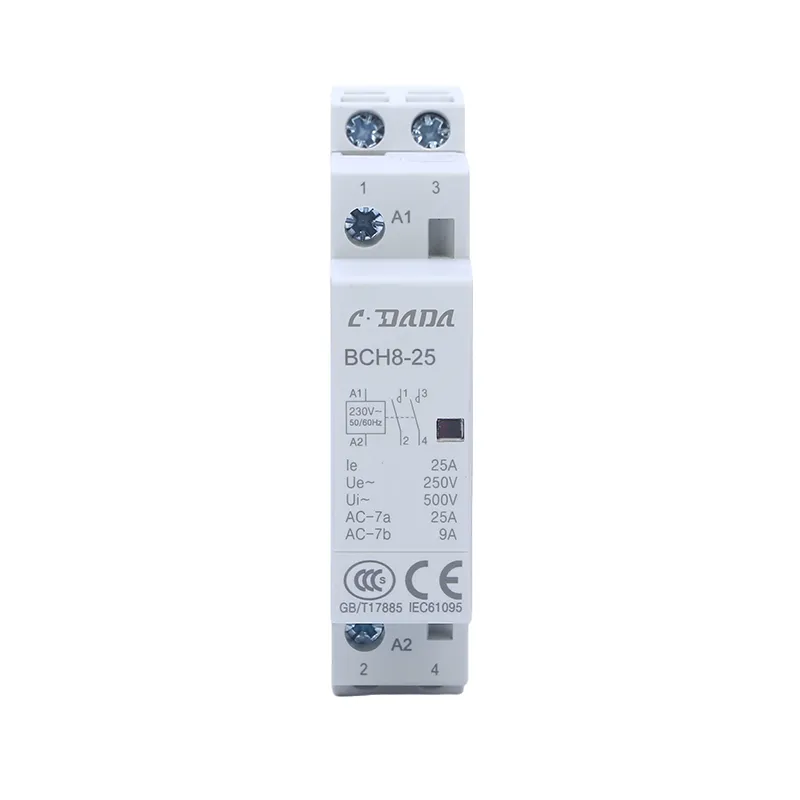

A αρθρωτός επαφές είναι μια συμπαγής, ηλεκτρομηχανική συσκευή μεταγωγής τοποθετημένη σε ράγα DIN, σχεδιασμένη ειδικά γιακτιριακές εγκαταστάσεις και οικιακές εφαρμογές. Σε αντίθεση με τους βιομηχανικούς επαφέες που διέπονται από το IEC 60947-4-1, οι αρθρωτοί επαφές συμμορφώνονται μεIEC 61095—ένα πρότυπο με "πολύ αυστηρές απαιτήσεις, που ανταποκρίνονται στις προσδοκίες των χρηστών, όσον αφορά την ασφάλεια του εξοπλισμού και των ατόμων σε χώρους και χώρους προσβάσιμους στο κοινό".

Αυτές οι συσκευές διαθέτουν ατυποποιημένο αρθρωτό πλάτος (πολλαπλά των 17,5 mm) που επιτρέπει την απρόσκοπτη ενσωμάτωση στους πίνακες διανομής παράλληλα μεMCB, RCD και άλλες αρθρωτές συσκευές. Οι τρέχουσες αξιολογήσεις κυμαίνονται από16Α έως 100Α, με τάσεις πηνίου που εκτείνονται12V DC έως 240V AC (συμπεριλαμβανομένων των γενικών πηνίων AC/DC), καθιστώντας τα ιδανικά για εναλλαγή φωτισμού, θέρμανσης, εξαερισμού και μικρών κινητήρων σε κατοικίες, εμπορικά και γεωργικά κτίρια.

Το πιο πρόσφατοIEC 61095:2023 Έκδοση 3.0 εισάγει ενημερωμένες απαιτήσεις για φορτία φωτισμού LED (AC-7d), ενισχυμένη ατρωσία EMC και αυστηρότερα πρωτόκολλα επισήμανσης—αντανακλώντας την εξέλιξη προς τις έξυπνες τεχνολογίες κτιρίων και τα συστήματα διαχείρισης ενέργειας.

Modular Contactor Κατηγορίες & Διαμορφώσεις Προϊόντων

Ταξινόμηση	Τύπος	Τρέχον εύρος	Βασικά Χαρακτηριστικά
Κατηγορία Χρήσης	AC-7a	16Α – 100Α	Ελαφρώς επαγωγικά φορτία: οικιακές συσκευές, θέρμανση, ωμικά φορτία (cos φ 0,8)
	AC-7b	16Α – 63Α	Φορτία κινητήρα: κινητήρες σκίουρου-κλωβού, κλιματιστικά, αντλίες (cos φ 0,45)
	AC-7d	16Α – 32Α	Φορτία φωτισμού LED (νέο στο IEC 61095:2023), περιβάλλοντα πλούσια σε αρμονικές
Διαμόρφωση πόλων	2-Πολωνός (2NO)	16Α – 100Α	Μονοφασική μεταγωγή, θέρμανση/φωτισμός, πιο συνηθισμένη διαμόρφωση
	2-Πολωνός (1NO+1NC)	16Α – 40Α	Εφαρμογές αλλαγής, ανεμιστήρες διπλής ταχύτητας, αναστρέψιμοι κινητήρες
	4-Πολωνός (4NO)	16Α – 100Α	Τριφασικός + ουδέτερος, τριφασική θέρμανση, μικροί τριφασικοί κινητήρες
	4-πολικός (2NO+2NC)	16Α – 40Α	Εναλλαγή αλλαγής, μεταφορά γεννήτριας, διπλή παροχή
Τεχνολογία πηνίου	Πηνίο AC	24V, 110V, 220-240V	Τυπικό 50/60Hz, ηχητικό βουητό κατά τη λειτουργία
	Πηνίο DC	12V, 24V	Αθόρυβη λειτουργία, συστήματα με μπαταρίες, κυκλώματα ελέγχου
	AC/DC Universal	24-240V (αυτόματη εναλλαγή)	Λειτουργία χωρίς βουητό, ευρεία ανοχή τάσης, μειωμένο απόθεμα
	Ηλεκτρονικό πηνίο	12-240V AC/DC	Χαμηλή κατανάλωση (2-4VA), ενσωματωμένη προστασία από υπερτάσεις, αθόρυβη
Βάση	DIN Rail (TH35)	Όλες οι βαθμολογίες	Σιδηροτροχιά 35 χιλιοστών επάνω καπέλο, κουμπωτή εγκατάσταση, IP20 με ασφάλεια στα δάχτυλα
Βάση	Βάση πάνελ	16Α – 100Α	Βάση με βίδα, τοποθέτηση σε επίπεδη επιφάνεια, αντικραδασμική
Περίφραξη	Άνοιγμα (IP20)	Όλες οι βαθμολογίες	Τυπικός αρθρωτός σχεδιασμός, τοποθέτηση πίνακα διανομής
Περίφραξη	Εσωκλείεται (IP40-IP65)	16Α – 63Α	Ενσωματωμένο περίβλημα, προστασία από σκόνη/υγρασία, εξωτερική χρήση

Αρθρωτά πρότυπα πλάτους:

1 μονάδα (17,5 mm): 16A-25A, 2-πολικό

2 μονάδες (35mm): 40A-63A, 2/4 πόλων

3-4 Ενότητες (52,5-70mm):80A-100A, εφαρμογές υψηλής ισχύος

Βασικές Λειτουργίες & Αρχή Λειτουργίας

Ηλεκτρομαγνητικό σύστημα ενεργοποίησης

Συστατικό	Λειτουργία	Τεχνική Προδιαγραφή
Ηλεκτρομαγνητικό πηνίο	Δημιουργεί μαγνητικό πεδίο για κλείσιμο επαφής	AC: 24V, 110V, 220-240V (50/60Hz); DC: 12V, 24V; AC/DC: 24-240V γενικής χρήσης; Κατανάλωση 4-8VA (AC), 2-4W (DC)
Πολυστρωματικός Πυρήνας	Συγκεντρώνει τη μαγνητική ροή, μειώνει τα δινορεύματα	E-core χάλυβας πυριτίου, μόνωση επιφάνειας, χαμηλής αντοχής
Κινητός οπλισμός	Μεταφέρει μαγνητική δύναμη στη γέφυρα επαφής	Άνοιξη-επιστροφή, σχεδιασμός anti-bounce, απόκριση <20ms
Κύριες Επαφές	Μεταφέρετε ρεύμα κυκλώματος ισχύος	Ασήμι-νικέλιο (AgNi) ή οξείδιο αργύρου-καδμίου (AgCdO), δράση σκουπίσματος διπλού σπασίματος
Επικοινωνήστε με τη Γέφυρα	Συνδέει μηχανικά σετ πόλων, εξασφαλίζει ταυτόχρονη λειτουργία	Κράμα χαλκού, ευέλικτη σύνδεση, αυτοευθυγραμμιζόμενη
Arc Chute	Σβήνει το τόξο θραύσης (εφαρμογές AC-7b)	Κεραμικές πλάκες διαχωρισμού, πλέγματα απιονισμού, μαγνητική εκτόνωση
Βοηθητικές επαφές	Έλεγχος, σηματοδότηση, σύμπλεξη (προαιρετικό)	1NO+1NC ή 2NO, βαθμολογία 10A, snap-action

Ακολουθία λειτουργίας

Λειτουργία κλεισίματος:

Ενεργοποίηση πηνίου – Τάση ελέγχου που εφαρμόζεται στους ακροδέκτες του πηνίου (A1-A2)

Γενιά Μαγνητικού Πεδίου – Το ρεύμα δημιουργεί ηλεκτρομαγνητική ροή στον πολυστρωματικό πυρήνα

Armature Attraction – Η μαγνητική δύναμη υπερνικά την πίεση του ελατηρίου, ο οπλισμός κινείται

Κλείσιμο επαφών – Η γέφυρα επαφής εμπλέκει σταθερές επαφές με δράση σκουπίσματος (αυτοκαθαρισμός)

Ολοκλήρωση κυκλώματος – Ροές ισχύος από τους ακροδέκτες γραμμής (L) στους ακροδέκτες φορτίου (T)

Λειτουργία ανοίγματος:

Απενεργοποίηση πηνίου – Καταργήθηκε η τάση ελέγχου

Σύμπτυξη πεδίου – Διασπάσεις μαγνητικής ροής (AC: μηδενική διασταύρωση, DC: δίοδος ελεύθερου τροχού)

Ανοιξιάτικη Επιστροφή – Τα ελατήρια επιστροφής οδηγούν τον οπλισμό στην ανοικτή θέση

Διαχωρισμός Επαφών – Έναρξη τόξου (εάν υπό φορτίο), έλκεται σε αγωγό τόξου

Εξαφάνιση τόξου – Το τόξο AC αυτοσβήνει στο ρεύμα μηδέν. Τόξο συνεχούς ρεύματος που σβήνεται από πλάκες διαχωρισμού

Τεχνολογία AC/DC χωρίς βουητό

Οι σύγχρονοι αρθρωτοί επαφές διαθέτουν καινοτόμα σχέδια πηνίου AC/DC που εξαλείφουν το χαρακτηριστικό βουητό 50/60 Hz:

Τεχνολογία διπλής περιέλιξης: Ξεχωριστά πηνία AC και DC με ηλεκτρονική μεταγωγή

Καθολική είσοδος τάσης: Ανιχνεύει αυτόματα την παροχή AC ή DC, προσαρμόζει τον τρόπο λειτουργίας

Αθόρυβη λειτουργία: Ιδανικό για δωμάτια ξενοδοχείων, νοσοκομεία, υπνοδωμάτια κατοικιών και περιβάλλοντα ευαίσθητα στον θόρυβο

Μειωμένη κατανάλωση ρεύματος: 50% χαμηλότερη ισχύς συγκράτησης σε σύγκριση με τα συμβατικά πηνία AC

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Εφαρμογή	Ειδική Χρήση	Τυπικές προδιαγραφές	Κατηγορία Χρήσης
Έλεγχος φωτισμού	Φωτισμός LED, λαμπτήρες φθορισμού, λαμπτήρες εκκένωσης	16A-32A, 2NO, AC-7d (LED), AC-7a (εκφόρτιση), πηνίο 230V	AC-7a / AC-7d
Συστήματα Θέρμανσης	Ηλεκτρικοί λέβητες, θερμοσίφωνες αποθήκευσης, ενδοδαπέδια θέρμανση	25A-63A, 2NO ή 4NO, AC-7a, πηνίο 230V, προτιμάται η αθόρυβη λειτουργία	AC-7a
Εξαερισμός & HVAC	Ανεμιστήρες εξαγωγής, μονάδες διαχείρισης αέρα, συστήματα ψύξης	16A-40A, 2NO, AC-7b (κινητήρες), πηνίο 230V, υψηλή συχνότητα μεταγωγής	AC-7b
Μηχανοκίνητος Εξοπλισμός	Ρολλά, γκαραζόπορτες, πόρτες, τέντες	Έλεγχος 16A-25A, 2NO ή 1NO+1NC, AC-7b, 24V DC (εξαιρετικά χαμηλή τάση ασφαλείας)	AC-7b
Αντλίες Νερού	Ενισχυτικές αντλίες, αντλίες κυκλοφορίας, αντλίες φρεατίων	16A-32A, 2NO, AC-7b, πηνίο 230V, ονομαστική λειτουργία αντλίας	AC-7b
Διαχείριση Ενέργειας	Απόρριψη φορτίου, αιχμή ξυρίσματος, εναλλαγή διπλής χρέωσης	Πηνίο 40A-100A, 4NO, AC-7a, 230V με χρονοδιακόπτη/μετρητή ενέργειας	AC-7a
Ανανεώσιμες Πηγές Ενέργειας	Εναλλαγή ηλιακών φωτοβολταϊκών, αποθήκευση μπαταρίας, φόρτιση EV	25A-63A, 4-πολικό πηνίο DC ή γενικής χρήσης AC/DC, εκτεταμένο εύρος θερμοκρασίας	AC-7a / AC-7b
Γεωργικός	Αντλίες άρδευσης, ανεμιστήρες εξαερισμού, ξήρανση κόκκων	25A-63A, περίβλημα IP65, τροπικό, τριφασικό 400V	AC-7a / AC-7b

Εφαρμογές διπλής χρέωσης: Οι αρθρωτοί επαφές επιτρέπουν την αυτόματη εναλλαγή μεταξύ των τιμών ηλεκτρικής ενέργειας ημέρας/νύχτας για:

Θερμαντήρες αποθήκευσης (φόρτιση κατά τη διάρκεια της αιχμής, απελευθέρωση κατά τη διάρκεια της αιχμής)

Θερμοσίφωνες (θερμότητα κατά τη φθηνή τιμή, διατήρηση θερμοκρασίας)

Φόρτιση EV (καθυστερημένη εκκίνηση για τιμές εκτός αιχμής)

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας μεγάλου όγκου

IQC πρώτης ύλης → Σφράγιση πολυστρωματικού πυρήνα → Περιέλιξη και εμποτισμός πηνίου → Κατασκευή συστήματος επαφής → Συναρμολόγηση αλεξίπτωτου τόξου → Ενσωμάτωση μηχανισμού → Μορφωτή διαμόρφωση περιβλήματος → Τελική συναρμολόγηση → Βαθμονόμηση και δοκιμή → Συσκευασία

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Laminated Core Παραγωγή	Σφράγιση προοδευτικής μήτρας φύλλου πυριτίου (0,35-0,5 mm), ανόπτηση στους 750-800°C σε ατμόσφαιρα υδρογόνου, επίστρωση μόνωσης, στοίβαξη και πριτσίνωμα	Απώλεια πυρήνα <3 W/kg σε 1,5Τ, αντίσταση μόνωσης >100MΩ, μαγνητική διαπερατότητα >5000
Περιέλιξη πηνίου	Επισμαλτωμένο σύρμα χαλκού (0,1-0,4mm), αυτοματοποιημένη περιέλιξη με έλεγχο τάσης, εμποτισμός βερνικιού κενού (πολυεστέρα ή εποξειδικό)	Στροφές ±1%, αντίσταση DC ±5%, διηλεκτρική αντοχή 2kV/1min, ομοιομορφία εμποτισμού
Συναρμολόγηση πηνίου γενικής χρήσης AC/DC	Διαμόρφωση διπλής περιέλιξης, ηλεκτρονικό κύκλωμα μεταγωγής, ενσωμάτωση προστασίας από υπερτάσεις, ενθυλάκωση	Επαλήθευση αυτόματης μεταγωγής 24-240V, ισχύς συγκράτησης <4VA, αθόρυβη λειτουργία <30dB
Επικοινωνία Κατασκευή	Μύτες επαφής ασήμι-νικελίου (AgNi 90/10), συγκόλληση με χάλκινους φορείς, προοδευτική στάμπα, διαμόρφωση γεωμετρίας σκουπίσματος	Σκληρότητα HV 80-120, αντίσταση επαφής <5mΩ, δύναμη συγκόλλησης >50MPa
Modular Housing Molding	Θερμοπλαστικό υψηλής πρόσκρουσης (PA66 GF30 ή PBT GF30), έγχυση 280-320°C, κρίσιμη διάσταση βήματος 17,5 mm	Ανοχή διαστάσεων ±0,05mm, δείκτης παρακολούθησης >600V, UL 94 V-0, αντίσταση θερμότητας 160°C
Συναρμολόγηση μηχανισμού	Σύστημα φόρτισης από χάλυβα ελατηρίου, μηχανισμός εναλλαγής, ενσωμάτωση κλιπ ράγας DIN, σύνδεση λαβής	Μηχανική αντοχή 100.000 κύκλοι, συνέπεια πίεσης επαφής, δύναμη κουμπώματος 50-100 N
Τελική βαθμονόμηση	Τάση λήψης (0,85-1,1 × Us), τάση πτώσης (>0,2 × Us), κατανάλωση πηνίου, χρονισμός επαφής	100% αυτοματοποιημένη δοκιμή, καταγραφή δεδομένων, ιχνηλασιμότητα κώδικα QR

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Πολυστρωματικός Πυρήνας	Χάλυβας πυριτίου με προσανατολισμό κόκκων 35W300 ή 50W470 (0,35-0,5 mm)	IEC 60404-8-7, JIS C 2552	Απώλεια πυρήνα 2,3-3,0 W/kg σε 1,5Τ, υψηλή διαπερατότητα, χαμηλή μαγνητοσυστολή
Σύρμα πηνίου	Εμαγιέ στρογγυλό χάλκινο σύρμα, κατηγορίας F (155°C) ή κατηγορίας H (180°C)	IEC 60317, NEMA MW 35	Τάση διάσπασης >2kV, ικανότητα συγκόλλησης 390°C/2s, ευελιξία
Ηλεκτρονική μονάδα AC/DC	PCB με εξαρτήματα SMD, βαρίστορ, ανορθωτής γέφυρας, διακόπτης MOSFET	IEC 60721-3-3, IEC 61000	Ευρύ φάσμα τάσης 24-240V, προστασία από υπερτάσεις, ατρωσία EMC Επίπεδο 3
Κύριες Επαφές	Ασήμι-νικέλιο (AgNi 90/10) ή οξείδιο αργύρου-καδμίου (AgCdO)	ASTM B152, IEC 60368	Αγωγιμότητα ≥100% IACS, αντοχή στη διάβρωση τόξου, αντισυγκόλληση
Επικοινωνήστε με τη Γέφυρα	Κράμα χαλκού (CuCr1Zr ή CuNi2Si), επάργυρο	ASTM B187	Υψηλή αγωγιμότητα, ιδιότητες ελατηρίου, αντοχή στη φθορά
Πλάκες αλεξίπτωτου τόξου	Κεραμικό στεατίτη ή αλουμίνα (Al2O3 95%)	IEC 60672	Αντοχή στη θερμότητα >1000°C, διηλεκτρική αντοχή >15kV/mm
Modular Στέγαση	PA66 GF30 (30% ίνες γυαλιού) ή PBT GF30	IEC 60664-1, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντοχή κρούσης >7 kJ/m², αρθρωτότητα 17,5 mm
Κλιπ ράγας DIN	Χάλυβας ελατηρίου 65Mn ή ανοξείδωτο ατσάλι 304, ψευδάργυρο	GB/T 1222, ISO 3506	Δύναμη σφιγκτήρα 50-100N, διάρκεια ζωής κόπωσης >10.000 κύκλοι, αντοχή στη διάβρωση
Τερματικά	Ορειχάλκινος C36000 ή χαλκός C11000 με επικασσιτέρωση (5-8μm)	ASTM B16/B187	Πυκνότητα ρεύματος 1,0-1,2 A/mm², αντοχή ροπής 1,5-2,5 Nm
Πηγές Επιστροφής	Ανθρακούχο ατσάλι SWOSC-V ή ανοξείδωτο ατσάλι 301	JIS G 3560, ASTM A313	Αντοχή σε εφελκυσμό 1800-2200 MPa, διάρκεια ζωής κόπωσης >100.000 κύκλοι

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Ισχύουσες Αξιολογήσεις
IEC 61095:2023 (Έκδοση 3.0)	Ηλεκτρομηχανικοί επαφές για οικιακή και παρόμοια χρήση	Πρωταρχικό πρότυπο για αρθρωτούς επαφές, αυστηρές απαιτήσεις ασφαλείας για προσβάσιμες από το κοινό περιοχές
IEC 60947-4-1	Επαφές και εκκινητήρες κινητήρα - Ηλεκτρομηχανικοί επαφές	Βιομηχανικό πρότυπο, που ισχύει επίσης για αρθρωτούς επαφές υψηλότερου ρεύματος
IEC 60947-5-1	Συσκευές κυκλώματος ελέγχου και στοιχεία μεταγωγής	Βοηθητικές επαφές, λειτουργίες ελέγχου
GB/T 17885	Ισοδύναμο κινεζικού εθνικού προτύπου	Πιστοποίηση CCC, αγορά της Κίνας

Βασική διαφορά: IEC 61095 έναντι IEC 60947-4-1

IEC 61095: Αυστηρότερη ασφάλεια για νοικοκυριά/δημόσιους χώρους, κατηγορίες χρήσης AC-7a/AC-7b/AC-7d, υποχρεωτική προστασία δακτύλων IP20

IEC 60947-4-1:Βιομηχανική εστίαση, κατηγορίες χρήσης AC-1/AC-3, υψηλότερα εύρη ρεύματος, διαφορετικές ακολουθίες δοκιμών

Υποχρεωτικές δοκιμές τύπου (IEC 61095:2023)

Κατηγορία δοκιμής	Συγκεκριμένο τεστ	Κριτήρια Αποδοχής
Απόδοση Υλικού	Αντοχή στη γήρανση (70°C/168h), υγρασία (40°C/93%RH/96h), αντοχή στη θερμότητα (πίεση μπάλας 125°C)	Χωρίς ρωγμές, χωρίς παραμόρφωση <2mm, διατηρήθηκε η διηλεκτρική αντοχή
Μηχανική Ακεραιότητα	Τερματική αντοχή (κύκλωση ροπής), αντίσταση κρούσης (0,5J εκκρεμές/2J σφαίρα), ανθεκτικότητα βίδας	Χωρίς ζημιά, χωρίς χαλάρωση, διατηρήθηκε η βαθμολογία IP
Άνοδος θερμοκρασίας	Συνεχές ρεύμα σε ονομαστική In, ακροδέκτες σε ελεύθερο αέρα	Τερματικά ≤65K (γυμνά), ≤80K (επιμεταλλωμένα), περίβλημα ≤40K
Διηλεκτρικές ιδιότητες	Αντοχή σε συχνότητα ισχύος (2kV-2,5kV/1min), αντοχή σε παλμούς (4kV-6kV)	Χωρίς βλάβες, χωρίς flashover, ρεύμα διαρροής <2mA
Δυνατότητα Κατασκευής & Σπάζοντας	AC-7a: 1,5×Στην κατασκευή/σπάσιμο; AC-7b: 8×Σε κατασκευή, 1×Σε θραύση	Επιτυχής λειτουργία, χωρίς συγκόλληση επαφής, χωρίς flashover
Λειτουργική Απόδοση	Μηχανικά: 100.000 κύκλοι. Ηλεκτρικά: AC-7a 10.000 κύκλοι, AC-7b 5.000 κύκλοι	<5% μετατόπιση παραμέτρου, φθορά επαφής <50%
Αντοχή σε υπερένταση	6×In για 30s (AC-7a), 10×In for 30s (AC-7b)	Χωρίς συγκόλληση επαφής, λειτουργική μετά την ψύξη
Συντονισμός βραχυκυκλώματος	Δοκιμή με καθορισμένο SCPD, προοπτικό ρεύμα 1kA-10kA	Καμία ζημιά στο περίβλημα, κανένας κίνδυνος για τον χειριστή
Περιβαλλοντική	Ανοσία EMC (ESD 8kV, RF 3V/m, εκρήξεις), μη φυσιολογική θερμότητα/πυρκαγιά (σύρμα πυράκτωσης 960°C)	Λειτουργία κατά τη διάρκεια/μετά τις δοκιμές, χωρίς ανάφλεξη

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Φύλλα πυριτίου	Απώλεια πυρήνα, διαπερατότητα, επίστρωση μόνωσης, πάχος	Ανά παρτίδα, COA + δοκιμή	Σκελετός Epstein, δοκιμαστικό μονόφυλλου
Εμαγιέ σύρμα	Διάμετρος, τάση διάσπασης, επιμήκυνση, ικανότητα συγκόλλησης	AQL 0,65	Μικρόμετρο, διηλεκτρικός ελεγκτής
Θερμοπλαστικοί κόκκοι	Περιεκτικότητα σε γυαλί, ιξώδες, υγρασία, ευφλεκτότητα	Ανά παρτίδα	Δείκτης ροής τήγματος, συσκευή DSC, UL 94
Ασημένιες συμβουλές επαφής	Καθαρότητα, πυκνότητα, σκληρότητα, ποιότητα συγκόλλησης	Ανά παρτίδα	Φασματόμετρο, ελεγκτής σκληρότητας
Ηλεκτρονικά εξαρτήματα	Δοκιμή λειτουργίας, επαλήθευση παραμέτρων, έκδοση υλικολογισμικού	100% AOI	Μετρητής LCR, παλμογράφος

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Σφράγιση πυρήνα	Ανοχή διαστάσεων ±0,02mm, γρέζια <0,01mm	Κάθε 30 λεπτά	Οπτικός συγκριτής, μικρόμετρο
Περιέλιξη πηνίου	Αριθμός στροφών, τάση, αντίσταση, μόνωση	Κάθε μονάδα	Αυτοματοποιημένη περιέλιξη με ανάδραση
Προγραμματισμός μονάδας AC/DC	Εύρος τάσης, κατώφλι μεταγωγής, κατανάλωση	Κάθε μονάδα	Προγραμματιζόμενο τροφοδοτικό, καταγραφή δεδομένων
Συγκόλληση επαφής	Θερμοκρασία 780-820°C, ατμόσφαιρα, αντοχή αρμού	Κάθε 100 μονάδες	Θερμοστοιχείο, δοκιμαστικό διάτμησης
Χύτευση κατοικιών	Θερμοκρασία 280-320°C, πίεση, διαστ	Κάθε κύκλος	Παρακολούθηση SCADA, διαγράμματα SPC
Συναρμολόγηση μηχανισμού	Δύναμη εναλλαγής, διάκενο επαφής, δύναμη κλιπ DIN	Κάθε μονάδα	Μετρητής δύναμης, αυτοματοποιημένος πάγκος δοκιμών

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Τάση παραλαβής/απόρριψης	0,85-1,1×Μας παραλαβή, >0,2×Μας αποχώρηση	100%
Κατανάλωση ισχύος πηνίου	Εντός ±10% της βαθμολογίας (λειτουργίες AC/DC)	100%
Αντοχή επαφής	<5mΩ ανά πόλο	100%
Διηλεκτρική τάση αντοχής	2kV AC/1min	100%
Αντοχή μόνωσης	>100MΩ @ 500V DC	100%
Μηχανική λειτουργία	10 κύκλοι ON-OFF, λείοι, χωρίς κόλλημα	100%
Δύναμη στήριξης ράγας DIN	Κουμπί 50-100N, αφαίρεση 30-80N	100%
Οπτικός & διαστατικός έλεγχος	Δυνατότητα 17,5 mm, μονιμότητα σήμανσης	100%
Ανοσία EMC (ηλεκτρονικά πηνία)	ESD, έκρηξη, ανοσία υπέρτασης	AQL 1.0
Ακεραιότητα συσκευασίας	Δοκιμή πτώσης, δόνηση (ISTA 3A)	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Σφράγιση υψηλής ταχύτητας	Προοδευτική πρέσα μήτρας 100 τόνων	Σφράγιση με πλαστικοποιημένο πυρήνα, διαμόρφωση φορέα επαφής	3 εκατομμύρια γραμματόσημα/ημέρα
Αυτοματοποιημένη περιέλιξη	CNC μηχανές περιέλιξης πηνίου	Παραγωγή πηνίων με στρώση ακριβείας	15.000 πηνία/ημέρα
Εμποτισμός κενού	Σύστημα VPI με πολυεστερική/εποξική ρητίνη	Εξάλειψη κενών πηνίου, ενίσχυση μόνωσης	5.000 πηνία/παρτίδα
Θερμοπλαστικό Χύτευση	Πρέσα έγχυσης 80 τόνων	Παραγωγή αρθρωτών κατοικιών (βήμα 17,5 mm)	8.000 κατοικίες/ημέρα
Συναρμολόγηση μονάδας AC/DC	Γραμμή SMT με AOI, ICT, λειτουργική δοκιμή	Παραγωγή ηλεκτρονικής μονάδας πηνίου	10.000 ενότητες/ημέρα
Συνέλευση	Σήμανση κυψελών συναρμολόγησης	Συναρμολόγηση μηχανισμού, βαθμονόμηση, δοκιμή	5.000 μονάδες/ημέρα ανά γραμμή
Εξοπλισμός δοκιμής	Αυτοματοποιημένος πάγκος δοκιμής επαφών	Pickup/dropout, timing, αντοχή	1.000 μονάδες/ώρα
	Μηχανικός ελεγκτής αντοχής	Επαλήθευση κύκλου 100.000	200 μονάδες ταυτόχρονα
	Θάλαμος δοκιμής EMC	Δοκιμή ανοσίας για ηλεκτρονικά πηνία	100 μονάδες/ημέρα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
Τυπικό πηνίο AC (16A-25A, 2NO)	100.000 μονάδες	4-5 εβδομάδων	3 μέρες
Πηνίο γενικής χρήσης AC/DC (16A-40A)	80.000 μονάδες	4-5 εβδομάδων	5 μέρες
4-πολικοί επαφές (25A-63A)	60.000 μονάδες	4-5 εβδομάδων	7 ημέρες
Υψηλό ρεύμα (80A-100A)	50.000 μονάδες	4-5 εβδομάδων	10 μέρες
Ηλεκτρονικό πηνίο με επικοινωνία	50.000 μονάδες	4-5 εβδομάδων	7 ημέρες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Αυτοματισμός κτιρίων, αθόρυβη τεχνολογία AC/DC, ενοποίηση έξυπνου δικτύου, επιστήμη υλικών	Ανάπτυξη νέων προϊόντων, επαφές με δυνατότητα IoT, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (30+ πατέντες)
Μηχανική Διαδικασιών	15 μηχανικοί	Σφράγιση ακριβείας, περιέλιξη πηνίου, θερμοπλαστική χύτευση, λιτή κατασκευή	Βελτιστοποίηση παραγωγής, αυτοματισμός, βελτίωση απόδοσης (>99%)
Δοκιμή & Επικύρωση	12 μηχανικοί	Συμμόρφωση με IEC 61095, δοκιμές EMC, περιβαλλοντική προσομοίωση, μηχανική αξιοπιστίας	Συντονισμός δοκιμών τύπου, ανάλυση αστοχίας, διαχείριση πιστοποίησης
Μηχανική Εφαρμογών	8 μηχανικοί	Ηλεκτρολογικός σχεδιασμός κτιρίου, έλεγχος φωτισμού, συστήματα HVAC, διαχείριση ενέργειας	Τεχνική υποστήριξη πελατών, σχεδιασμός σχεδίου, θέση σε λειτουργία
Διασφάλιση Ποιότητας	25 τεχνικοί	ISO 9001, ISO 14001, στατιστικός έλεγχος διεργασιών, μετρολογικό εργαστήριο	Έλεγχος προμηθευτή, έλεγχος διαδικασίας, διορθωτικές ενέργειες

Πιστοποιήσεις & Τεκμηρίωση Συμμόρφωσης

Πιστοποίηση	Εκδότης Φορέας	Εκταση	Κύρος
ISO 9001:2015	ZHONGDA HUAYUAN	Σύστημα διαχείρισης ποιότητας	Ετήσια επιτήρηση
Δοκιμή τύπου IEC 61095:2023	VDE	Απόδοση οικιακού επαφέα	Ανά σειρά προϊόντων
Σήμανση CE	Κοινοποιημένος Φορέας	Πρόσβαση στην αγορά της ΕΕ	Εξαρτάται από το σχεδιασμό
Πιστοποίηση VDE	Ινστιτούτο Δοκιμών VDE	Γερμανική ετικέτα ποιότητας	Ανά σειρά προϊόντων
CCC (Κίνα)	CQC	Κινεζική υποχρεωτική πιστοποίηση	5ετής ισχύς
Σχέδιο CB	IECEE	Διεθνής πιστοποίηση	Ανά σειρά προϊόντων

Γιατί ξεχωρίζει η κατασκευή αρθρωτών επαφών

Η μονάδα παραγωγής μας αντιπροσωπεύει 15 χρόνια εξειδίκευσης στην επαφές αυτοματισμού κτιρίων, παρέχοντας αρθρωτούς επαφές που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Αθόρυβη ηγεσία τεχνολογίας: Ιδιόκτητη καθολική σχεδίαση πηνίου AC/DC με ηλεκτρονική μεταγωγή, επιτυγχάνοντας λειτουργία <30dB—ιδανικό για ευαίσθητα στο θόρυβο οικιακά περιβάλλοντα και περιβάλλοντα φιλοξενίας

Καθετή ενσωμάτωση: Εσωτερική σφράγιση με πλαστικοποιημένο πυρήνα, περιέλιξη πηνίου με εμποτισμό υπό κενό και χύτευση θερμοπλαστικής περιβλήματος που εξασφαλίζει πλήρη ποιοτικό έλεγχο και γρήγορη προσαρμογή

Συμμόρφωση με το IEC 61095:2023: Έγκαιρη υιοθέτηση του πιο πρόσφατου προτύπου, συμπεριλαμβανομένης της κατηγορίας φωτισμού LED AC-7d, ενισχυμένης ατρωσίας EMC και ενημερωμένων απαιτήσεων επισήμανσης

Δοκιμαστική υποδομή: $2 εκατ.+ επενδύσεις σε αυτοματοποιημένες δοκιμές, συμπεριλαμβανομένων επαλήθευσης μηχανικής αντοχής 100.000 κύκλων, δοκιμών ανοσίας EMC και περιβαλλοντικής προσομοίωσης

Έξυπνο κτίριο έτοιμο: Επαφές με δυνατότητα IoT με μέτρηση ενέργειας, τηλεχειριστήριο και ενσωμάτωση BACnet/Modbus για σύγχρονα συστήματα διαχείρισης κτιρίων

Η CDADA είναι Αρθρωτός Επαφές κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.

Συστάσεις ειδήσεων
