Εργοστάσιο διακοπτών κυκλώματος ανθεκτικής μορφοποιημένης θήκης
CDADAείναι επαγγελματίας κατασκευαστής και προμηθευτής διακόπτες κυκλώματος διαμορφωμένης θήκης. Αυτή η σειρά προϊόντων αποτελεί μια από τις βασικές μας προσφορές, που υποστηρίζεται από 40 χρόνια εμπειρίας που χρονολογείται από την ίδρυσή μας. Με μια ολοκληρωμένη γκάμα μοντέλων που συμμορφώνονται με πολλά πρότυπα, οι παγκόσμιοι αγοραστές μπορούν να επιλέξουν τα προϊόντα μας με απόλυτη εμπιστοσύνη.
Τι είναι ένας διακόπτης κυκλώματος με φορμαρισμένη θήκη;
A Διακόπτης κυκλώματος φορμαρισμένης θήκης (MCCB)είναι μια συμπαγής, κλειστή συσκευή προστασίας χαμηλής τάσης που έχει σχεδιαστεί για να προστατεύει τα ηλεκτρικά συστήματα διανομής από υπερφορτίσεις, βραχυκυκλώματα και σφάλματα γείωσης. Ενθυλακωμένο μέσα σε έναθερμοσκληρυνόμενο πλαστικό περίβλημα, τα MCCB λειτουργούν σε ονομαστικές τάσεις έως690V AC (50/60Hz)με τρέχουσες αξιολογήσεις που κυμαίνονται από10Α έως 2000Α, που χρησιμεύει ως η συσκευή προστασίας εργατικού δυναμικού σε βιομηχανικές, εμπορικές εφαρμογές και εφαρμογές υποδομής.
Το καθοριστικό χαρακτηριστικό των MCCB έγκειται σε αυτάχυτευμένη κατασκευή θήκης—ένα θερμοσκληρυνόμενο πλαστικό περίβλημα υψηλής αντοχής που παρέχει μόνωση Κλάσης II (διπλή μόνωση) μεταξύ των ενεργών εσωτερικών εξαρτημάτων και της εξωτερικής διεπαφής λειτουργίας. Αυτός ο σχεδιασμός διασφαλίζει την ασφάλεια του χειριστή, διατηρώντας παράλληλα συμπαγείς διαστάσεις και υψηλές ικανότητες θραύσης έως100kA στα 380/415V.
ΔιαφορετικόςΑυτόματοι διακόπτες κυκλώματος αέρα (ACB), χαρακτηριστικό MCCBσταθερά, μη συντηρήσιμα σχέδια(στις περισσότερες περιπτώσεις) με σφραγισμένους εσωτερικούς μηχανισμούς, που προσφέρουν οικονομική προστασία για δευτερεύοντα κυκλώματα διανομής όπου δεν απαιτείται τακτική πρόσβαση στη συντήρηση.
Κατηγορίες & διαμορφώσεις προϊόντων MCCB
| Ταξινόμηση | Τύπος | Τρέχον εύρος | Βασικά Χαρακτηριστικά |
| Τεχνολογία Μονάδας Ταξιδίου | Θερμομαγνητική | 10Α – 800Α | Διμεταλλική υπερφόρτωση + μαγνητικό βραχυκύκλωμα, σταθερές/ρυθμιζόμενες ρυθμίσεις, οικονομικό |
| Ηλεκτρονική LSIG | 100Α – 2000Α | Βασισμένο σε μικροεπεξεργαστή, ρυθμιζόμενες καμπύλες, δυνατότητα επικοινωνίας, ακριβής προστασία | |
| Μέθοδος Εγκατάστασης | Σταθερός | 10Α – 2000Α | Απευθείας σύνδεση ζυγού, μόνιμη εγκατάσταση, χαμηλότερο κόστος |
| Plug-in | 100A – 1600A | Σώμα τοποθετημένο στη βάση, αποσπώμενο για συντήρηση, μειωμένος χρόνος διακοπής λειτουργίας | |
| Με δυνατότητα απόσυρσης | 250A – 2000A | Μηχανισμός τραβήγματος, δυνατότητα πλήρους απομόνωσης, ρολά ασφαλείας | |
| Διαμόρφωση πόλων | 2-Πολωνός | 10Α – 800Α | Μονοφασικά συστήματα, εφαρμογές DC |
| 3-Πολωνός | 10Α – 2000Α | Τυπικές τριφασικές βιομηχανικές εφαρμογές | |
| 4-Πολωνός | 16A – 2000A | Τριφασικό με ουδέτερη προστασία, ρυθμιζόμενες ουδέτερες ρυθμίσεις (50-100%) | |
| Σπαστή ικανότητα | Τυπικό (S1) | 16kA – 50kA | Γενική διανομή, δίκτυα χαμηλού επιπέδου βλάβης |
| Υψηλό (H1) | 65kA – 85kA | Βιομηχανικά δίκτυα, κέντρα ελέγχου κινητήρα | |
| Εξαιρετικά Υψηλό (H2/H3) | 100kA – 200kA | Παραγωγή ηλεκτρικής ενέργειας, βαριά βιομηχανία, υποδομές | |
| Κατηγορία Επιλεκτικότητας | Κατηγορία Α | ≤400A | Χωρίς σκόπιμη μικρή καθυστέρηση, στιγμιαίο ταξίδι |
| Κατηγορία Β | ≥400A | Αντοχή σε σύντομο χρονικό διάστημα (Icw), επιλεκτικός συντονισμός με καθυστέρηση |
Αρχιτεκτονική μεγέθους πλαισίου:
Συμπαγές πλαίσιο: 10A – 160A (Στήριξη σε πίνακα, συμβατή ράγα DIN)
Μεσαίο πλαίσιο: 160A – 630A (Προστασία κινητήρα, πίνακες διανομής)
Μεγάλο Πλαίσιο: 630A – 1600A (Κύρια διανομή, συστήματα διαύλου)
Πλαίσιο Maxi: 1600A – 2000A (Υποδομή, παραγωγή ηλεκτρικής ενέργειας)
Βασικές Λειτουργίες & Δυνατότητες Προστασίας
Θεμελιώδεις Λειτουργίες Προστασίας
| Λειτουργία | Μηχανισμός | Τεχνικές Παράμετροι |
| Προστασία υπερφόρτωσης (L) | Διμεταλλική λωρίδα θερμικής διαστολής | 0,7 – 1,0 × Σε ρύθμιση, αντίστροφη καμπύλη χρόνου, 40°C περιβάλλοντος αναφοράς |
| Στιγμιαίο βραχυκύκλωμα (I) | Ηλεκτρομαγνητικό έμβολο ηλεκτρομαγνητικής βαλβίδας | Διορθώθηκε: 5-10 × In, Ρυθμιζόμενο: 2-15 × In, λειτουργία <20 ms |
| Καθυστέρηση βραχυκυκλώματος (S) | Ηλεκτρονικό κύκλωμα χρονισμού | 0,1s – 0,5s καθυστέρηση, 2-10 × Στη ρύθμιση, επιλεκτικός συντονισμός |
| Σφάλμα γείωσης (G) | Ανίχνευση ρεύματος διανυσματικού αθροίσματος | 20-100% της In, 0,1s-1,0s καθυστέρηση, core-balance ή υπολειπόμενη μέθοδος |
| Περιορισμός ρεύματος | Σύστημα επαφής απώθησης υψηλής ταχύτητας | Χρόνος ανοίγματος <10ms (≤630A), <15ms (≤1600A), μείωση ενέργειας |
| Αποδέσμευση υπότασης | Πηνίο ανίχνευσης τάσης | 35-70% Un tripping, 0,1s-3s ρυθμιζόμενη καθυστέρηση |
Προηγμένες δυνατότητες ηλεκτρονικής μονάδας ταξιδιού
Οι σύγχρονες εκδόσεις που βασίζονται σε μικροεπεξεργαστή παρέχουν:
Πραγματική ανίχνευση RMS: Ακριβής μέτρηση παραμορφωμένων κυματομορφών
Zone Selective Interlocking (ZSI): Συντονισμός διακοπτών και εισερχόμενης συσκευής
Πρωτόκολλα επικοινωνίας: Modbus, Profibus, Ethernet/IP, ενσωμάτωση BACnet
Παρακολούθηση ποιότητας ισχύος: Τάση, ρεύμα, συντελεστής ισχύος, αρμονικές, μέτρηση ενέργειας
Προγνωστική συντήρηση: Ένδειξη φθοράς επαφής, μετρητής λειτουργίας, παρακολούθηση θερμοκρασίας
Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης
| Τομέας Βιομηχανίας | Συγκεκριμένη Εφαρμογή | Τυπικές προδιαγραφές |
| Εμπορικά Κτίρια | Κύριοι πίνακες διανομής, πίνακες, μετρήσεις ενοικιαστών | 125A-800A, θερμομαγνητικό, plug-in, 25-65 kA Icu |
| Κέντρα Δεδομένων | Διανομή UPS, προστασία PDU, απολήξεις διαύλου | 250A-1600A, ηλεκτρονικό LSIG, 100kA+ Icu, με δυνατότητα επικοινωνίας |
| Κατασκευαστικά Εργοστάσια | Κέντρα ελέγχου κινητήρα, εργαλειομηχανές, εξοπλισμός συγκόλλησης | 63A-630A, καμπύλες προστασίας κινητήρα, περιορισμός ρεύματος, 65kA Icu |
| Πετρέλαιο & Αέριο | Γεωτρύπανα, διυλιστήρια, υπεράκτιες πλατφόρμες | 400A-1600A, tropicalized (T2), ανθεκτικό στη διάβρωση, 85kA Icu |
| Ανανεώσιμες Πηγές Ενέργειας | Κουτιά ηλιακού συνδυασμού, εξοπλισμός διανομής ανεμογεννητριών, αποθήκευση μπαταριών | 250A-1250A, δυνατότητα 1000V DC, εκτεταμένο εύρος θερμοκρασίας (-25°C έως +70°C) |
| Υποδομή | Ισχύς έλξης μετρό, συστήματα αποσκευών αεροδρομίου, επεξεργασία νερού | 800A-2000A, αποσπώμενο, υψηλή μηχανική αντοχή (10.000+ κύκλοι) |
| Υγειονομική περίθαλψη | Κύρια διανομή νοσοκομείου, ιατρικός εξοπλισμός απεικόνισης, ρεύμα έκτακτης ανάγκης | 400A-1600A, 4 πόλων με ουδέτερη προστασία, συμβατότητα μεταφοράς διπλής πηγής |
Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής
Ακολουθία κατασκευής ακριβείας
Πρώτες ύλες IQC → Θερμοσκληρυνόμενη πλαστική χύτευση → Κατασκευή συστήματος επαφής → Συναρμολόγηση αλεξίπτωτου τόξου → Ενσωμάτωση μηχανισμού → Εγκατάσταση μονάδας ταξιδίου → Πρωτεύουσα συναρμολόγηση → Βαθμονόμηση και δοκιμή → Τελικό QC → Συσκευασία
Κρίσιμα στάδια παραγωγής
| Στάδιο | Λεπτομέρειες διαδικασίας | Σημεία Ποιοτικού Ελέγχου |
| Θερμοσκληρυνόμενη Πλαστική Χύτευση | Χύτευση με έγχυση BMC (Bulk Molding Compound) στους 150-180°C, πίεση 1500-3000 bar, χρόνος σκλήρυνσης 60-120 δευτερόλεπτα | Ανοχή διαστάσεων ±0,1mm, φινίρισμα επιφάνειας Ra 1,6, δείκτης παρακολούθησης >600V, ευφλεκτότητα UL 94 V-0 |
| Επικοινωνήστε με την Κατασκευή Συστήματος | Επάργυρες επαφές χαλκού (AgNi 90/10 ή AgCdO), βραχίονες επαφής κατεργασμένοι με CNC, συγκόλληση σε ατμόσφαιρα αζώτου | Πάχος ασημιού 8-12μm (επαλήθευση XRF), αντίσταση επαφής <100μΩ, σκληρότητα HV 100-150 |
| Κατασκευή Arc Chute | Χαλύβδινες πλάκες διαχωρισμού (σιδηρομαγνητικές), κεραμικά πλέγματα τόξου, θάλαμοι απιονισμού, βελτιστοποιημένη γεωμετρία δρομέα τόξου | Επαλήθευση πυκνότητας μαγνητικής ροής, διηλεκτρική ισχύς 2,5 kV, συνοχή διαστάσεων ±0,05 mm |
| Συναρμολόγηση Μηχανισμού Λειτουργίας | Συστήματα φόρτισης από χάλυβα ελατηρίου, μηχανισμοί γρήγορης κατασκευής/γρήγορης λειτουργίας, παράκαμψη χωρίς ταξίδι, ελατήρια αποθήκευσης ενέργειας | Συνοχή ροπής ±5%, μηχανική αντοχή 10.000 κύκλοι, δύναμη τριβής 5-15N |
| Ενοποίηση μονάδας ταξιδιού | Θερμική βαθμονόμηση διμετάλλων (Inconel/χαλκός), περιέλιξη μαγνητικού πηνίου, ηλεκτρονική διάταξη PCB, προγραμματισμός υλικολογισμικού | Επαλήθευση καμπύλης χρόνου-ρεύματος, ±10% ακρίβεια ρεύματος, ±20% ακρίβεια χρόνου σε 2×In |
| Τελική Συνέλευση | Αρθρωτή κατασκευή, σήμανση τερματικής ροπής, σφράγιση καλυμμάτων ρύθμισης, ενσωμάτωση μηχανισμού λαβής | Διηλεκτρική αντοχή 3kV/1min, αντίσταση μόνωσης >100MΩ, επαλήθευση ευθυγράμμισης επαφών |
Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών
| Συστατικό | Προδιαγραφές Υλικού | Πρότυπα Προμηθευτών | Βασικές Ιδιότητες |
| Μορφοποιημένο περίβλημα θήκης | BMC (Bulk Molding Compound) DMC-2 ή SMC πολυεστέρας ενισχυμένος με υαλοβάμβακα | IEC 60664-1, UL 94 V-0 | Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 180°C, διηλεκτρική ισχύς >15kV/mm |
| Κύριες Επαφές | Ηλεκτρολυτικό χαλκό (Cu-ETP) C11000 + επάργυρο-νικέλιο (AgNi 90/10) | ASTM B152, IEC 60368 | Αγωγιμότητα ≥100% IACS, αντοχή στη διάβρωση τόξου, σταθερότητα στην οξείδωση |
| Επαφές τόξου | Καρβίδιο αργύρου-βολφραμίου (AgWC 70/30) ή χαλκού-βολφραμίου (CuW 80/20) | ASTM B702 | Υψηλή αντοχή στη διάβρωση τόξου, χαμηλή τάση συγκόλλησης, αντίσταση επαφής <200μΩ |
| Επικοινωνήστε με τα Springs | Χαλκός βηρύλλιο (CuBe2 C17200) ή ανοξείδωτος χάλυβας 301 | ASTM B196, ASTM A240 | Διάρκεια κούρασης >20.000 κύκλοι, σταθερή πίεση επαφής 8-12 N/mm² |
| Πλάκες διαχωρισμού τόξου | Χάλυβας ψυχρής έλασης SPCC-SD με κεραμική επίστρωση | JIS G 3141 | Μαγνητική διαπερατότητα >2000, αντοχή στη θερμότητα >1000°C, απόδοση σβέσης τόξου |
| Λειτουργικά Ελατήρια | Ανθρακούχο ατσάλι SWOSC-V ή ανοξείδωτο ατσάλι 17-7PH | JIS G 3560 | Αντοχή σε εφελκυσμό 1800-2000 MPa, αντοχή στη χαλάρωση <5% στα 20 χρόνια |
| Διμεταλλικά Στοιχεία | Σύνθετο Inconel/Copper (ASTM TM2) ή Παθητικοποιημένος χάλυβας/ορείχαλκος | ASTM B388 | Ρυθμός παραμόρφωσης 0,15-0,25 mm/°C, σταθερότητα ±3% για 20 χρόνια |
| Ηλεκτρονικά Εξαρτήματα | PCB βιομηχανικής ποιότητας, αισθητήρες εφέ Hall, επεξεργαστές ARM Cortex | IEC 60721-3-3, IEC 61000 | Θερμοκρασία λειτουργίας -25°C έως +70°C, ατρωσία EMC Επίπεδο 3 |
| Τερματικά | Χαλκός T2 (C11000) με επίστρωση κασσίτερου ή νικελίου | ASTM B187 | Πυκνότητα ρεύματος 1,2-1,5 A/mm², αντοχή ροπής 15-50 Nm |
Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών
Διεθνές Πλαίσιο Προτύπων
| Πρότυπο | Εκταση | Ισχύουσες Αξιολογήσεις |
| IEC 60947-2 | Διακόπτης χαμηλής τάσης - Διακόπτες κυκλώματος | Παγκόσμια βάση για το σχεδιασμό, την απόδοση, τη δοκιμή MCCB |
| EN 60947-2 | Ευρωπαϊκή εναρμονισμένη έκδοση | Σήμανση CE, συμμόρφωση με την αγορά της ΕΕ |
| GB/T 14048.2 | Ισοδύναμο κινεζικού εθνικού προτύπου | Πιστοποίηση CCC, αγορά της Κίνας |
Υποχρεωτικές δοκιμές τύπου (IEC 60947-2)
| Κατηγορία δοκιμής | Συγκεκριμένο τεστ | Κριτήρια Αποδοχής |
| Διηλεκτρική Απόδοση | Αντοχή σε συχνότητα ισχύος (2kV-3kV/1min) | Χωρίς βλάβες, χωρίς flashover, ρεύμα διαρροής <2mA |
| Τάση αντοχής παλμών (8kV 1,2/50μs) | Χωρίς ενοχλητική εκκένωση | |
| Άνοδος θερμοκρασίας | Συνεχές ρεύμα με ονομαστική τιμή In | Ακροδέκτες ≤80K (επάργυροι), ≤65K (γυμνός χαλκός), θήκη ≤40K |
| Διακοπή βραχυκυκλώματος | Τελική ικανότητα θραύσης (Icu) - 3 λειτουργίες | Επιτυχής διακοπή, χωρίς μόνιμη βλάβη, ανάκτηση διηλεκτρικού |
| Ικανότητα διακοπής σέρβις (Ics = 50-100% Icu) | 3 λειτουργίες, συνεχής δυνατότητα συντήρησης, φθορά επαφής <50% | |
| Αντοχή σε σύντομο χρονικό διάστημα | Icw για 0,5s ή 1s (μόνο κατηγορία Β) | Χωρίς παραμόρφωση, συγκόλληση επαφής ή ζημιά στη μόνωση |
| Μηχανική Αντοχή | Λειτουργίες χωρίς φορτίο (συνήθως 8.000-20.000 κύκλοι) | <5% μετατόπιση παραμέτρων, καμία μηχανική βλάβη, συνέπεια ροπής |
| Ηλεκτρική Αντοχή | Λειτουργίες φόρτωσης με ονομαστικό ρεύμα (συνήθως 1.000-6.000 κύκλοι) | Φθορά επαφής <50%, διατηρούνται τα χαρακτηριστικά ταξιδιού |
| Επαλήθευση μονάδας ταξιδιού | Αποδέσμευση υπερφόρτωσης σε 1,05×In (χωρίς ταξίδι), 1,3×In (ταξίδι <2 ώρες) | Συμμόρφωση συμβατικού χρόνου ενεργοποίησης |
| Αποδέσμευση βραχυκυκλώματος στα 5×In, 10×In | Στιγμιαία λειτουργία <0,1s | |
| Περιορισμός ρεύματος | Επαλήθευση ενέργειας αφής (I²t). | Περιορισμός ρεύματος αιχμής, μείωση ενέργειας έναντι προοπτικής |
Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου
QC εισερχόμενου υλικού (IQC)
| Υλικό | Είδη επιθεώρησης | Σχέδιο Δειγματοληψίας | Εξοπλισμός |
| Πλαστική ένωση BMC | Περιεκτικότητα σε ίνες υάλου, ιξώδες, χαρακτηριστικά σκλήρυνσης | Ανά παρτίδα, επαλήθευση COA | Ρεόμετρο, αναλυτής DSC |
| Επαφές χαλκού | Χημική καθαρότητα (≥99,9%), αγωγιμότητα, σκληρότητα | AQL 0,65, ISO 2859 | Φασματόμετρο, αγωγιμότητα |
| Ασημένια επιμετάλλωση | Πάχος 8-12μm (XRF), πρόσφυση (δοκιμή ταινίας), πορώδες | 100% οπτικός, 5% έλεγχος XRF | Φθορισμός ακτίνων Χ, μεταλλουργικό μικροσκόπιο |
| Διμεταλλικές λωρίδες | Ρυθμός εκτροπής, σταθερότητα, αντίσταση | Ανά παρτίδα, δοκιμή δείγματος | Θερμικός φούρνος, γέφυρα αντίστασης |
| Χαλύβδινα εξαρτήματα | Σκληρότητα HRC 38-45, ανοχή διαστάσεων | AQL 1.0 | Δοκιμαστής σκληρότητας Rockwell, CMM |
| Ηλεκτρονικά εξαρτήματα | Δοκιμή λειτουργίας, επαλήθευση παραμέτρων, δυνατότητα συγκόλλησης | 100% AOI, 5% λειτουργικό | Μετρητής LCR, παλμογράφος, επιθεώρηση ακτίνων Χ |
Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)
| Σταθμός | Παράμετροι ελέγχου | Συχνότητα | Μέθοδος |
| Χύτευση με έγχυση | Θερμοκρασία 150-180°C, πίεση 1500-3000 bar, χρόνος σκλήρυνσης | Κάθε κύκλος | Παρακολούθηση SCADA, διαγράμματα SPC |
| Συναρμολόγηση επαφής | Διάκενο επαφής, πίεση, ευθυγράμμιση, πάχος ασημιού | Κάθε 100 μονάδες | Μετρητής δύναμης, οπτικός συγκριτής, XRF |
| Συγκρότημα αλεξίπτωτου τόξου | Διάσταση πλακών διαχωριστή, ακεραιότητα μαγνητικού κυκλώματος | Κάθε 50 μονάδες | Μετρητές Go/no-go, μετρητής πυκνότητας ροής |
| Βαθμονόμηση μηχανισμού | Δύναμη φόρτισης ελατηρίου, λειτουργία χωρίς ταξίδι, λειτουργία εναλλαγής | Κάθε μονάδα | Αυτοματοποιημένος πάγκος δοκιμών, καμπύλες δύναμης-μετατόπισης |
| Δοκιμή μονάδας ταξιδιού | Επαλήθευση καμπύλης χρόνου-ρεύματος, αντιστάθμιση περιβάλλοντος | 100% | Πρωτεύον σετ δοκιμής έγχυσης (500A-10.000A), καταγραφή δεδομένων |
Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)
| Στοιχείο δοκιμής | Πρότυπο | Μέγεθος δείγματος |
| Διηλεκτρική τάση αντοχής | 2,5 kV AC/1 λεπτό (≤690V ονομαστική) | 100% |
| Αντοχή μόνωσης | >100MΩ @ 500V DC | 100% |
| Αντοχή επαφής | <100μΩ ανά πόλο με ονομαστική In | 100% |
| Χαρακτηριστικά χρονισμού | Χρόνος κλεισίματος/ταξιδίου, μηχανική αντοχή 5 κύκλοι | 100% |
| Επαλήθευση καμπύλης ταξιδιού | 1,05×In (χωρίς ταξίδι), 1,3×In ή 2,5×In (ταξίδι) | 100% |
| Οπτικός & διαστατικός έλεγχος | Μηδενικά ελαττώματα σε κρίσιμες διαστάσεις (ονομασία IP, σήμανση) | 100% |
Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα
Προηγμένος Εξοπλισμός Παραγωγής
| Κατηγορία Εξοπλισμού | Προδιαγραφές μηχανήματος | Λειτουργία | Ικανότητα |
| Θερμοσκληρυνόμενη χύτευση με έγχυση | Πρέσα έγχυσης BMC 300 τόνων (Buhler/Engel) | Παραγωγή περιβλήματος θήκης MCCB, κάλυμμα, αλεξίπτωτο τόξου | 2.000 περιπτώσεις/ημέρα |
| CNC Machining Center | Κέντρο κάθετης κατεργασίας 5 αξόνων (Mazak/DMG Mori) | Μηχανική επαφών ακριβείας, σύνθετες γεωμετρίες | 8.000 σετ επαφών/μήνα |
| Σφράγιση & Μορφοποίηση | Προοδευτική πρέσα μήτρας 100 τόνων | Διαμόρφωση χάλκινων ζυγών, παραγωγή ελατηρίου επαφής | 15.000 εξαρτήματα/ημέρα |
| Επεξεργασία Επιφανειών | Αυτοματοποιημένη επάργυρη γραμμή | Έλεγχος πάχους επιμετάλλωσης επαφής 8-12μm | 3.000 κιλά/ημέρα |
| Συνέλευση | Κυψέλες συναρμολόγησης εργασίας | Συναρμολόγηση μηχανισμού, κρίσιμες λειτουργίες συνέπειας | 1.000 μονάδες/ημέρα ανά γραμμή |
| Εξοπλισμός δοκιμής | Πρωτεύον σετ δοκιμής έγχυσης χωρητικότητας 10.000Α | Επαλήθευση ταξιδιού υψηλού ρεύματος, εγγραφή καμπύλης | 300 μονάδες/ημέρα |
| Μηχανικός πάγκος δοκιμών αντοχής (20.000 κύκλοι αυτοματοποιημένοι) | Έλεγχος ζωής, παρακολούθηση φθοράς | 100 μονάδες ταυτόχρονα | |
| Θάλαμος δοκιμής EMC (3m/10m, Teseq/Keysight) | Επαλήθευση ηλεκτρομαγνητικής συμβατότητας | 50 μονάδες/ημέρα |
Παραγωγική ικανότητα και χρόνοι
| Κατηγορία προϊόντος | Μηνιαία χωρητικότητα | Τυπικός χρόνος παράδοσης | Δυνατότητα επείγουσας παραγγελίας |
| Συμπαγές MCCB (10A-160A) | 50.000 μονάδες | 4-5 εβδομάδες | 3 ημέρες (στοιχεία αποθέματος) |
| Μεσαίο MCCB (160A-630A) | 20.000 μονάδες | 4-5 εβδομάδες | 5 μέρες |
| Μεγάλο MCCB (630A-1600A) | 8.000 μονάδες | 4-5 εβδομάδες | 7 ημέρες |
| Maxi MCCB (1600A-2000A) | 2.000 μονάδες | 4-6 εβδομάδες | 10 μέρες |
| Ηλεκτρονικές Μονάδες Ταξιδίου | 15.000 μονάδες | 4-5 εβδομάδες | 3 μέρες |
Δομή Μηχανικής & Τεχνικής Ομάδας
| Τμήμα | Προσωπικό | Πραγματογνωμοσύνη | Ευθύνες |
| Μηχανική Ε&Α | 5 μηχανικοί | Συστήματα ισχύος, ηλεκτρομαγνητικός σχεδιασμός, ενσωματωμένο λογισμικό, επιστήμη υλικών | Ανάπτυξη νέων προϊόντων, προσαρμογή, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (50+ πατέντες) |
| Μηχανική Διαδικασιών | 20 μηχανικοί | Θερμοσκληρυνόμενη χύτευση, μηχανική κατεργασία ακριβείας, αυτοματισμός, λιτή κατασκευή | Βελτιστοποίηση γραμμής παραγωγής, τεκμηρίωση SOP, βελτίωση απόδοσης (>98%) |
| Δοκιμή & Επικύρωση | 15 μηχανικοί | Δοκιμές υψηλής ισχύος, περιβαλλοντική προσομοίωση, μηχανική αξιοπιστίας, EMC | Συντονισμός δοκιμών τύπου, ανάλυση αστοχίας, διαχείριση πιστοποίησης (IEC, UL, CCC) |
| Μηχανική Εφαρμογών | 12 μηχανικοί | Προστασία συστήματος ισχύος, επιλεκτικός συντονισμός, εκκίνηση κινητήρα, θέση σε λειτουργία πεδίου | Τεχνική υποστήριξη πελατών, σχεδιασμός σχεδίου, θέση σε λειτουργία |
| Διασφάλιση Ποιότητας | 25 τεχνικοί | ISO 9001, ISO 14001, IATF 16949, στατιστικός έλεγχος διεργασιών (SPC) | Έλεγχος προμηθευτών, έλεγχος διεργασιών, διαχείριση διορθωτικών ενεργειών, εργαστήριο μετρολογίας |
Πιστοποιήσεις & Τεκμηρίωση Συμμόρφωσης
| Πιστοποίηση | Εκδότης Φορέας | Εκταση | Κύρος |
| ISO 9001:2015 | TÜV SÜD / SGS / Bureau Veritas | Σύστημα διαχείρισης ποιότητας | Ετήσια επιτήρηση |
| Δοκιμή τύπου IEC 60947-2 | KEMA/DEKRA, Intertek | Ασφάλεια και απόδοση προϊόντος | Ανά σειρά προϊόντων |
| CCC (Κίνα) | CQC (Κέντρο Πιστοποίησης Ποιότητας Κίνας) | Κινεζική υποχρεωτική πιστοποίηση | 5ετής ισχύς |
| Σήμανση CE | Κοινοποιημένος Φορέας Intertek | Πρόσβαση στην αγορά της ΕΕ | Εξαρτάται από το σχεδιασμό |
Γιατί η κατασκευή MCCB μας ξεχωρίζει
Η παραγωγική μας μονάδα αντιπροσωπεύει40 χρόνια εξειδίκευσηςστην κατασκευή διακοπτών κυκλώματος σε χυτή θήκη, που παρέχει προϊόντα που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:
Καθετή ενσωμάτωση: Η εσωτερική σύνθεση BMC, η επιμετάλλωση επαφών ακριβείας και η κατασκευή ηλεκτρονικής μονάδας ταξιδιού εξασφαλίζουν πλήρη ποιοτικό έλεγχο και βελτιστοποίηση κόστους
Προηγμένη τεχνολογία χύτευσης: Θερμοσκληρυνόμενες πρέσες έγχυσης 300 τόνων με αυτοματοποιημένο χειρισμό υλικών και παρακολούθηση διεργασιών σε πραγματικό χρόνο (ενσωμάτωση SCADA)
Δοκιμαστική υποδομή: $3 εκατ.+ επενδύσεις σε εργαστήρια υψηλής ισχύος ικανά για επαλήθευση βραχυκυκλώματος 200 kA και πλήρη περιβαλλοντική προσομοίωση
Παγκόσμια στρατηγική πιστοποίησης: Συμμόρφωση με πολλά πρότυπα που επιτρέπει την απρόσκοπτη είσοδο στην αγορά σε 100+ χώρες χωρίς περιττές δοκιμές
Δυνατότητα προσαρμογής: Από εξειδικευμένες τροπικές επικαλύψεις έως ιδιόκτητα πρωτόκολλα επικοινωνίας και μοναδικές διαμορφώσεις τοποθέτησης, σχεδιάζουμε σύμφωνα με τις προδιαγραφές σας
Για τεχνικές προδιαγραφές, μελέτες επιλεκτικού συντονισμού, καμπύλες προστασίας κινητήρα ή προγραμματισμό εργοστασιακών ελέγχων, η ομάδα μηχανικών μας παρέχει απευθείας συμβουλές για να διασφαλίσει ότι η αρχιτεκτονική διανομής ισχύος σας πληροί τόσο τις απαιτήσεις προστασίας όσο και τους στόχους λειτουργικής συνέχειας.
- View as
Διακόπτης κυκλώματος σταθερού τύπου Molded Case
Πηγή υψηλής ποιότητας και προηγμένος διακόπτης κυκλώματος σταθερού τύπου φορμαρισμένου τύπου (MCCB) από την Shanghai DADA Electric—πιστοποίηση (CE, CB, ASTA), θερμομαγνητική προστασία, 12.5A–1600A. Ιδανικό για βιομηχανικά και εμπορικά πάνελ. Εύκολη τοποθέτηση σε ράγα DIN ή πάνελ. Οι παραγγελίες OEM & μαζικές είναι ευπρόσδεκτες, επιλέξτε το CDADA ως προμηθευτή σας με σιγουριά.

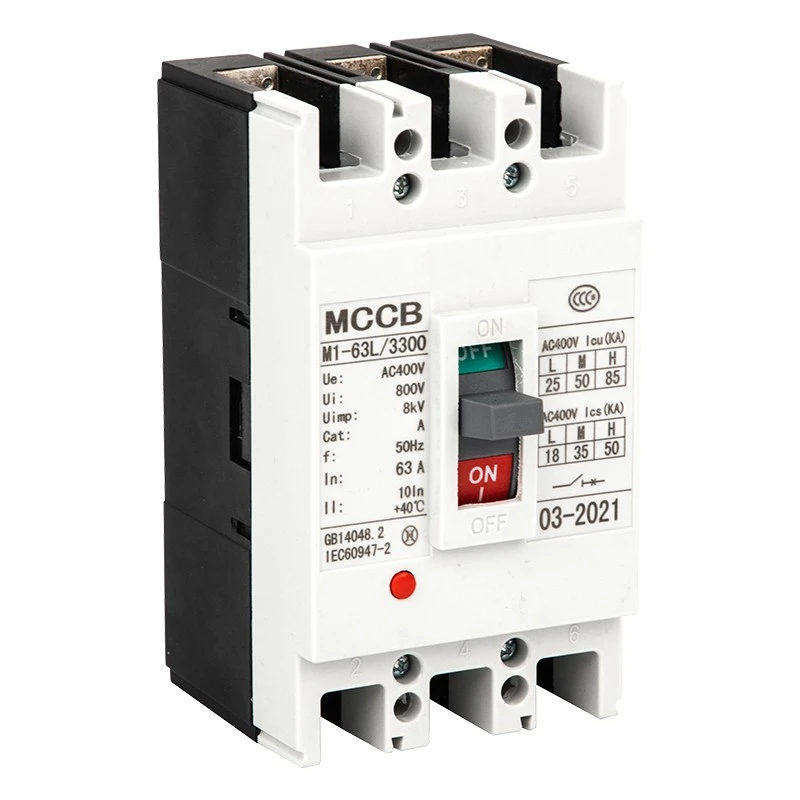

Διακόπτης κυκλώματος CM1 Molded Case
Αυτός ο διακόπτης CDADA CM1 Molded Case Circuit Breaker (MCCB) είναι κατασκευασμένος για μαζικές προμήθειες, με πιστοποίηση IEC60947-2 και σταθερή απόδοση για βιομηχανικά συστήματα ισχύος. Το CM1 MCCB χρησιμοποιεί δομή υψηλής αντοχής και αξιόπιστο μηχανισμό ενεργοποίησης, εύκολο στην εγκατάσταση και συντήρηση. Συνδυάζει την έξυπνη προστασία με την ανθεκτική σχεδίαση, εξασφαλίζοντας μεγάλη διάρκεια ζωής στη διανομή ρεύματος και σε βαριές βιομηχανικές εφαρμογές.

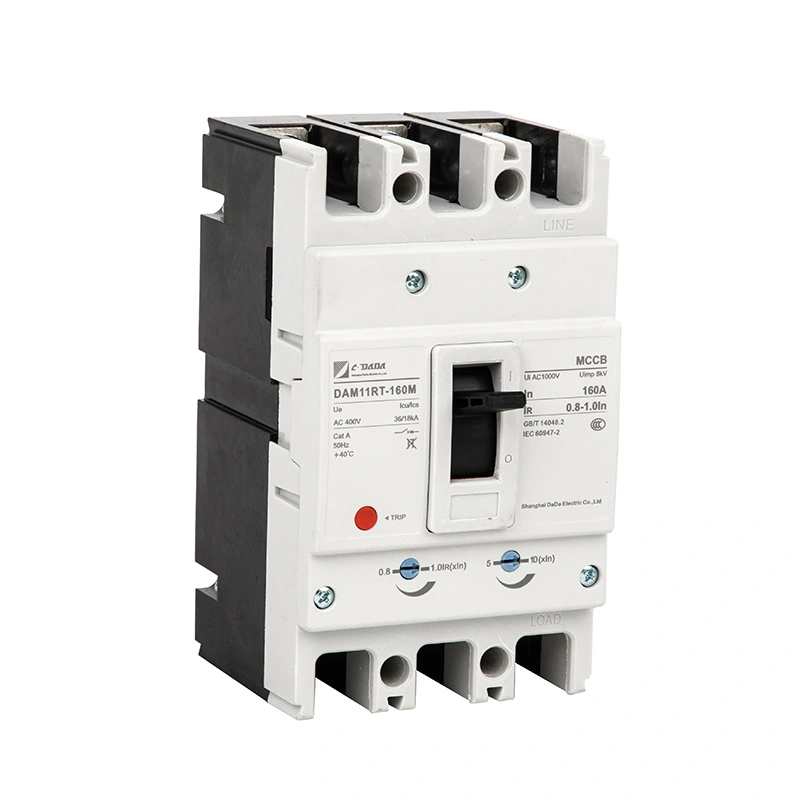

160A Θερμικό Μαγνητικό Ρυθμιζόμενο MCCB
Η CDADA είναι ο κατασκευαστής του θερμικού μαγνητικού ρυθμιζόμενου MCCB 160A, το προϊόν μας είναι ιδανικό για μαζικές προμήθειες, έναν διακόπτη κυκλώματος διαμορφωμένης θήκης υψηλής απόδοσης πιστοποιημένο με IEC60947-2 για βιομηχανική διανομή ισχύος. Αυτό το MCCB χρησιμοποιεί δομή περιορισμού ρεύματος και αρθρωτά αξεσουάρ, εύκολα στην εγκατάσταση και τη συντήρηση. Συνδυάζει ρυθμιζόμενη ενεργοποίηση με πατενταρισμένο σχεδιασμό επαφής, επιτυγχάνοντας μεγάλη διάρκεια ζωής και σταθερή προστασία κυκλώματος.
Ρυθμιζόμενος διακόπτης κυκλώματος 125A διαμορφωμένης θήκης
Ο διακόπτης κυκλώματος 125A Ρυθμιζόμενης Μορφωτής Θήκης είναι ένα από τα προϊόντα της CDADA, ως επαγγελματικό εργοστάσιο, το προϊόν μας είναι υψηλής απόδοσης με πιστοποίηση IEC60947-2 για αξιόπιστη διανομή ισχύος. Διαθέτει σχεδιασμό περιορισμού ρεύματος και αρθρωτά αξεσουάρ, εύκολα στην εγκατάσταση και τη συντήρηση. Συνδυάζει ρυθμιζόμενη ενεργοποίηση με πατενταρισμένη δομή επαφής, επιτυγχάνοντας μεγάλη διάρκεια ζωής και σταθερή προστασία για βιομηχανικά κυκλώματα.
Θερμικό μαγνητικό ρυθμιζόμενο MCCB
Πηγή υψηλής ποιότητας θερμικό μαγνητικό ρυθμιζόμενο MCCB από τη Shanghai DADA Electric, έναν επαγγελματία κατασκευαστή με 40+ χρόνια εμπειρίας. Το προϊόν μας είναι πιστοποιημένο (CE, CB, ASTA), με ρυθμιζόμενες θερμικές (70–100% In) & μαγνητικές (5–10×In) ρυθμίσεις. Ιδανικό για ακριβή προστασία σε βιομηχανικά πάνελ. 250A έως 1600A, 3P/4P, συμπαγής και παγκόσμια συμβατή.
Θερμικά ρυθμιζόμενος διακόπτης κυκλώματος με φορμαρισμένη θήκη
Ανακαλύψτε τον διακόπτη κυκλώματος θερμικής ρυθμιζόμενης καλουπωμένης θήκης CDADA DAM1 Series από το αξιόπιστο εργοστάσιο, Shanghai DADA Electric—πιστοποιημένο (ASTA, KEMA, CE) και ρυθμιζόμενες θερμικές ρυθμίσεις (70-100% In). Ιδανικό για ακριβή προστασία υπερφόρτωσης σε βιομηχανικές εφαρμογές. Διατίθεται σε διαμορφώσεις 3P/4P έως 1600A στα 400V/415V. Ιδανικό για OEM και αγοραστές χύδην.
Η CDADA είναι Χυτό αυτόματο διακόπτη κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.
