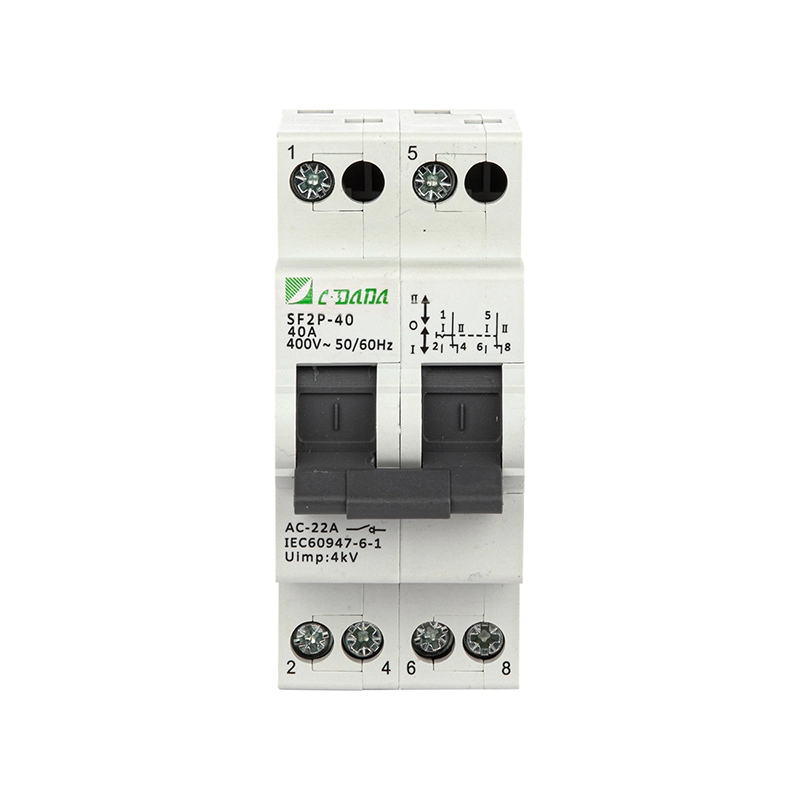

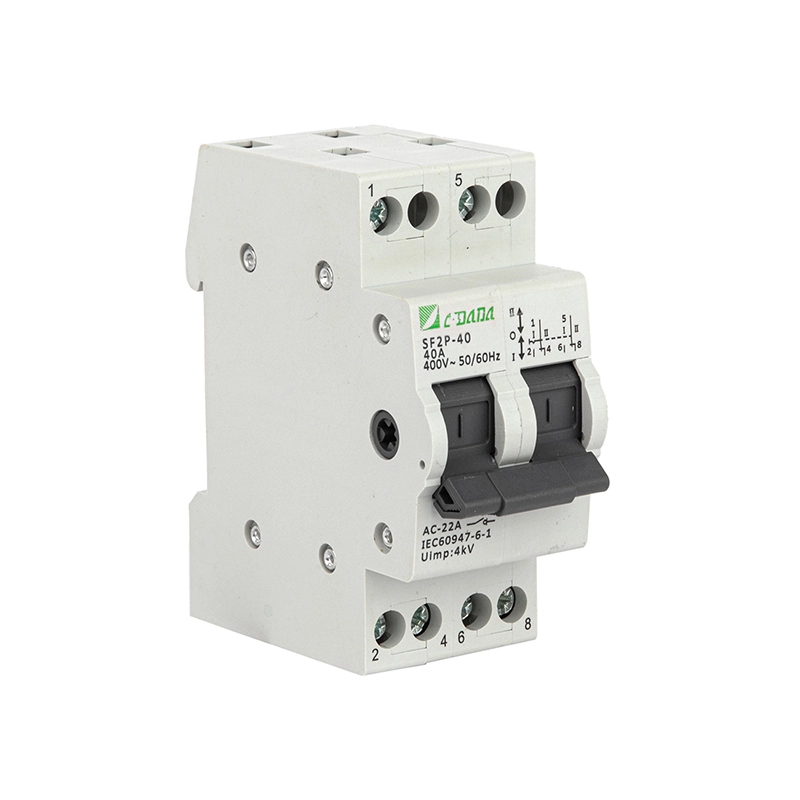

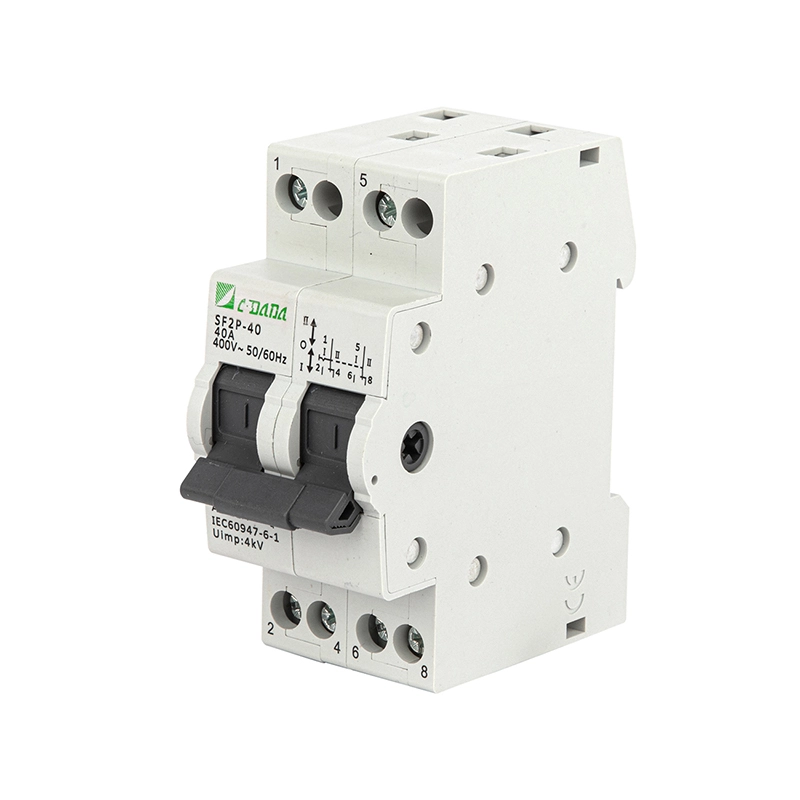

Διακόπτης αλλαγής 2P

Εξασφαλίστε ασφαλή και αξιόπιστη εναλλαγή πηγής ρεύματος με τον διακόπτη αλλαγής CDADA SF Series 2P, είναι κατάλληλος για κρίσιμη μετατροπή κυκλώματος σε οικιακές, εμπορικές και ελαφριές βιομηχανικές εφαρμογές. Αυτός ο διακόπτης μικροεναλλαγής τοποθετημένος σε ράγα DIN υποστηρίζει διπλές πηγές ισχύος ή φορτία με ξεκάθαρη λειτουργία 3 θέσεων: I -OFF-II, επιτρέποντας απρόσκοπτη μετάβαση μεταξύ τροφοδοσίας δικτύου/δικτύου και εφεδρικών/γεννήτριας, ελέγχου κινητήρα προς τα εμπρός/όπισθεν ή κυκλωμάτων παρακολούθησης φάσης/τάσης.

Ονομαστικός για AC 50/60Hz, 230–400V και ρεύματα από 16A έως 125A, ο διακόπτης εναλλαγής CDADA 2P συμμορφώνεται με τα πρότυπα IEC 60947-3 και EN 60947-3. Διαθέτοντας ενδείξεις θέσης ON/OFF, επαφές υψηλής αγωγιμότητας και μηχανισμό γρήγορης κατασκευής/σπάσιμου με ελατήριο, εξασφαλίζει σταθερή απόδοση ακόμη και κάτω από συχνή χειροκίνητη λειτουργία. Σχεδιασμένο για αρθρωτή εγκατάσταση μαζί με MCB και επαφές, είναι ιδανικό για πίνακες διανομής σε κτίρια, αντλιοστάσια, ντουλάπια τηλεπικοινωνιών και συστήματα φωτισμού έκτακτης ανάγκης.

Βασικές Προδιαγραφές

Σειρά: SF Series 2P Manual Changeover Switch

Μάρκα: CDADA | Κατασκευαστής: Shanghai DADA Electric CO.,LTD

Πόλοι: 2P (Dual Pole) — διαθέσιμος σε παραλλαγές 1P έως 4P

Ονομαστικό ρεύμα: 16A – 125A (μείωση έως 80% πάνω από 40°C περιβάλλοντος)

Ονομαστική τάση: 230/400V AC, 50/60Hz

Τάση μόνωσης (Ui): 500V

Κατηγορία χρήσης: AC-22A (μεικτά ωμικά & επαγωγικά φορτία)

Βραχυχρόνιο ρεύμα αντοχής (Icw): 12×Δηλ. για 1 δευτερόλεπτο

Χωρητικότητα κατασκευής: 20×Δηλ., t=0,1s

Μηχανική ζωή: 8.500 επεμβάσεις

Ηλεκτρική διάρκεια ζωής: 1.500 λειτουργίες (υπό φορτίο)

Βαθμός Ρύπανσης: II

Τοποθέτηση: Τυπική ράγα TH35 DIN

Λειτουργία: Χειροκίνητη λαβή 3 θέσεων (I – O – II)

Ενδείξεις: Ορατή θέση ON/OFF μέσω ευθυγράμμισης λαβής

Τερματικά: Σύνδεση καλωδίου ή ζυγού

Ροπή σύσφιξης:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Σημείωση ασφαλείας: Δεν υπάρχει θάλαμος πυρόσβεσης τόξου → πρέπει να χρησιμοποιείται με ασφάλειες ανάντη/MCB για προστασία από βραχυκύκλωμα

Δελτίο τεχνικών δεδομένων

Γιατί να επιλέξετε το διακόπτη αλλαγής CDADA 2P;

★ Ασφαλής απομόνωση 3 θέσεων

Η θέση True OFF (O) αποσυνδέει και τις δύο πηγές—κρίσιμης σημασίας για τη συντήρηση και την ασφάλεια κατά της ανατροφοδότησης.

★ Σχεδιασμός DIN-Rail Modular

Εγκαθίσταται σε δευτερόλεπτα δίπλα σε MCB—εξοικονομεί χώρο και απλοποιεί τη διάταξη του πίνακα σε έξυπνα κτίρια ή περιβλήματα OEM.

★ Επαφές υψηλής αξιοπιστίας

Η βελτιστοποιημένη δυναμική-στατική γεωμετρία επαφής εξασφαλίζει χαμηλή αντίσταση και μακροπρόθεσμη σταθερότητα.

★ Παγκόσμια Συμμόρφωση

Πιστοποιημένο κατά IEC 60947-3 αποδεκτό στην Ευρώπη, την Ασία, την Αφρική και τη Λατινική Αμερική.

★ Λειτουργία με ασφάλεια για τον χρήστη

Ο μηχανισμός με ελατήριο αποτρέπει τη μερική εμπλοκή. εκτεταμένη λαβή προαιρετική για μοντέλα 63A+.

★ Ευέλικτες Εφαρμογές

Από τη μεταφορά γεννήτριας έως την αντιστροφή κατεύθυνσης κινητήρα—ένας διακόπτης, πολλαπλές λειτουργίες.

Τυπικές Εφαρμογές

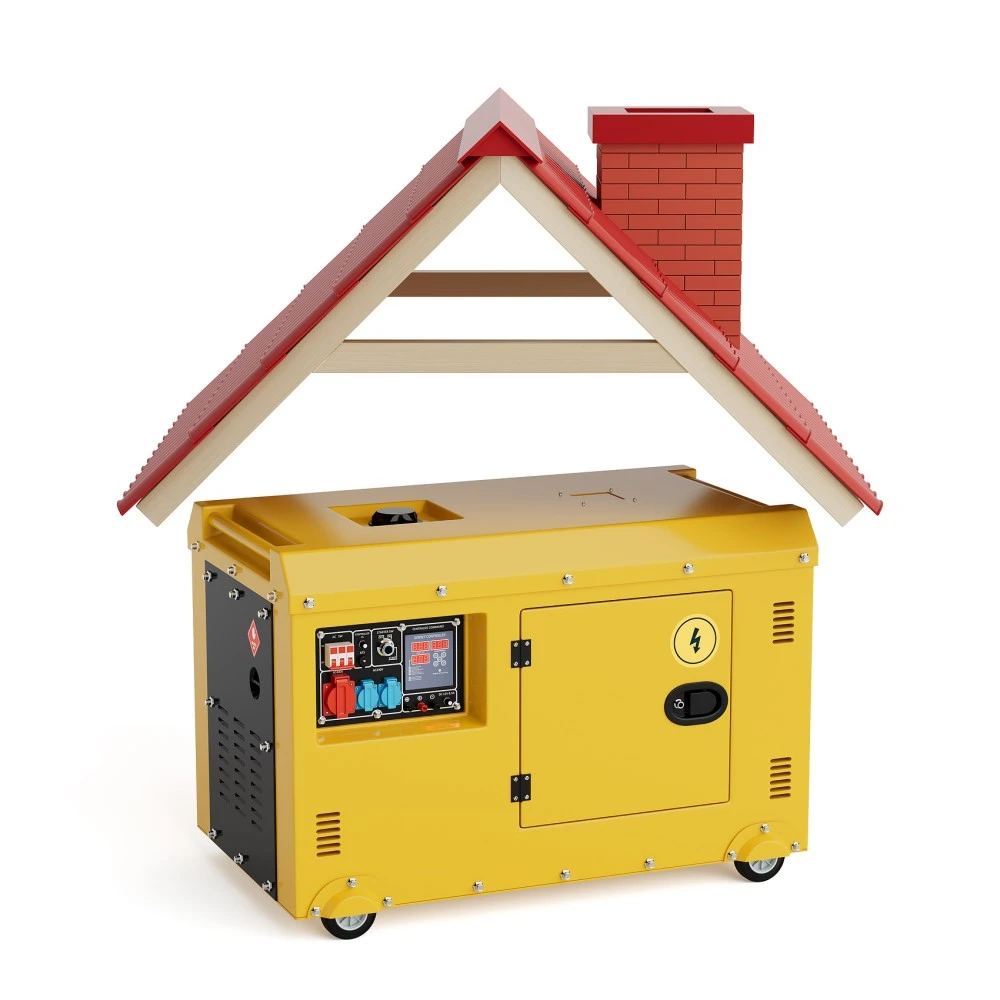

Εφεδρικά συστήματα ισχύος: Εναλλαγή μεταξύ βοηθητικού προγράμματος και γεννήτριας

Έλεγχος κινητήρα: Περιστροφή προς τα εμπρός/όπισθεν μικρών αντλιών ή ανεμιστήρων

Κυκλώματα μέτρησης: Επιλογή τάσης/φάσης σε πίνακες μέτρησης

Αυτοματισμός κτιρίου: Εναλλαγή μονάδας διπλού HVAC, μεταφορά φωτισμού έκτακτης ανάγκης

Τηλεπικοινωνίες & Κέντρα Δεδομένων: Περιττή επιλογή πηγής PSU

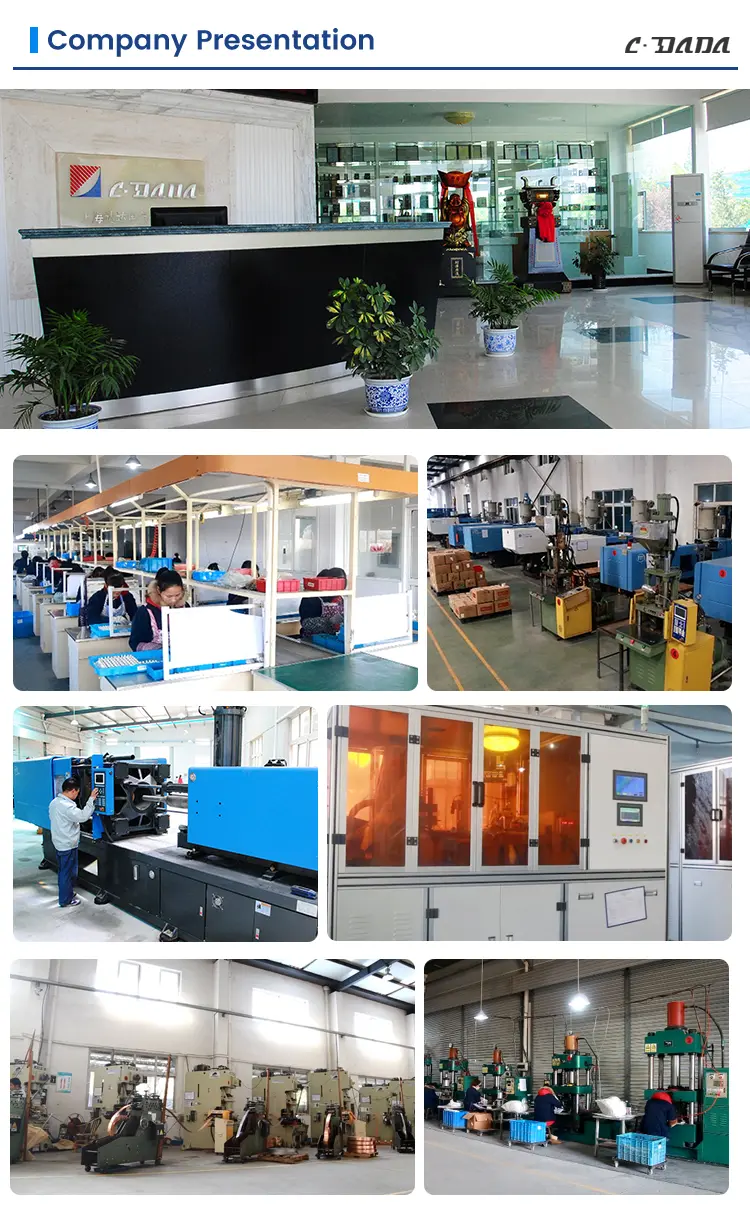

Σχετικά με το CDADA

★ Τα βασικά μας πλεονεκτήματα είναι:

1) Πλήρεις διεθνείς πιστοποιήσεις,

2) Ισχυρή ικανότητα OEM/ODM,

3) Υψηλή σχέση κόστους-απόδοσης,

4) Αξιόπιστη παραγωγική ικανότητα μεγάλης κλίμακας,

5) Εκτεταμένη εμπειρία εξαγωγής.

★ Τα προϊόντα μας εξάγονται με επιτυχία στη Νοτιοανατολική Ασία, τη Μέση Ανατολή, τη Νότια Αμερική, την Αφρική, την Ευρώπη και τις χώρες της ΚΑΚ, με ιδιαίτερη έμφαση στις αγορές Belt and Road.

★ Επενδύουμε συνεχώς στην Ε&Α, παρακολουθούμε τα παγκόσμια πρότυπα και τις τάσεις της αγοράς και συνεργαζόμαστε με ειδικούς του κλάδου για την αναβάθμιση του χαρτοφυλακίου προϊόντων μας.

Συχνές Ερωτήσεις

Ε1: Μπορώ να αλλάξω υπό φορτίο;

A1: Δεν συνιστάται. Ο διακόπτης αλλαγής 2P της σειράς SF δεν έχει θάλαμο πυρόσβεσης τόξου. Να απενεργοποιείτε πάντα το κύκλωμα πριν από την ενεργοποίηση ή να το χρησιμοποιείτε μόνο για μεταφορά χωρίς φορτίο (π.χ. λειτουργία απομόνωσης). Για μεταγωγή με ενεργό φορτίο, σκεφτείτε τους αποζεύκτες διακόπτη με κινητήρα ATS ή με ασφάλεια.

Ε2: Γιατί υπάρχει μια θέση "O" (OFF);

A2: Η κεντρική θέση OFF εξασφαλίζει πλήρη απομόνωση και από τις δύο πηγές ενέργειας—απαραίτητη για την ασφάλεια συντήρησης και την αποφυγή της ανάστροφης τροφοδοσίας σε γεννήτριες ή μετατροπείς.

Ε3: Χρειάζομαι ασφάλειες με αυτόν τον διακόπτη;

Α3: Ναι. Δεδομένου ότι δεν μπορεί να διακόψει τα ρεύματα σφάλματος, να το ζευγαρώνετε πάντα με ανοδικές ασφάλειες ή MCB που έχουν ονομαστική τιμή για το μελλοντικό ρεύμα βραχυκυκλώματος του συστήματός σας.

Q4: Μπορεί να ελέγξει την κατεύθυνση του κινητήρα;

A4: Ναι—για μικρούς κινητήρες, ο διακόπτης 2P μπορεί να αντιστρέψει τη σειρά φάσεων όταν συνδεθεί σωστά. Βεβαιωθείτε ότι ο κινητήρας είναι σταματημένος και απενεργοποιημένος πριν αλλάξετε κατεύθυνση.

Ε5: Γιατί να επιλέξετε το CDADA έναντι άλλων εμπορικών σημάτων;

A5: Το CDADA προσφέρει:

● Πραγματική μηχανική ασφάλιση 3 θέσεων (χωρίς αιωρούμενες καταστάσεις)

● Συμβατότητα DIN-rail με τα παγκόσμια πρότυπα πάνελ

● Καθαρή οπτική ένδειξη της θέσης του διακόπτη

● Στιβαρός μηχανισμός ελατηρίου για αξιόπιστη πίεση επαφής

● Ανταγωνιστική τιμολόγηση με πλήρη πιστοποίηση IEC και τεχνική υποστήριξη
