Προμηθευτής διακόπτη διαρροής γείωσης OEM/ODM

Χρειάζεστε υψηλής ποιότητας και ανθεκτικούς διακόπτες διαρροής γείωσης;CDADAπροσφέρει ολοκληρωμένες λύσεις προσαρμογής OEM. Ως αξιόπιστος κατασκευαστής με δικό μας εργοστάσιο, παρέχουμε 3 χρόνια εγγύηση στα προϊόντα μας.

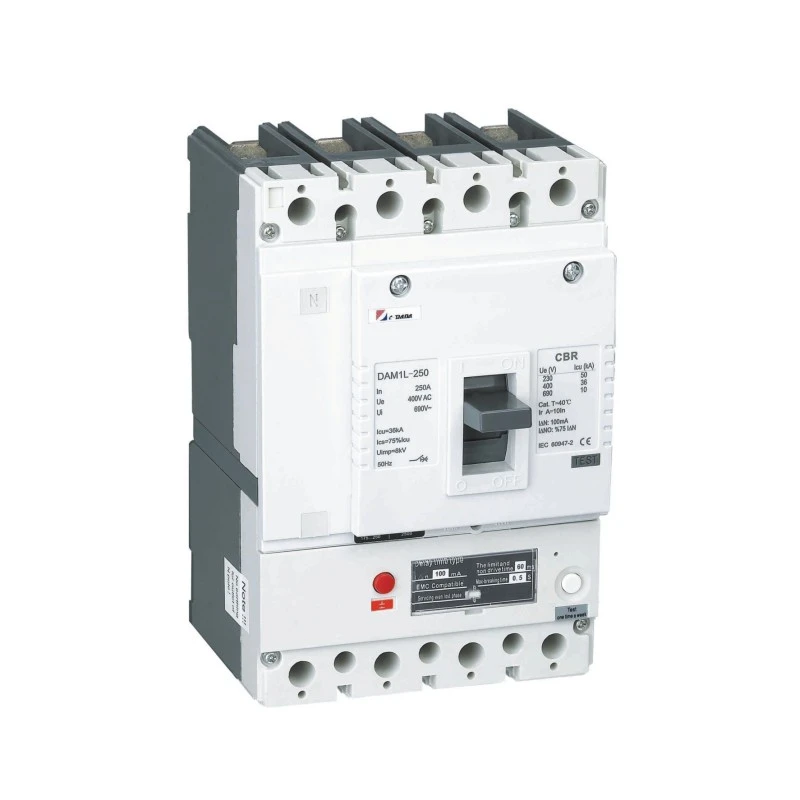

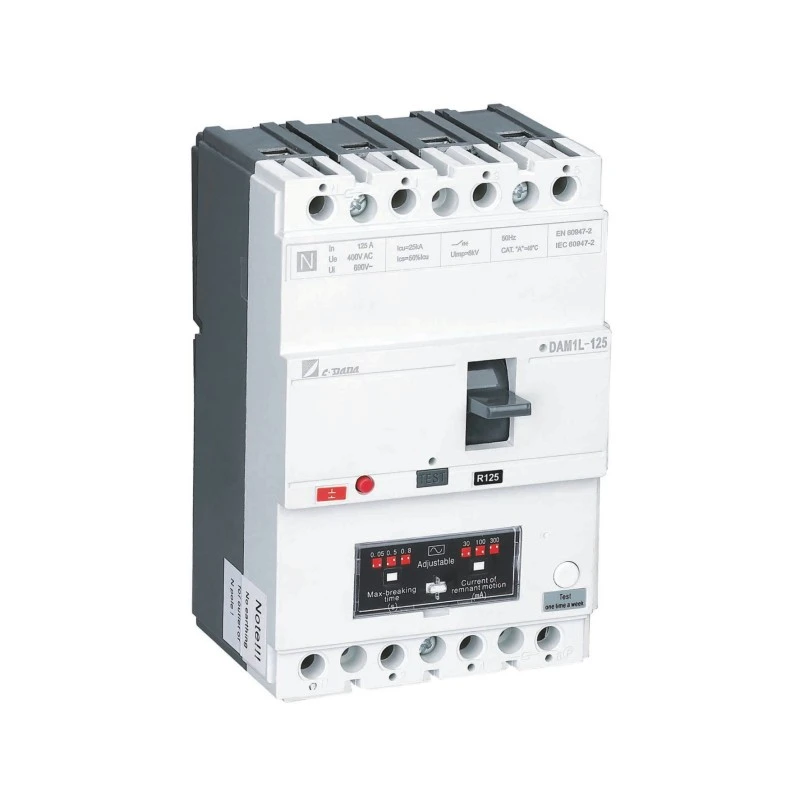

Τι είναι ένας διακόπτης διαρροής γείωσης (CBR);

ΕναΔιακόπτης κυκλώματος διαρροής γείωσης (CBR), επίσης γνωστό ωςΔιακόπτης διαρροής γείωσης με ενσωματωμένη προστασία υπερέντασης (CBR) σύμφωνα με το IEC 60947-2 Παράρτημα Β, είναι μια προηγμένη συσκευή προστασίας χαμηλής τάσης που συνδυάζειπροστασία από υπολειμματικό ρεύμα (διαρροή γείωσης). μεπροστασία από υπερφόρτωση και βραχυκύκλωμα σε μια ενιαία διαμορφωμένη μονάδα θήκης. Λειτουργία σε ονομαστικές τάσεις έως415V AC (50/60Hz) με τρέχουσες βαθμολογίες από16Α έως 800Α, τα CBR χρησιμεύουν ως ολοκληρωμένες συσκευές προστασίας για βιομηχανικές, εμπορικές και κρίσιμες εφαρμογές υποδομής.

Σε αντίθεση με το αυτόνομοΔιακόπτες υπολειπόμενου ρεύματος (RCCB)που παρέχουν μόνο προστασία από διαρροή γείωσης, τα CBR ενσωματώνουν:

Θερμομαγνητική ή ηλεκτρονική προστασία υπερέντασης (Καμπύλες L-S-I)

Ανίχνευση υπολειπόμενου ρεύματος (ευαισθησία 10mA έως 1000mA)

Ικανότητα διακοπής βραχυκυκλώματος έως 85 kA

Αυτή η ενοποίηση εξαλείφει την ανάγκη για ξεχωριστούς συνδυασμούς MCB/RCCB, μειώνοντας τον χώρο εγκατάστασης και βελτιώνοντας την αξιοπιστία συντονισμού.

Κατηγορίες προϊόντων & Διαμορφώσεις

Ταξινόμηση	Τύπος	Τρέχον εύρος	Βασικά Χαρακτηριστικά
Τύπος υπολειπόμενου ρεύματος	Τύπος AC	16Α – 800Α	Ανιχνεύει μόνο ημιτονοειδή υπολειμματικά ρεύματα AC, εφαρμογές γενικής χρήσης
Τύπος υπολειπόμενου ρεύματος	Τύπος Α	16Α – 800Α	Ανιχνεύει AC + παλλόμενο DC (ανορθωμένο AC), σύγχρονα ηλεκτρονικά φορτία
Ευαισθησία (IΔn)	Υψηλή ευαισθησία	10mA – 30mA	Προστασία προσωπικού, ιατρικές θέσεις, υγροί χώροι
	Μέτρια ευαισθησία	100mA – 300mA	Πυροπροστασία, γενική βιομηχανική
	Χαμηλή ευαισθησία	500mA – 1000mA	Πρόληψη πυρκαγιάς σε εγκαταστάσεις υψηλής διαρροής, επιλεκτική προστασία
Χρονική καθυστέρηση	Στιγμιαίος	Όλες οι βαθμολογίες	Γενικής χρήσης, <40ms σε 5×IΔn
Χρονική καθυστέρηση	Επιλεκτική (S-Type)	100mA – 1000mA	Καθυστερημένη απενεργοποίηση (130-500ms σε 1×IΔn), διάκριση ανάντη
Διαμόρφωση πόλων	4-Πολωνός	16Α – 800Α	Τριφασική + ουδέτερη, ρυθμιζόμενη ουδέτερη προστασία (50-100%)
Βάση	Σταθερός	16Α – 800Α	Απευθείας σύνδεση διαύλου, οικονομικά αποδοτική

Βαθμοί ικανότητας διακοπής:

Τυπικό (N): 25kA – 36kA (Δίκτυα διανομής)

Υψηλό (S): 50kA – 70kA (Βιομηχανικό δίκτυο)

Εξαιρετικά υψηλό (H): 85kA (Ηλεκτρική υποδομή)

Βασικές Λειτουργίες & Δυνατότητες Προστασίας

Ενσωματωμένες Λειτουργίες Προστασίας

Λειτουργία	Αρχή ανίχνευσης	Τεχνικές Παράμετροι
Προστασία υπερφόρτωσης (L)	Διμεταλλική θερμική διαστολή ή ηλεκτρονική ανίχνευση RMS	0,8 – 1,0 × Σε ρύθμιση, αντίστροφη καμπύλη χρόνου, ±10% ακρίβεια
Καθυστέρηση βραχυκυκλώματος (S)	Ηλεκτρονικός χρονισμός ή μαγνητική καθυστέρηση	2-10 × In, 0,1s – 0,5s καθυστέρηση, επιλεκτικός συντονισμός
Στιγμιαίο ταξίδι (Ι)	Μαγνητική ηλεκτρομαγνητική βαλβίδα ή ηλεκτρονική στιγμιαία	5-20 × In, λειτουργία <20 ms, περιορισμός ρεύματος
Διαρροή γείωσης (G/Δ)	Μετασχηματιστής ρεύματος υπολοίπου πυρήνα (CBCT)	10mA – 1000mA IΔn, ακρίβεια ευαισθησίας ±10%
Σφάλμα γείωσης (GF)	Ανίχνευση ρεύματος διανυσματικού αθροίσματος	20-100% της In, 0,1s-1,0s καθυστέρηση, μέθοδος βασικής ισορροπίας
Αυτοπαρακολούθηση	Έλεγχος ακεραιότητας εσωτερικού κυκλώματος	Συνεχής παρακολούθηση CBCT και πηνίου διακοπής, έξοδος συναγερμού σφάλματος

Τεχνολογία ανίχνευσης υπολειπόμενου ρεύματος

ΟΜετασχηματιστής ρεύματος υπολοίπου πυρήνα (CBCT) ήToroidal Transformer αποτελεί την καρδιά της προστασίας από διαρροή γείωσης:

Κανονική λειτουργία: Όλοι οι υπό τάση αγωγοί (φάση + ουδέτερο) διέρχονται από τον δακτυλιοειδές πυρήνα. Τα ισορροπημένα ρεύματα δημιουργούν αντίθετα μαγνητικά πεδία που ακυρώνουν τη μηδενική καθαρή ροή - δεν προκαλείται δευτερεύον ρεύμα .

Κατάσταση σφάλματος: Όταν ρεύμα διαρροής ρέει στη γη (μέσω αστοχίας μόνωσης ή ανθρώπινης επαφής), η ανισορροπία του ρεύματος δημιουργεί υπολειπόμενη μαγνητική ροή στον δακτυλιοειδές πυρήνα. Αυτή η ροή προκαλεί τάση στο δευτερεύον τύλιγμα, ενεργοποιώντας ένα ευαίσθητο ρελέ ή ένα ηλεκτρονικό κύκλωμα διακοπής.

Χαρακτηριστικά ταξιδιού ανά IEC 61008/61009:

1 × IΔn: Ταξίδι ≤ 300 ms (στιγμιαία), ≤ 500 ms (επιλεκτικός τύπος S)

2 × IΔn: Ταξίδι ≤ 150 ms (στιγμιαία), ≤ 200 ms (τύπου S)

5 × IΔn: Ταξίδι ≤ 40 ms (στιγμιαία), ≤ 150 ms (τύπου S)

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Τομέας Βιομηχανίας	Συγκεκριμένη Εφαρμογή	Τυπικές προδιαγραφές
Κέντρα Δεδομένων	Κύρια διανομή, παράκαμψη UPS, προστασία bus-coupler	250A-500A, Type A, 300mA S-type Selective, 70kA Icu, με δυνατότητα επικοινωνίας
Εγκαταστάσεις Υγείας	Κύρια διανομή νοσοκομείων, ιατρικά συστήματα πληροφορικής, χειρουργεία	100A-400A, Τύπος Α, 10mA/30mA υψηλής ευαισθησίας, παρακολούθηση απομόνωσης
Κατασκευαστικά Εργοστάσια	Κέντρα ελέγχου κινητήρα, εξοπλισμός συγκόλλησης, μηχανισμοί κίνησης μεταβλητής ταχύτητας	160A-500A, Type B (για VFD), 300mA, 50kA Icu, ηλεκτρονικό ταξίδι
Εμπορικά Κτίρια	Διανομή πολυώροφων, εμπορικά κέντρα, αεροδρόμια	125A-400A, Type A, 100mA/300mA, 36kA Icu
Πετρέλαιο & Αέριο / Ναυτιλιακή	Υπεράκτιες πλατφόρμες, γεωτρήσεις, συστήματα ισχύος πλοίων	250A-500A, Τύπος Α, 500 mA, τροπικά (T2), ανθεκτικό στη διάβρωση

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας

IQC πρώτων υλών → Παραγωγή σπειροειδούς μετασχηματιστή → Κατασκευή καλουπιού θήκης → Συναρμολόγηση συστήματος επαφής → Ενσωμάτωση ηλεκτρονικής μονάδας ταξιδιού → Βαθμονόμηση μονάδας υπολειπόμενου ρεύματος → Πρωτεύουσα συναρμολόγηση → Περιεκτική δοκιμή → Τελικό QC → Συσκευασία

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Σπειροειδής περιέλιξη μετασχηματιστή	Νανοκρυσταλλικός πυρήνας ή πυρήνας φερρίτη υψηλής διαπερατότητας (μr > 10.000), περιέλιξη ακριβείας πρωτογενών (διαπερατών) και δευτερευόντων (αισθητήρων) περιελίξεων, εμποτισμός κενού	Επαλήθευση καμπύλης μαγνήτισης πυρήνα, δευτερεύουσα τάση στο 1×IΔn ±5%, αντίσταση μόνωσης >100MΩ
Ενσωμάτωση CBCT	Τοποθέτηση δακτυλιοειδούς πυρήνα γύρω από όλους τους αγωγούς φάσης/ουδέτερου, θωράκιση έναντι εξωτερικών μαγνητικών πεδίων, σύνδεση με ρελέ/ηλεκτρονικά	Δοκιμή ισορροπίας με 6×In load (χωρίς ενόχληση), ατρωσία σε 3ες αρμονικές
Μηχανισμός ταξιδιού υπολειπόμενου ρεύματος	Ευαίσθητο πολωμένο ρελέ (ισχύς διακοπής 5-50 mW) ή ηλεκτρονική σκανδάλη MOSFET, μηχανική σύζευξη στην κύρια ράβδο διακοπής	Επαλήθευση ισχύος ταξιδιού, χρόνος απόκρισης <20 ms, σταθερότητα θερμοκρασίας -25°C έως +70°C
Molded Case Production	BMC θερμοσκληρυνόμενο πλαστικό (DMC-2) χύτευση με έγχυση, σκλήρυνση 150-180°C, υψηλή αντίσταση παρακολούθησης >600V	Ανοχή διαστάσεων ±0,1mm, διηλεκτρική αντοχή >15kV/mm, επιβραδυντικό φλόγας UL 94 V-0
Συνέλευση κύριας επαφής	Επαφές από επάργυρο χαλκό (AgNi 90/10), βραχίονες κατεργασμένοι με CNC, συγκόλληση σε ατμόσφαιρα αζώτου	Αντοχή επαφής <50μΩ, πάχος ασημιού 8-12μm (XRF), σκληρότητα HV 100-150
Προγραμματισμός Ηλεκτρονικής Μονάδας Ταξιδίου	Προστασία LSIG+Δ με βάση μικροεπεξεργαστή, μεταφόρτωση υλικολογισμικού, βαθμονόμηση καμπύλης, ρύθμιση πρωτοκόλλου επικοινωνίας	±5% ακρίβεια ρεύματος, ±10% ακρίβεια χρόνου, επαλήθευση ZSI (Zone Selective Interlocking)
Τελική Ολοκλήρωση & Βαθμονόμηση	Συναρμολόγηση θερμομαγνητικού ή ηλεκτρονικού συστήματος ταξιδιού με μονάδα υπολειπόμενου ρεύματος, μηχανική ασφάλιση, μηχανισμός λαβής	Επαλήθευση διαδρομής συνδυασμένης υπερέντασης + διαρροής γης, διηλεκτρική αντοχή 3kV/1 λεπτό

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Τοροειδής πυρήνας (CBCT)	Νανοκρυσταλλικό κράμα (Finemet) ή φερρίτης Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Υψηλή διαπερατότητα μr > 10.000, χαμηλή καταναγκαστική ικανότητα <2A/m, πυκνότητα ροής κορεσμού >1,2Τ
Σύρμα πηνίου ανίχνευσης	Επισμαλτωμένο σύρμα χαλκού (0,05-0,1mm), Κατηγορία F 155°C	IEC 60317	Τάση διάσπασης >1kV, ευελιξία >10× διάμετρος, ικανότητα συγκόλλησης 390°C
Ρελέ ταξιδιού	Πολωμένο ρελέ μανδάλωσης, ευαισθησίας 5-50mW	IEC 61810	Χρόνος απόκρισης <10ms, αντίσταση πηνίου 1-5kΩ, μηχανική διάρκεια ζωής >106 λειτουργίες
Μορφοποιημένο περίβλημα θήκης	BMC (Bulk Molding Compound) DMC-2, ενισχυμένο με ίνες γυαλιού	IEC 60664-1, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 180°C, αντοχή κρούσης >8 kJ/m²
Κύριες Επαφές	Ηλεκτρολυτικό χαλκό (Cu-ETP) + επάργυρο-νικέλιο (AgNi 90/10)	ASTM B152	Αγωγιμότητα ≥100% IACS, αντοχή στη διάβρωση τόξου, ιδιότητες κατά της συγκόλλησης
Διμεταλλικά Στοιχεία	Σύνθετο υλικό Inconel/παθητικοποιημένου χάλυβα (ASTM TM2)	ASTM B388	Ρυθμός παραμόρφωσης 0,15-0,25 mm/°C, μακροχρόνια σταθερότητα ±3%, αντίσταση ερπυσμού
Ηλεκτρονικά Εξαρτήματα	PCB βιομηχανικής ποιότητας, αισθητήρες Hall-effect, επεξεργαστές ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Θερμοκρασία λειτουργίας -25°C έως +70°C, ατρωσία EMC Επίπεδο 4, δυνατότητα SIL 2
Τερματικά	Χαλκός T2 (C11000) με επικασσιτέρωση (8-12μm)	ASTM B187/B16	Πυκνότητα ρεύματος 1,2-1,5 A/mm², αντοχή στη ροπή 5-15 Nm, αντοχή στη διάβρωση
Μηχανισμός Λειτουργίας	Χάλυβας ελατηρίου (SWOSC-V) ή ανοξείδωτος χάλυβας (301)	JIS G 3560	Διάρκεια κούρασης >20.000 κύκλοι, αντοχή σε εφελκυσμό 1800-2000 MPa, χαλάρωση <5%

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Ισχύουσες Αξιολογήσεις
IEC 60947-2 Παράρτημα Β	Αυτόματοι διακόπτες που ενσωματώνουν προστασία από υπολειπόμενο ρεύμα (CBR)	Βιομηχανικά CBR >80A, ολοκληρωμένη προστασία
EN 60947-2	Ευρωπαϊκή εναρμονισμένη έκδοση του IEC 60947-2	Σήμανση CE, συμμόρφωση με την αγορά της ΕΕ
GB/T 14048.2	Ισοδύναμο κινεζικού εθνικού προτύπου	Πιστοποίηση CCC, αγορά της Κίνας

Υποχρεωτικές δοκιμές τύπου (IEC 60947-2 + Παράρτημα Β)

Κατηγορία δοκιμής	Συγκεκριμένο τεστ	Κριτήρια Αποδοχής
Υπολειμματική απόδοση ρεύματος	Χρόνος ενεργοποίησης στα 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (στιγμιαία); Τύπος S: ≤500ms, ≤200ms, ≤150ms
	Μη σκοντάψιμο στα 0,5×IΔn	Χωρίς ταξίδι για 2× ονομαστική καθυστέρηση
	Αντοχή ρεύματος υπέρτασης (8/20μs, 3kA)	Χωρίς ενόχληση, Τύπος Α: ώθηση 250Α, Τύπος F: 1000Α, Τύπος Β: 3000Α
Προστασία από υπερένταση	Άνοδος θερμοκρασίας σε ονομαστική τιμή In	Ακροδέκτες ≤80K, θήκη ≤40K
	Διακοπή βραχυκυκλώματος (Icu/Ics)	3 επεμβάσεις, επιτυχής διακοπή, ανάκτηση διηλεκτρικού
	Επαλήθευση καμπύλης ταξιδιού (L-S-I)	±10% ακρίβεια ρεύματος, ±20% ακρίβεια χρόνου
Διηλεκτρικές ιδιότητες	Αντοχή σε συχνότητα ισχύος (2,5kV-3,5kV/1min)	Χωρίς βλάβη, χωρίς αναβοσβήνει
Διηλεκτρικές ιδιότητες	Αντοχή παλμών (8kV 1,2/50μs)	Χωρίς ενοχλητική εκκένωση
Μηχανολογικό & Περιβαλλοντικό	Μηχανική αντοχή (10.000-20.000 κύκλοι)	<5% μετατόπιση παραμέτρων, καμία αποτυχία
Μηχανολογικό & Περιβαλλοντικό	Ανοσία EMC (σειρά IEC 61000-4)	Καμία ενόχληση από την ακτινοβολούμενη/αγώγιμη παρεμβολή

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Τοροειδής πυρήνες	Μαγνητική διαπερατότητα, ροή κορεσμού, απώλειες πυρήνα	Ανά παρτίδα, δοκιμή καμπύλης B-H	Αναλυτής B-H, αναλυτής σύνθετης αντίστασης
Καλώδιο ανίχνευσης	Διάμετρος, πάχος μόνωσης, τάση διάσπασης	AQL 0,65	Μικρόμετρο, διηλεκτρικός ελεγκτής
Πλαστική ένωση BMC	Περιεκτικότητα σε γυαλί, ιξώδες, χαρακτηριστικά σκλήρυνσης, δείκτης παρακολούθησης	Ανά παρτίδα, COA + δοκιμή	Ρεόμετρο, αναλυτής DSC, συσκευή ελέγχου παρακολούθησης
Διάλυμα επάργυρης	Συγκέντρωση μετάλλων, pH, ακαθαρσίες	Καθημερινή παρακολούθηση	Φασματόμετρο ατομικής απορρόφησης
Ηλεκτρονικά εξαρτήματα	Δοκιμή λειτουργίας, επαλήθευση παραμέτρων, έκδοση υλικολογισμικού	100% AOI, 5% λειτουργικό	Μετρητής LCR, παλμογράφος, σάρωση ορίων

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Σπειροειδής περιέλιξη μετασχηματιστή	Αναλογία στροφών, αυτεπαγωγή, αντίσταση μόνωσης	Κάθε μονάδα	Μετρητής LCR, ελεγκτής μόνωσης
Συναρμολόγηση CBCT	Δοκιμή ισορροπίας με ονομαστικό φορτίο, ανοσία σε αρμονικές	Κάθε 100 μονάδες	Δοκιμή πρωτογενούς έγχυσης, γεννήτρια αρμονικών
Βαθμονόμηση υπολειπόμενου ρεύματος	Κατώφλι ταξιδιού στο IΔn, χρόνος απόκρισης, μη ταξίδι στο 0,5×IΔn	Κάθε μονάδα	Αυτοματοποιημένος ελεγκτής RCD (0,5-1000mA προγραμματιζόμενος)
Συγκρότημα κύριας επαφής	Διάκενο επαφής, πίεση, ευθυγράμμιση, αντίσταση	Κάθε 100 μονάδες	Μετρητής δύναμης, μικρο-ωμόμετρο
Τελική ενσωμάτωση	Επαλήθευση διαδρομής συνδυασμένης υπερέντασης + διαρροής γείωσης	Κάθε μονάδα	Ενσωματωμένος πάγκος δοκιμών (πρωτογενής έγχυση + προσομοίωση διαρροής)

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Υπολειπόμενος τρέχων χρόνος ταξιδιού	1×IΔn, 2×IΔn, 5×IΔn ανά IEC 61008/61009	100%
Δοκιμή χωρίς ταξίδι στα 0,5×IΔn	2× ονομαστικός χρόνος καθυστέρησης	100%
Καμπύλη διαδρομής υπερέντασης	1,05×In, 1,25×In, 5×In, 10×In	100%
Διηλεκτρική τάση αντοχής	2,5kV AC/1min	100%
Αντοχή μόνωσης	>100MΩ @ 500V DC	100%
Αντοχή επαφής	<50μΩ ανά πόλο	100%
Επαλήθευση σήμανσης ροπής	Σύσφιξη ακροδεκτών ανά προδιαγραφή	100%
Οπτικός & διαστατικός έλεγχος	Μηδενικά ελαττώματα σε κρίσιμες διαστάσεις	100%
Σήμανση μονιμότητας	Σκούπισμα με διαλύτη, δοκιμή τριβής	AQL 1.0
Ακεραιότητα συσκευασίας	Δοκιμή πτώσης, δόνηση (ISTA 3A)	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Τοροειδής Περιελίξεις	Αυτοματοποιημένη σπειροειδής περιέλιξη με έλεγχο τάσης	Πρωτεύον/δευτερεύον τύλιγμα CBCT, στρώση ακριβείας	5.000 μετασχηματιστές/ημέρα
Φούρνος ανόπτησης πυρήνα	Ανόπτηση υπό κενό με ατμόσφαιρα αζώτου	Θερμική επεξεργασία νανοκρυσταλλικού πυρήνα, ανακούφιση από το στρες	2.000 πυρήνες/παρτίδα
Χύτευση με έγχυση	Θερμοσκληρυνόμενη πρέσα BMC 300 τόνων	Περίβλημα CBR, αγωγός τόξου, μπλοκ ακροδεκτών	3.000 περιπτώσεις/ημέρα
CNC Μηχανική	Κάθετο κέντρο κατεργασίας 5 αξόνων	Μηχανική επαφών ακριβείας, σύνθετες γεωμετρίες	8.000 σετ επαφών/μήνα
Επεξεργασία Επιφανειών	Αυτοματοποιημένη επάργυρη γραμμή	Επιμετάλλωση επαφής 8-12μm, ομοιομορφία πάχους ±1μm	4.000 κιλά/ημέρα
Συνέλευση	Κυψέλες συναρμολόγησης εργασίας	Συναρμολόγηση μηχανισμού, ενσωμάτωση CBCT, βαθμονόμηση	1.500 μονάδες/ημέρα ανά γραμμή
Εξοπλισμός δοκιμής	Ενσωματωμένος πάγκος δοκιμών CBR	Επαλήθευση συνδυασμένου υπερέντασης + υπολειπόμενου ρεύματος	300 μονάδες/ώρα
	Θάλαμος δοκιμής EMC (3m/10m, Teseq)	Δοκιμή ατρωσίας/εκπομπών για ηλεκτρονικές μονάδες	50 μονάδες/ημέρα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
CBR 4P (16A-125A)	10.000 μονάδες	4-5 εβδομάδες	3 ημέρες (στοιχεία αποθέματος)
CBR Industrial (160A-400A)	8.000 μονάδες	4-5 εβδομάδες	5 μέρες
CBR Heavy Industrial (630A-800A)	3.000 μονάδες	4-5 εβδομάδες	7 ημέρες
Προσαρμοσμένες διαμορφώσεις (ειδικό IΔn, καμπύλες)	Βάση έργου	5-6 εβδομάδες	2 εβδομάδες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Τεχνολογία υπολειπόμενου ρεύματος, σχεδιασμός μαγνητικού αισθητήρα, ενσωματωμένα συστήματα, ηλεκτρονικά ισχύος	Νέα ανάπτυξη CBR, καινοτομία τύπου B/F/B+, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (40+ πατέντες)
Μηχανική Διαδικασιών	18 μηχανικοί	Κατασκευή σπειροειδών μετασχηματιστών, χύτευση BMC, συναρμολόγηση ακριβείας, λιτή κατασκευή	Βελτιστοποίηση παραγωγής, τεκμηρίωση SOP, βελτίωση απόδοσης (>99,5%)
Δοκιμή & Επικύρωση	15 μηχανικοί	Δοκιμές υψηλού ρεύματος, προσομοίωση υπολειπόμενου ρεύματος, EMC, περιβαλλοντικές δοκιμές	Συντονισμός δοκιμής τύπου (IEC 60947-2 Παράρτημα B, IEC 61008/61009), ανάλυση αστοχίας
Μηχανική Εφαρμογών	10 μηχανικοί	Επιλεκτικός συντονισμός, συστήματα προστασίας από διαρροές γης, εφαρμογές EV/ΑΠΕ	Τεχνική υποστήριξη πελατών, μελέτες διάκρισης, θέση σε λειτουργία
Διασφάλιση Ποιότητας	30 τεχνικοί	ISO 9001, ISO 14001, στατιστικός έλεγχος διεργασιών, μετρολογικό εργαστήριο	Έλεγχος προμηθευτών, έλεγχος διαδικασίας, διορθωτικές ενέργειες, διαχείριση βαθμονόμησης

Πιστοποιήσεις & Τεκμηρίωση Συμμόρφωσης

Πιστοποίηση	Εκδότης Φορέας	Εκταση	Κύρος
ISO 9001:2015	ZHONGDA HUAYUAN	Σύστημα διαχείρισης ποιότητας	Ετήσια επιτήρηση
IEC 60947-2 Παράρτημα Β Δοκιμή τύπου	Intertek	Βιομηχανική απόδοση CBR	Ανά σειρά προϊόντων
Σήμανση CE	Κοινοποιημένος Φορέας	Πρόσβαση στην αγορά της ΕΕ	Εξαρτάται από το σχεδιασμό
CCC (Κίνα)	CQC	Κινεζική υποχρεωτική πιστοποίηση	5ετής ισχύς
Σχέδιο CB	IECEE	Διεθνής πιστοποίηση	Ανά σειρά προϊόντων

Γιατί η κατασκευή μας CBR ξεχωρίζει

Η παραγωγική μας μονάδα αντιπροσωπεύει40 χρόνια εξειδίκευσης στην τεχνολογία προστασίας από διαρροή υπολειπόμενου ρεύματος και γείωσης, παρέχοντας CBR που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Εξειδίκευση σε σπειροειδή μετασχηματιστή: Εσωτερική παραγωγή νανοκρυσταλλικού πυρήνα, αυτοματισμός περιέλιξης ακριβείας και ολοκληρωμένη δοκιμή CBCT που εξασφαλίζει ακρίβεια ευαισθησίας <±5%

Καθετή ενσωμάτωση: Από την επεξεργασία υλικού πυρήνα έως την τελική συναρμολόγηση, πλήρης έλεγχος σε κρίσιμα εξαρτήματα (τοροειδής μετασχηματιστές, ηλεκτρονικές μονάδες ταξιδιού, χυτευμένες θήκες)

Προηγμένη υποδομή δοκιμών: $3 εκατ.+ επενδύσεις σε ολοκληρωμένα συστήματα δοκιμών CBR ικανά για ταυτόχρονη επαλήθευση υπερέντασης και υπολειπόμενου ρεύματος, δοκιμές ευαισθησίας DC τύπου Β και συμμόρφωση με ΗΜΣ

Παγκόσμια στρατηγική πιστοποίησης: Συμμόρφωση με πολλά πρότυπα που επιτρέπει την απρόσκοπτη είσοδο στην αγορά σε 100+ χώρες χωρίς περιττές δοκιμές

Για τεχνικές προδιαγραφές, μελέτες επιλεκτικού συντονισμού, καθοδήγηση εφαρμογής τύπου Β ή προγραμματισμό εργοστασιακών ελέγχων, η ομάδα μηχανικών μας παρέχει άμεσες συμβουλές για να διασφαλίσει ότι η αρχιτεκτονική προστασίας από διαρροή γης πληροί τόσο τις απαιτήσεις ασφάλειας του προσωπικού όσο και τους στόχους επιχειρησιακής συνέχειας.

Η CDADA είναι Διακόπτης κυκλώματος διαρροής γείωσης κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.
