Τι είναι το MCCB;

Ένα MCCB -διαμορφωμένος διακόπτης κυκλώματος— είναι μια προστατευτική συσκευή χαμηλής τάσης που αποσυνδέει αυτόματα ένα κύκλωμα όταν ανιχνεύει συνθήκες υπερφόρτωσης ή βραχυκυκλώματος. Σε αντίθεση με μια ασφάλεια, μπορεί να επαναρυθμιστεί και να χρησιμοποιηθεί ξανά μετά από ένα ταξίδι. Μέσα στη διαμορφωμένη θήκη, ένας θερμομαγνητικός μηχανισμός διακοπής χειρίζεται δύο εργασίες: ένα θερμικό στοιχείο ανταποκρίνεται σε παρατεταμένη υπερφόρτωση, ενώ ένα μαγνητικό στοιχείο αντιδρά άμεσα σε σφάλματα βραχυκυκλώματος. Το αποτέλεσμα είναι προστασία που ταιριάζει με τον τρόπο συμπεριφοράς των πραγματικών ηλεκτρικών φορτίων.

Πότε να επιλέξετε ένα MCCB: κύριοι εισερχόμενοι τροφοδότες, τριφασικοί πίνακες διανομής, μεγάλα κυκλώματα κινητήρα ή οποιοδήποτε σημείο όπου το μελλοντικό ρεύμα βραχυκυκλώματος υπερβαίνει αυτό που μπορεί να διακόψει ένα MCB.

Όταν ένα MCB είναι αρκετό: τελικά υποκυκλώματα με μέτρια φορτία και χαμηλά επίπεδα σφάλματος — οικιακές πλακέτες, κυκλώματα φωτισμού και πρίζας.

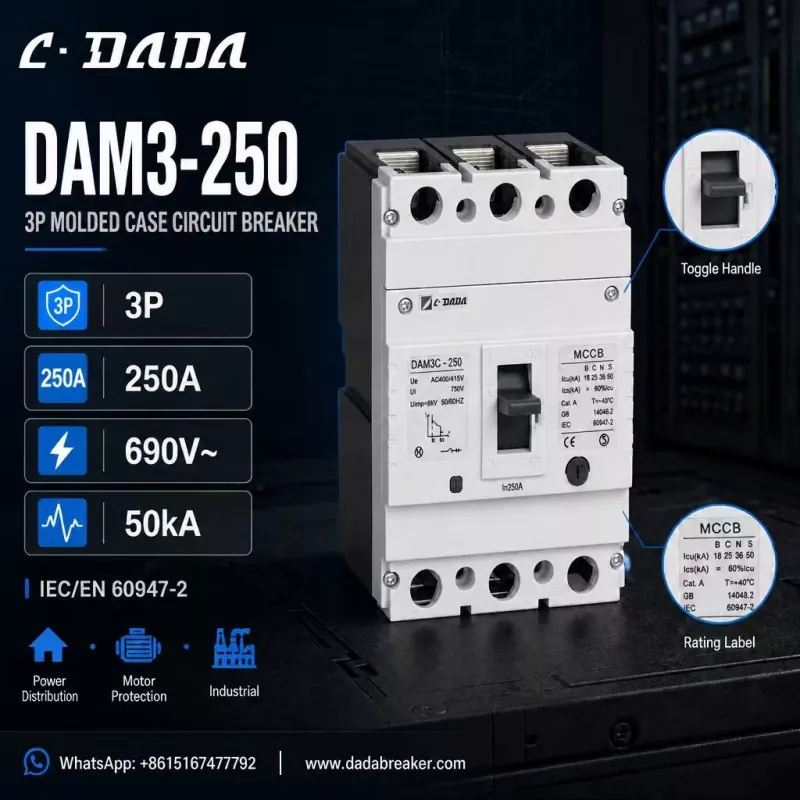

250A three-pole MCCB

Πώς να επιλέξετε το σωστό MCCB

Ονομαστικό ρεύμα (In)

1. — αντιστοιχίστε το συνεχές φορτίο και αφήστε ελεύθερο χώρο για τα ρεύματα εκκίνησης των κινητήρων.

Ικανότητα θραύσης (Icu / Ics)

2. — πρέπει να είναι υψηλότερο από το μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης. Όσο υψηλότερο είναι το επίπεδο βλάβης, τόσο υψηλότερο είναι το ICU που χρειάζεστε.

Πολωνοί

3. — 3P για τριφασικά συστήματα, 4P όπου χρειάζεται αποσύνδεση και ο ουδέτερος.

Διαβαθμίσεις τάσης

4. — ελέγξτε την ονομαστική τάση λειτουργίας (Ue), την τάση μόνωσης (Ui) και την αντίσταση παλμών (Uimp) στο σύστημα.

Πρότυπα και πιστοποίηση

5. — Η συμμόρφωση με το IEC/EN 60947-2 και η σήμανση CE αποτελούν τη βάση για τα διεθνή έργα.

Εφαρμογή

6. — Η προστασία κινητήρα, η διανομή ισχύος και οι βιομηχανικές εγκαταστάσεις ενδέχεται να απαιτούν διαφορετικές ονομασίες πλαισίου και χαρακτηριστικά διακοπής.

Πώς μοιάζει ένα καλά καθορισμένο MCCB 250A:

Για να κάνετε αυτό το συγκεκριμένο, σκεφτείτε το DAM3-250 από την C·DADA Electric — ένα τριπολικό MCCB 250A που δείχνει τι πρέπει να αναζητήσετε σε αυτήν την κατηγορία συσκευών:

Διαμόρφωση 3P

● με ονομαστικό ρεύμα 250A (In), κατάλληλο για τριφασικούς πίνακες διανομής

Διαβαθμίσεις τάσης:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Ικανότητα θραύσης έως 50 kA

● — Icu 18 / 25 / 36 / 50 kA σε όλες τις παραλλαγές B / C / N / S, ώστε οι εγκαταστάτες να μπορούν να αντιστοιχίσουν τα επίπεδα σφάλματος σε διαφορετικά σημεία του δικτύου

Συμμόρφωση με τα πρότυπα IEC/EN 60947-2 και GB 14048.2

● Σήμανση CE, με καθαρή λαβή εναλλαγής ON/OFF για ορατή κατάσταση λειτουργίας

● Κατασκευασμένο για διανομή ισχύος, προστασία κινητήρα και βιομηχανικές εφαρμογές

Η λογική πίσω από αυτήν την προδιαγραφή: ένα πλαίσιο 250A, 3 πόλων με ικανότητα θραύσης κατηγορίας 50 kA καλύπτει την πλειονότητα των αναγκών του κατασκευαστή πάνελ και του εργολάβου — από τις κύριες πλακέτες διανομής έως τα κυκλώματα τροφοδοσίας κινητήρα — ενώ οι πολλαπλές παραλλαγές Icu σάς επιτρέπουν να έχετε κόστος σωστού μεγέθους έναντι των πραγματικών επιπέδων βλάβης.

Σύσταση επιλογής

● Για τελικά κυκλώματα έως ~125A με χαμηλά επίπεδα σφάλματος, ένα MCB είναι η οικονομική επιλογή.

● Για κύρια διανομή, προστασία κινητήρα και βιομηχανικό εξοπλισμό διανομής, επιλέξτε ένα MCCB με ικανότητα θραύσης που υπερβαίνει το μελλοντικό ρεύμα βραχυκυκλώματος της εγκατάστασης.

● Σε περίπτωση αμφιβολίας, αυξήστε το μέγεθος μιας κατηγορίας ανάλογα με την ικανότητα θραύσης: η διαφορά κόστους είναι μικρή, ενώ το περιθώριο προστασίας μπορεί να είναι η διαφορά μεταξύ ενός μικρού σφάλματος και μιας μεγάλης διακοπής.

Συχνές ερωτήσεις

Ε: Τι είναι το MCCB;

Α: Αδιαμορφωμένος διακόπτης κυκλώματοςείναι μια επαναρυθμιζόμενη προστατευτική συσκευή χαμηλής τάσης που αποσυνδέει ένα κύκλωμα σε υπερφόρτωση ή βραχυκύκλωμα, σχεδιασμένη για υψηλότερα ρεύματα και επίπεδα σφάλματος από έναν μικροσκοπικό διακόπτη κυκλώματος.

Ε: Τι σημαίνει Icu σε ένα MCCB;

A: Το Icu είναι η απόλυτη ικανότητα διακοπής βραχυκυκλώματος — το μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει ο διακόπτης. Το Ics είναι η ικανότητα διακοπής της υπηρεσίας, το επίπεδο που μπορεί να διακόπτει επανειλημμένα και να παραμένει λειτουργικό.

Ε: Πώς μπορώ να επιλέξω την ικανότητα θραύσης για το MCCB μου;

Α: Επιλέξτε μια βαθμολογία Icu υψηλότερη από το μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης. Οι πίνακες διανομής με υψηλή χωρητικότητα μετασχηματιστή ή μεγάλους βιομηχανικούς τροφοδότες συνήθως χρειάζονται συσκευές κατηγορίας 36–50 kA.

Ε: Τι είναι το DAM3-250 MCCB;

Α: Ο DAM3-250 είναι ένας τριπολικός διακόπτης κυκλώματος 250A από την C·DADA Electric, ονομαστικής ισχύος έως 690V με ικανότητα θραύσης έως 50kA, για διανομή ισχύος, προστασία κινητήρα και βιομηχανικές εφαρμογές.
