Αυτός ο οδηγός εξηγεί πώς λειτουργεί ένας διακόπτης κυκλώματος 6 kA AC, τι σημαίνει στην πραγματικότητα η βαθμολογία 6 kA, πώς οι καμπύλες διακοπής B, C και D επηρεάζουν την απόδοση και πώς να επιλέξετε το κατάλληλο ονομαστικό ρεύμα και διαμόρφωση πόλου. Επίσης, εντοπίζει κοινά λάθη αγοράς και παρέχει μια πρακτική λίστα ελέγχου για μηχανικούς, εργολάβους και αγοραστές που αξιολογούν λύσεις MCB από κατασκευαστές όπωςShanghai DaDa Electric Co., Ltd.
Πίνακας περιεχομένων
- Τι είναι ένας διακόπτης μινιατούρας AC 6 kA;
- Γιατί έχει σημασία η ικανότητα θραύσης 6 kA;
- Πώς ένας μικροσκοπικός διακόπτης AC προστατεύει ένα κύκλωμα;
- Ποιες τεχνικές παραμέτρους πρέπει να ελέγχουν οι αγοραστές;
- Πώς οι καμπύλες ταξιδιού B, C και D επηρεάζουν την επιλογή;
- Πού χρησιμοποιούνται συνήθως οι διακόπτες μινιατούρας AC 6kA;
- Ποια προβλήματα μπορεί να βοηθήσει το σωστό MCB να αποτρέψει;
- Πώς μπορούν οι αγοραστές να επιλέξουν ένα κατάλληλο MCB 6kA;
- Συνήθη λάθη επιλογής προς αποφυγή
- Γιατί να συνεργαστείτε με έναν έμπειρο κατασκευαστή MCB;
- Συχνές Ερωτήσεις
- Επικοινωνήστε με την Shanghai DaDa Electric Co., Ltd.

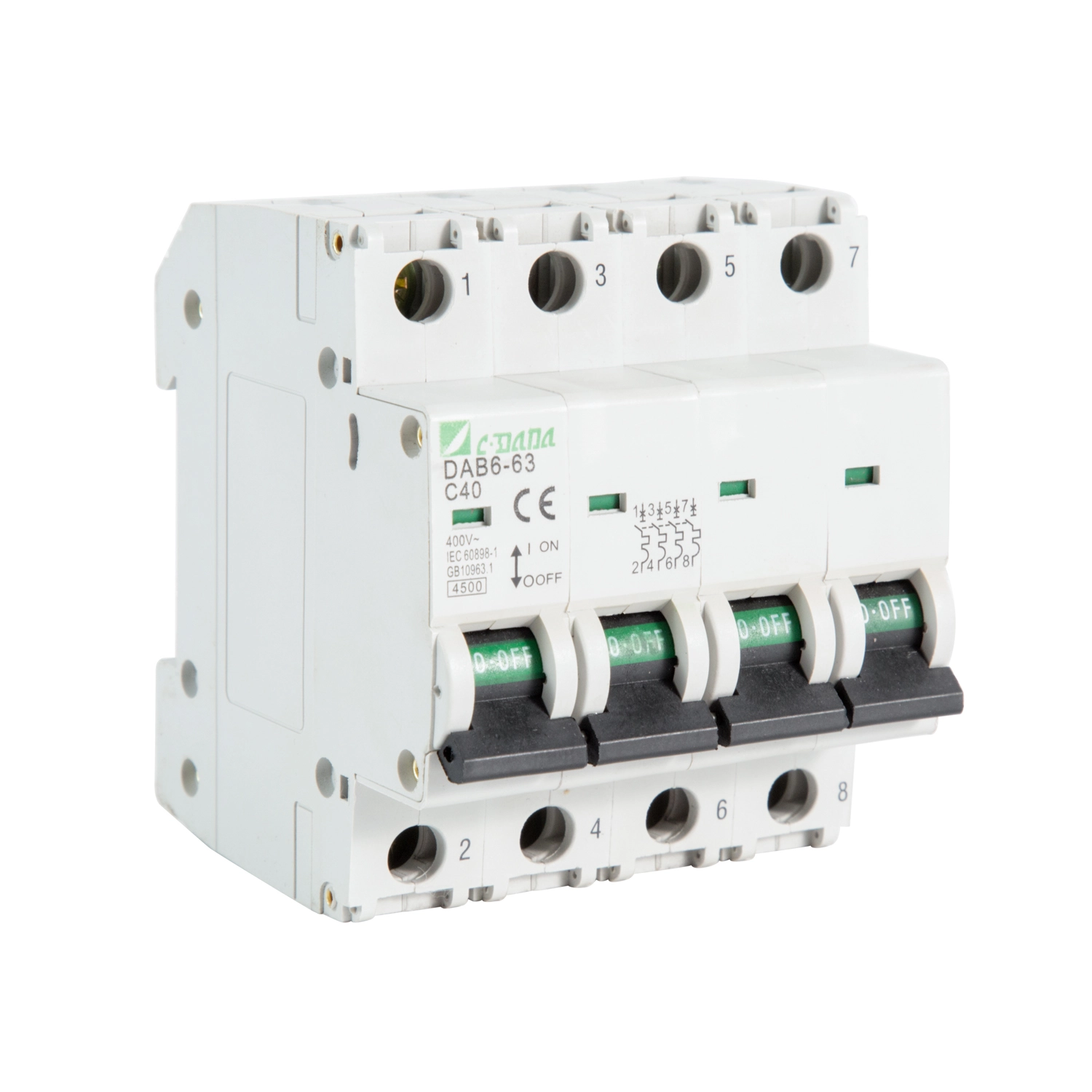

Τι είναι ένας διακόπτης μινιατούρας AC 6 kA;
Ένας μικροσκοπικός διακόπτης κυκλώματος, που συνήθως ονομάζεται MCB, είναι μια προστατευτική συσκευή μεταγωγής που έχει σχεδιαστεί για να αποσυνδέει αυτόματα ένα ηλεκτρικό κύκλωμα όταν εμφανίζονται μη φυσιολογικές συνθήκες ρεύματος. Σε αντίθεση με μια παραδοσιακή ασφάλεια, μια MCB μπορεί κανονικά να μηδενιστεί μετά την αποκατάσταση του σφάλματος, καθιστώντας την κατάλληλη για επαναλαμβανόμενη λειτουργία και συντήρηση.
Ο όρος6 kAαναφέρεται στην ονομαστική ικανότητα διακοπής βραχυκυκλώματος του διακόπτη υπό τις ισχύουσες συνθήκες δοκιμής. Με απλά λόγια, ένα MCB 6 kA έχει σχεδιαστεί για να διακόπτει με ασφάλεια ένα μελλοντικό ρεύμα βραχυκυκλώματος έως και 6.000 αμπέρ όταν πληρούνται οι καθορισμένες απαιτήσεις.
Τα προϊόντα που συμμορφώνονται με το IEC/EN 60898-1 καθορίζουν συνήθως παραμέτρους όπως το ονομαστικό ρεύμα, την ονομαστική τάση, τη συχνότητα, την ικανότητα θραύσης και τα χαρακτηριστικά στιγμιαίας ενεργοποίησης. Οι εμπορικές σειρές MCB ενδέχεται να προσφέρουν βαθμολογίες 6kA σε διαφορετικές τρέχουσες ονομασίες και διαμορφώσεις πόλων.
Τα 6kA δεν είναι το κανονικό ρεύμα λειτουργίας του διακόπτη. Ένα MCB 16Α, για παράδειγμα, προορίζεται να μεταφέρει το ονομαστικό ρεύμα του υπό καθορισμένες συνθήκες, ενώ το σχήμα 6 kA περιγράφει την ικανότητα διακοπής βραχυκυκλώματος. Αυτές οι δύο προδιαγραφές απαντούν σε εντελώς διαφορετικά ερωτήματα μηχανικής.
Γιατί έχει σημασία η ικανότητα θραύσης 6 kA;
Τα βραχυκυκλώματα μπορούν να παράγουν εξαιρετικά υψηλά ρεύματα μέσα σε πολύ σύντομο χρονικό διάστημα. Εάν η προστατευτική συσκευή δεν μπορεί να διακόψει με ασφάλεια το ρεύμα σφάλματος που είναι διαθέσιμο στο σημείο εγκατάστασής της, οι συνέπειες μπορεί να περιλαμβάνουν σοβαρή ζημιά στην επαφή, υπερβολική θερμότητα, αστοχία εξοπλισμού ή επικίνδυνο ηλεκτρικό τόξο.
Επομένως, η ικανότητα θραύσης δεν πρέπει να επιλέγεται απλώς και μόνο επειδή τα 6kA είναι μια ευρέως διαθέσιμη προδιαγραφή. Το μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης πρέπει να αξιολογηθεί και ο επιλεγμένος διακόπτης πρέπει να έχει επαρκή ικανότητα διακοπής για αυτό το σύστημα.
| Παράμετρος | Τι Σημαίνει | Γιατί έχει σημασία |
|---|---|---|
| 6 kA | Ονομαστική ικανότητα διακοπής βραχυκυκλώματος | Καθορίζει εάν ο διακόπτης μπορεί να διακόψει με ασφάλεια το καθορισμένο επίπεδο ρεύματος σφάλματος |
| Βαθμολογημένο τρέχον (σε) | Κανονική βαθμολογία ρεύματος του MCB | Πρέπει να συντονίζεται με την χωρητικότητα του αγωγού και το αναμενόμενο φορτίο |
| Ονομαστική τάση (Ue) | Τάση λειτουργίας για την εφαρμογή | Πρέπει να είναι συμβατό με το ηλεκτρικό σύστημα |
| Καμπύλη ταξιδιού | Καθορίζει το εύρος στιγμιαίας μαγνητικής ενεργοποίησης | Βοηθά στην αποφυγή ενόχλησης ενόχλησης διατηρώντας παράλληλα την προστασία από σφάλματα |
| Αριθμός Πολωνών | Αριθμός αγωγών που ενεργοποιήθηκαν/προστατεύονται | Πρέπει να ταιριάζει με τη διαμόρφωση του κυκλώματος |
Οι προδιαγραφές του κατασκευαστή δείχνουν ότι τα MCB 6kA είναι διαθέσιμα για μια σειρά από ονομασίες ρεύματος και διαμορφώσεις τάσης, συμπεριλαμβανομένων των κοινών συστημάτων διανομής AC 230V και 400V.
Πώς ένας μικροσκοπικός διακόπτης AC προστατεύει ένα κύκλωμα;
Ένα τυπικό MCB συνδυάζει μηχανισμούς θερμικής και μαγνητικής προστασίας. Αυτές οι δύο λειτουργίες αντιμετωπίζουν διαφορετικά ηλεκτρικά προβλήματα.
- Θερμική προστασία:Μια παρατεταμένη υπερφόρτωση θερμαίνει ένα διμεταλλικό στοιχείο. Όταν η θερμοκρασία φτάσει στο όριο λειτουργίας, ο μηχανισμός απελευθερώνει και ανοίγει το κύκλωμα.
- Μαγνητική προστασία:Ένα υψηλό ρεύμα βραχυκυκλώματος δημιουργεί ένα ισχυρό μαγνητικό αποτέλεσμα που ενεργοποιεί τον μηχανισμό στιγμιαίας απενεργοποίησης, αποσυνδέοντας γρήγορα το κύκλωμα.
- Χειροκίνητη εναλλαγή:Το MCB μπορεί κανονικά να ενεργοποιηθεί χειροκίνητα για απομόνωση κυκλώματος κατά τη διάρκεια εργασιών συντήρησης ή εγκατάστασης.
Αυτός ο συνδυασμός καθιστά το MCB κατάλληλο για κυκλώματα όπου πρέπει να αντιμετωπιστούν τόσο υπερφορτώσεις μεγάλης διάρκειας όσο και ξαφνικά σφάλματα βραχυκυκλώματος. Οι σύγχρονες σειρές προϊόντων MCB συνδυάζουν συνήθως θερμικές και μαγνητικές εκπομπές και ενδέχεται να παρέχουν χαρακτηριστικά B, C ή D ανάλογα με το επιδιωκόμενο φορτίο.
Ποιες τεχνικές παραμέτρους πρέπει να ελέγχουν οι αγοραστές;
Οι αγοραστές συχνά εστιάζουν στην τρέχουσα βαθμολογία και την τιμή, ενώ παραβλέπουν άλλες παραμέτρους. Για μια αξιόπιστη προδιαγραφή έργου, τα ακόλουθα χαρακτηριστικά θα πρέπει να ελέγχονται μαζί.
| Προσδιορισμός | Τυπική θεώρηση | Σημείο ελέγχου αγοραστή |
|---|---|---|
| Σπαστή ικανότητα | 6 kA | Επιβεβαιώστε ότι είναι επαρκής για το μελλοντικό ρεύμα σφάλματος |
| Ονομαστικό ρεύμα | Εξαρτάται από την εφαρμογή | Συντονισμός με φορτίο και χωρητικότητα αγωγού |
| Ονομαστική τάση | Κοινές τάσεις διανομής AC | Αντιστοιχίστε την τάση του συστήματος |
| Συχνότητα | 50/60Hz καθορίζεται συνήθως | Επιβεβαιώστε τη συμβατότητα με το τοπικό δίκτυο |
| Χαρακτηριστικό ταξιδιού | Β/Γ/Δ | Αντιστοιχίστε την καμπύλη για να φορτώσετε τα χαρακτηριστικά εισόδου |
| Διαμόρφωση πόλων | 1P, 1P+N, 2P, 3P, 4P ανάλογα με το προϊόν | Ταιριάξτε τη διάταξη καλωδίωσης |
| Βάση | Η ράγα DIN είναι κοινή | Επιβεβαιώστε τη συμβατότητα με τον πίνακα διανομής |
| Πρότυπα | IEC/EN 60898-1 ή άλλο ισχύον πρότυπο | Ζητήστε τεχνική τεκμηρίωση και πιστοποίηση όπου απαιτείται |
Η τεκμηρίωση προϊόντος από καθιερωμένους κατασκευαστές παρέχει συνήθως αυτές τις παραμέτρους μαζί αντί να αντιμετωπίζει την ικανότητα θραύσης ως μεμονωμένη προδιαγραφή.
Πώς οι καμπύλες ταξιδιού B, C και D επηρεάζουν την επιλογή;
Η καμπύλη ταξιδιού είναι μία από τις πιο σημαντικές αποφάσεις κατά τον καθορισμό ενός MCB. Το γράμμα περιγράφει το κατά προσέγγιση εύρος στο οποίο λειτουργεί η μαγνητική στιγμιαία απελευθέρωση σε σχέση με το ονομαστικό ρεύμα του διακόπτη.
| Καμπύλη | Τυπικό μαγνητικό εύρος ενεργοποίησης | Τυπική Εφαρμογή |
|---|---|---|
| B | 3–5 × In | Φορτία χαμηλής εισροής, φωτισμός, κυκλώματα αντίστασης |
| C | 5–10 × In | Γενικής χρήσης και μέτρια επαγωγικά φορτία |
| D | 10–20 × In | Φορτία υψηλότερης εισροής όπως ορισμένοι κινητήρες και μετασχηματιστές |
Αυτές οι περιοχές συνδέονται συνήθως με τα χαρακτηριστικά MCB του IEC 60898-1.
Για παράδειγμα, εάν ένας κινητήρας παράγει ένα προσωρινό ρεύμα εκκίνησης πολλές φορές υψηλότερο από το κανονικό ρεύμα λειτουργίας του, μια πολύ ευαίσθητη καμπύλη μπορεί να σβήσει άσκοπα κατά την εκκίνηση. Μια συσκευή καμπύλης C ή καμπύλης D μπορεί να είναι πιο κατάλληλη, ανάλογα με τον εξοπλισμό και τον πλήρη σχεδιασμό του κυκλώματος.
Πού χρησιμοποιούνται συνήθως οι διακόπτες μινιατούρας AC 6kA;
Ένας μικροσκοπικός διακόπτης AC 6 kA μπορεί να είναι κατάλληλος για πολλές εφαρμογές χαμηλής τάσης όταν το πραγματικό επίπεδο σφάλματος, η τάση, το ρεύμα και οι απαιτήσεις εγκατάστασης εμπίπτουν στις προδιαγραφές της συσκευής.
- Κατοικία διανομή:κυκλώματα φωτισμού, κυκλώματα πρίζας, οικιακές συσκευές και κυκλώματα διακλάδωσης.
- Εμπορικά κτίρια:πίνακες διανομής γραφείων, συστήματα φωτισμού, εγκαταστάσεις λιανικής και κυκλώματα μικρού εξοπλισμού.
- Βιομηχανικοί πίνακες ελέγχου:βοηθητικά κυκλώματα, εξοπλισμός ελέγχου, μικρούς κινητήρες και άλλα κατάλληλα φορτία χαμηλής τάσης.
- Οικοδομικές υπηρεσίες:Βοηθητικά κυκλώματα, αντλίες, φωτισμός και γενική διανομή ισχύος που σχετίζονται με HVAC, όπου οι προδιαγραφές είναι κατάλληλες.
- Ηλεκτρολογικά ντουλάπια διανομής:συστήματα προστασίας διακλαδώσεων και αρθρωτών συστημάτων διανομής.
Η πραγματική εφαρμογή θα πρέπει πάντα να ελέγχεται με βάση την τεκμηρίωση προϊόντος του κατασκευαστή και τις απαιτήσεις της εγκατάστασης. Η βαθμολογία 6 kA δεν πρέπει ποτέ να θεωρείται κατάλληλη για κάθε ηλεκτρικό περιβάλλον.
Ποια προβλήματα μπορεί να βοηθήσει το σωστό MCB να αποτρέψει;
Ένα από τα μεγαλύτερα ζητήματα αγορών δεν είναι απλώς αν λειτουργεί ένας διακόπτης, αλλά εάν λειτουργεί με συνέπεια υπό τις συνθήκες για τις οποίες επιλέχθηκε.
1. Επίμονη υπερφόρτωση
Ένα κύκλωμα που μεταφέρει υπερβολικό ρεύμα για πολύ μεγάλο χρονικό διάστημα μπορεί να προκαλέσει θέρμανση του αγωγού και πρόωρη φθορά του εξοπλισμού. Η θερμική απελευθέρωση έχει σχεδιαστεί για να ανταποκρίνεται σε συνθήκες παρατεταμένης υπερφόρτωσης.
2. Βλάβη βραχυκυκλώματος
Μια κατάλληλη ικανότητα διακοπής επιτρέπει στο MCB να διακόπτει ένα υπερβολικό ρεύμα σφάλματος χωρίς να υπερβαίνει την καθορισμένη ικανότητα διακοπής της συσκευής.
3. Ενόχληση
Μια ακατάλληλη καμπύλη ταξιδιού μπορεί να προκαλέσει περιττές διακοπές κατά την εκκίνηση του εξοπλισμού. Η αντιστοίχιση χαρακτηριστικών B, C ή D με το φορτίο βοηθά στην αντιμετώπιση αυτού του προβλήματος.
4. Δύσκολη Συντήρηση
Ένα αρθρωτό MCB μπορεί να παρέχει βολική χειροκίνητη απομόνωση, βοηθώντας τους ηλεκτρολόγους να αναγνωρίζουν και να εργάζονται σε μεμονωμένα κυκλώματα χωρίς απαραίτητα να κλείνουν ολόκληρο το σύστημα διανομής.
5. Αβεβαιότητα προμηθειών
Σε έργα B2B, οι ελλιπείς τεχνικές προδιαγραφές μπορεί να οδηγήσουν σε λανθασμένα προϊόντα, καθυστερημένες εγκρίσεις ή κόστος αντικατάστασης. Ένα σαφές φύλλο δεδομένων προϊόντος και καθορισμένες τεχνικές παράμετροι μειώνουν αυτούς τους κινδύνους.
Πώς μπορούν οι αγοραστές να επιλέξουν ένα κατάλληλο MCB 6kA;
Μια πρακτική διαδικασία επιλογής μπορεί να χωριστεί σε πολλά βήματα. Αυτό βοηθά τους μηχανικούς και τις ομάδες αγορών να αποφεύγουν την επιλογή ενός προϊόντος αποκλειστικά από έναν τίτλο καταλόγου.
-
Προσδιορίστε την τάση του συστήματος.
Επιβεβαιώστε την ονομαστική τάση AC και εάν η εφαρμογή είναι μονοφασική ή τριφασική. -
Υπολογίστε ή επιβεβαιώστε το ρεύμα σχεδιασμού.
Το ονομαστικό ρεύμα του MCB θα πρέπει να συντονίζεται με το αναμενόμενο φορτίο κυκλώματος και το επιτρεπόμενο ρεύμα του αγωγού. -
Προσδιορίστε το μελλοντικό ρεύμα βραχυκυκλώματος.
Ελέγξτε το διαθέσιμο ρεύμα σφάλματος στο σημείο εγκατάστασης και επιβεβαιώστε ότι η επιλεγμένη ικανότητα θραύσης 6 kA είναι επαρκής. -
Αξιολογήστε την εισροή φορτίου.
Προσδιορίστε εάν το κύκλωμα περιέχει κινητήρες, μετασχηματιστές, χωρητικό εξοπλισμό, τροφοδοτικά μεταγωγής ή άλλα φορτία που παράγουν σημαντικό ρεύμα εκκίνησης. -
Επιλέξτε την κατάλληλη καμπύλη ταξιδιού.
Επιλέξτε B, C ή D με βάση τις πραγματικές απαιτήσεις φορτίου και προστασίας αντί να επιλέξετε απλώς την πιο κοινή επιλογή. -
Επιλέξτε τη διαμόρφωση του πόλου.
Επιβεβαιώστε εάν το έργο απαιτεί 1P, 1P+N, 2P, 3P, 3P+N ή άλλη διαμόρφωση που υποστηρίζεται από τη σειρά προϊόντων. -
Επαληθεύστε τα πρότυπα και την τεκμηρίωση.
Ζητήστε το ισχύον φύλλο δεδομένων, πληροφορίες δοκιμής, πιστοποιητικά, σχέδια διαστάσεων και οδηγίες εγκατάστασης. -
Ελέγξτε τη συμβατότητα του πίνακα.
Επαληθεύστε τις διαστάσεις της ράγας DIN, τη διάταξη των ακροδεκτών, την περιοχή αγωγών, τα αξεσουάρ και τον διαθέσιμο χώρο εγκατάστασης.
- □ Η ονομαστική τάση επιβεβαιώθηκε
- □ Το ονομαστικό ρεύμα επιβεβαιώθηκε
- □ Επαληθεύτηκε η ικανότητα θραύσης 6 kA
- □ Η καμπύλη B/C/D επιλέγεται ανάλογα με το φορτίο
- □ Επιβεβαιώθηκε η διαμόρφωση πόλων
- □ Επιβεβαιώθηκε το ισχύον πρότυπο
- □ Ελέγχονται οι διαστάσεις και η τοποθέτηση σε ράγα DIN
- □ Ζητείται πιστοποίηση και τεκμηρίωση δοκιμής
- □ Αναθεωρήθηκε το λειτουργικό περιβάλλον
- □ Εξετάζεται ο συντονισμός με προστασία ανάντη/κατάντη
Συνήθη λάθη επιλογής προς αποφυγή
Ακόμη και όταν οι βασικές προδιαγραφές φαίνονται σωστές, πολλά λάθη μπορεί να δημιουργήσουν προβλήματα μετά την εγκατάσταση.
| Λάθος | Πιθανό πρόβλημα | Καλύτερη Εξάσκηση |
|---|---|---|
| Επιλογή μόνο με ρεύμα | Άλλες κρίσιμες παράμετροι ενδέχεται να μην ταιριάζουν | Αξιολογήστε την τάση, την καμπύλη, την ικανότητα θραύσης, τους πόλους και τα πρότυπα μαζί |
| Υποθέτοντας ότι κάθε διακόπτης 6 kA είναι εναλλάξιμος | Διαφορετικά προϊόντα μπορεί να έχουν διαφορετικές διαστάσεις και προδιαγραφές απόδοσης | Συγκρίνετε πλήρη φύλλα δεδομένων |
| Χρήση λανθασμένης καμπύλης ταξιδιού | Ενόχληση απόπλου ή ανεπαρκής καταλληλότητα εφαρμογής | Αξιολογήστε την πραγματική εισροή φορτίου |
| Αγνοώντας το ενδεχόμενο ρεύμα σφάλματος | Η ικανότητα θραύσης μπορεί να είναι ανεπαρκής | Επαληθεύστε το επίπεδο βλάβης στο σημείο εγκατάστασης |
| Με θέα τον συντονισμό μαέστρου | Η προστασία μπορεί να μην ταιριάζει σωστά με το σύστημα καλωδίωσης | Συντονισμός βαθμολογίας MCB με χωρητικότητα αγωγού |
| Αγορά χωρίς τεκμηρίωση | Η έγκριση και η εγκατάσταση μπορεί να γίνουν δύσκολες | Ζητήστε τεχνικά έγγραφα και έγγραφα συμμόρφωσης πριν από την αγορά |
Ο σωστός συντονισμός μεταξύ του ονομαστικού ρεύματος, της χωρητικότητας του αγωγού, του χαρακτηριστικού διακοπής και του επιπέδου σφάλματος είναι κεντρικός στην αξιόπιστη επιλογή MCB.
Γιατί να συνεργαστείτε με έναν έμπειρο κατασκευαστή MCB;
Για προμήθειες μεγάλου όγκου, έργα OEM, συνεργασίες διανομής και κατασκευή ηλεκτρικών πινάκων, η ποιότητα του προϊόντος είναι μόνο ένα στοιχείο. Οι αγοραστές χρειάζονται επίσης σταθερές προδιαγραφές, σταθερή παραγωγή, ανταποκρινόμενη τεχνική επικοινωνία και τεκμηρίωση που υποστηρίζει την έγκριση του έργου.
Shanghai DaDa Electric Co., Ltd.μπορεί να θεωρηθεί ως κατασκευαστικός συνεργάτης για πελάτες που αναζητούν μικροσκοπικές λύσεις διακόπτη κυκλώματος και σχετικά προϊόντα ηλεκτρικής προστασίας χαμηλής τάσης. Για τους αγοραστές B2B, η πιο χρήσιμη αξιολόγηση προμηθευτή θα πρέπει να επικεντρώνεται σε μετρήσιμες τεχνικές πληροφορίες και όχι μόνο σε ισχυρισμούς μάρκετινγκ.
- Σαφείς προδιαγραφές προϊόντος και τεχνικές παραμέτρους
- Καθορισμένα εύρη ονομαστικού ρεύματος και τάσης
- Διαθέσιμες επιλογές ικανότητας θραύσης
- Πληροφορίες καμπύλης ταξιδιού για διαφορετικές συνθήκες φορτίου
- Σχέδια προϊόντων και πληροφορίες εγκατάστασης
- Ισχύουσα τεκμηρίωση πιστοποίησης και συμμόρφωσης
- Σταθερές διαδικασίες παραγωγής και ποιοτικού ελέγχου
- Τεχνική επικοινωνία για συγκεκριμένες απαιτήσεις του έργου
- Υποστήριξη OEM/ODM όπου ισχύει
Για τους εισαγωγείς και τους διανομείς ηλεκτρικών ειδών, αυτοί οι παράγοντες μπορεί να είναι ιδιαίτερα σημαντικοί όταν τα προϊόντα πρέπει να ενσωματωθούν σε διαφορετικά συστήματα διανομής ή να πωληθούν σε πολλές αγορές.
Συχνές Ερωτήσεις
Το 6kA αναφέρεται στην ονομαστική ικανότητα διακοπής βραχυκυκλώματος υπό τις ισχύουσες συνθήκες δοκιμής. Αντιπροσωπεύει 6.000 αμπέρ και δεν πρέπει να συγχέεται με το κανονικό ονομαστικό ρεύμα του MCB.
Όχι. Η καταλληλότητα εξαρτάται από το μελλοντικό ρεύμα βραχυκυκλώματος, την τάση του συστήματος, το ονομαστικό ρεύμα, το χαρακτηριστικό διακοπής, τη διαμόρφωση του πόλου, τις συνθήκες εγκατάστασης και τους ισχύοντες κανονισμούς. Το διαθέσιμο ρεύμα σφάλματος θα πρέπει να ελεγχθεί πριν από την επιλογή του διακόπτη.
Οι δύο αριθμοί περιγράφουν διαφορετικές παραμέτρους. Το 6kA είναι μια ονομαστική χωρητικότητα, ενώ τα 6Α είναι μια ονομαστική τιμή ρεύματος. Ένας διακόπτης θα μπορούσε ενδεχομένως να έχει ονομαστικό ρεύμα 6Α και ικανότητα θραύσης 6kA.
Προσδιορίζουν διαφορετικά χαρακτηριστικά στιγμιαίας μαγνητικής ενεργοποίησης. Σύμφωνα με το IEC 60898-1, το B σχετίζεται γενικά με περίπου 3-5 φορές ονομαστικό ρεύμα, το C με περίπου 5-10 φορές και το D με περίπου 10-20 φορές.
Οι κινητήρες μπορεί να έχουν σημαντικό ρεύμα εκκίνησης, επομένως τα χαρακτηριστικά C ή D μπορεί να είναι κατάλληλα ανάλογα με τον κινητήρα και το κύκλωμα. Η τελική επιλογή θα πρέπει να λάβει υπόψη το ρεύμα εκκίνησης, το ρεύμα σφάλματος, την αντίσταση του καλωδίου και τον συντονισμό με άλλες προστατευτικές συσκευές.
Όχι αυτόματα. Εάν το μελλοντικό ρεύμα βραχυκυκλώματος υπερβαίνει την ονομαστική ικανότητα θραύσης του διακόπτη, μια συσκευή 6 kA μπορεί να μην είναι κατάλληλη. Ο διακόπτης πρέπει να επιλέγεται σύμφωνα με το επίπεδο σφάλματος και τις ισχύουσες απαιτήσεις εγκατάστασης.
Οι αγοραστές θα πρέπει κανονικά να ζητούν λεπτομερές δελτίο δεδομένων, τεχνικές προδιαγραφές, σχέδια διαστάσεων, οδηγίες εγκατάστασης, ισχύοντα έγγραφα δοκιμών ή πιστοποίησης και σχετικά πρότυπα προϊόντος. Οι απαιτήσεις για το έργο ενδέχεται να απαιτούν πρόσθετη τεκμηρίωση.
Η συνέπεια μεταξύ των παρτίδων παραγωγής, της ιχνηλασιμότητας, της τεχνικής τεκμηρίωσης, του ποιοτικού ελέγχου, της δυνατότητας παράδοσης και της τεχνικής υποστήριξης μετά την πώληση μπορεί να επηρεάσει σημαντικά το συνολικό κόστος και την αξιοπιστία ενός ηλεκτρολογικού έργου B2B.
Δημιουργήστε μια πιο αξιόπιστη λύση προστασίας κυκλώματος
Επιλέγοντας αΜινιατούρα διακόπτη AC 6 kAπρέπει να ξεκινά με τις ηλεκτρικές συνθήκες της εφαρμογής και όχι μόνο με την ετικέτα του προϊόντος. Το ονομαστικό ρεύμα, η ικανότητα διακοπής, η καμπύλη διακοπής, η τάση, η διαμόρφωση πόλων, το περιβάλλον εγκατάστασης και η τεχνική τεκμηρίωση συμβάλλουν σε μια αξιόπιστη λύση προστασίας.
Εάν προμηθεύεστε MCB για έργα διανομής ηλεκτρικής ενέργειας, πίνακες ελέγχου, εμπορικά κτίρια, οικιακές εφαρμογές ή χονδρική διανομή,Shanghai DaDa Electric Co., Ltd.μπορεί να σας βοηθήσει να αξιολογήσετε τις κατάλληλες προδιαγραφές προϊόντος σύμφωνα με τις απαιτήσεις του έργου σας.
Χρειάζεστε τεχνικές προδιαγραφές, πληροφορίες προϊόντος ή υποστήριξη για ένα έργο μαζικής αγοράς;Επικοινωνήστε μαζί μαςγια να συζητήσετε την αίτησή σας και να βρείτε μια κατάλληλη λύση μικροσκοπικού διακόπτη.
