Ένας πρακτικός οδηγός για διακόπτες κυκλώματος υπολειπόμενου ρεύματος με προστασία υπερέντασης

Τι είναι ένα RCBO;

ΕναRCBO— Διακόπτης κυκλώματος υπολειπόμενου ρεύματος με προστασία από υπερένταση — είναι μια προστατευτική συσκευή χαμηλής τάσης που συνδυάζει προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος και ανίχνευση υπολειπόμενου ρεύματος (διαρροής) σε μία μόνο διαμορφωμένη μονάδα. Μέσα στο συμπαγές περίβλημα, ένας θερμομαγνητικός μηχανισμός διακοπής χειρίζεται υπερφορτώσεις και βραχυκυκλώματα, ενώ ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας συγκρίνει συνεχώς το ρεύμα που ρέει στους αγωγούς υπό τάση και ουδέτερο. Όταν η διαφορά υπερβαίνει το ονομαστικό υπολειμματικό ρεύμα (IΔn), η συσκευή απενεργοποιείται μέσα σε χιλιοστά του δευτερολέπτου, διακόπτοντας την παροχή προτού το ρεύμα διαρροής μπορεί να βλάψει ανθρώπους ή να προκαλέσει πυρκαγιά.

Πότε να επιλέξετε ένα RCBO: τελικά υποκυκλώματα που χρειάζονται τόσο προστασία έναντι του ρεύματος όσο και προσωπική προστασία από διαρροές — εξωτερικά δοχεία, κυκλώματα συσκευών, γκαράζ, υπόγεια, μπάνια και άλλες υγρές ή εύκολα προσβάσιμες τοποθεσίες.

Το DABL-63 ανήκει στην κατηγορία RCBO: μία συσκευή, τρεις προστασίες — η πιο οικονομική και διαστημική επιλογή για μονοφασικά οικιακά τελικά κυκλώματα.

Πώς να επιλέξετε το σωστό RCBO;

1. Ονομαστικό ρεύμα (In): αντιστοιχίστε το συνεχές φορτίο του κυκλώματος, με το ανώτατο όριο για τα ρεύματα εισόδου των συσκευών (π.χ. 40Α καλύπτει τυπικά κυκλώματα οικιακών συσκευών).

2. Ικανότητα θραύσης (Icn): πρέπει να είναι υψηλότερη από το μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης. Το 6kA καλύπτει τυπικά επίπεδα σφαλμάτων κατοικιών και ελαφρών εμπορικών.

3. Πόλοι: 1P+N για μονοφασικά τελικά κυκλώματα με συμπαγή βάση DIN-rail.

4. Χαρακτηριστικό ενεργοποίησης: Καμπύλη C (5–10× In) για γενικά φορτία οικιακής χρήσης και συσκευών. Β-καμπύλη για ευαίσθητα ηλεκτρονικά. Καμπύλη D για εκκίνηση κινητήρα.

5. Πρότυπα και πιστοποίηση: Η συμμόρφωση με το IEC/EN 61009-1 και η σήμανση CE αποτελούν τη βάση για διεθνή έργα.

6. Εφαρμογή: τα δοχεία εξωτερικού χώρου, τα κυκλώματα συσκευών και ο φωτισμός γκαράζ/υπόγειου ενδέχεται να απαιτούν μεγαλύτερη ευαισθησία από τα γενικά κυκλώματα εσωτερικών χώρων.

Πώς μοιάζει ένα καλά καθορισμένο RCBO

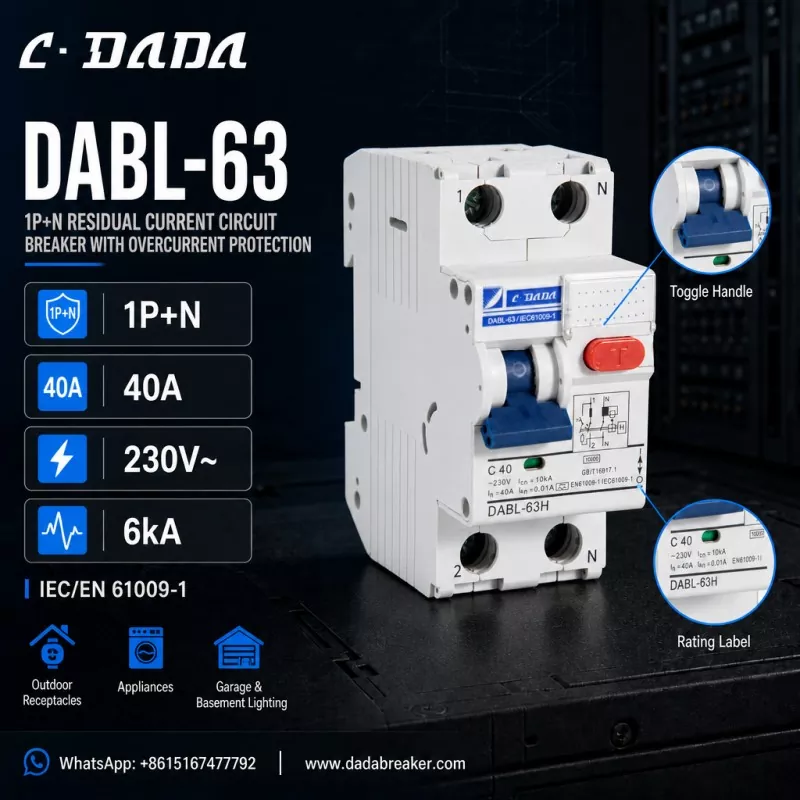

Για να κάνετε αυτό το συγκεκριμένο, σκεφτείτε το DABL-63 απόC·DADA Electric, διακόπτης κυκλώματος υπολειπόμενου ρεύματος 1P+N με προστασία από υπερένταση που δείχνει τι πρέπει να αναζητήσετε σε αυτήν την κατηγορία συσκευών: διαμόρφωση 1P+N

● Ενεργοποιημένος πόλος και ακολούθηση ουδέτερος, συμπαγής για τυπικούς πίνακες διανομής ράγας DIN ονομαστικό ρεύμα 40Α (In)

● Με ενεργοποίηση καμπύλης C (C40) ονομαστική τάση 230V~

● Ικανότητα θραύσης 6 kA (Icn)

● IΔn = 0,01A (10mA) προστασία από υπολειπόμενο ρεύμα υψηλής ευαισθησίας

● Συμμόρφωση με το IEC/EN 61009-1

● Κόκκινο κουμπί δοκιμής T για περιοδικούς λειτουργικούς ελέγχους, ακροδέκτες με σήμανση 1/2/N, ετικέτα χαρακτηριστικών και διάγραμμα κυκλώματος τυπωμένο στο περίβλημα

● Κατασκευασμένο για δοχεία εξωτερικού χώρου, οικιακές συσκευές, φωτισμό γκαράζ και υπογείου

Η λογική πίσω από αυτή την προδιαγραφή

Ένα πλαίσιο 40A, 1P+N με προστασία διαρροής υψηλής ευαισθησίας 10mA καλύπτει την πλειοψηφία των τελικών κυκλωμάτων οικιακής χρήσης: 40A ταιριάζει με το φορτίο των κοινών κυκλωμάτων συσκευής και πρίζας, το 1P+N διατηρεί τη συσκευή συμπαγή για πολυσύχναστους πίνακες διανομής και η ευαισθησία 10mA παρέχει ακριβώς ένα επιπλέον επίπεδο προσωπικής προστασίας. περιοχές και γύρω από παιδιά.

FAQ

Ε: Τι είναι ένα RCBO;

A: Ένας RCBO — διακόπτης κυκλώματος υπολειπόμενου ρεύματος με προστασία από υπερβολικό ρεύμα — είναι μια προστατευτική συσκευή χαμηλής τάσης επιτραπέζιας επαναφοράς που συνδυάζει προστασία υπερφόρτωσης, προστασία από βραχυκύκλωμα και προστασία υπολειπόμενου ρεύματος (διαρροής) σε μία μονάδα, συνήθως έως 63Α για τελικά κυκλώματα.

Ε: Ποια είναι η διαφορά μεταξύ ενός RCBO και ενός MCB;

Α: Ένα MCB παρέχει μόνο προστασία υπερφόρτωσης και βραχυκυκλώματος. Ένα RCBO προσθέτει ανίχνευση υπολειπόμενου ρεύματος (διαρροή) από πάνω, αποσυνδέοντας το κύκλωμα όταν το ρεύμα διαρροής υπερβαίνει το IΔn — προστατεύοντας τους ανθρώπους και αποτρέποντας ηλεκτρικές πυρκαγιές.

Ε: Τι σημαίνει IΔn = 10mA;

A: IΔn είναι το ονομαστικό υπολειπόμενο ρεύμα λειτουργίας. Τα 10 mA είναι μια βαθμολογία υψηλής ευαισθησίας: η συσκευή απενεργοποιείται όταν το ρεύμα διαρροής φτάσει τα 10 mA, παρέχοντας ταχύτερη προσωπική προστασία από την ονομαστική γενικής χρήσης 30 mA.

Ε: Τι είναι το DABL-63 RCBO;

Α: Ο DABL-63 είναι ένας διακόπτης κυκλώματος υπολειπόμενου ρεύματος 1P+N με προστασία από υπερένταση από C·DADA Electric — 40A, C-curve, 230V~, 6kA ικανότητα θραύσης και προστασία διαρροής 10mA, συμβατός με το IEC/EN 61009-1, για οικιακές βάσεις και συσκευές οικιακής χρήσης φωτισμός.
