Αξιόπιστο εργοστάσιο εξαρτημάτων MCCB

Εκτός από την ολοκληρωμένη γκάμα μαςΔιακόπτες κυκλώματος με φορμαρισμένη θήκη (MCCB), το CDADA προσφέρει επίσης μια πλήρη συλλογή σχετικών αξεσουάρ MCCB. Διατίθενται τόσο εσωτερικά όσο και εξωτερικά αξεσουάρ. επικοινωνήστε μαζί μας εάν χρειάζεστε βοήθεια με την επιλογή προϊόντος ή την τεχνική υποστήριξη.

Τι είναι τα αξεσουάρ MCCB;

Αξεσουάρ MCCB είναι συμπληρωματικές συσκευές που έχουν σχεδιαστεί για να βελτιώνουν τη λειτουργικότητα, την προστασία και τις δυνατότητες ελέγχου των διακοπτών κυκλώματος Molded Case Circuit Breakers (MCCB). Αυτά τα αξεσουάρ μετατρέπουν έναν βασικό διακόπτη κυκλώματος σε ένα έξυπνο, ολοκληρωμένο εξάρτημα των σύγχρονων ηλεκτρικών συστημάτων διανομής και ελέγχου. Λειτουργία υπόIEC 60947-2 (διακόπτες) καιIEC 60947-4-1 (επαφές και εκκινητές κινητήρα), τα αξεσουάρ MCCB επιτρέπουν την απομακρυσμένη λειτουργία, την παρακολούθηση κατάστασης, τη διασύνδεση ασφαλείας και την απρόσκοπτη ενσωμάτωση με συστήματα διαχείρισης κτιρίων και βιομηχανικού αυτοματισμού.

Τα αξεσουάρ MCCB εμπίπτουν σε δύο κύριες κατηγορίες:

Εσωτερικά εξαρτήματα: Τοποθετείται μέσα στην κοιλότητα του διακόπτη (διακοπές διακλάδωσης, απελευθερώσεις υπότασης,βοηθητικές επαφές, επαφές συναγερμού)

Εξωτερικά εξαρτήματα: Τοποθετείται στο εξωτερικό ή στο περίβλημα του διακόπτη (περιστροφικές λαβές, κλειδώματα θυρών, καλύμματα ακροδεκτών, εκτεταμένοι άξονες)

Η παγκόσμια αγορά αξεσουάρ MCCB γνωρίζει σημαντική ανάπτυξη λόγω της υιοθέτησης έξυπνου δικτύου, του βιομηχανικού αυτοματισμού και της ενοποίησης ανανεώσιμων πηγών ενέργειας, με κατασκευαστές όπως η Schneider Electric, η ABB, η Eaton και η Chint να προσφέρουν ολοκληρωμένα χαρτοφυλάκια αξεσουάρ συμβατά σε όλες τις σειρές MCCB τους.

Κατηγορίες & διαμορφώσεις προϊόντων αξεσουάρ MCCB

Κατηγορία	Τύπος αξεσουάρ	Λειτουργία	Τεχνικές Προδιαγραφές
Λειτουργία εξ αποστάσεως	Shunt Trip (MX)	Απομακρυσμένη ενεργοποίηση μέσω εξωτερικού σήματος τάσης	AC: 24V, 48V, 110V, 230V, 400V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), Sealed 20VA (AC)/20W (DC); Χρόνος ταξιδιού <50 ms
	Αποδέσμευση χαμηλής τάσης (MN/UVR)	Αυτόματη απενεργοποίηση όταν η τάση πέσει κάτω από το όριο	Παραλαβή: 0,85× Un; Dropout: 0,35-0,7×Un; Χρονική καθυστέρηση: 0,1s-3s (ρυθμιζόμενη); Συνεχές καθήκον
	Χειριστής κινητήρα (MO)	Ηλεκτρική φόρτιση και λειτουργία μηχανισμού διακόπτη	Τροφοδοσία AC/DC, χρόνος λειτουργίας 3-5 δευτερόλεπτα, χειροκίνητη παράκαμψη, ανάδραση θέσης
Σηματοδότηση κατάστασης	Βοηθητικές επαφές (AX)	Ένδειξη θέσης διακόπτη (ON/OFF)	1NO+1NC ή 2NO+2NC, 10A στα 230V AC, επαφές από κράμα ασημιού, snap-action
	Επαφές συναγερμού (AL)	Ο διακόπτης σήματος ενεργοποιήθηκε λόγω σφάλματος	1NO+1NC, λειτουργεί μόνο στο ταξίδι (όχι χειροκίνητο OFF), διαφορετικό από το βοηθητικό
	Επαφές σήματος σφάλματος	Αναφέρετε συγκεκριμένους τύπους βλαβών (υπερφόρτωση, βραχυκύκλωμα, σφάλμα γείωσης)	Βασισμένο σε μικροδιακόπτες, ενσωματωμένο με ηλεκτρονικές μονάδες ταξιδιού
Ασφάλεια & Interlocking	Περιστροφική λαβή	Εξωτερική λειτουργία μέσω πόρτας/πάνελ	Άμεση ή εκτεταμένη, με λουκέτο, IP65, κλειδαριά πόρτας
	Κλείδωμα πόρτας	Αποτρέψτε το άνοιγμα της πόρτας όταν ο διακόπτης είναι ενεργοποιημένος	Μηχανική σύνδεση, αδύνατο για πρόσβαση έκτακτης ανάγκης
	Κλειδαριά κλειδιού	Περιορίστε τη λειτουργία σε εξουσιοδοτημένο προσωπικό	Πολλαπλοί τύποι κλειδαριών (Ronis, Profalux), αφαιρούμενο κλειδί σε ON ή OFF
	Μηχανική μανδάλωση	Αποτρέψτε το ταυτόχρονο κλείσιμο δύο διακοπτών	Τύπος καλωδίου ή ράβδου, για εφαρμογές μετάβασης
Προστασία & Παρακολούθηση	Καλύμματα ακροδεκτών	Αποτρέψτε την τυχαία επαφή με ηλεκτροφόρα μέρη	IP20 έως IP40, φραγμοί φάσης, επέκταση για σύνδεση ζυγού
	Εμπόδια φάσης	Αυξήστε την απόσταση μεταξύ των φάσεων	Μονωτικό υλικό, ονομαστική 400-690V, αρθρωτός σχεδιασμός
	Συσκευή προστασίας από υπερτάσεις (SPD)	Προστατέψτε τον διακόπτη από κεραυνούς	Τύπος 1+II, παλμικό ρεύμα 12,5-15 kA, ενσωματωμένη τοποθέτηση
Επικοινωνία & Έξυπνο	Ασύρματη βοηθητική επαφή	Απομακρυσμένη παρακολούθηση κατάστασης μέσω Bluetooth/WiFi	Συμβατό με Tuya App, πλάτος 45 mm, μπαταρία ή αυτοτροφοδοτούμενο
	Ενότητα επικοινωνίας Modbus	Ενοποίηση με συστήματα BMS/SCADA	Διασύνδεση RS485, δεδομένα σε πραγματικό χρόνο, δυνατότητα τηλεχειρισμού
	Αισθητήρας ενέργειας PowerTag	Ασύρματη παρακολούθηση ενέργειας	Ακρίβεια 1%, δεδομένα 15 λεπτών, συνδεσιμότητα cloud

Μήτρα συμβατότητας αξεσουάρ (Τυπικό):

Μέγεθος πλαισίου MCCB	Shunt Trip	UVR	Βοηθητικός	Χειριστής κινητήρα	Περιστροφική λαβή
100Α-250Α	Εσωτερικός	Εσωτερικός	Εσωτερική/Εξωτερική	Εξωτερικός	Εξωτερικός
250Α-630Α	Εσωτερικός	Εσωτερικός	Εσωτερική/Εξωτερική	Εσωτερική/Εξωτερική	Εξωτερικός
630Α-1600Α	Εσωτερικός	Εσωτερικός	Εσωτερικός	Εσωτερικός	Εξωτερική/Εκτεταμένη
1600A-2000A	Εξωτερικός	Εξωτερικός	Εξωτερικός	Εξωτερικός	Εκτεταμένη/Βαρέα

Βασικές Λειτουργίες & Αρχή Λειτουργίας

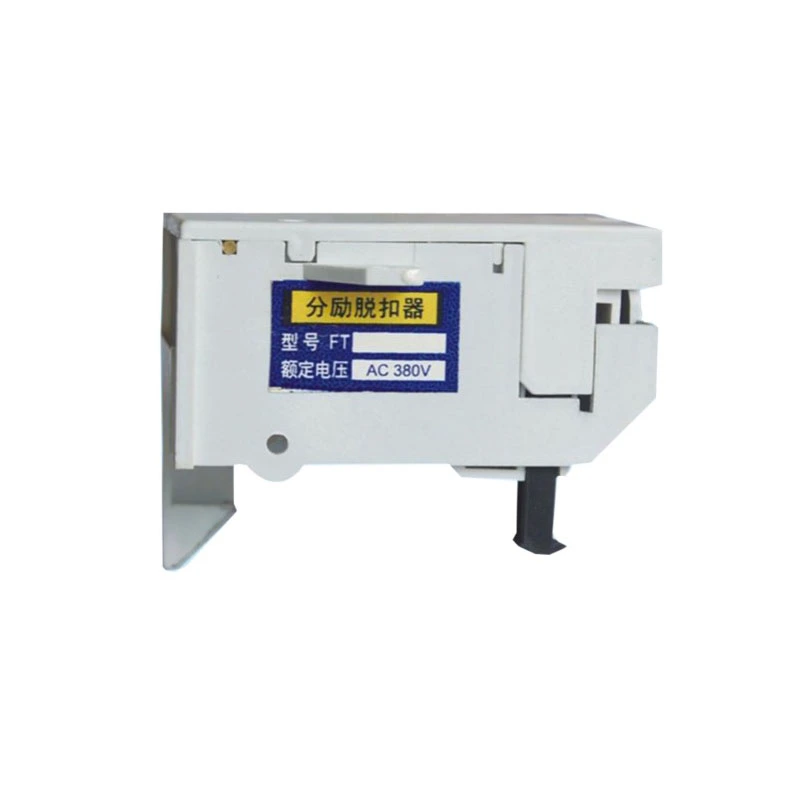

Shunt Trip (MX) - Μηχανισμός Remote Tripping

Συστατικό	Λειτουργία	Τεχνικές λεπτομέρειες
Ηλεκτρομαγνητικό πηνίο	Δημιουργεί μαγνητικό πεδίο όταν ενεργοποιείται	AC: Inrush 200VA, σφραγισμένο 20VA. DC: Inrush 200W, σφραγισμένο 20W. Κατηγορία μόνωσης F (155°C)
Μηχανισμός εμβόλου	Κτυπάει τη ράβδο απελευθέρωσης μηχανισμό	Σκληρυμένο ατσάλι, ελατήριο-επιστροφή, διαδρομή 5-10mm
Σύστημα Επικοινωνίας	Απομονωμένο από τα κυκλώματα του κύριου διακόπτη	Ενισχυμένη μόνωση, αντοχή σε παλμούς 4kV
Βάση	Εφαρμόζεται με κούμπωμα ή με βίδα στην κοιλότητα του διακόπτη	Εγκατάσταση χωρίς εργαλεία στα περισσότερα σύγχρονα MCCB

Ακολουθία λειτουργίας:

Τάση ελέγχου που εφαρμόζεται στους ακροδέκτες διακοπής διακλάδωσης (συνήθως 110-240 V AC ή 24 V DC)

Το πηνίο ενεργοποιεί, δημιουργώντας μαγνητικό πεδίο

Το έμβολο χτυπά τη ράβδο διακοπής με δύναμη 2-5N

Ο μηχανισμός απελευθερώνεται, οι κύριες επαφές ανοίγουν

Το έμβολο επιστρέφει μέσω ελατηρίου όταν αφαιρεθεί η τάση

Ο διακόπτης απαιτεί μη αυτόματη επαναφορά (επανακλείσιμο)

Εφαρμογές:

Συστήματα διακοπής έκτακτης ανάγκης (κουμπιά E-stop)

Ενσωμάτωση συστήματος συναγερμού πυρκαγιάς (αυτόματο κλείσιμο)

Απομακρυσμένη απόρριψη φορτίου (απόκριση ζήτησης)

Σχέδια μεταφοράς γεννήτριας (συγχρονισμένο άνοιγμα)

Αποδέσμευση υπότασης (MN/UVR) - Παρακολούθηση τάσης

Παράμετρος	Προσδιορισμός	Λειτουργία ασφαλείας
Τάση Pickup	0,85 × Un (ο διακόπτης μπορεί να κλείσει)	Αποτρέπει το κλείσιμο σε χαμηλή τάση
Τάση εγκατάλειψης	0,35-0,7 × Un (ρυθμιζόμενο)	Αυτόματη απενεργοποίηση υπό τάση
Χρονική καθυστέρηση	0,1s-3s (ηλεκτρονικοί τύποι)	Αποτρέπει την ενόχληση από πτώση τάσης
Συνεχές καθήκον	100% ονομαστική τάση	Το πηνίο ενεργοποιείται συνεχώς κατά την κανονική λειτουργία

Αρχή λειτουργίας: Το πηνίο UVR ενεργοποιείται συνεχώς κατά την κανονική λειτουργία, κρατώντας ένα μηχανικό μάνδαλο κλειστό. Όταν η τάση πέσει κάτω από το όριο για την καθορισμένη χρονική καθυστέρηση, το μάνδαλο απελευθερώνεται και ο διακόπτης ενεργοποιείται αυτόματα. Αυτό αποτρέπει:

Ζημιά κινητήρα από εκκίνηση χαμηλής τάσης (υψηλό ρεύμα, υπερθέρμανση)

Μη ελεγχόμενη επανεκκίνηση μετά την επαναφορά του ρεύματος (κίνδυνος ασφαλείας)

Λειτουργία του εξοπλισμού υπό μη ασφαλείς συνθήκες τάσης

Βοηθητικές Επαφές & Συναγερμός - Σηματοδότηση κατάστασης

Τύπος επαφής	Λειτουργία	Εφαρμογή

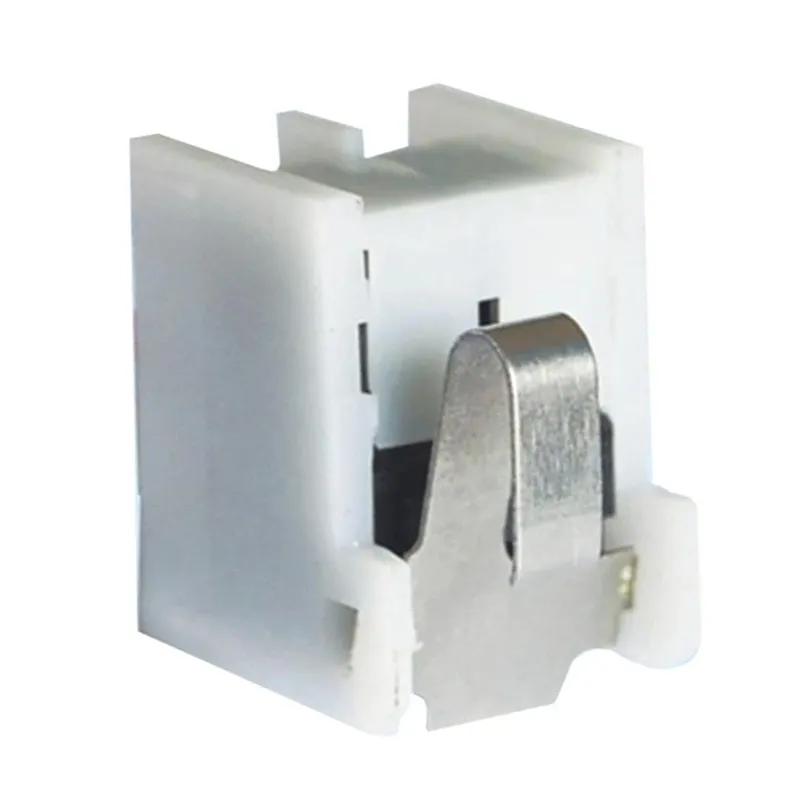

Βοηθητική επαφή (AX)	Αλλάζει κατάσταση με τις κύριες επαφές του διακόπτη	Ένδειξη κατάστασης (ON/OFF), κλείδωμα, κυκλώματα ελέγχου
Επικοινωνία συναγερμού (AL)	Λειτουργεί μόνο σε αυτόματο ταξίδι (υπερφόρτωση/βραχυκύκλωμα)	Ένδειξη βλάβης, πίνακες συναγερμού, ειδοποιήσεις συντήρησης
Συναγερμός βραχυκυκλώματος	Ειδικά για τη λειτουργία μαγνητικού ταξιδιού	Ένδειξη επιλεκτικής βλάβης
Συναγερμός υπερφόρτωσης	Ειδικά για τη λειτουργία θερμικού ταξιδιού	Έναυσμα προληπτικής συντήρησης

Αξιολογήσεις επαφών (Τυπικές):

AC-15: 10A σε 230V AC (επαγωγικά φορτία)

DC-13: 2A στα 110V DC (επαγωγικά φορτία)

Ελάχιστο φορτίο: 10mA στα 5V (συμβατότητα PLC)

Μηχανική Ζωή: 10.000-100.000 επεμβάσεις

Ηλεκτρική ζωή:5.000-50.000 λειτουργίες (με ονομαστικό φορτίο)

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Εφαρμογή	Διαμόρφωση αξεσουάρ	Τεχνικές Απαιτήσεις	Ολοκλήρωση
Βιομηχανικός Αυτοματισμός	Διαδρομή διακλάδωσης + 2×Βοηθητικός + Χειριστής κινητήρα	Έλεγχος 24V DC, γρήγορη λειτουργία (<50ms), ανάδραση θέσης	Ενσωμάτωση PLC/DCS, απομακρυσμένος έλεγχος HMI
Εμπορικά Κτίρια	UVR + Βοηθητική + Περιστροφική λαβή	230V AC, κλειδαριά πόρτας, με λουκέτο	Ενσωμάτωση BMS, διεπαφή συναγερμού πυρκαγιάς
Κέντρα Δεδομένων	Διαδρομή διαφυγής + Συναγερμός + Μονάδα επικοινωνίας	48V DC, πλεονάζουσα σηματοδότηση, Modbus/BACnet	Λογισμικό DCIM, αυτοματοποιημένη απόρριψη φορτίου
Εγκαταστάσεις Υγείας	UVR + 2×Βοηθητικό + Κλειδαριά με κλειδί	Ιατρικής ποιότητας, υψηλή αξιοπιστία, περιορισμένη πρόσβαση	Βασική διαχείριση ενέργειας, πάνελ απομόνωσης
Ανανεώσιμες Πηγές Ενέργειας	Διαδρομή διακλάδωσης + Προστασία από υπερτάσεις + Ασύρματο	Δυνατότητα 1000V DC, βαθμολόγηση εξωτερικού χώρου, απομακρυσμένη παρακολούθηση	Solar SCADA, συστήματα διαχείρισης ενέργειας
Πετρέλαιο & Αέριο	Αντιεκρηκτικά αξεσουάρ + UVR + Shunt	Πιστοποιημένο ATEX/IECEx, ανθεκτικό στη διάβρωση, τροπικό	Συστήματα διακοπής λειτουργίας έκτακτης ανάγκης (ESD)
Marine/Offshore	Τροπικά UVR + Μηχανική μανδάλωση	Περιβάλλον 55°C, ανθεκτικό στον ψεκασμό αλατιού, περιττό	Αυτοματισμός πλοίων, συγχρονισμός γεννήτριας
Υποδομή	Χειριστής κινητήρα + Εκτεταμένος περιστροφικός διακόπτης θέσης	400V AC, βαρέως τύπου, διάρκεια ζωής 50.000	Συστήματα SCADA, κέντρα τηλεχειρισμού

Παράδειγμα ολοκλήρωσης έξυπνων κτιρίων: Τα σύγχρονα αξεσουάρ MCCB επιτρέπουν την ολοκληρωμένη διαχείριση ενέργειας:

Ασύρματοι αισθητήρες PowerTag παρακολούθηση ρεύματος, τάσης, συντελεστής ισχύος ανά διακόπτη

Ασύρματες βοηθητικές επαφές μετάδοση της κατάστασης του διακόπτη στο κεντρικό σύστημα

Ταξίδια με διαφυγή ενεργοποιήστε την αυτοματοποιημένη απόρριψη φορτίου κατά τη ζήτηση αιχμής

Μονάδες Modbus ενσωματωθεί στον αυτοματισμό κτιρίων για προγνωστική συντήρηση

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας

Πρώτη ύλη IQC → Περιέλιξη ηλεκτρομαγνητικού πηνίου → Επεξεργασία εμβόλου/οπλισμού → Κατασκευή συστήματος επαφής → Χύτευση με έγχυση περιβλήματος → Υποσυναρμολόγηση → Βαθμονόμηση και δοκιμή → Τελική ενσωμάτωση → Συσκευασία

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Περιέλιξη πηνίου	Εμαγιέ σύρμα χαλκού (0,1-0,5mm), αυτοματοποιημένη περιέλιξη με έλεγχο τάσης, εμποτισμός βερνικιού κενού	Αριθμός στροφών ±1%, αντίσταση DC ±5%, διηλεκτρική αντοχή 2kV/1min, αντίσταση μόνωσης >100MΩ
Επεξεργασία εμβόλου/οπλισμού	Μεταλλουργία σκόνης χάλυβα ψυχρής έλασης ή σιδήρου, λείανση ακριβείας, σκλήρυνση (HRC 45-55), επιφανειακή επεξεργασία	Ανοχή διαστάσεων ±0,02mm, φινίρισμα επιφάνειας Ra 0,8, μαγνητική διαπερατότητα >5000
Επικοινωνία Κατασκευή	Ασήμι-νικέλιο (AgNi 90/10) ή οξείδιο αργύρου-καδμίου (AgCdO), σφράγιση, πριτσίνωμα ή συγκόλληση σε φορείς χαλκού	Σκληρότητα HV 80-120, αντίσταση επαφής <50mΩ, δύναμη συγκόλλησης >50MPa
Χύτευση κατοικιών	PA66 GF30 ή PBT GF30, έγχυση 280-320°C, αρθρωτότητα 17,5 mm για συμβατότητα ράγας DIN	Ανοχή διαστάσεων ±0,1mm, δείκτης παρακολούθησης >600V, UL 94 V-0
Εαρινή Βιομηχανία	Ανθρακούχο χάλυβα με σκληρυμένο λάδι SWOSC-V ή ανοξείδωτο ατσάλι 301, περιέλιξη CNC, θερμική επεξεργασία	Διάρκεια κούρασης >100.000 κύκλοι, ποσοστό ελατηρίου ±10%, χαλάρωση <5%
Υποσυνέλευση	Ενσωμάτωση πηνίου-εμβόλου-επαφής, ρύθμιση διαδρομής, δοκιμή μηχανισμού κουμπώματος	Τάση λειτουργίας 0,85-1,1×Un, δύναμη απενεργοποίησης 2-5N, χρόνος απόκρισης <50ms
Τελική βαθμονόμηση	Επαλήθευση τάσης παραλαβής/απόρριψης (UVR), μέτρηση χρόνου λειτουργίας (διαδρομή διακλάδωσης), αντίσταση επαφής	100% αυτοματοποιημένη δοκιμή, καταγραφή δεδομένων, ιχνηλασιμότητα κωδικοποίηση QR

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Σύρμα πηνίου	Επισμαλτωμένο σύρμα χαλκού Κατηγορίας F (155°C) ή Κατηγορίας H (180°C)	IEC 60317, NEMA MW 35	Τάση διάσπασης >2kV, ικανότητα συγκόλλησης 390°C/2s, ευελιξία
Μαγνητικός Πυρήνας	Ελασματοποιήσεις από χάλυβα πυριτίου (0,35-0,5 mm) ή συμπαγές σίδηρο	IEC 60404-8, JIS C 2552	Υψηλή διαπερατότητα, χαμηλή καταναγκαστική ικανότητα, σταθερές μαγνητικές ιδιότητες
Έμβολο/Οπλισμός	Χάλυβας ψυχρής έλασης SPCC ή σκόνη σιδήρου (Fe-99%)	JIS G 3141, MPIF Standard 35	HRC 45-55, φινίρισμα επιφάνειας Ra 0,8, αντοχή στη διάβρωση
Επαφές	Ασήμι-νικέλιο (AgNi 90/10) ή AgCdO	ASTM B152, IEC 60368	Αγωγιμότητα >90% IACS, αντοχή στη διάβρωση τόξου, αντισυγκόλληση
Επικοινωνήστε με τα Springs	Χαλκός από βηρύλλιο (CuBe2 C17200) ή ανοξείδωτος χάλυβας 301	ASTM B196	Διάρκεια κούρασης >100.000 κύκλοι, σταθερή πίεση, αντοχή στη διάβρωση
Στέγαση	PA66 GF30 ή PBT GF30, επιβραδυντικό φλόγας	IEC 60664-1, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 160°C, αντοχή κρούσης >7 kJ/m²
Τερματικά	Ορείχαλκος C36000 ή χαλκός C11000 με επικασσιτέρευση	ASTM B16/B187	Πυκνότητα ρεύματος 1,0-1,5 A/mm², αντοχή ροπής 1,5-2,5 Nm
Κλιπ ράγας DIN	Χάλυβας ελατηρίου 65Mn ή ανοξείδωτο ατσάλι 304	GB/T 1222, ISO 3506	Δύναμη σφιγκτήρα 50-100N, 10.000 κούραση κύκλου, αντοχή στη διάβρωση

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Εφαρμοστέες Απαιτήσεις
IEC 60947-2	Διακόπτης χαμηλής τάσης - Διακόπτες κυκλώματος	Συμβατότητα αξεσουάρ, συντονισμός με διακόπτη, αντοχή σε βραχυκύκλωμα
IEC 60947-4-1	Επαφές και εκκινητήρες κινητήρα	Απόδοση χειριστή κινητήρα, απαιτήσεις κυκλώματος ελέγχου
IEC 60947-5-1	Συσκευές κυκλώματος ελέγχου και στοιχεία μεταγωγής	Βαθμολογίες βοηθητικών επαφών, ηλεκτρική αντοχή, σημάνσεις ακροδεκτών
RoHS/REACH	Περιβαλλοντική συμμόρφωση	Περιορισμοί επικίνδυνων ουσιών, δηλώσεις υλικών

Υποχρεωτικές δοκιμές τύπου (IEC 60947-2 / IEC 60947-5-1)

Κατηγορία δοκιμής	Συγκεκριμένο τεστ	Κριτήρια Αποδοχής
Ηλεκτρική Αντοχή	10.000 λειτουργίες σε ονομαστικό ρεύμα (AC-15/DC-13)	Φθορά επαφής <50%, χωρίς συγκόλληση, συνεπής λειτουργία
Μηχανική Αντοχή	100.000 λειτουργίες χωρίς φορτίο	<5% μετατόπιση παραμέτρων, καμία μηχανική βλάβη
Διηλεκτρικές ιδιότητες	2kV AC/1min (κυκλώματα ελέγχου), παλμός 4kV	Χωρίς βλάβη, χωρίς αναβοσβήνει
Άνοδος θερμοκρασίας	Συνεχής λειτουργία σε ονομαστική τάση/ρεύμα	Πηνίο ≤85K (Κλάση F), ακροδέκτες ≤80K
Σοκ & Δόνηση	IEC 60068-2-27 (σοκ), IEC 60068-2-6 (δόνηση)	Χωρίς λανθασμένη λειτουργία, χωρίς ζημιά, λειτουργικό μετά τη δοκιμή
Περιβαλλοντική	Υγρή θερμότητα (IEC 60068-2-30), κρύα, ξηρή θερμότητα	Λειτουργικό μετά την προετοιμασία, χωρίς διάβρωση
EMC	Ανοσία σε διεξαχθείσες/ακτινοβολούμενες παρεμβολές	Χωρίς λειτουργία όχλησης, EN 60947-2 Παράρτημα F

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Εμαγιέ σύρμα	Διάμετρος, τάση διάσπασης, επιμήκυνση, ικανότητα συγκόλλησης	AQL 0,65	Μικρόμετρο, διηλεκτρικός ελεγκτής, μηχανή εφελκυσμού
Μαγνητικός χάλυβας	Διαπερατότητα, απώλεια πυρήνα, επίστρωση μόνωσης	Ανά παρτίδα	Σκελετός Epstein, δοκιμαστικό μονόφυλλου
Ασημένιες επαφές	Καθαρότητα, σκληρότητα, πυκνότητα, ανοχή διαστάσεων	Ανά παρτίδα	Φασματόμετρο, ελεγκτής σκληρότητας, CMM
Πλαστικοί κόκκοι	Περιεκτικότητα σε γυαλί, ιξώδες, υγρασία, ευφλεκτότητα	Ανά παρτίδα	Δείκτης ροής τήγματος, συσκευή DSC, UL 94
Χάλυβας ελατηρίου	Αντοχή σε εφελκυσμό, αντοχή στην κόπωση, διαμόρφωση	Ανά παρτίδα	Μηχάνημα εφελκυσμού, ελεγκτής κόπωσης

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Περιέλιξη πηνίου	Αριθμός στροφών, τάση, αντίσταση, μόνωση	Κάθε μονάδα	Αυτοματοποιημένη περιέλιξη με ανάδραση, ωμόμετρο
Επεξεργασία εμβόλου	Ανοχή διαστάσεων, φινίρισμα επιφάνειας, σκληρότητα	Κάθε 100 μονάδες	CMM, προφιλόμετρο, σκληρόμετρο
Συναρμολόγηση επαφής	Ευθυγράμμιση, πίεση, αντίσταση, ποιότητα συγκόλλησης	Κάθε 100 μονάδες	Μετρητής δύναμης, μικρο-ωμόμετρο, XRF
Χύτευση κατοικιών	Θερμοκρασία, πίεση, ακρίβεια διαστάσεων	Κάθε κύκλος	Παρακολούθηση SCADA, διαγράμματα SPC
Υποσυναρμολόγηση	Τάση λειτουργίας, διαδρομή, χρόνος απόκρισης	Κάθε μονάδα	Αυτοματοποιημένος πάγκος δοκιμών, καταγραφή δεδομένων

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Εύρος τάσης λειτουργίας	0,85-1,1×Un (παραλαβή), >0,2×Un (αποχώρηση για UVR)	100%
Χρόνος απόκρισης (διαδρομή διαφυγής)	<50ms στην ονομαστική τάση	100%
Αντοχή επαφής	<50mΩ (βοηθητικό), <100mΩ (συναγερμός)	100%
Διηλεκτρική τάση αντοχής	2kV AC/1min	100%
Αντοχή μόνωσης	>100MΩ @ 500V DC	100%
Μηχανική λειτουργία	10 κύκλοι, λεία, χωρίς κόλλημα	100%
Συμβατότητα Snap-fit	Ζευγαρώνει με καθορισμένο πλαίσιο MCCB	100%
Οπτικός & διαστατικός έλεγχος	Σήμανση μονιμότητα, αρθρωτότητα	100%
Δειγματοληψία ηλεκτρικής αντοχής	1.000 λειτουργίες με ονομαστικό φορτίο	AQL 1.0
Ακεραιότητα συσκευασίας	Δοκιμή πτώσης, δόνηση (ISTA 3A)	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Περιέλιξη πηνίου	Μηχανές περιελίξεων CNC (Nittoku/Marsilli) με έλεγχο τάσης	Παραγωγή πηνίου ακριβείας	20.000 πηνία/ημέρα
Σφράγιση & Μορφοποίηση	Προοδευτική πρέσα μήτρας 60 τόνων (Bruderer)	Σφράγιση επαφής, διαμόρφωση ελατηρίου	30.000 εξαρτήματα/ημέρα
Χύτευση με έγχυση	Θερμοπλαστική πρέσα 80 τόνων (Arburg)	Στέγαση, περιβλήματα, κλιπ ράγας DIN	10.000 κατοικίες/ημέρα
Συνέλευση	Εργατική συνέλευση	Υποσυναρμολόγηση, βαθμονόμηση, δοκιμή	5.000 αξεσουάρ/ημέρα ανά γραμμή
Εξοπλισμός δοκιμής	Αυτοματοποιημένος πάγκος δοκιμών αξεσουάρ	Λειτουργικά χαρακτηριστικά, συγχρονισμός, αντοχή	1.000 μονάδες/ώρα
	Μηχανικός ελεγκτής αντοχής	Επαλήθευση κύκλου 100.000	200 μονάδες ταυτόχρονα
	Θάλαμος δοκιμής EMC	Δοκιμή ανοσίας/εκπομπών	100 μονάδες/ημέρα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
Διαδρομές διακλάδωσης (όλες οι τάσεις)	300.000 μονάδες	4-5 εβδομάδες	3 μέρες
Απελευθερώσεις υπότασης	200.000 μονάδες	4-5 εβδομάδες	3 μέρες
Βοηθητικές επαφές	500.000 μονάδες	4-5 εβδομάδες	3 μέρες
Χειριστές κινητήρων	50.000 μονάδες	4-5 εβδομάδες	5 μέρες
Ενότητες Επικοινωνίας	30.000 μονάδες	4-5 εβδομάδες	5 μέρες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Ηλεκτρομαγνητικός σχεδιασμός, φυσική επαφής, ενσωματωμένα συστήματα, ασύρματη επικοινωνία	Ανάπτυξη νέων αξεσουάρ, έξυπνες δυνατότητες, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (30+ πατέντες)
Μηχανική Διαδικασιών	15 μηχανικοί	Αυτοματισμός περιέλιξης πηνίου, σφράγιση ακριβείας, χύτευση πλαστικού, λιτή κατασκευή	Βελτιστοποίηση παραγωγής, βελτίωση απόδοσης (>99%), μείωση κόστους
Δοκιμή & Επικύρωση	12 μηχανικοί	Συμμόρφωση με το IEC 60947, δοκιμή αντοχής, EMC, περιβαλλοντική προσομοίωση	Συντονισμός δοκιμών τύπου, ανάλυση αστοχίας, διαχείριση πιστοποίησης
Μηχανική Εφαρμογών	10 μηχανικοί	Ενοποίηση MCCB, συστήματα ελέγχου, διεπαφή BMS/SCADA	Τεχνική υποστήριξη πελατών, σχεδιασμός συστήματος, θέση σε λειτουργία
Διασφάλιση Ποιότητας	25 τεχνικοί	ISO 9001, IATF 16949, στατιστικός έλεγχος διεργασιών, μετρολογία	Έλεγχος προμηθευτή, έλεγχος διαδικασίας, διορθωτικές ενέργειες, βαθμονόμηση

Γιατί ξεχωρίζει η κατασκευή αξεσουάρ MCCB

Η παραγωγική μας μονάδα αντιπροσωπεύει40 χρόνια εξειδίκευσης σε εξαρτήματα διακοπτών χαμηλής τάσης, παρέχοντας εξαρτήματα MCCB που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Διακοπτικός-εγγενής σχεδιασμός: Εξαρτήματα σχεδιασμένα ειδικά για απρόσκοπτη ενσωμάτωση με μεγάλες πλατφόρμες MCCB (Schneider NSX, ABB Tmax, Eaton NZM, Chint NXM), εξασφαλίζοντας εγκατάσταση χωρίς εργαλεία και αξιόπιστη λειτουργία

Έξυπνη καινοτομία αξεσουάρ: Ιδιόκτητες ασύρματες βοηθητικές επαφές και αισθητήρες παρακολούθησης ενέργειας που μετατρέπουν τους συμβατικούς διακόπτες σε έξυπνες συσκευές με δυνατότητα IoT χωρίς αντικατάσταση διακόπτη

Καθετή ενσωμάτωση:Εσωτερική περιέλιξη πηνίου με εμποτισμό κενού, σφράγιση επαφών ακριβείας και θερμοπλαστικό καλούπωμα που εξασφαλίζει πλήρη ποιοτικό έλεγχο και γρήγορη προσαρμογή

Δοκιμαστική υποδομή: $2 εκατ.+ επενδύσεις σε αυτοματοποιημένες δοκιμές, συμπεριλαμβανομένων επαλήθευσης μηχανικής αντοχής 100.000 κύκλων, δοκιμή ανοσίας EMC και δοκιμή συμβατότητας MCCB

Γρήγορη προσαρμογή: Ευέλικτη κατασκευή που επιτρέπει την προσαρμογή τάσης, διαμόρφωσης επαφών και πρωτοκόλλου επικοινωνίας με χρόνους παράδοσης 2 εβδομάδων

Ψηφιακή κατασκευή: Εφαρμογή Industry 4.0 με πλήρη ιχνηλασιμότητα, αναλύσεις πρόβλεψης ποιότητας και αυτοματοποιημένη βαθμονόμηση που διασφαλίζει ±3% συνέπεια παραμέτρων

Για τεχνικές προδιαγραφές, επαλήθευση συμβατότητας MCCB, ενσωμάτωση έξυπνου κτιρίου ή προγραμματισμό εργοστασιακών ελέγχων, η ομάδα μηχανικών μας παρέχει απευθείας συμβουλές για να διασφαλίσει ότι τα συστήματα ηλεκτρικής προστασίας και ελέγχου σας πληρούν τόσο τις λειτουργικές απαιτήσεις όσο και τους μακροπρόθεσμους στόχους αξιοπιστίας.

View as

MCCB Shunt Release

Ανακαλύψτε το CDADA MCCB Shunt Release για απομακρυσμένο έλεγχο των λειτουργιών του διακόπτη κυκλώματος σας. Διατίθεται σε 220V AC/DC, είναι ιδανικό για εφαρμογές που απαιτούν άμεση αποσύνδεση. Εύκολη εγκατάσταση, με προ-συνδεδεμένη καλωδίωση από το εργοστάσιο—απλώς προσθέστε το σήμα ελέγχου σας. Ιδανικό για βιομηχανικά και εμπορικά συστήματα ασφαλείας.

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Βοηθητική επαφή MCCB

Το CDADA είναι ο κατασκευαστής και προμηθευτής του MCCB Auxiliary Contact, αυτό το προϊόν μπορεί να είναι η λύση σας για την παρακολούθηση και τον έλεγχο των καταστάσεων του διακόπτη κυκλώματος. Διατίθεται σε διαμορφώσεις όπως 2NO/2NC, είναι ιδανικό για σηματοδότηση της κατάστασης ανοίγματος/κλεισίματος. Προκαλωδιωμένο για εύκολη εγκατάσταση, ιδανικό για βιομηχανικά συστήματα ελέγχου. Εμπιστευτείτε το CDADA για αξιοπιστία και απόδοση.

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Η CDADA είναι Αξεσουάρ MCCB κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.

Συστάσεις ειδήσεων
