Τι κάνει ένα MCCB με προστασία από διαρροές σημαντικό για ασφαλέστερη διανομή ενέργειας;

1. Τι είναι ένα MCCB με προστασία από διαρροές;

Ένας διακόπτης κυκλώματος διαμορφωμένης θήκης, που συνήθως ονομάζεται MCCB, έχει σχεδιαστεί για να προστατεύει τα ηλεκτρικά κυκλώματα χαμηλής τάσης από συνθήκες όπως υπερφόρτωση και βραχυκύκλωμα. Σε αντίθεση με έναν βασικό προστατευτικό διακόπτη, ένα MCCB μπορεί να επιλεγεί σε ένα ευρύ φάσμα τιμών ρεύματος και χωρητικοτήτων διακοπής, καθιστώντας το κατάλληλο για εμπορικά και βιομηχανικά συστήματα διανομής.

ΕναMCCB με προστασία διαρροήςπροσθέτει ανίχνευση υπολειπόμενου ρεύματος ή διαρροής γείωσης σε αυτές τις συμβατικές λειτουργίες προστασίας. Όταν ανιχνευτεί ένα μη φυσιολογικό ρεύμα διαρροής και φτάσει στο διαμορφωμένο επίπεδο λειτουργίας, ο μηχανισμός προστασίας μπορεί να ξεκινήσει μια διακοπή και να αποσυνδέσει το επηρεαζόμενο κύκλωμα.

Αυτός ο συνδυασμός είναι ιδιαίτερα χρήσιμος όταν οι ηλεκτρολόγοι θέλουν πολλαπλά στρώματα προστασίας χωρίς να δημιουργούν μια άσκοπα περίπλοκη διάταξη πάνελ. Τα εμπορικά προϊόντα διατίθενται ως ολοκληρωμένες λύσεις MCCB-plus-residual-current ή ως MCCB σε συνδυασμό με συμβατές μονάδες υπολειπόμενου ρεύματος. Το IEC 60947-2 περιλαμβάνει απαιτήσεις για διακόπτες κυκλώματος που ενσωματώνουν προστασία από υπολειπόμενο ρεύμα, ενώ οι κατασκευαστές ενδέχεται να παρέχουν διαφορετικές διαμορφώσεις και εύρη προσαρμογής.

2. Πώς λειτουργεί η προστασία από διαρροές;

Σε ένα υγιές ηλεκτρικό κύκλωμα, το ρεύμα που ρέει μέσω των εξερχόμενων αγωγών θα πρέπει να αντιστοιχεί κατάλληλα με το ρεύμα που επιστρέφει μέσω του κυκλώματος. Μια κατάσταση διαρροής εμφανίζεται όταν μέρος του ρεύματος παίρνει μια ακούσια διαδρομή, όπως φθορά της μόνωσης, συνδεδεμένο εξοπλισμό ή ένα άτομο που έρχεται σε επαφή με ένα εξάρτημα που είναι ενεργοποιημένο.

Η προστασία από διαρροές παρακολουθεί το υπολειπόμενο ρεύμα που σχετίζεται με αυτήν την ανισορροπία. Εάν το μετρούμενο υπολειμματικό ρεύμα υπερβεί το ρυθμισμένο όριο λειτουργίας της συσκευής, το σύστημα προστασίας στέλνει ένα σήμα διακοπής στον μηχανισμό MCCB.

Ανάλογα με το σχεδιασμό του προϊόντος, η προστασία από διαρροές μπορεί να παρέχει ρυθμιζόμενο υπολειπόμενο ρεύμα λειτουργίας, χρονική καθυστέρηση, λειτουργικότητα δοκιμής, ένδειξη συναγερμού ή άλλες λειτουργίες παρακολούθησης. Τα εμπορικά προϊόντα προστασίας από διαρροές MCCB δείχνουν ότι οι ρυθμίσεις ευαισθησίας και καθυστέρησης μπορεί να διαφέρουν σημαντικά ανάλογα με την προβλεπόμενη εφαρμογή.

Γιατί διαφέρει αυτό από την προστασία υπερφόρτωσης;

Η προστασία υπερφόρτωσης και η προστασία από διαρροές ανταποκρίνονται σε διαφορετικά προβλήματα. Ένα υπερφορτωμένο κύκλωμα μπορεί να τραβήξει υπερβολικό ρεύμα επειδή είναι συνδεδεμένα πάρα πολλά φορτία ή επειδή ο εξοπλισμός λειτουργεί πέρα ​​από την προβλεπόμενη χωρητικότητά του. Ένα σφάλμα διαρροής, ωστόσο, αφορά το ρεύμα που διαφεύγει από την προβλεπόμενη αγώγιμη διαδρομή του.

Επομένως, η απλή αύξηση της ικανότητας προστασίας από υπερφόρτωση δεν παρέχει αυτόματα κατάλληλη προστασία από διαρροές. Οι δύο λειτουργίες θα πρέπει να εξετάζονται χωριστά κατά το σχεδιασμό ενός συστήματος διανομής ηλεκτρικής ενέργειας.

3. Ποια ηλεκτρικά προβλήματα μπορεί να αντιμετωπίσει;

Ο ηλεκτρικός εξοπλισμός που χρησιμοποιείται σε εργοστάσια, εμπορικά κτίρια και έργα υποδομής μπορεί να λειτουργεί για μεγάλες περιόδους υπό απαιτητικές συνθήκες. Η υγρασία, η σκόνη, η γήρανση της μόνωσης, οι μηχανικές βλάβες, τα σφάλματα εγκατάστασης και η φθορά του εξοπλισμού μπορούν όλα να συμβάλουν σε μη φυσιολογικές διαδρομές ρεύματος.

Το πραγματικό επίπεδο προστασίας εξαρτάται από το πλήρες ηλεκτρικό σύστημα, τη διαμόρφωση της συσκευής και τις συνθήκες εγκατάστασης. Ένα MCCB με προστασία από διαρροές θα πρέπει επομένως να αντιμετωπίζεται ως μέρος ενός σωστά σχεδιασμένου συστήματος προστασίας παρά ως καθολική λύση για κάθε ηλεκτρικό κίνδυνο.

4. Γιατί να συνδυάσετε το MCCB και την προστασία από διαρροές;

Για πολλά ηλεκτρολογικά έργα, το κύριο αξιοθέατο είναι η ικανότητα αντιμετώπισης πολλών απαιτήσεων προστασίας στο πλαίσιο μιας συντονισμένης διάταξης συσκευών. Αυτό μπορεί να είναι πολύτιμο όπου ο χώρος του πίνακα, ο χρόνος εγκατάστασης και ο συντονισμός του συστήματος είναι σημαντικοί.

1. Πολλαπλές Λειτουργίες Προστασίας

Μια σωστά διαμορφωμένη συσκευή μπορεί να παρέχει προστασία υπερφόρτωσης, βραχυκυκλώματος και υπολειπόμενου ρεύματος εντός της ίδιας αρχιτεκτονικής προστασίας. Αυτό διευκολύνει τους μηχανικούς να καθορίσουν μια καθορισμένη στρατηγική προστασίας για ένα κύκλωμα τροφοδοσίας ή διανομής.

2. Πιο αποτελεσματικός σχεδιασμός πίνακα

Τα ενσωματωμένα ή ταιριαστά εξαρτήματα προστασίας μπορούν να μειώσουν την ανάγκη για ξεχωριστές συσκευές, καλωδιώσεις και διατάξεις τοποθέτησης. Οι κατασκευαστές MCCB που προστατεύονται από υπολειμματικό ρεύμα επισημαίνουν συγκεκριμένα τη συμπαγή εγκατάσταση και τις μειωμένες απαιτήσεις εξαρτημάτων ως πρακτικά πλεονεκτήματα.

3. Ρυθμιζόμενη προστασία

Ορισμένα προϊόντα παρέχουν ρυθμιζόμενα κατώφλια υπολειπόμενου ρεύματος και χρονικές καθυστερήσεις. Αυτό επιτρέπει στη διάταξη προστασίας να προσαρμόζεται σε διαφορετικά κυκλώματα αντί να βασίζεται σε μία σταθερή ρύθμιση για κάθε εφαρμογή.

4. Ευκολότερος Σχεδιασμός Συστήματος

Όταν εξετάζονται μαζί οι απαιτήσεις υπερφόρτωσης, βραχυκυκλώματος και διαρροής, οι μηχανικοί μπορούν να αξιολογήσουν την πλήρη στρατηγική προστασίας αντί να επιλέγουν ανεξάρτητα μεμονωμένα εξαρτήματα.

5. Πού χρησιμοποιείται ένα MCCB με προστασία από διαρροές;

Η κατάλληλη εφαρμογή εξαρτάται από τον ηλεκτρικό σχεδιασμό, τις τοπικές απαιτήσεις και τις προδιαγραφές του προϊόντος. Οι τυπικοί τομείς εφαρμογής περιλαμβάνουν:

• Πίνακες διανομής επαγγελματικών κτιρίων
• Βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας
• Εργοστασιακός εξοπλισμός παραγωγής
• Τροφοδότες κινητήρων και μηχανημάτων
• Εργαστήρια και εγκαταστάσεις παραγωγής
• Υποδομές και εγκαταστάσεις κοινής ωφέλειας
• Ηλεκτρικός εξοπλισμός που απαιτεί παρακολούθηση διαρροής γείωσης
• Συστήματα διανομής όπου ο χώρος του πίνακα είναι περιορισμένος
• Έργα που απαιτούν συντονισμένη προστασία υπερφόρτωσης, βραχυκυκλώματος και υπολειπόμενου ρεύματος

Τα MCCB χρησιμοποιούνται ευρέως στη βιομηχανική και εμπορική διανομή, επειδή οι τρέχουσες αξιολογήσεις τους και οι δυνατότητες διακοπής μπορούν να καλύψουν εφαρμογές πέρα ​​από το τυπικό εύρος των μικρών διακοπτών διακλάδωσης.

6. Τι πρέπει να ελέγχουν οι αγοραστές πριν από την επιλογή;

Η επιλογή ενός MCCB με προστασία διαρροής με βάση μόνο την ονομαστική ένταση ρεύματος μπορεί να δημιουργήσει προβλήματα κατά την εγκατάσταση. Οι αγοραστές θα πρέπει να παρέχουν στον κατασκευαστή ή στον ηλεκτρολόγο μηχανικό επαρκείς πληροφορίες συστήματος πριν επιβεβαιώσουν ένα μοντέλο.

1. Ονομαστικό ρεύμα:Προσδιορίστε το αναμενόμενο συνεχές φορτίο και επιλέξτε μια κατάλληλη ονομαστική τιμή ρεύματος με βάση την πλήρη σχεδίαση του κυκλώματος.
2. Τάση λειτουργίας:Επιβεβαιώστε την τάση του συστήματος και εάν το προϊόν είναι κατάλληλο για την προβλεπόμενη εφαρμογή AC.
3. Αριθμός πόλων:Ελέγξτε εάν το σύστημα απαιτεί 3P, 4P ή άλλη διαμόρφωση.
4. Δυνατότητα βραχυκυκλώματος:Επαληθεύστε το διαθέσιμο μελλοντικό ρεύμα σφάλματος και βεβαιωθείτε ότι ο διακόπτης έχει την κατάλληλη ονομαστική τιμή διακοπής.
5. Ευαισθησία διαρροής:Προσδιορίστε το υπολειπόμενο ρεύμα λειτουργίας που απαιτείται για την επιδιωκόμενη στρατηγική προστασίας.
6. Χρονική καθυστέρηση:Σκεφτείτε εάν απαιτείται στιγμιαία λειτουργία ή χρονική καθυστέρηση απόκρισης για συντονισμό με συσκευές ανάντη ή κατάντη.
7. Προϋποθέσεις εγκατάστασης:Ελέγξτε τη θερμοκρασία περιβάλλοντος, το περίβλημα, την υγρασία, το υψόμετρο και άλλους σχετικούς περιβαλλοντικούς παράγοντες.
8. Πρότυπα και πιστοποιήσεις:Επιβεβαιώστε τα πρότυπα και τις εγκρίσεις που απαιτούνται στην αγορά-στόχο.

7. Επεξήγηση βασικών παραμέτρων

Οι ακόλουθες παράμετροι είναι ιδιαίτερα σημαντικές όταν συγκρίνετε διαφορετικά προϊόντα προστασίας από διαρροές MCCB.

Για παράδειγμα, τα τρέχοντα εμπορικά προϊόντα με προστασία υπολειπόμενου ρεύματος μπορεί να προσφέρουν διαφορετικούς συνδυασμούς ονομαστικού ρεύματος, διαμόρφωσης πόλων, τάσης λειτουργίας και ικανότητας θραύσης. Αυτές οι προδιαγραφές θα πρέπει πάντα να ελέγχονται με βάση το πραγματικό φύλλο δεδομένων του προϊόντος αντί να λαμβάνονται υπόψη μόνο από την κατηγορία προϊόντος.

8. MCCB με προστασία από διαρροές έναντι ξεχωριστών συσκευών προστασίας

Τόσο οι ολοκληρωμένες όσο και οι χωριστές ρυθμίσεις προστασίας μπορεί να είναι τεχνικά κατάλληλες. Η καλύτερη διαμόρφωση εξαρτάται από την ηλεκτρική αρχιτεκτονική του έργου, τις απαιτήσεις χώρου, τη στρατηγική συντονισμού και τις προτιμήσεις προμήθειας.

Το σημαντικό σημείο είναι ότι η ενσωμάτωση δεν σημαίνει αυτόματα καταλληλότητα. Ο επιλεγμένος συνδυασμός πρέπει να εξακολουθεί να ικανοποιεί τις ηλεκτρικές απαιτήσεις της εγκατάστασης.

9. Θέματα εγκατάστασης και συντήρησης

Η σωστή εγκατάσταση είναι εξίσου σημαντική με την επιλογή του σωστού διακόπτη. Ακόμη και ένα καλά σχεδιασμένο MCCB με προστασία από διαρροές ενδέχεται να μην παρέχει την επιδιωκόμενη απόδοση εάν η καλωδίωση, η διάταξη γείωσης, οι ρυθμίσεις ή το περιβάλλον εγκατάστασης είναι λανθασμένα.

Ελέγξτε προσεκτικά την καλωδίωση

Ακολουθήστε το διάγραμμα καλωδίωσης του κατασκευαστή και τις οδηγίες εγκατάστασης. Οι αγωγοί φάσης και ουδέτερος, κατά περίπτωση, πρέπει να είναι διατεταγμένοι σωστά ώστε το σύστημα ανίχνευσης υπολειπόμενου ρεύματος να λειτουργεί όπως προβλέπεται.

Επαληθεύστε τη ρύθμιση διαρροής

Μην υποθέτετε ότι η χαμηλότερη διαθέσιμη ρύθμιση ρεύματος διαρροής είναι αυτόματα κατάλληλη. Η ρύθμιση πρέπει να αντιστοιχεί στην προβλεπόμενη λειτουργία προστασίας και στα ηλεκτρικά χαρακτηριστικά του κυκλώματος.

Εξετάστε την Επιλεκτικότητα

Τα μεγάλα συστήματα διανομής μπορεί να περιέχουν πολλαπλές προστατευτικές διατάξεις. Τα χαρακτηριστικά λειτουργίας τους θα πρέπει να επανεξεταστούν μαζί, έτσι ώστε ένα κατάλληλο κατάντη σφάλμα να μην αποσυνδέει άσκοπα πολύ μεγαλύτερο τμήμα της εγκατάστασης.

Εκτελέστε Λειτουργικό Έλεγχο

Όταν το προϊόν παρέχει λειτουργία δοκιμής, η δοκιμή πρέπει να ακολουθεί τη διαδικασία που συνιστά ο κατασκευαστής και τις απαιτήσεις που ισχύουν για την εγκατάσταση. Ορισμένες συσκευές υπολειπόμενου ρεύματος παρέχουν λειτουργίες δοκιμής και πρόσθετες λειτουργίες παρακολούθησης.

10. Shanghai DaDa Electric Co., Ltd. and Leakage Protection Solutions

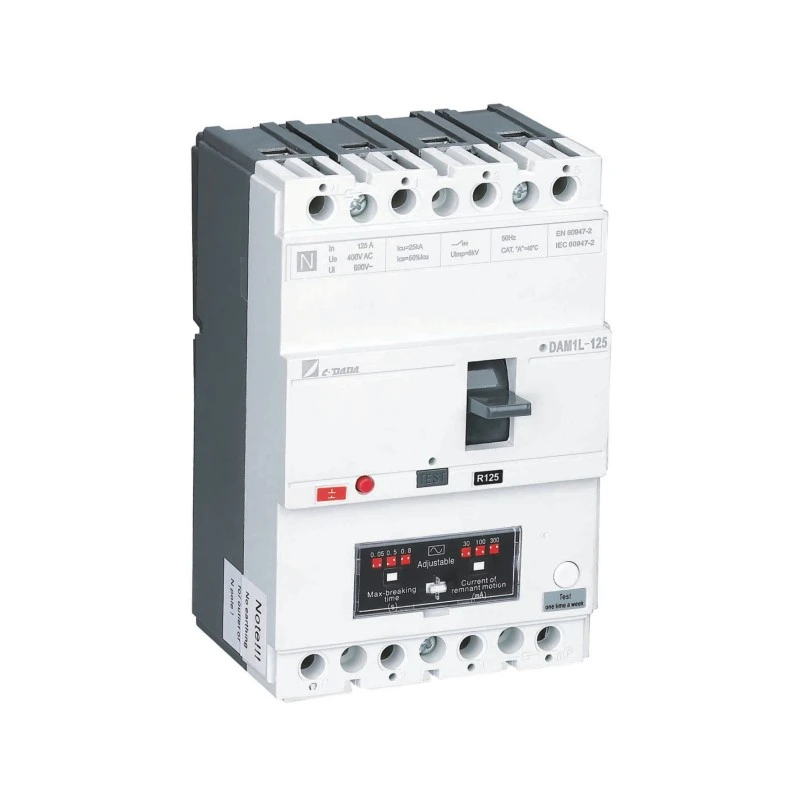

Η Shanghai DaDa Electric Co., Ltd. παρέχει λύσεις MCCB σχεδιασμένες για εφαρμογές όπου η συμβατική προστασία κυκλώματος και η προστασία από διαρροές πρέπει να συνεργάζονται. Η σειρά DAM1L του είναι ένα παράδειγμα MCCB με ενσωματωμένη προστασία από υπολειμματικό ρεύμα, σχεδιασμένο για εφαρμογές όπως ηλεκτρικά συστήματα κτιρίων, βιομηχανικές εγκαταστάσεις και άλλα περιβάλλοντα διανομής χαμηλής τάσης.

Οι πληροφορίες προϊόντος υποδεικνύουν διαμορφώσεις όπως κατασκευή τεσσάρων πόλων, ευρύ φάσμα ονομαστικού ρεύματος και ρυθμιζόμενη προστασία έναντι διαρροής γείωσης. Ανάλογα με το μοντέλο, το ρεύμα λειτουργίας διαρροής μπορεί να διαμορφωθεί σε ένα καθορισμένο εύρος, επιτρέποντας την προσαρμογή της στρατηγικής προστασίας σε διαφορετικές εφαρμογές.

Για αγοραστές, διανομείς, κατασκευαστές πινάκων και ηλεκτρικούς εργολάβους στο εξωτερικό, η πιο χρήσιμη προσέγγιση είναι να παρέχετε στον προμηθευτή τις απαιτήσεις του έργου πριν ζητήσετε προσφορά. Αυτό βοηθά να προσδιορίσετε εάν η απαιτούμενη βαθμολογία ρεύματος, η διάταξη των πόλων, η ρύθμιση διαρροής, η ικανότητα θραύσης και η πιστοποίηση είναι διαθέσιμα στην προβλεπόμενη διαμόρφωση.

Πληροφορίες που πρέπει να συμπεριληφθούν σε μια έρευνα

• Απαιτούμενο ονομαστικό ρεύμα
• Τάση και συχνότητα συστήματος
• Αριθμός πόλων
• Απαιτούμενη ευαισθησία διαρροής-ρεύματος
• Απαιτούμενη λειτουργία χρονικής καθυστέρησης
• Αναμενόμενο ρεύμα βραχυκυκλώματος ή απαιτούμενη ικανότητα διακοπής
• Περιβάλλον εγκατάστασης
• Αγορά-στόχος και απαιτήσεις πιστοποίησης
• Απαιτούμενη ποσότητα
• OEM ή προσαρμοσμένες απαιτήσεις, εάν υπάρχουν

Η παροχή αυτών των λεπτομερειών στην αρχή μπορεί να κάνει την τεχνική επικοινωνία πιο αποτελεσματική και να μειώσει τον κίνδυνο επιλογής ενός διακόπτη που δεν ταιριάζει με την τελική εγκατάσταση.

11. Συχνές Ερωτήσεις

12. Συμπέρασμα

Ένα MCCB με προστασία διαρροής αντιμετωπίζει δύο σημαντικούς τομείς ηλεκτρικής προστασίας: τη συμβατική προστασία υπερέντασης και την ανίχνευση υπολειπόμενου ρεύματος. Ενσωματώνοντας αυτές τις λειτουργίες σε μια συντονισμένη λύση, μπορεί να βοηθήσει στην απλοποίηση των σχεδίων διανομής ισχύος όπου η ηλεκτρική ασφάλεια, ο χώρος του πίνακα και ο συντονισμός του συστήματος είναι σημαντικά.

Το πιο σημαντικό βήμα είναι να κοιτάξετε πέρα ​​από το όνομα του προϊόντος. Το ονομαστικό ρεύμα, η τάση λειτουργίας, η ικανότητα θραύσης, η διαμόρφωση πόλων, η ευαισθησία διαρροής, η χρονική καθυστέρηση, οι συνθήκες εγκατάστασης και τα ισχύοντα πρότυπα επηρεάζουν το εάν ένα συγκεκριμένο MCCB είναι κατάλληλο για ένα έργο.

Για τους αγοραστές που αξιολογούν MCCB που προστατεύονται από διαρροές για εμπορικά κτίρια, βιομηχανικές εγκαταστάσεις, πίνακες διανομής ή εφαρμογές OEM, η εργασία απευθείας από τις πραγματικές ηλεκτρικές απαιτήσεις είναι ο πιο αξιόπιστος τρόπος για τον εντοπισμό της κατάλληλης διαμόρφωσης.
