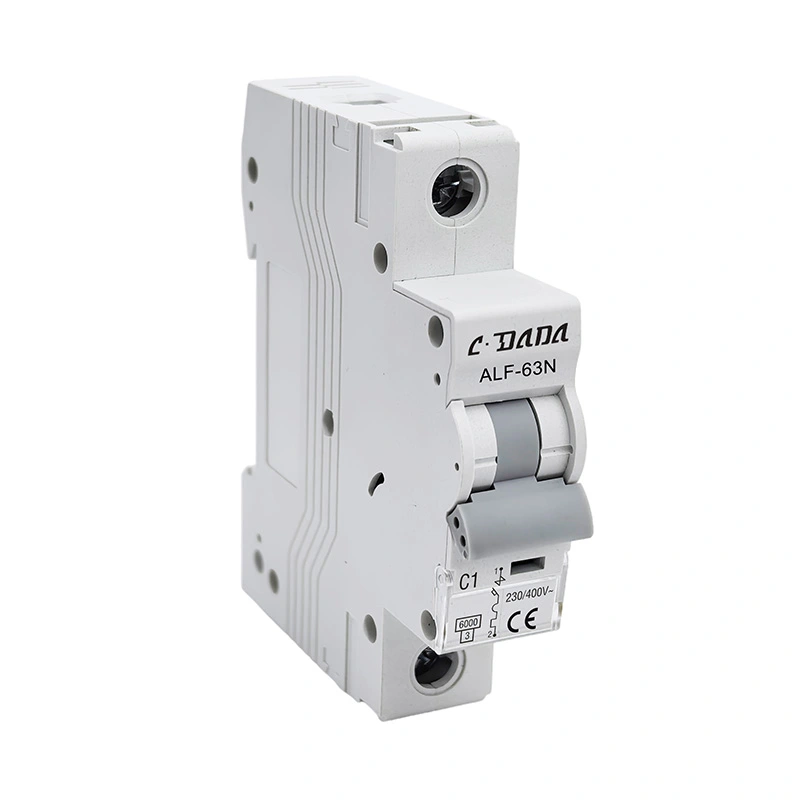

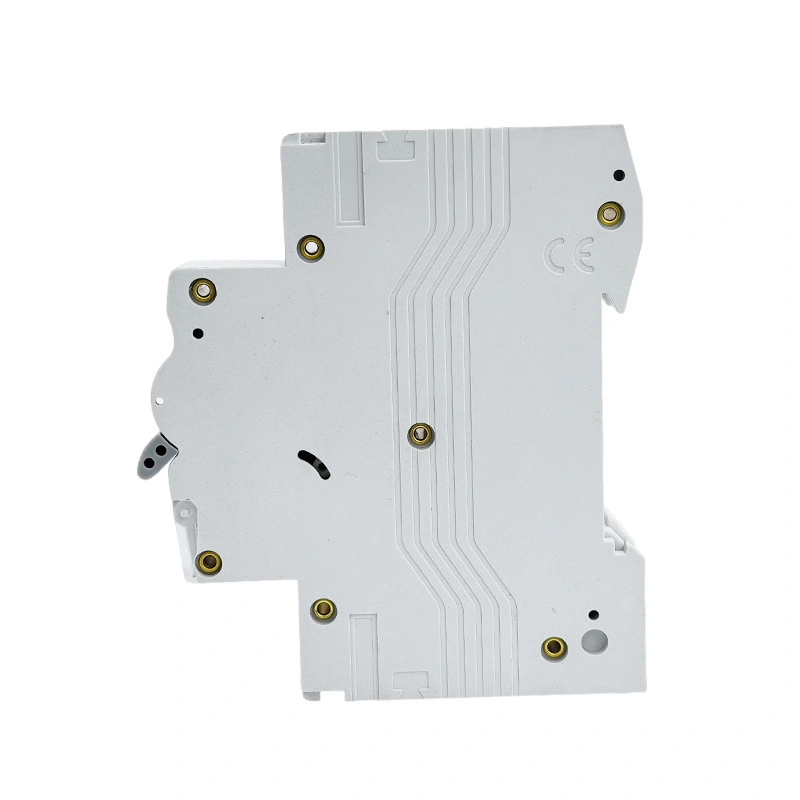

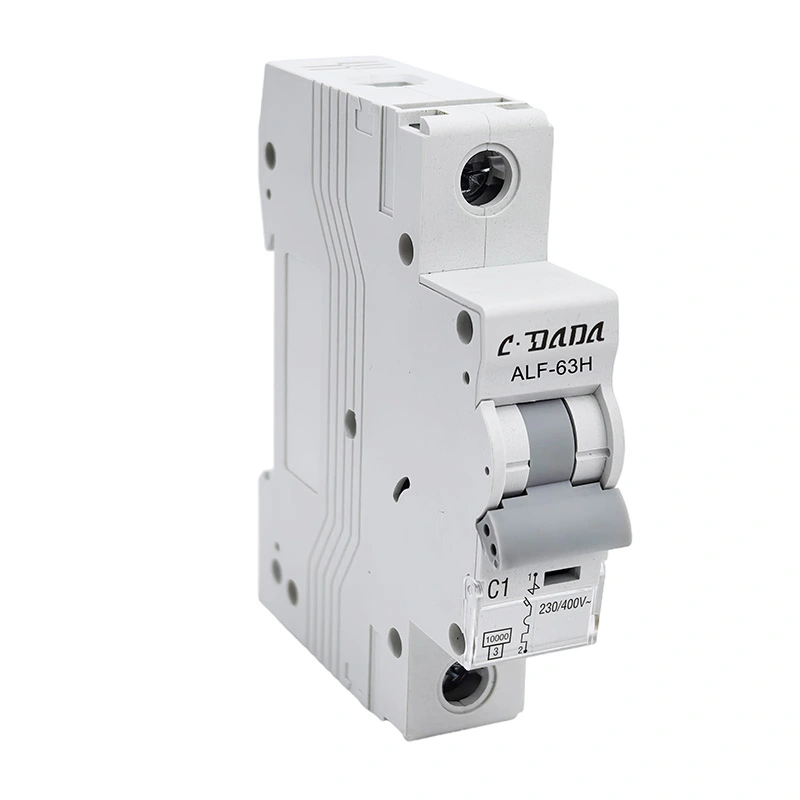

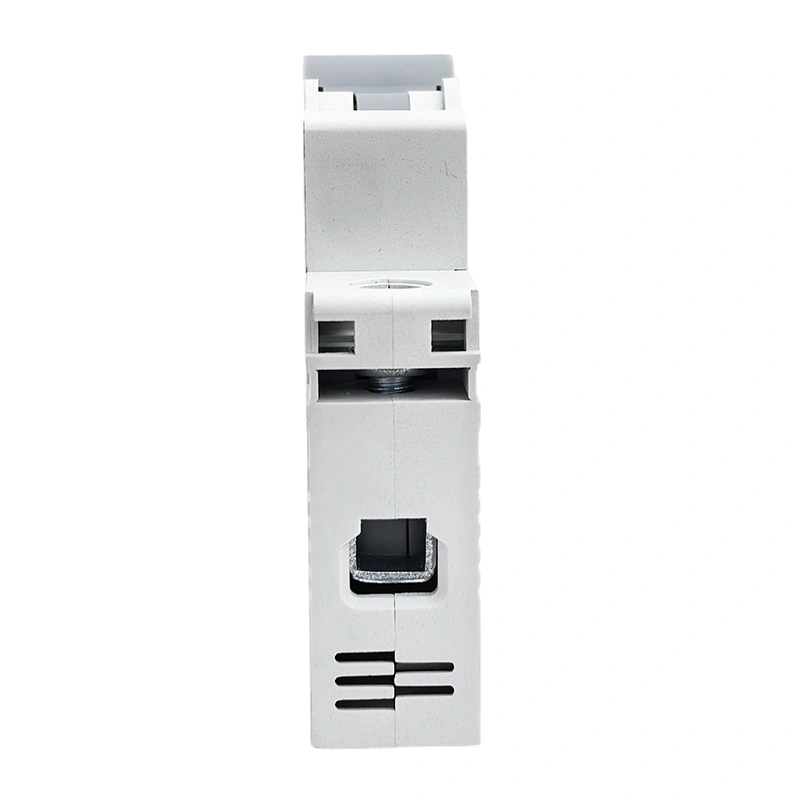

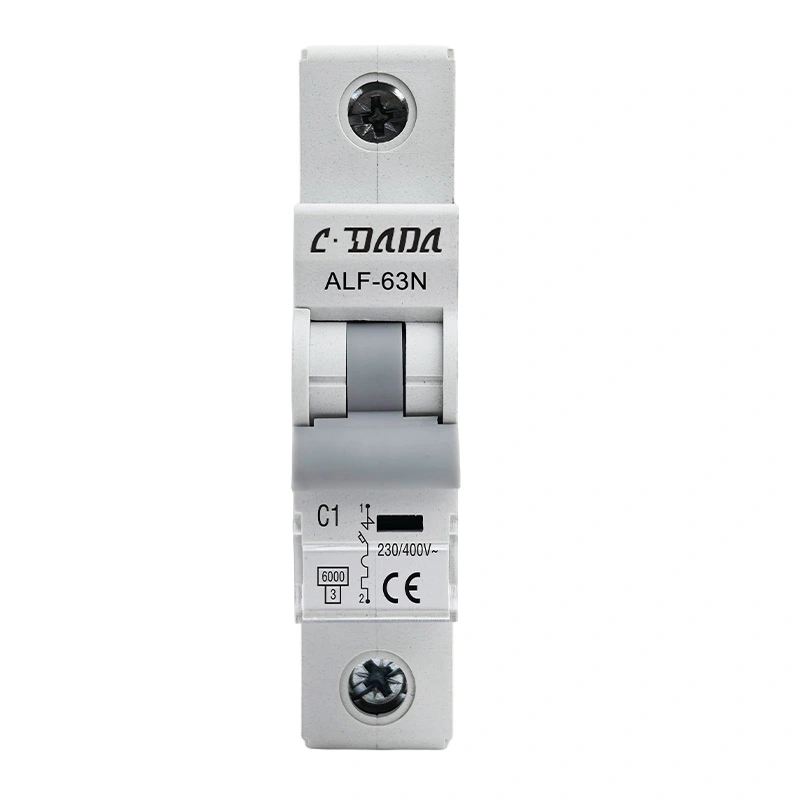

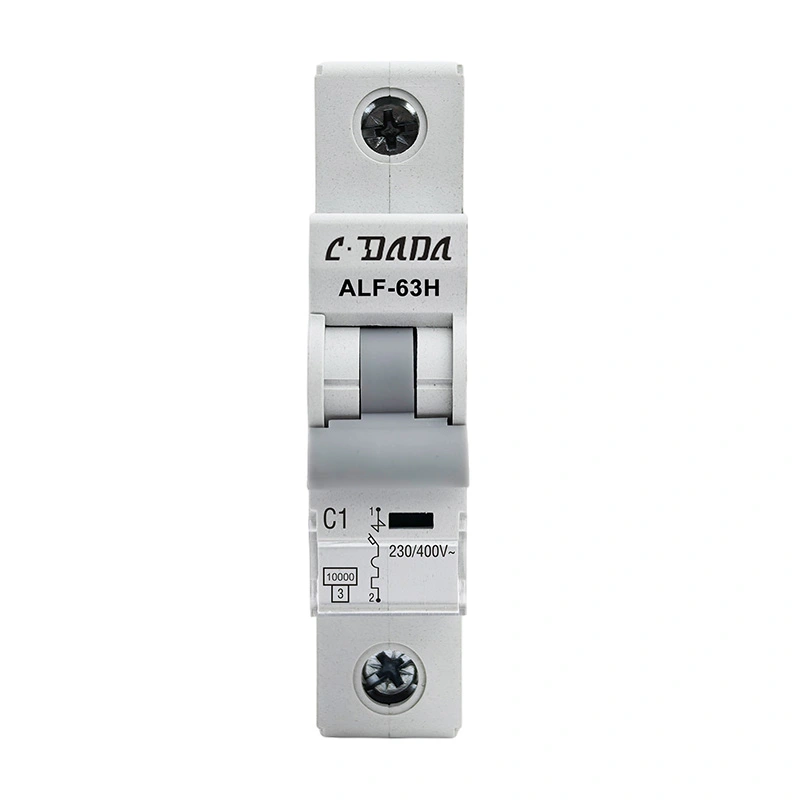

Μικροδιακοπτης 6KA 10kA

Σειρά ALF-63N/H Miniature Circuit Breaker 6KA 10kA (MCB), συμμορφώνεται με το πρότυπο IEC60898, το MCB έχει το χαρακτηριστικό της αξιόπιστης απόδοσης, της ακριβούς προστατευτικής λειτουργίας, του σύντομου χρόνου απελευθέρωσης και της υψηλής χωρητικότητας θραύσης, του μικρού όγκου επίσης. Χρησιμοποιείται ευρέως σε και υπερφόρτωση επαφών, διακοπτών και ηλεκτρικών συσκευών.

Επικοινωνήστε με το CDADA και επιλέξτε μας ως κατασκευαστή σας, μπορούμε να προσφέρουμε υπηρεσίες OEM/ODM.

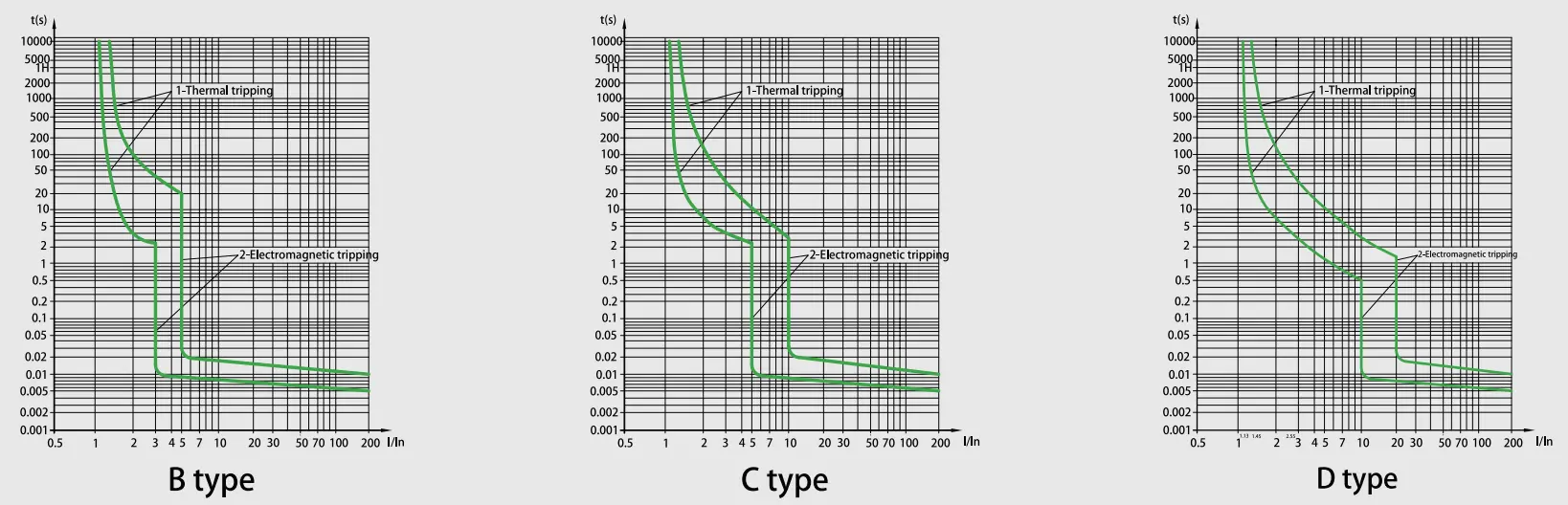

Χαρακτηριστική Καμπύλη

Τεχνική Προδιαγραφή

Μινιατούρα διακόπτη κυκλώματος ALF-63N/H Series 6KA 10kA
Πρότυπο	EN/IEC60898-1
Ικανότητα θραύσης (kA)	6,10
Προστασία	Κατά της υπερφόρτωσης και του βραχυκυκλώματος
Ονομαστικό ρεύμα(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Ονομαστική τάση (V)	1PAC 230/400.240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Ονομαστική τάση αντοχής παλμών Uimp(kV)	4
Ονομαστική τάση μόνωσης Ui(V)	500
Ενεργειακός περιορισμός θήκης	3
Θερμοκρασία περιβάλλοντος (℃)	-25~+40,Μέγ.95%υγρασία
Όριο θερμικής λειτουργίας	1,13xln Δεν υπάρχει σκοντάφι μέσα σε μία ώρα
	1,45 x In Tripping μέσα σε μία ώρα
Μαγνητική λειτουργία	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Αριθμός πόλων	1P,1P+N,2P,3P,3P+N και 4P
Είδος ταξιδιού	Θερμική/μαγνητική απελευθέρωση
Χωρητικότητα τερματικού	Ευέλικτο 16mm² ή άκαμπτο 25mm² έως 25Α
	25mm² εύκαμπτο ή 35mm² άκαμπτο από 32A έως 63A
Βαθμός προστασίας	IP20
Εγκατάσταση	Τοποθέτηση σε ράγα DIN 35mm
Πλάτος	17,8 mm ανά πόλο

Χαρακτηριστικό απελευθέρωσης διακόπτη κυκλώματος

ΟΧΙ.	Ονομαστικό ρεύμα απελευθέρωσης (Α)	Αρχική κατάσταση	Ρεύμα δοκιμής	Καθορισμένη ώρα	Αποτέλεσμα που πρέπει να ληφθεί	Παρατηρήσεις
1	1-63	ψυχρή κατάσταση	1.13 Σε	t≤1h	Μη ταξίδι
2	1-63	κατά την προηγούμενη δοκιμή	1,45 εκ	t<1h	ταξίδι	Ρύθμιση ρεύματος μέχρι την καθορισμένη τιμή σταθερά σε 5 δευτερόλεπτα
3	Σε≤32	ψυχρή κατάσταση	2,55 σε	1s	ταξίδι
	Σε>32
4	1-63	ψυχρή κατάσταση	3Σε	t≤0,1s	Μη ταξίδι	Β τύπου
			5 σε	t<0,1s	ταξίδι	Β τύπου
			5Σε 10ln	t≤0,1s	Μη ταξίδι	τύπου C
			10 Σε	t<0,1s	ταξίδι	τύπου C
			20ln	t≤0,1s	Μη ταξίδι	τύπου Δ
				t<0,1s	ταξίδι	τύπου Δ

Αντοχή (Επιχειρήσεις)

Κατηγορία	Κύκλοι Λειτουργίας	Συχνότητα λειτουργίας	Ονομαστικό ρεύμα
Ηλεκτρική αντοχή	4000	240/ώρα	1-32
		120/ώρα	40-63
Μηχανική αντοχή	10000	240/ώρα	1-63

Χαρακτηριστικά

★ Εξαιρετικά υψηλή ικανότητα διακοπής βραχυκυκλώματος

Η προηγμένη τεχνολογία ελέγχου τόξου επιτυγχάνει υψηλότερη ικανότητα διακοπής σε σύγκριση με τα βιομηχανικά πρότυπα, εξασφαλίζοντας αξιόπιστη προστασία για ηλεκτρικά συστήματα βιομηχανικής ποιότητας κάτω από ακραίες συνθήκες σφάλματος.

★ Διεπαφή σύνδεσης διπλής λειτουργίας

Ο ενσωματωμένος σχεδιασμός υβριδικού τερματικού υποστηρίζει τόσο άκαμπτη σύνδεση με ζυγό όσο και εύκαμπτη σύσφιξη καλωδίων, επιτρέποντας προσαρμογή χωρίς εργαλεία σε διάφορα σενάρια εγκατάστασης, ενώ μειώνεται ο χρόνος καλωδίωσης κατά 40%.

★ Μηχανισμός Αποθήκευσης Ενέργειας για Μακροζωία

Λειτουργικό σύστημα υποβοηθούμενο από ελατήριο με αντοχή 10.000 μηχανικών κύκλων, με τεχνολογία αντιστάθμισης φθοράς

★ Σύνθετο περίβλημα για προχωρημένους

με ενσωματωμένους θαλάμους σβέσης τόξου για περιορισμένα συμβάντα σφαλμάτων, με ιδιότητες επιβραδυντικής φήμης, ανθεκτικότητας στη θερμότητα και αντοχής σε παλμούς.

★ Δυναμική Τοπολογία Περιορισμού Ρεύματος

Η έξυπνη καταστολή ενέργειας απελευθέρωσης μειώνει τα μέγιστα ρεύματα σφάλματος κατά 65-80%, επιτρέποντας τη βελτιστοποίηση των προδιαγραφών της συσκευής κατάντη με 30% συνολική δυνατότητα μείωσης του κόστους του συστήματος.

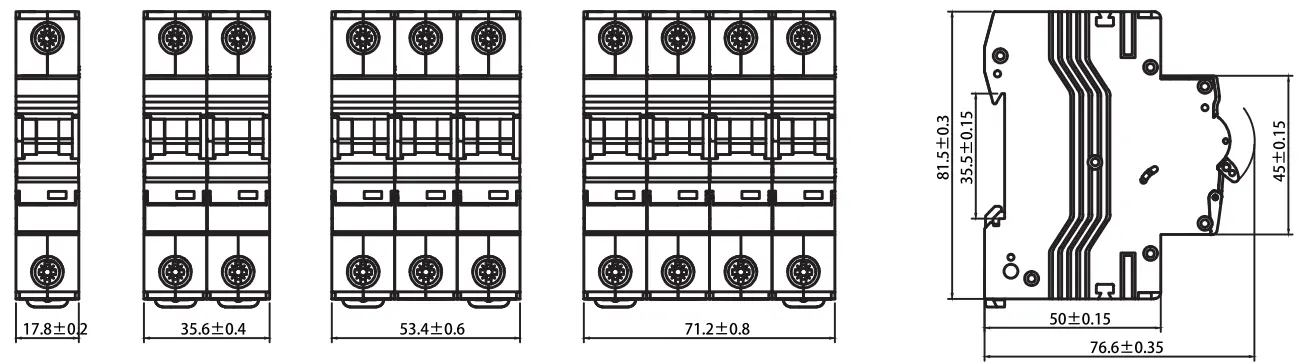

Διαστάσεις περιγράμματος

Σενάρια εφαρμογής

★ Κατοικίες: Καταναλωτικές μονάδες και πίνακες διανομής για την ασφάλεια του σπιτιού.

★ Βιομηχανική: Προστασία των επαφών, των συσκευών διανομής και των βαριών ηλεκτρικών συσκευών.

★ Εμπορικό: Κτίρια γραφείων και εμπορικά κέντρα που απαιτούν υψηλή αξιοπιστία.

Ποιοτικός Έλεγχος & Τυπικές Δοκιμές

★ Κάθε CDADA MCB υποβάλλεται σε αυστηρούς ελέγχους για να διασφαλιστεί η συμμόρφωση με το IEC60898-1:

★ Δοκιμή θερμικής ενεργοποίησης: Επαληθεύτηκε στις 1,13 ίντσες (χωρίς ταξίδι) και 1,45 ίντσες (ταξίδι εντός 1 ώρας).

★ Δοκιμή Magnetic Tripping: Ακριβής δοκιμή απελευθέρωσης για χαρακτηριστικά B, C και D.

★ Ηλεκτρική αντοχή: Δοκιμασμένο για 4.000 κύκλους λειτουργίας.

★ Μηχανική αντοχή: Επαληθεύτηκε για 10.000 κύκλους.

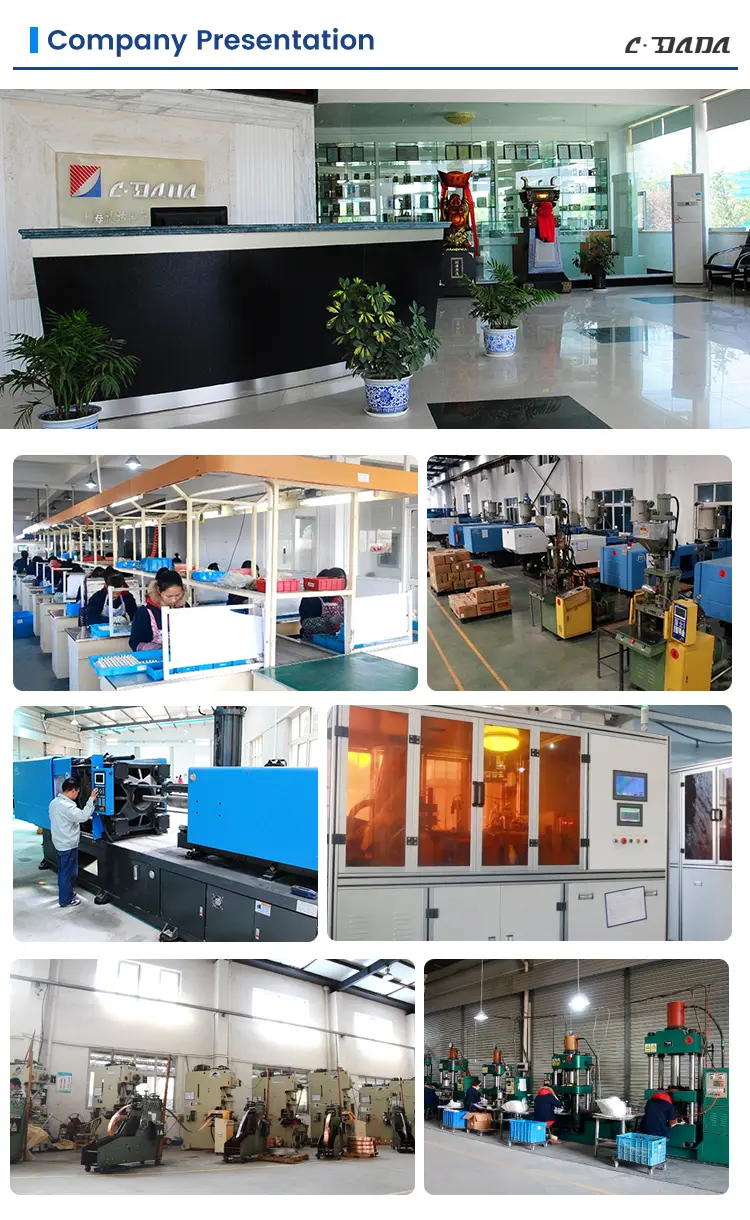

Εργοστασιακή αντοχή και υποστήριξη

Η Shanghai DADA Electric Co., Ltd. είναι κορυφαίος κατασκευαστής με προηγμένες γραμμές παραγωγής και επαγγελματική ομάδα μηχανικών. Παρέχουμε:

★ Προσαρμοσμένες υπηρεσίες OEM/ODM για παγκόσμιες μάρκες.

★ Εξοπλισμός δοκιμών τελευταίας τεχνολογίας για να διασφαλιστεί η παράδοση μηδενικών ελαττωμάτων.

★ Παγκόσμια Υποστήριξη Logistics: Βελτιστοποιημένη συσκευασία για θαλάσσιες και αεροπορικές μεταφορές για να διασφαλιστεί ότι τα προϊόντα φθάνουν σε άριστη κατάσταση.
