China Professional Distribution Box Κατασκευαστής

Εάν θέλετε να προσαρμόσετε τα κιβώτια διανομής υψηλής ποιότητας, σκεφτείτε να επιλέξετεCDADA, κατασκευαστής με έδρα την Κίνα. Ιδρύθηκε το 2004—και με τις ρίζες του στη δεκαετία του 1980—διαθέτουμε πλήρως ανεπτυγμένες γραμμές παραγωγής και προσφέρουμε ολοκληρωμένες υπηρεσίες OEM μίας στάσης. Εάν έχετε οποιεσδήποτε απαιτήσεις σχετικά με τον ηλεκτρικό εξοπλισμό χαμηλής τάσης, μπορείτε να βρείτε ακριβώς αυτό που χρειάζεστε σε εμάς.

Τι είναι ένα κουτί διανομής;

A κουτί διανομής, επίσης γνωστό ως απίνακας διανομής, διάταξη διακοπτών ή πίνακας, είναι ένα κλειστό συγκρότημα ηλεκτρικών συσκευών μεταγωγής και προστασίας που έχουν σχεδιαστεί για να λαμβάνουν ηλεκτρική ενέργεια από μια πηγή και να τη διανέμουν σε πολλαπλά κυκλώματα. Λειτουργία υπόIEC 61439 (το διεθνές πρότυπο για συγκροτήματα διακοπτών χαμηλής τάσης και μηχανισμών ελέγχου), τα κιβώτια διανομής χρησιμεύουν ως κρίσιμος κόμβος για τη διαχείριση ηλεκτρικής ενέργειας σε οικιακές, εμπορικές και βιομηχανικές εγκαταστάσεις.

Τα κουτιά διανομής κυμαίνονται από μικράμονάδες οικιακών καταναλωτών (16-24 ενότητες) έως μεγάλεςβιομηχανικά κέντρα διανομής ηλεκτρικής ενέργειας (έως 6300Α). Ενσωματώνουν διακόπτες κυκλώματος, συσκευές υπολειπόμενου ρεύματος,επαφές, μπάρες και εξοπλισμός παρακολούθησης μέσα σε προστατευτικό περίβλημα, διασφαλίζοντας ασφαλή, αξιόπιστη και οργανωμένη διανομή ισχύος.

ΟΠρότυπη σειρά IEC 61439 έφερε επανάσταση στον κλάδο αντικαθιστώντας την παλιά σειρά IEC 60439, εισάγοντας σαφέστερες απαιτήσεις επαλήθευσης σχεδιασμού, πρωτόκολλα ρουτίνας επαλήθευσης και βελτιωμένα μέτρα ασφαλείας για την προστασία τόσο των ανθρώπων όσο και των περιουσιών.

Κατηγορίες & Διαμορφώσεις Προϊόντων Κουτί διανομής

Ταξινόμηση	Τύπος	Τρέχον εύρος	Βασικά Χαρακτηριστικά
Σύμφωνα με το πρότυπο (IEC 61439)	IEC 61439-3 (DBO)	≤250A	Πίνακες διανομής που λειτουργούν από απλά άτομα, οικιακά/εμπορικά, εξερχόμενα κυκλώματα ≤125A
	IEC 61439-2 (PSC)	≤6300A	Συγκροτήματα διακοπτών ισχύος, βιομηχανική, επαγγελματική λειτουργία μόνο
	IEC 61439-4 (ACS)	≤1000A	Συναρμολογήσεις για εργοτάξια, προσωρινές, μεταφερόμενες/κινητές
	IEC 61439-5	≤2500A	Δημόσια δίκτυα διανομής, ντουλάπια διανομής καλωδίων
	IEC 61439-7	ποικίλλει	Συγκεκριμένες εφαρμογές: μαρίνες, φόρτιση EV, πλατείες αγοράς
Με Τοποθέτηση	Επιτοίχια	≤630A	Επιφανειακή ή χωνευτή τοποθέτηση, IP30-IP65, οικιακή/εμπορική
	Επιδαπέδιο	≤6300A	Ανεξάρτητη, αρθρωτή κατασκευή, βιομηχανικά/ηλεκτρικά κέντρα
	Τοποθετημένο σε στύλο	≤400A	Εξωτερική διανομή, δημόσιος φωτισμός, αγροτική ηλεκτροδότηση
Με Κατασκευή	Μεταλλικό εσώκλειστο	Όλες οι βαθμολογίες	Χάλυβας/Αλουμίνιο, IP30-IP65, ηλεκτρομαγνητική θωράκιση

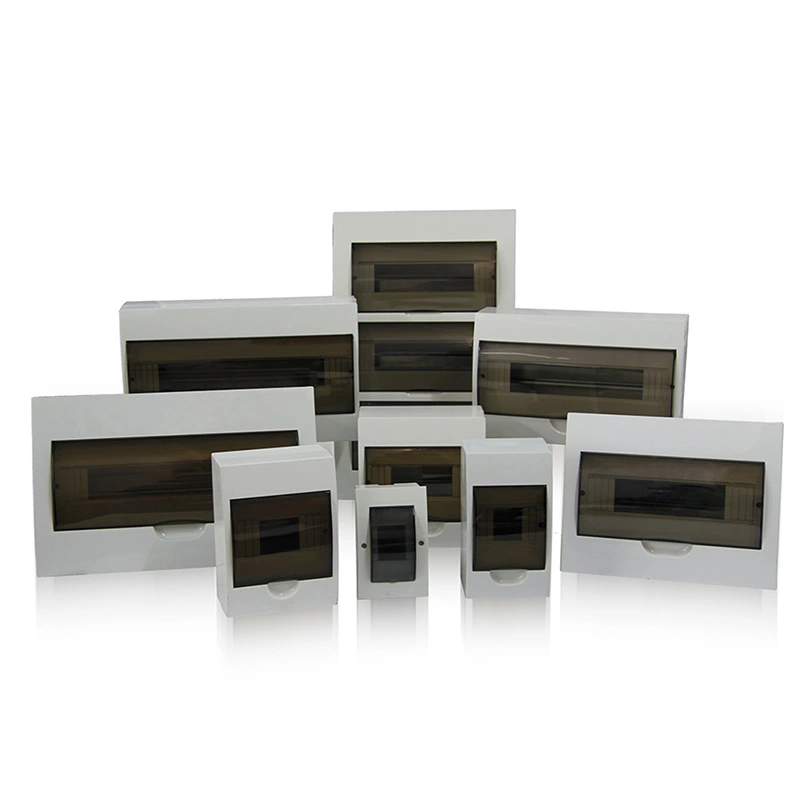

	Μονωμένα περιβλήματα	≤250A	Θερμοπλαστικό (ABS, PC), IP40-IP65, ανθεκτικό στη διάβρωση
	Αρθρωτά συστήματα	≤630A	Στήριξη ράγας DIN, αρθρωτότητα 17,5 mm, ευέλικτη διαμόρφωση
Με Αίτηση	Κατοικητικός	≤250A	Μονοφασικές/τριφασικές, ενσωμάτωση MCB/RCD, μονάδες καταναλωτών
	Εμπορικός	≤630A	Τριφασική διανομή, πίνακες υποδιανομής, μέτρηση
	Βιομηχανικός	≤6300A	Κέντρα ελέγχου κινητήρα, διανομή ισχύος, έλεγχος διεργασιών
	Υποδομή	≤2500A	Υπηρεσίες κοινής ωφέλειας, κέντρα δεδομένων, υγειονομική περίθαλψη, μεταφορές

Τυπικές διαστάσεις (αρθρωτά συστήματα):

Πλάτος: 370mm, 450mm, 620mm, 700mm, 900mm, 1000mm

Υψος: 500mm έως 2010mm

Βάθος: 267mm έως 800mm (επεκτάσιμο σε 1000mm)

Χωρητικότητα μονάδας:10, 24, 36 μονάδες (βήμα 17,5 mm)

Βασικές Λειτουργίες & Αρχιτεκτονική Συστήματος

Πρωτεύουσες Λειτουργίες

Λειτουργία	Περιγραφή	Τεχνική Υλοποίηση
Power Reception	Δέχεται εισερχόμενη ισχύ από μετασχηματιστή, γεννήτρια ή ανάντη διανομή	Κύριος εισερχόμενος διακόπτης κυκλώματος (ICB), διακόπτης-αποζεύκτης ή διακόπτης ασφάλειας
Διανομή Ισχύος	Διαιρεί την εισερχόμενη ισχύ σε πολλαπλά κυκλώματα διακλάδωσης	Δίαυλος (χάλκινο/αλουμίνιο), ακροδέκτες διανομής, διακόπτες κυκλώματος
Προστασία κυκλώματος	Προστατεύει από υπερφόρτωση, βραχυκύκλωμα και σφάλματα γείωσης	MCB, MCCB, RCD, RCBO, ασφαλειοθήκη
Απομόνωση	Παρέχει ασφαλή αποσύνδεση για συντήρηση	Κεντρικός διακόπτης, διακόπτες-αποζεύκτες με εμφανείς επαφές
Παρακολούθηση & Έλεγχος	Μετρά, παρακολουθεί και ελέγχει τις ηλεκτρικές παραμέτρους	Μετρητές ενέργειας, αναλυτές ποιότητας ισχύος, απομακρυσμένη παρακολούθηση, έξυπνοι διακόπτες
Ποιότητα ισχύος	Προστασία από υπερτάσεις, αρμονικό φιλτράρισμα, διόρθωση συντελεστή ισχύος	SPD, ενεργά φίλτρα, τράπεζες πυκνωτών

Σχεδιασμός συστήματος Busbar

Οι ζυγοί σχηματίζουν τη ραχοκοκαλιά των κιβωτίων διανομής, αγώγοντας υψηλά ρεύματα μεταξύ εισερχόμενων και εξερχόμενων κυκλωμάτων:

Παράμετρος	Προσδιορισμός	Πρότυπα Υλικών
Υλικό Busbar	Σκληρός χαλκός (C11000) ή κράμα αλουμινίου (6101-T6)	ASTM B187, IEC 60428
Πυκνότητα ρεύματος	1,0-1,6 A/mm² (χαλκός), 0,8-1,2 A/mm² (αλουμίνιο)	Η άνοδος θερμοκρασίας περιορίζεται στους 65 K (γυμνό), 80 K (επιμεταλλωμένο)
Αντοχή σε βραχυκύκλωμα	10kA-100kA για 1s (Icw)	IEC 61439-1, επαλήθευση δυναμικής και θερμικής καταπόνησης
Επεξεργασία Επιφανειών	Κασσίτερο (8-12μm) ή επάργυρο (3-5μm)	Αντοχή στη διάβρωση, αξιοπιστία επαφής
Μονωτήρες στήριξης	DMC (ένωση καλουπώματος ζύμης) ή SMC (ένωση καλουπώματος φύλλων)	IEC 60168, δείκτης παρακολούθησης >600V
Διαμόρφωση Busbar	3-φασικό + N + PE ή 3-φασικό + N (απομονωμένο)	Ακολουθία φάσεων L1-L2-L3, ουδέτερη αριστερά ή δεξιά

Παράδειγμα μεγεθών μπάρας:

Μετασχηματιστής 2000kVA, 400V, 3φασικός

Ρεύμα πλήρους φορτίου: 2887Α

Επιλογή μπάρας: 2× Τ2 ράβδοι χαλκού, 120 mm × 10 mm ανά φάση (2400 mm²)

Πυκνότητα ρεύματος: 1,2 A/mm²

Αντοχή σε βραχυκύκλωμα: 50kA/1s επαληθευμένα με δοκιμή ή υπολογισμό ανά IEC/TR 60890

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Εφαρμογή	Τύπος συστήματος	Τυπικές προδιαγραφές	Βασικές Απαιτήσεις
Κτίρια Κατοικιών	Καταναλωτική μονάδα, διανομή διαμερισμάτων	≤250A, IP40, επιτοίχια, 12-24 μονάδες, MCB+RCD	Ασφάλεια για τα απλά άτομα, αδιάβροχη, σαφής επισήμανση
Εμπορικά Γραφεία	Πίνακας υποδιανομής, διανομή δαπέδου	≤400A, IP30-IP54, τοίχος/δάπεδο, 36-72 μονάδες, μέτρηση	Ευελιξία για αλλαγές ενοικιαστών, υπομετρήσεις, μελλοντική επέκταση
Εμπορικά κέντρα	Διανομή ενοικιαστών, κύρια διανομή	≤630A, IP54, επιδαπέδιο, αρθρωτό, έξυπνη παρακολούθηση	Υψηλή διαθεσιμότητα, διαχείριση φορτίου, κεντρική παρακολούθηση
Κέντρα Δεδομένων	Μονάδα διανομής ρεύματος (PDU), τροφοδοσία λεωφορείων	≤1600A, IP20, επιδαπέδιο, 3N+PE, πλεονασμός	Διαθεσιμότητα 99,999%, δυνατότητα εναλλαγής μέσω εναλλαγής, απομακρυσμένη παρακολούθηση
Βιομηχανικές Εγκαταστάσεις	Κέντρο ελέγχου κινητήρα (MCC), κέντρο διανομής ισχύος	≤6300A, IP42-IP54, επιδαπέδιο, Διαχωρισμός Φόρμα 4	Υψηλή αντοχή σε βραχυκύκλωμα, προστασία κινητήρα, ενσωμάτωση διαδικασίας
Εγκαταστάσεις Υγείας	Βασική κατανομή ισχύος, απομονωμένη ισχύς	≤800A, IP30, ιατρικής ποιότητας, συμβατότητα συστήματος πληροφορικής	Ασφάλεια ασθενούς, συνέχεια παροχής, παρακολούθηση ρεύματος διαρροής
Ανανεώσιμες Πηγές Ενέργειας	Κουτί ηλιακού συνδυασμού, διανομή αποθήκευσης μπαταρίας	≤1500V DC, IP65, εξωτερικού χώρου, παρακολούθηση χορδών	Προστασία σφαλμάτων τόξου συνεχούς ρεύματος, γρήγορη απενεργοποίηση, περιβαλλοντική ανθεκτικότητα
Εργοτάξια	Προσωρινή διανομή ρεύματος, καμπίνες εργοταξίου	≤400A, IP44-IP65, μεταφερόμενη, στιβαρή κατασκευή	Κινητικότητα, αντοχή στις καιρικές συνθήκες, ασφάλεια για προσωρινή χρήση

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας

Πρώτες ύλες IQC → Κατασκευή λαμαρίνας → Επεξεργασία επιφάνειας → Επεξεργασία ζυγού → Ενσωμάτωση εξαρτημάτων → Καλωδίωση και συναρμολόγηση → Δοκιμή και επαλήθευση → Τελικό QC → Συσκευασία και παράδοση

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Κατασκευή λαμαρίνας	Χάλυβας ψυχρής έλασης (CRCA) ή φύλλο αλουμινίου, κοπή με λέιζερ, διάτρηση CNC, κάμψη, συγκόλληση	Ανοχή διαστάσεων ±0,5mm, άκρες χωρίς γρέζια, διείσδυση συγκόλλησης, επιπεδότητα <1mm/m
Επεξεργασία Επιφανειών	Απολίπανση, φωσφοροποίηση, ηλεκτροστατική βαφή πούδρας (εποξυ-πολυεστέρας), σκλήρυνση (180-200°C/20 λεπτά)	Πάχος επίστρωσης 60-80μm, δοκιμή διασταύρωσης πρόσφυσης 0-1, ψεκασμός αλατιού 500-1000h
Επεξεργασία Busbar	Κοπή, διάτρηση, κάμψη, επίστρωση κασσίτερου/αργύρου, μονωτικό περίβλημα	Αγωγιμότητα ≥100% IACS (χαλκός), πάχος επιμετάλλωσης 8-12μm, χωρίς γρέζια, στρογγυλοποίηση άκρων
Τοποθέτηση εξαρτημάτων	Εγκατάσταση ράγας DIN, τοποθέτηση διακόπτη κυκλώματος, σύνδεση ζυγού, σύσφιξη με ελεγχόμενη ροπή	Ροπή ανά προδιαγραφές κατασκευαστή (1,5-5,0 Nm), ευθυγράμμιση, επαλήθευση διάκενου/ερπυσμού
Εσωτερική καλωδίωση	Καλώδια χαλκού (H05RR-F, H07RN-F), τερματισμός φερουλίου, χρωματική κωδικοποίηση (L1-καφέ, L2-μαύρο, L3-γκρι, N-μπλε, PE-πράσινο/κίτρινο)	Δοκιμή συνέχειας, αντίσταση μόνωσης >1MΩ, σωστή φάση
Επαλήθευση συναρμολόγησης	Μηχανική λειτουργία, κλειδαριά πόρτας, σφράγιση, επισήμανση, τεκμηρίωση	100% λειτουργικός έλεγχος, επαλήθευση IP, συμμόρφωση με το IEC 61439-1
Δοκιμή & Επαλήθευση	Διηλεκτρική δοκιμή (2kV/1min), αντίσταση μόνωσης, συνέχεια, πολικότητα, ακολουθία φάσεων	Τακτική επαλήθευση σύμφωνα με το IEC 61439-1, δημιουργία αναφοράς δοκιμής
Τελική Επιθεώρηση	Οπτική επιθεώρηση, έλεγχος διαστάσεων, έλεγχος τεκμηρίωσης, επαλήθευση σήμανσης	Δήλωση συμμόρφωσης, τεχνικός φάκελος, εγχειρίδιο εγκατάστασης

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Σώμα περιβλήματος	Χάλυβας ψυχρής έλασης SPCC (1,0-2,0 mm) ή αλουμίνιο 5052-H32 (1,5-3,0 mm)	JIS G 3141, ASTM B209	Αντοχή διαρροής ≥180MPa, μαγνητική διαπερατότητα (χάλυβας), αντοχή στη διάβρωση (Al)
Επικάλυψη σε σκόνη	Υβριδικό εποξειδικό πολυεστέρα, RAL 7035 (ανοιχτό γκρι) ή RAL 7032 (γκρι βότσαλο)	ISO 12944, Qualicoat	Πάχος 60-80μm, γυαλάδα 60-80%, αντοχή σε κρούση >50cm·kg
Λεωφορεία	Ηλεκτρολυτικό χαλκό T2 (Cu-ETP, ≥99,9%) ή αλουμίνιο 6101-T6	ASTM B187, IEC 60428	Αγωγιμότητα ≥100% IACS (Cu), ≥55% IACS (Al), σκληρότητα HV 80-120
Υποστηρίζει Busbar	DMC (ένωση καλουπώματος ζύμης) ή SMC (ένωση καλουπώματος φύλλων)	IEC 60168, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 180°C, αντοχή κάμψης >150MPa
DIN Rail	Χάλυβας (ψευδαργυρωμένο) ή αλουμίνιο (ανοδιωμένο), TH35 (35 mm × 7,5 mm)	IEC 60715, EN 50022	Ευθύτητα <0,5mm/m, ικανότητα φόρτωσης >100N, αντοχή στη διάβρωση
Τσιμούχες πόρτας	Καουτσούκ EPDM ή αφρός πολυουρεθάνης, προφίλ φλάντζας	ASTM D2000, UL 50	Εύρος θερμοκρασίας -40°C έως +120°C, σετ συμπίεσης <25%, σφράγιση IP65
Μεντεσέδες & Κλειδαριές	Κράμα ψευδαργύρου (ZDC) ή ανοξείδωτο ατσάλι 304, επιχρωμιωμένο	ASTM B86, ISO 9227	Ψεκασμός αλατιού 240-500 ώρες, διάρκεια ζωής >10.000 λειτουργίες, αντοχή σε παραβίαση
Στυπιοθλίπτες καλωδίων	Πολυαμίδιο (PA66) ή επινικελωμένος ορείχαλκος, IP68	IEC 62444, UL 514B	Θερμοκρασία -40°C έως +100°C, ανακούφιση από καταπόνηση, επιλογή θωράκισης EMC
Μονωτικά Υλικά	PET (Mylar), PVC ή nomex για μόνωση ζυγών	IEC 60216, UL 94 V-0	Διηλεκτρική ισχύς >15kV/mm, δείκτης θερμοκρασίας >130°C

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Εφαρμοστέες Απαιτήσεις
IEC 61439-1:2020	Γενικοί κανόνες για συγκροτήματα διακοπτών και ελέγχου χαμηλής τάσης	Πρότυπο θεμελίωσης, επαλήθευση σχεδίασης, επαλήθευση ρουτίνας, αύξηση θερμοκρασίας, αντοχή σε βραχυκύκλωμα
IEC 61439-3:2024	Πίνακες διανομής που λειτουργούν από απλά άτομα (DBO)	Οικιακό/εμπορικό, ≤250A, ≤300V στη γείωση, ασφάλεια για μη επαγγελματίες
IEC 61439-2:2011	Συγκροτήματα διακοπτών ισχύος και ελέγχου	Μόνο βιομηχανική, επαγγελματική χρήση, έως 6300A
IEC 61439-4:2023	Συναρμολογήσεις για εργοτάξια (ACS)	Προσωρινές εγκαταστάσεις, μεταφερόμενες, στιβαρή κατασκευή
IEC 61439-6:2012	Συστήματα αγωγών λεωφορείων (διαδρόμους λεωφορείων)	Διανομή ρεύματος μέσω ράβδων ζυγών, ανερχόμενου ηλεκτρικού ρεύματος, μονάδων τροφοδοσίας
IEC 61439-7:2014	Συγκεκριμένες εφαρμογές (μαρίνες, φόρτιση EV κ.λπ.)	Εξειδικευμένα περιβάλλοντα, πρόσθετες απαιτήσεις ασφάλειας
IEC 62208:2011	Κενά περιβλήματα για συγκροτήματα διακοπτών χαμηλής τάσης	Απόδοση περιβλήματος, προστασία περιβάλλοντος, μηχανική αντοχή
IEC/TR 60890:2014	Επαλήθευση αύξησης της θερμοκρασίας με υπολογισμό	Εναλλακτικά στη δοκιμή, θερμική μοντελοποίηση
IEC/TR 61439-0:2013	Οδηγός για τον καθορισμό συγκροτημάτων	Προδιαγραφές χρήστη, παράμετροι διεπαφής

Υποχρεωτική επαλήθευση (IEC 61439-1)

Τύπος επαλήθευσης	Δοκιμή/Υπολογισμός	Κριτήρια Αποδοχής
Επαλήθευση σχεδίασης (Δοκιμή τύπου)	Όρια αύξησης της θερμοκρασίας	Τερματικά ≤80K (επιμεταλλωμένα), ≤65K (γυμνά); Περίβλημα ≤40K; Δίαυλος ανά υλικό
	Αντοχή σε βραχυκύκλωμα	Icw για 1s, ρεύμα αιχμής Ipk, χωρίς παραμόρφωση, χωρίς κίνδυνο, λειτουργικό μετά τη δοκιμή
	Διηλεκτρικές ιδιότητες	Συχνότητα ισχύος 2kV-3,5kV/1λεπτό, χωρίς βλάβη, χωρίς flashover
	Εκκενώσεις και αποστάσεις ερπυσμού	Ανά βαθμό ρύπανσης, ονομαστική τάση αντοχής παλμών
	Μηχανική λειτουργία	200-1000 λειτουργίες, χωρίς υπερβολική φθορά, απαιτήσεις δύναμης
	Βαθμός προστασίας (IP)	Επαλήθευση κωδικού IP (σκόνη, νερό), IEC 60529
	Αντοχή στη διάβρωση	Ψεκασμός αλατιού, υγρασία, καμία υποβάθμιση που επηρεάζει την ασφάλεια
Τακτική επαλήθευση (Κάθε μονάδα)	Ορθότητα καλωδίωσης, λειτουργική απόδοση	Συνέχεια, πολικότητα, φασοποίηση, μηχανική λειτουργία
	Διηλεκτρική δοκιμή	1kV-2kV/1s ή 2U+1000V, χωρίς βλάβη
	Αντοχή μόνωσης	≥1000Ω/V στα 500V DC
	Μέτρα προστασίας, ηλεκτρική συνέχεια	≤0,05Ω μεταξύ εκτεθειμένων αγώγιμων μερών και ακροδέκτη PE

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Χαλύβδινα φύλλα	Πάχος, αντοχή διαρροής, ποιότητα επιφάνειας, πρόσφυση επίστρωσης	Ανά παρτίδα, COA + δοκιμή	Ελεγκτής εφελκυσμού, μετρητής πάχους επίστρωσης, ελεγκτής κάμψης
Φύλλα αλουμινίου	Ποιότητα κράματος, πάχος, ποιότητα ανοδίωσης	Ανά παρτίδα	Φασματόμετρο, μικρόμετρο, ελεγκτής πάχους ανοδίωσης
Χάλκινες μπάρες	Καθαρότητα, αγωγιμότητα, σκληρότητα, ανοχή διαστάσεων	Ανά παρτίδα	Μετρητής αγωγιμότητας, ελεγκτής σκληρότητας, CMM
Επικάλυψη σε σκόνη	Ταίριασμα χρώματος, γυαλάδα, βαθμός σκλήρυνσης, πάχος	Ανά παρτίδα	Μετρητής γυαλάδας, μετρητής σκλήρυνσης, μετρητής πάχους, έγχρωμο φασματοφωτόμετρο
Πλαστικά εξαρτήματα	Αναφλεξιμότητα (UL 94), δείκτης παρακολούθησης, σταθερότητα διαστάσεων	Ανά παρτίδα	Συσκευή δοκιμής UL 94, δοκιμή παρακολούθησης, ελεγκτής θερμικής παραμόρφωσης

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Κοπή/διάτρηση με λέιζερ	Ακρίβεια διαστάσεων ±0,2mm, ποιότητα ακμών, ύψος γρέζιου	Κάθε 30 λεπτά	CMM, οπτικός έλεγχος, μικρόμετρο
Κάμψη	Ακρίβεια γωνίας ±0,5°, ακτίνα κάμψης, επιφανειακή ρωγμή	Κάθε ρύθμιση + δείγμα	Μετρητής γωνίας, μετρητής ακτίνας, οπτικός έλεγχος
Συγκόλληση	Διείσδυση, εμφάνιση σφαιριδίων, έλεγχος παραμόρφωσης	Κάθε παρτίδα συγκόλλησης	Οπτική επιθεώρηση, διεισδυτικό χρώμα, ακτινογραφία (κρίσιμο)
Επικάλυψη σε σκόνη	Πάχος φιλμ 60-80μm, πρόγραμμα σκλήρυνσης, συνοχή χρώματος	Κάθε παρτίδα	Μετρητής πάχους, μετρητής σκλήρυνσης, σύγκριση χρωμάτων
Επεξεργασία Busbar	Μήκος κοπής, σχέδιο οπών, πάχος επιμετάλλωσης, στρογγυλοποίηση άκρων	Κάθε κομμάτι	CMM, πάχος επιμετάλλωσης XRF, οπτικός έλεγχος
Συνέλευση	Ροπή στερέωσης εξαρτήματος, ευθυγράμμιση, αποστάσεις απόστασης	Κάθε μονάδα	Ροπόκλειδο, μπλοκ μετρητή, οπτικός έλεγχος

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Επαλήθευση διαστάσεων	Συνολικές διαστάσεις, ευθυγράμμιση πόρτας, οπές στερέωσης	100%
Επαλήθευση βαθμολογίας IP	Ακεραιότητα στεγανοποίησης, συμπίεση φλάντζας, κλείσιμο πόρτας	AQL 1.0 (δείγμα)
Δοκιμή διηλεκτρικής αντοχής	2kV AC/1min (κύρια κυκλώματα), 1kV AC/1min (βοηθητικό)	100%
Αντοχή μόνωσης	≥1MΩ @ 500V DC	100%
Συνέχεια προστατευτικών κυκλωμάτων	≤0,05Ω μεταξύ σημείων PE	100%
Επαλήθευση πολικότητας και φάσης	Σωστό σε όλα τα τερματικά	100%
Μηχανική λειτουργία	Πόρτα, κλειδαριές, μεντεσέδες, αποσπώμενα μέρη	100%
Οπτική επιθεώρηση	Ελαττώματα επίστρωσης, σήμανση, καθαριότητα	100%
Έλεγχος τεκμηρίωσης	Διαγράμματα καλωδίωσης, εκθέσεις δοκιμών, δήλωση συμμόρφωσης	100%
Ακεραιότητα συσκευασίας	Προστασία κατά τη μεταφορά, οδηγίες χειρισμού	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Επεξεργασία Λαμαρίνας	Κοπή λέιζερ CNC	Κοπή ακριβείας, σύνθετα προφίλ, άκρες χωρίς γρέζια	10 τόνοι/ημέρα
	Διάτρηση CNC	Σχέδια τρύπας, περσίδες, ανάγλυφο	5.000 πάνελ/ημέρα
	CNC φρένο πίεσης	Κάμψη ακριβείας, σύνθετες γεωμετρίες	2.000 περιβλήματα/ημέρα
Επεξεργασία Επιφανειών	Αυτοματοποιημένη γραμμή βαφής πούδρας	Προεπεξεργασία, εφαρμογή σκόνης, σκλήρυνση	5.000 m²/ημέρα
Επεξεργασία Busbar	Μηχάνημα διάτρησης/κάμψης ζυγών CNC	Κοπή, διάτρηση, κάμψη, επίστρωση	2.000 σετ λεωφορείων/ημέρα
Γραμμές Συναρμολόγησης	Αρθρωτοί σταθμοί συναρμολόγησης, προστασία ESD, παρακολούθηση ροπής	Τοποθέτηση εξαρτημάτων, καλωδίωση, δοκιμή	1.000 κουτιά διανομής/ημέρα
Εξοπλισμός δοκιμής	Αυτοματοποιημένος πάγκος δοκιμών (διηλεκτρικό, μόνωση, συνέχεια)	Τακτική επαλήθευση σύμφωνα με το IEC 61439	500 μονάδες/ημέρα
Εξοπλισμός δοκιμής	Ρύθμιση δοκιμής αύξησης θερμοκρασίας (τρέχουσα έγχυση έως 6300A)	Επαλήθευση σχεδιασμού, δοκιμή τύπου	10 ρυθμίσεις/μήνα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
Οικιακό DBO (≤250A, επιτοίχια)	50.000 μονάδες	4-5 εβδομάδες	3 μέρες
Εμπορική διανομή (≤630A, δάπεδο/τοίχος)	20.000 μονάδες	4-5 εβδομάδες	5 μέρες
Βιομηχανικά κέντρα παραγωγής ενέργειας (≤2500A, επιδαπέδια)	5.000 μονάδες	4-5 εβδομάδες	7 ημέρες
Προσαρμοσμένες λύσεις (≤6300A)	Βάση έργου	4-8 εβδομάδες	2-3 εβδομάδες
Αρθρωτά συστήματα ζυγών	10.000 μέτρα	4-5 εβδομάδες	5 μέρες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Συμμόρφωση IEC 61439, θερμική μοντελοποίηση, υπολογισμός βραχυκυκλώματος, επιστήμη υλικών	Ανάπτυξη νέων προϊόντων, βελτιστοποίηση σχεδιασμού, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (40+ πατέντες)
Μηχανική Διαδικασιών	25 μηχανικοί	Κατασκευή λαμαρίνας, επιφανειακή επεξεργασία, επεξεργασία ζυγών, λιτή κατασκευή	Βελτιστοποίηση παραγωγής, αυτοματοποίηση, βελτίωση απόδοσης (>98%), μείωση κόστους
Δοκιμή & Επικύρωση	20 μηχανικοί	Επαλήθευση IEC 61439, δοκιμή αύξησης θερμοκρασίας, δοκιμή βραχυκυκλώματος, EMC	Συντονισμός δοκιμών τύπου, επαλήθευση ρουτίνας, ανάλυση αστοχίας, πιστοποίηση
Μηχανική Εφαρμογών	15 μηχανικοί	Σχεδιασμός ηλεκτρικού συστήματος, επιλεκτικός συντονισμός, επίβλεψη εγκατάστασης, θέση σε λειτουργία	Τεχνική υποστήριξη πελατών, σχεδιασμός σχεδίου, επίβλεψη τοποθεσίας, εκπαίδευση
Διασφάλιση Ποιότητας	35 τεχνικοί	ISO 9001, ISO 14001, στατιστικός έλεγχος διεργασιών, μετρολογικό εργαστήριο	Έλεγχος προμηθευτών, έλεγχος διαδικασίας, διορθωτικές ενέργειες, διαχείριση βαθμονόμησης

Γιατί ξεχωρίζει η κατασκευή του κουτιού διανομής μας

Η παραγωγική μας μονάδα αντιπροσωπεύει25 χρόνια εξειδίκευσης σε συγκροτήματα διακοπτών χαμηλής τάσης, που παρέχουν κιβώτια διανομής που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Εμπειρογνωμοσύνη IEC 61439: Ολοκληρωμένες δυνατότητες επαλήθευσης σχεδιασμού, συμπεριλαμβανομένου υπολογισμού αύξησης θερμοκρασίας ανά IEC/TR 60890 και επαλήθευσης αντοχής σε βραχυκύκλωμα σύμφωνα με το Παράρτημα P του IEC 61439-1

Καθετή ενσωμάτωση: Εσωτερική κατασκευή λαμαρίνας (κοπή με λέιζερ, διάτρηση, κάμψη), επεξεργασία επιφανειών (αυτοματοποιημένη επίστρωση σκόνης) και επεξεργασία ζυγών που εξασφαλίζει πλήρη ποιοτικό έλεγχο

Δοκιμαστική υποδομή:$5 εκατ.+ επενδύσεις σε εξοπλισμό δοκιμών τύπου, συμπεριλαμβανομένων των ρυθμίσεων δοκιμής αύξησης θερμοκρασίας (6300A τρέχουσα έγχυση), εγκαταστάσεις δοκιμών βραχυκυκλώματος και περιβαλλοντικούς θαλάμους

Αρθρωτή ευελιξία:Τυποποιημένα σχέδια πλατφόρμας που επιτρέπουν γρήγορη προσαρμογή, διατηρώντας παράλληλα τη συμμόρφωση με το IEC 61439 και την αποδοτικότητα κόστους

Εξειδίκευση στην εφαρμογή:Εξειδικευμένες λύσεις για κέντρα δεδομένων (διαχωρισμός φόρμας 4), υγειονομική περίθαλψη (συστήματα πληροφορικής), ανανεώσιμες πηγές ενέργειας (διανομή DC) και σκληρά περιβάλλοντα (IP65, τροπικά)

Η CDADA είναι Κουτί διανομής κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.
