Προμηθευτής Ανθεκτικών Αξεσουάρ MCB Κίνας

CDADAείναι κατασκευαστής και προμηθευτής διαφόρων ηλεκτρικών συσκευών χαμηλής τάσης και συναφών εξαρτημάτων, συμπεριλαμβανομένων των εξαρτημάτων MCB. Οι εγκαταστάσεις μας 52.400 m² χρησιμεύουν ως το θεμέλιο παραγωγής που μας δίνει τη δυνατότητα να προμηθεύουμε προϊόντα χονδρικής και καλωσορίζουμε επίσης αιτήματα προσαρμογής OEM. Μη διστάσετε να επικοινωνήσετε μαζί μας για μια προσφορά.

Τι είναι τα εξαρτήματα MCB;

Αξεσουάρ MCB είναι συμπληρωματικές συσκευές σχεδιασμένες να βελτιώνουν τη λειτουργικότητα, την προστασία και τις δυνατότητες ελέγχου τουΜικροσκοπικοί διακόπτες κυκλώματος (MCB). Αυτά τα αρθρωτά πρόσθετα μετατρέπουν τις βασικές συσκευές προστασίας κυκλώματος σε έξυπνα, ολοκληρωμένα εξαρτήματα σύγχρονων συστημάτων διανομής ηλεκτρικής ενέργειας. Λειτουργία υπόIEC 60898-1 (διακόπτες για οικιακές και παρόμοιες εγκαταστάσεις) καιIEC 60947-5-1 (συσκευές κυκλώματος ελέγχου), τα αξεσουάρ MCB επιτρέπουν την απομακρυσμένη λειτουργία, την παρακολούθηση κατάστασης, τη διασύνδεση ασφαλείας και την απρόσκοπτη ενσωμάτωση με συστήματα διαχείρισης κτιρίων.

Τα αξεσουάρ MCB χαρακτηρίζονται από τουςαρθρωτό πλάτος 17,5 mm (σχεδιασμός μισής μονάδας ή πλήρους μονάδας), επιτρέποντάς τους να τοποθετηθούν απευθείας σε ράγες DIN δίπλα σε MCB ή να κουμπώσουν στο σώμα του διακόπτη. Αυτή η τυποποιημένη αρθρωτότητα εξασφαλίζει συμβατότητα μεταξύ μεγάλων κατασκευαστών, συμπεριλαμβανομένων των Schneider Electric, ABB, Hager, Siemens και Chint.

Η παγκόσμια αγορά αξεσουάρ MCB γνωρίζει σημαντική ανάπτυξη με γνώμονα την υιοθέτηση έξυπνων κτιρίων, τις απαιτήσεις διαχείρισης ενέργειας και τον βιομηχανικό αυτοματισμό, με τους κατασκευαστές να προσφέρουν ολοκληρωμένα χαρτοφυλάκια που ενισχύουν την ασφάλεια, την ευκολία και την ευφυΐα του συστήματος .

Κατηγορίες & διαμορφώσεις προϊόντων αξεσουάρ MCB

Κατηγορία	Τύπος αξεσουάρ	Λειτουργία	Τεχνικές Προδιαγραφές
Λειτουργία εξ αποστάσεως	Ταξίδι Shunt (ST)	Απομακρυσμένη ενεργοποίηση μέσω εξωτερικού σήματος τάσης	AC: 24V, 110V, 230V, 415V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), Sealed 20VA (AC)/20W (DC); Χρόνος ταξιδιού <50 ms. Πλάτος: 17,5 mm (1 μονάδα)
	Αποδέσμευση υπότασης (UVR)	Αυτόματη απενεργοποίηση όταν η τάση πέσει κάτω από το όριο	Παραλαβή: 0,85× Un; Εγκατάλειψη: 0,35-0,7×Un (35-70% της βαθμολογίας); Αποτρέπει το αυτόματο κλείσιμο. Πλάτος: 17,5 mm (1 μονάδα)
	Αποδέσμευση υπέρτασης	Σκοπεύει όταν η τάση υπερβαίνει τα ασφαλή όρια	Συνήθως 270-280V AC για συστήματα 230V. Προστατεύει από συνθήκες υπέρτασης
	Συσκευή Λειτουργίας κινητήρα	Ηλεκτρική φόρτιση και απομακρυσμένη λειτουργία ON/OFF	Τροφοδοσία 230V AC, χρόνος λειτουργίας 3-5s, χειροκίνητη παράκαμψη, ανάδραση θέσης
Σηματοδότηση κατάστασης	Βοηθητική επαφή (AX)	Υποδεικνύει τη θέση του διακόπτη (ON/OFF)	1NO+1NC ή 2NO+2NC, 6A στα 230V AC/3A στα 400V AC, επαφές από κράμα αργύρου. Πλάτος: 9 mm (0,5 μονάδα)
	Επικοινωνία συναγερμού (AL)	Ο διακόπτης σημάτων ενεργοποιήθηκε λόγω σφάλματος	1NO+1NC, λειτουργεί μόνο σε αυτόματη απενεργοποίηση (όχι χειροκίνητη απενεργοποίηση), διαφορετική από τη βοηθητική. Πλάτος: 9 mm (0,5 μονάδα)
	Επαφή σήματος σφάλματος	Υποδεικνύει συγκεκριμένους τύπους βλαβών	Βασισμένο σε μικροδιακόπτες, ενσωματωμένο με ηλεκτρονικές μονάδες ταξιδιού
Ασφάλεια & Ασφάλεια	Εξάρτημα λουκέτου	Κλειδώνει τον διακόπτη στη θέση ON ή OFF	Δέχεται 2 λουκέτα με άκρα 4,75mm. Αποτρέπει τη μη εξουσιοδοτημένη λειτουργία
Ασφάλεια & Ασφάλεια	Κιτ κλειδώματος	Ασφαλίζει την εναλλαγή σε συγκεκριμένη θέση	Για διαδικασίες lockout/tagout (LOTO) συντήρησης
Συστήματα Busbar	Busbar τύπου pin	Μονοφασική ή τριφασική σύνδεση τροφοδοσίας	Μήκος 1m, έως 56 στύλους, ονομαστική 100A, μόνωση
Συστήματα Busbar	Δίαυλος τύπου περόνης	Πολυπολική κατανομή	Για διαμορφώσεις 1P, 2P, 3P, 4P, διατίθενται πλευρικοί σύνδεσμοι
Προστασία & Ταυτοποίηση	Καλύμματα ακροδεκτών	Αποτρέπει την τυχαία επαφή	IP20 έως IP40, φραγμοί φάσης, σχεδιασμός ασφαλής για τα δάχτυλα
Προστασία & Ταυτοποίηση	Λωρίδες σήμανσης	Αναγνώριση κυκλώματος	Λωρίδες 13 μονάδων για σήμανση, κουμπωτή τοποθέτηση
Έξυπνη/Επικοινωνία	Ασύρματο βοηθητικό	Παρακολούθηση κατάστασης Bluetooth/WiFi	Συμβατή εφαρμογή Tuya, αυτοτροφοδοτούμενη ή μπαταρία, ειδοποιήσεις σε πραγματικό χρόνο

Κανόνες συνδυασμού αξεσουάρ:

Μέγιστος συνδυασμός: 3 μπλοκ πρόσθετων ανά MCB (συνήθως μόνο στην αριστερή πλευρά)

Τοποθέτηση: 1 απελευθέρωση χαμηλής τάσης ή διακλάδωσης απευθείας στην πλευρά του MCB, μετά 2 επαφές (βοηθητικό + συναγερμός)

Πρότυπα πλάτους: 9 mm (0,5 μονάδα) για επαφές, 17,5 mm (1 μονάδα) για απελευθερώσεις

Βασικές Λειτουργίες & Αρχή Λειτουργίας

Shunt Trip (ST) - Μηχανισμός Remote Tripping

Συστατικό	Λειτουργία	Τεχνικές λεπτομέρειες
Ηλεκτρομαγνητικό πηνίο	Δημιουργεί μαγνητικό πεδίο όταν ενεργοποιείται	AC: Inrush 200VA, σφραγισμένο 20VA. DC: Inrush 200W, σφραγισμένο 20W. Κατηγορία μόνωσης F (155°C) ή H (180°C)
Μηχανισμός εμβόλου	Κτυπάει τη ράβδο απελευθέρωσης μηχανισμό	Σκληρυμένο ατσάλι, ελατήριο-επιστροφή, διαδρομή 3-5mm, δύναμη 2-5N
Βάση	Εφαρμογή κουμπώματος στην αριστερή πλευρά του MCB	Εγκατάσταση χωρίς εργαλεία, αυτόματη ευθυγράμμιση με μπάρα ταξιδιού
Ενδειξη	Μηχανική σημαία στη φάσα	Οπτική ένδειξη λειτουργίας πηνίου

Ακολουθία λειτουργίας:

Τάση ελέγχου που εφαρμόζεται στους ακροδέκτες διακοπής διακλάδωσης (A1-A2)

Το πηνίο ενεργοποιείται, δημιουργώντας μαγνητικό πεδίο (AC ή DC)

Το έμβολο χτυπά τη ράβδο διακοπής MCB με αρκετή δύναμη για να ξεπεραστεί το μάνδαλο του μηχανισμού

Οι διαδρομές MCB είναι ανοιχτές, οι κύριες επαφές ξεχωριστές

Η μηχανική σημαία υποδεικνύει τη λειτουργία διακλάδωσης

Το πηνίο απενεργοποιείται, το έμβολο επιστρέφει μέσω ελατηρίου

Το MCB απαιτεί μη αυτόματη επαναφορά (επανακλείσιμο)

Εφαρμογές:

Συστήματα διακοπής έκτακτης ανάγκης (κουμπιά E-stop)

Ενσωμάτωση συστήματος συναγερμού πυρκαγιάς (αυτόματο κλείσιμο)

Απομακρυσμένη απόρριψη φορτίου (προγράμματα απόκρισης ζήτησης)

Σχέδια μεταφοράς γεννήτριας (συγχρονισμένο άνοιγμα)

Υποτάση απελευθέρωσης (UVR) - Παρακολούθηση τάσης

Παράμετρος	Προσδιορισμός	Λειτουργία ασφαλείας
Τάση Pickup	0,85 × Un (ο διακόπτης μπορεί να κλείσει)	Αποτρέπει το κλείσιμο σε ανεπαρκή τάση
Τάση εγκατάλειψης	0,35-0,70 × Un (35-70% της βαθμολογίας)	Αυτόματη απενεργοποίηση υπό τάση
Χρονική καθυστέρηση	Στιγμιαία ή 0,1-3s (ηλεκτρονικοί τύποι)	Αποτρέπει την ενόχληση από στιγμιαίες βυθίσεις
Συνεχές καθήκον	100% ονομαστική τάση	Το πηνίο ενεργοποιείται συνεχώς κατά την κανονική λειτουργία
Πλάτος	17,5 mm (1 μονάδα)	Τυπική τοποθέτηση ράγας DIN

Λειτουργική Αρχή: Το πηνίο UVR παραμένει συνεχώς ενεργοποιημένο κατά την κανονική λειτουργία, συγκρατώντας μηχανικά τον μηχανισμό κλεισίματος MCB. Όταν η τάση τροφοδοσίας πέσει κάτω από το όριο διακοπής για τον καθορισμένο χρόνο:

Η ηλεκτρομαγνητική δύναμη καθίσταται ανεπαρκής για τη διατήρηση του μανδάλου

Μηχανικός μηχανισμός κίνησης ελατηρίου

Το MCB ανοίγει αυτόματα

Αποτρέπει το κλείσιμο μέχρι να επιστρέψει η τάση στο επίπεδο λήψης

Αυτό προστατεύει:

Κινητήρες από εκκίνηση χαμηλής τάσης (υψηλό ρεύμα, υπερθέρμανση)

Εξοπλισμός από φθορές εκρήξεων

Ασφάλεια έναντι απροσδόκητης επανεκκίνησης μετά την επαναφορά ρεύματος

Επαφές βοηθητικές έναντι συναγερμού

Χαρακτηριστικό	Βοηθητική επαφή (AX)	Επικοινωνία συναγερμού (AL)
Λειτουργία	Αλλάζει κατάσταση με τη θέση λαβής MCB	Λειτουργεί μόνο σε αυτόματο ταξίδι (υπερφόρτωση/βραχυκύκλωμα)
Ενδειξη	Κατάσταση ON/OFF	Μόνο διακοπή σφάλματος
Διαμόρφωση επαφών	1NO+1NC ή 2NO+2NC	Πρότυπο 1NO+1NC
Εκτίμηση	6Α στα 230V AC, 3Α στα 400V AC	6Α στα 230V AC, 3Α στα 400V AC
Πλάτος	9 mm (0,5 μονάδα)	9 mm (0,5 μονάδα)
Εφαρμογή	Ένδειξη κατάστασης, αλληλασφάλιση, κυκλώματα ελέγχου	Συναγερμός βλάβης, ειδοποίηση συντήρησης, ένδειξη ταξιδιού

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Εφαρμογή	Διαμόρφωση αξεσουάρ	Τεχνικές Απαιτήσεις	Ολοκλήρωση
Έξυπνες κατοικίες	Διαδρομή διακλάδωσης + Βοηθητική μονάδα + Ασύρματη μονάδα	230V AC, WiFi/Bluetooth, Tuya App	Οικιακός αυτοματισμός, τηλεχειρισμός, διαχείριση ενέργειας
Εμπορικά Κτίρια	UVR + Βοηθητικό + Συναγερμός	230V AC, ενσωμάτωση BMS, διεπαφή συναγερμού πυρκαγιάς	Σύστημα διαχείρισης κτιρίου, διακοπή λειτουργίας έκτακτης ανάγκης
Βιομηχανικός Έλεγχος	Διαδρομή διακλάδωσης + 2×Βοηθητικός + Χειριστής κινητήρα	24V DC, συμβατότητα PLC, γρήγορη απόκριση (<50ms)	Έλεγχος PLC/DCS, κυκλώματα ασφαλείας μηχανών
Εγκαταστάσεις Υγείας	UVR + Συναγερμός + Λουκέτο	Ιατρικής ποιότητας, υψηλή αξιοπιστία, ικανότητα LOTO	Βασική διαχείριση ενέργειας, ασφάλεια συντήρησης
Κέντρα Δεδομένων	Διαδρομή διαφυγής + Συναγερμός + Σύστημα Busbar	48V DC, υψηλή πυκνότητα, αρθρωτή επέκταση	Μονάδες διανομής ρεύματος (PDUs), απομακρυσμένη διαχείριση
Ανανεώσιμες Πηγές Ενέργειας	Διαδρομή διακλάδωσης + Αποδέσμευση υπέρτασης	Συστήματα συνεχούς ρεύματος 1000V, βαθμολόγηση εξωτερικού χώρου, ταχεία διακοπή λειτουργίας	Ηλιακά Φ/Β συστήματα, αποθήκευση ενέργειας, ενσωμάτωση μετατροπέων
Πετρέλαιο & Αέριο	Αντιεκρηκτικά αξεσουάρ + UVR	Πιστοποιημένο ATEX/IECEx, τροπικό	Συστήματα διακοπής λειτουργίας έκτακτης ανάγκης (ESD), επικίνδυνες περιοχές
Υποδομή	Χειριστής κινητήρα + Βοηθητικό + Κλειδαριά	400V AC, βαρέως τύπου, διάρκεια ζωής 50.000	Συστήματα SCADA, κέντρα τηλεχειρισμού

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας

Πρώτη ύλη IQC → Περιέλιξη ηλεκτρομαγνητικού πηνίου → Επεξεργασία εμβόλου/οπλισμού → Κατασκευή συστήματος επαφής → Χύτευση με έγχυση περιβλήματος → Υποσυναρμολόγηση → Βαθμονόμηση και δοκιμή → Τελική ενσωμάτωση → Συσκευασία

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Περιέλιξη πηνίου	Εμαγιέ σύρμα χαλκού (0,1-0,3 mm), αυτοματοποιημένη περιέλιξη με έλεγχο τάσης, εμποτισμός βερνικιού κενού	Αριθμός στροφών ±1%, αντίσταση DC ±5%, διηλεκτρική αντοχή 2kV/1min, αντίσταση μόνωσης >100MΩ
Επεξεργασία εμβόλου	Χάλυβας ψυχρής έλασης SPCC ή μεταλλουργία σκόνης σιδήρου, λείανση ακριβείας, σκλήρυνση (HRC 45-55)	Ανοχή διαστάσεων ±0,02mm, φινίρισμα επιφάνειας Ra 0,8, μαγνητική διαπερατότητα >5000
Επικοινωνία Κατασκευή	Σφράγιση ασημιού-νικελίου (AgNi 90/10), πριτσίνωμα σε χάλκινους φορείς, σκούπισμα γεωμετρίας	Σκληρότητα HV 80-120, αντίσταση επαφής <50mΩ, δύναμη συγκόλλησης >50MPa
Χύτευση κατοικιών	PA66 GF30 ή PBT GF30, έγχυση 280-320°C, κρίσιμη δομοστοιχειότητα 17,5 mm	Ανοχή διαστάσεων ±0,05mm, δείκτης παρακολούθησης >600V, UL 94 V-0, αντίσταση θερμότητας 160°C
Εαρινή Βιομηχανία	Ανθρακούχο χάλυβα με σκληρυμένο λάδι SWOSC-V ή ανοξείδωτο ατσάλι 301, περιέλιξη CNC, θερμική επεξεργασία	Διάρκεια κούρασης >100.000 κύκλοι, ποσοστό ελατηρίου ±10%, χαλάρωση <5%
Υποσυνέλευση	Ενσωμάτωση πηνίου-εμβόλου-επαφής, ρύθμιση διαδρομής, δοκιμή μηχανισμού κουμπώματος	Τάση λειτουργίας 0,85-1,1×Un, δύναμη απενεργοποίησης 2-5N, χρόνος απόκρισης <50ms
Τελική βαθμονόμηση	Επαλήθευση τάσης παραλαβής/απόρριψης (UVR), μέτρηση χρόνου λειτουργίας (διαδρομή διακλάδωσης), αντίσταση επαφής	100% αυτοματοποιημένη δοκιμή, καταγραφή δεδομένων, ιχνηλασιμότητα κωδικοποίηση QR

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Σύρμα πηνίου	Επισμαλτωμένο σύρμα χαλκού Κατηγορίας F (155°C) ή Κατηγορίας H (180°C)	IEC 60317, NEMA MW 35	Τάση διάσπασης >2kV, ικανότητα συγκόλλησης 390°C/2s, ευελιξία
Μαγνητικός Πυρήνας	Ελασματοποιήσεις από χάλυβα πυριτίου (0,35-0,5 mm) ή συμπαγές σίδηρο	IEC 60404-8, JIS C 2552	Υψηλή διαπερατότητα, χαμηλή καταναγκαστική ικανότητα, σταθερές μαγνητικές ιδιότητες
Έμβολο/Οπλισμός	Χάλυβας ψυχρής έλασης SPCC ή σκόνη σιδήρου (Fe-99%)	JIS G 3141, MPIF Standard 35	HRC 45-55, φινίρισμα επιφάνειας Ra 0,8, αντοχή στη διάβρωση
Επαφές	Ασήμι-νικέλιο (AgNi 90/10) ή οξείδιο αργύρου-καδμίου (AgCdO)	ASTM B152, IEC 60368	Αγωγιμότητα >90% IACS, αντοχή στη διάβρωση τόξου, αντισυγκόλληση
Επικοινωνήστε με τα Springs	Χαλκός από βηρύλλιο (CuBe2 C17200) ή ανοξείδωτος χάλυβας 301	ASTM B196	Διάρκεια κούρασης >100.000 κύκλοι, σταθερή πίεση, αντοχή στη διάβρωση
Στέγαση	PA66 GF30 (30% ίνες γυαλιού) ή PBT GF30	IEC 60664-1, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 160°C, αντοχή κρούσης >7 kJ/m²
Κλιπ ράγας DIN	Χάλυβας ελατηρίου 65Mn ή ανοξείδωτο ατσάλι 304, ψευδάργυρο	GB/T 1222, ISO 3506	Δύναμη σφιγκτήρα 50-100N, 10.000 κούραση κύκλου, αντοχή στη διάβρωση
Τερματικά	Ορειχάλκινος C36000 ή χαλκός C11000 με επικασσιτέρωση (5-8μm)	ASTM B16/B187	Πυκνότητα ρεύματος 1,0-1,5 A/mm², αντοχή ροπής 1,5-2,5 Nm

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Εφαρμοστέες Απαιτήσεις
IEC 60898-1	Διακόπτες για οικιακές και παρόμοιες εγκαταστάσεις	Βασικό πρότυπο για MCB, συμβατότητα αξεσουάρ
IEC 60947-5-1	Συσκευές κυκλώματος ελέγχου και στοιχεία μεταγωγής	Βαθμολογίες βοηθητικών επαφών, ηλεκτρική αντοχή, σημάνσεις ακροδεκτών
IEC 60947-2	Διακόπτης χαμηλής τάσης - Διακόπτες κυκλώματος	Shunt trip/UVR απόδοση, συντονισμός
EN 60898-1 / EN 60947-5-1	Ευρωπαϊκές εναρμονισμένες εκδόσεις	Σήμανση CE, πρόσβαση στην αγορά της ΕΕ

Υποχρεωτικές δοκιμές τύπου (IEC 60947-5-1 / IEC 60898)

Κατηγορία δοκιμής	Συγκεκριμένο τεστ	Κριτήρια Αποδοχής
Ηλεκτρική Αντοχή	10.000 λειτουργίες σε ονομαστικό ρεύμα (AC-15/DC-13)	Φθορά επαφής <50%, χωρίς συγκόλληση, συνεπής λειτουργία
Μηχανική Αντοχή	100.000 λειτουργίες χωρίς φορτίο	<5% μετατόπιση παραμέτρων, καμία μηχανική βλάβη
Διηλεκτρικές ιδιότητες	2kV AC/1min (κυκλώματα ελέγχου), παλμός 4kV	Χωρίς βλάβη, χωρίς αναβοσβήνει
Άνοδος θερμοκρασίας	Συνεχής λειτουργία σε ονομαστική τάση/ρεύμα	Πηνίο ≤85K (Κλάση F), ακροδέκτες ≤80K
Σοκ & Δόνηση	IEC 60068-2-27 (σοκ), IEC 60068-2-6 (δόνηση)	Χωρίς λανθασμένη λειτουργία, χωρίς ζημιά, λειτουργικό μετά τη δοκιμή
Περιβαλλοντική	Υγρή θερμότητα (IEC 60068-2-30), κρύα, ξηρή θερμότητα	Λειτουργικό μετά την προετοιμασία, χωρίς διάβρωση
EMC	Ανοσία σε διεξαχθείσες/ακτινοβολούμενες παρεμβολές	Χωρίς ενοχλητική λειτουργία, EN 60947-5-1

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Εμαγιέ σύρμα	Διάμετρος, τάση διάσπασης, επιμήκυνση, ικανότητα συγκόλλησης	AQL 0,65	Μικρόμετρο, διηλεκτρικός ελεγκτής, μηχανή εφελκυσμού
Μαγνητικός χάλυβας	Διαπερατότητα, απώλεια πυρήνα, επίστρωση μόνωσης	Ανά παρτίδα	Σκελετός Epstein, δοκιμαστικό μονόφυλλου
Ασημένιες επαφές	Καθαρότητα, σκληρότητα, πυκνότητα, ανοχή διαστάσεων	Ανά παρτίδα	Φασματόμετρο, ελεγκτής σκληρότητας, CMM
Πλαστικοί κόκκοι	Περιεκτικότητα σε γυαλί, ιξώδες, υγρασία, ευφλεκτότητα	Ανά παρτίδα	Δείκτης ροής τήγματος, συσκευή DSC, UL 94
Χάλυβας ελατηρίου	Αντοχή σε εφελκυσμό, αντοχή στην κόπωση, διαμόρφωση	Ανά παρτίδα	Μηχάνημα εφελκυσμού, ελεγκτής κόπωσης

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Περιέλιξη πηνίου	Αριθμός στροφών, τάση, αντίσταση, μόνωση	Κάθε μονάδα	Αυτοματοποιημένη περιέλιξη με ανάδραση, ωμόμετρο
Επεξεργασία εμβόλου	Ανοχή διαστάσεων, φινίρισμα επιφάνειας, σκληρότητα	Κάθε 100 μονάδες	CMM, προφιλόμετρο, σκληρόμετρο
Συναρμολόγηση επαφής	Ευθυγράμμιση, πίεση, αντίσταση, ποιότητα συγκόλλησης	Κάθε 100 μονάδες	Μετρητής δύναμης, μικρο-ωμόμετρο, XRF
Χύτευση κατοικιών	Θερμοκρασία, πίεση, ακρίβεια διαστάσεων	Κάθε κύκλος	Παρακολούθηση SCADA, διαγράμματα SPC
Υποσυναρμολόγηση	Τάση λειτουργίας, διαδρομή, χρόνος απόκρισης	Κάθε μονάδα	Αυτοματοποιημένος πάγκος δοκιμών, καταγραφή δεδομένων

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Εύρος τάσης λειτουργίας	0,85-1,1×Un (παραλαβή), >0,2×Un (αποχώρηση για UVR)	100%
Χρόνος απόκρισης (διαδρομή διαφυγής)	<50ms στην ονομαστική τάση	100%
Αντοχή επαφής	<50mΩ (βοηθητικό), <100mΩ (συναγερμός)	100%
Διηλεκτρική τάση αντοχής	2kV AC/1min	100%
Αντοχή μόνωσης	>100MΩ @ 500V DC	100%
Μηχανική λειτουργία	10 κύκλοι, λεία, χωρίς κόλλημα	100%
Συμβατότητα Snap-fit	Συνδυάζεται με καθορισμένο πλαίσιο MCB	100%
Οπτικός & διαστατικός έλεγχος	Δυνατότητα 17,5 mm, μονιμότητα σήμανσης	100%
Δειγματοληψία ηλεκτρικής αντοχής	1.000 λειτουργίες με ονομαστικό φορτίο	AQL 1.0
Ακεραιότητα συσκευασίας	Δοκιμή πτώσης, δόνηση (ISTA 3A)	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Περιέλιξη πηνίου	Μηχανές περιελίξεων CNC (Nittoku/Marsilli) με έλεγχο τάσης	Παραγωγή πηνίου ακριβείας	20.000 πηνία/ημέρα
Σφράγιση & Μορφοποίηση	Προοδευτική πρέσα μήτρας 60 τόνων (Bruderer)	Σφράγιση επαφής, διαμόρφωση ελατηρίου	30.000 εξαρτήματα/ημέρα
Χύτευση με έγχυση	Θερμοπλαστική πρέσα 80 τόνων (Arburg)	Στέγαση, περιβλήματα, κλιπ ράγας DIN	10.000 κατοικίες/ημέρα
Αυτοματισμός Συναρμολόγησης	Ρομποτικά κύτταρα (ABB/Fanuc) με συστήματα όρασης	Υποσυναρμολόγηση, βαθμονόμηση, δοκιμή	5.000 αξεσουάρ/ημέρα ανά γραμμή
Εξοπλισμός δοκιμής	Αυτοματοποιημένος πάγκος δοκιμών αξεσουάρ	Λειτουργικά χαρακτηριστικά, συγχρονισμός, αντοχή	1.000 μονάδες/ώρα
	Μηχανικός ελεγκτής αντοχής	Επαλήθευση κύκλου 100.000	200 μονάδες ταυτόχρονα
	Θάλαμος δοκιμής EMC	Δοκιμή ανοσίας/εκπομπών	100 μονάδες/ημέρα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
Διαδρομές διακλάδωσης (όλες οι τάσεις)	50.000 μονάδες	4-5 εβδομάδες	3 μέρες
Απελευθερώσεις υπότασης	20.000 μονάδες	4-5 εβδομάδες	3 μέρες
Βοηθητικές επαφές	10.000 μονάδες	4-5 εβδομάδες	3 μέρες
Επαφές συναγερμού	50.000 μονάδες	4-5 εβδομάδες	3 μέρες
Συσκευές λειτουργίας κινητήρα	50.000 μονάδες	4-5 εβδομάδες	5 μέρες
Συστήματα Busbar	1.000 μέτρα	4-5 εβδομάδες	3 μέρες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Ηλεκτρομαγνητικός σχεδιασμός, φυσική επαφής, ενοποίηση IoT, ασύρματη επικοινωνία	Ανάπτυξη νέων αξεσουάρ, έξυπνες δυνατότητες, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (30+ πατέντες)
Μηχανική Διαδικασιών	15 μηχανικοί	Αυτοματισμός περιέλιξης πηνίου, σφράγιση ακριβείας, χύτευση πλαστικού, λιτή κατασκευή	Βελτιστοποίηση παραγωγής, βελτίωση απόδοσης (>99%), μείωση κόστους
Δοκιμή & Επικύρωση	12 μηχανικοί	Συμμόρφωση IEC 60898/60947, δοκιμή αντοχής, EMC, περιβαλλοντική προσομοίωση	Συντονισμός δοκιμών τύπου, ανάλυση αστοχίας, διαχείριση πιστοποίησης
Μηχανική Εφαρμογών	10 μηχανικοί	Ενοποίηση MCB, συστήματα ελέγχου, διεπαφή BMS/SCADA	Τεχνική υποστήριξη πελατών, σχεδιασμός συστήματος, θέση σε λειτουργία
Διασφάλιση Ποιότητας	25 τεχνικοί	ISO 9001, IATF 16949, στατιστικός έλεγχος διεργασιών, μετρολογία	Έλεγχος προμηθευτή, έλεγχος διαδικασίας, διορθωτικές ενέργειες, βαθμονόμηση

Γιατί ξεχωρίζει η κατασκευή αξεσουάρ MCB

Η παραγωγική μας μονάδα αντιπροσωπεύει20 χρόνια εξειδίκευσης σε εξαρτήματα προστασίας κυκλώματος χαμηλής τάσης, παρέχοντας εξαρτήματα MCB που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Αρθρωτή τεχνογνωσία: Βαθιά κατανόηση της αρθρωτής ράγας DIN 17,5 mm, διασφαλίζοντας απρόσκοπτη ενσωμάτωση με MCB από μεγάλους κατασκευαστές (Schneider Acti9, ABB System pro M, Siemens Sentron, Hager)

Έξυπνη καινοτομία αξεσουάρ: Ιδιόκτητες ασύρματες βοηθητικές επαφές και αισθητήρες παρακολούθησης ενέργειας που μετατρέπουν τα συμβατικά MCB σε έξυπνες συσκευές με δυνατότητα IoT χωρίς αντικατάσταση διακόπτη

Καθετή ενσωμάτωση: Εσωτερική περιέλιξη πηνίου με εμποτισμό κενού, σφράγιση επαφών ακριβείας και θερμοπλαστικό καλούπωμα που εξασφαλίζει πλήρη ποιοτικό έλεγχο και γρήγορη προσαρμογή

Δοκιμαστική υποδομή: $2 εκατ.+ επενδύσεις σε αυτοματοποιημένες δοκιμές, συμπεριλαμβανομένης της επαλήθευσης μηχανικής αντοχής 100.000 κύκλων, δοκιμών ανοσίας EMC και δοκιμών συμβατότητας MCB

Γρήγορη προσαρμογή: Ευέλικτη κατασκευή που επιτρέπει την προσαρμογή τάσης, διαμόρφωσης επαφών και πρωτοκόλλου επικοινωνίας με χρόνους παράδοσης 2 εβδομάδων

View as

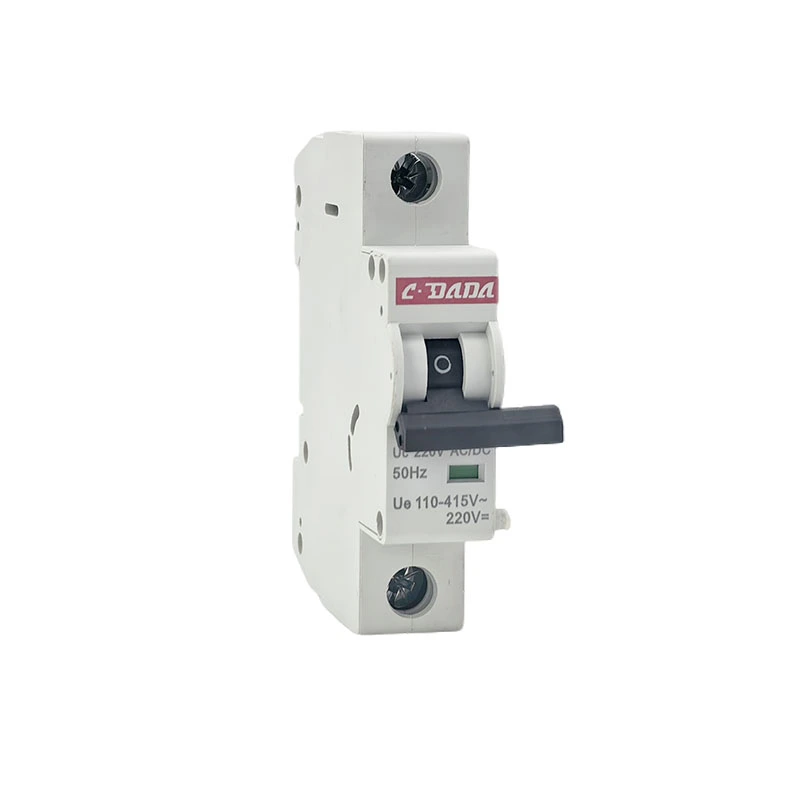

MCB Shunt Release

Επιλέξτε το CDADA ως τον προμηθευτή σας MCB Shunt Release, αυτό το προϊόν προορίζεται για τον απομακρυσμένο έλεγχο των αυτόματων διακοπτών DAB7-63. Διατίθεται σε 24V έως 400V AC/DC, διασφαλίζει αξιόπιστη λειτουργία σε μεγάλο εύρος τάσης. Ιδανικό για διακοπή λειτουργίας έκτακτης ανάγκης και συστήματα αυτοματισμού. Εύκολη εγκατάσταση, με άμεση συμβατότητα με τη σειρά DAB7 της CDADA—δεν χρειάζονται επιπλέον προσαρμογείς.

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

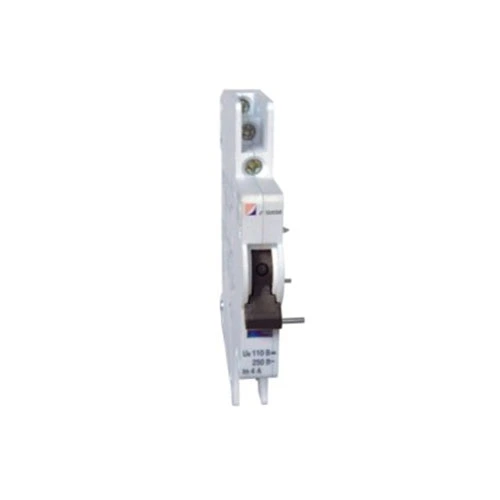

Συναγερμός MCB και βοηθητική επαφή

Αγοράστε συναγερμό CDADA MCB και βοηθητική επαφή—μονάδα διπλής λειτουργίας για διακόπτες DAB7-63. Συνδυάζει 2 επαφές μεταφοράς (βοηθητικό + συναγερμός) σε μία συμπαγή μονάδα. Ιδανικό για απομακρυσμένη παρακολούθηση κατάστασης και σηματοδότηση σφαλμάτων σε πίνακες. Εύκολη snap-on εγκατάσταση στην αριστερή πλευρά. Ως άμεσο εργοστάσιο, διαθέσιμη τιμολόγηση OEM/χονδρικής.

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Η CDADA είναι Αξεσουάρ MCB κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.
