Κατασκευαστής ασφαλειοδιακόπτη DC υψηλής ποιότητας

CDADAείναι ένας αξιόπιστος κατασκευαστής και προμηθευτής διακοπτών συνεχούς ρεύματος. Τα προϊόντα μας είναι υψηλής ποιότητας, αξιόπιστα και τεχνολογικά προηγμένα. Ειδικευόμαστε στην ανάπτυξη προσαρμοσμένων λύσεων για βιομηχανίες όπως η νέα ενέργεια, παρέχοντάς σας ολοκληρωμένες υπηρεσίες OEM μιας στάσης.

Τι είναι ένας διακόπτης κυκλώματος DC;

A Διακόπτης κυκλώματος DC είναι μια εξειδικευμένη προστατευτική συσκευή σχεδιασμένη να διακόπτει τα κυκλώματα συνεχούς ρεύματος (DC) υπό συνθήκες υπερφόρτωσης, βραχυκυκλώματος ή σφάλματος. Σε αντίθεση με τους διακόπτες κυκλώματος εναλλασσόμενου ρεύματος που επωφελούνται από μηδενικές διασταυρώσεις φυσικού ρεύματος (100-120 φορές ανά δευτερόλεπτο στα 50/60 Hz), οι διακόπτες συνεχούς ρεύματος πρέπει να σβήσουν αναγκαστικά ένασυνεχές, μονοκατευθυντικό τόξο που στερείται εγγενών αυτοσβενόμενων ιδιοτήτων. Αυτή η θεμελιώδης διαφορά απαιτεί εξελιγμένες τεχνολογίες απόσβεσης τόξου, καθιστώντας τους διακόπτες συνεχούς ρεύματος φυσικώς μεγαλύτερους, πιο σύνθετους και ακριβότερους από τους αντίστοιχους AC.

Οι διακόπτες κυκλώματος συνεχούς ρεύματος λειτουργούν σε εύρος τιμών τάσης από12V έως 1500V DC, με τις τρέχουσες αξιολογήσεις να εκτείνονται2Α έως 2500Α. Χρησιμεύουν ως κρίσιμα στοιχεία προστασίας σε ηλιακά φωτοβολταϊκά (PV) συστήματα, συστήματα αποθήκευσης ενέργειας μπαταριών (BESS), υποδομές φόρτισης ηλεκτρικών οχημάτων (EV)cture, κέντρα δεδομένων με διανομή ισχύος DC, βιομηχανικά χειριστήρια κινητήρων συνεχούς ρεύματος και θαλάσσια ηλεκτρικά συστήματα.

Η βασική πρόκληση στη διακοπή DC έγκειταιφυσική εξαφάνιση τόξου: Τα τόξα συνεχούς ρεύματος διατηρούν σταθερές στήλες πλάσματος με θερμοκρασίες που υπερβαίνουν τους 10.000°C, απαιτώντας εξαναγκασμένη επιμήκυνση, ψύξη και απιονισμό μέσω μαγνητικών πεδίων, αγωγών τόξου και εξειδικευμένων υλικών επαφής.

Κατηγορίες προϊόντων & Διαμορφώσεις

Ταξινόμηση	Τύπος	Εύρος ρεύματος/τάσης	Βασικά Χαρακτηριστικά
Με Κατασκευή	DCMCB (Μινιατούρα)	2A – 125A, 250V – 1000V DC	Τοποθέτηση ράγας DIN, σταθερές ρυθμίσεις διαδρομής, Φ/Β οικίας/επαγγελματικής χρήσης

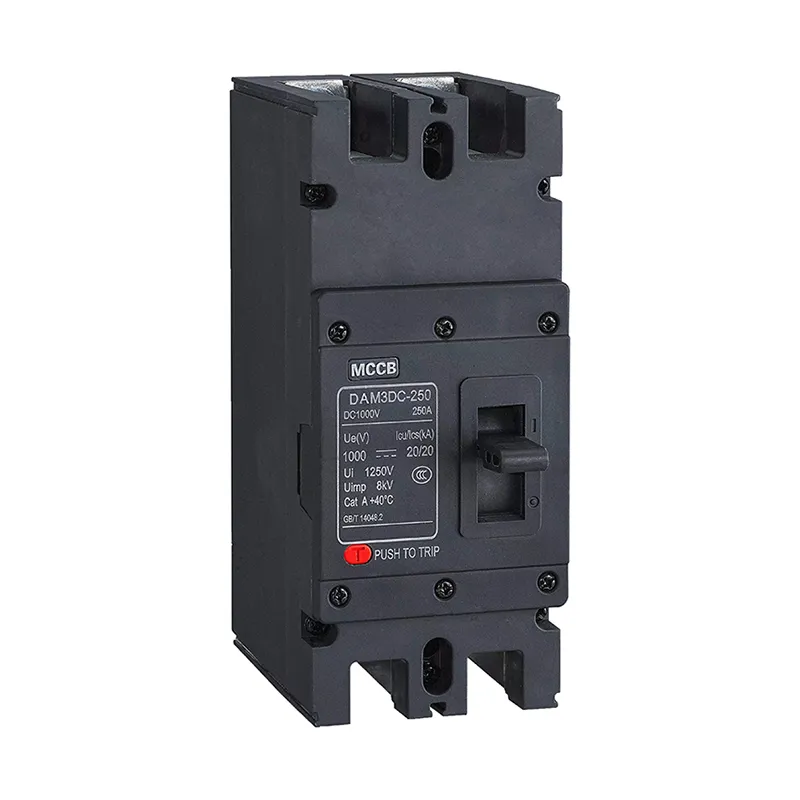

	DCMCCB (Molded Case)	10A – 2500A, 500V – 1500V DC	Ρυθμιζόμενες μονάδες ταξιδιού, υψηλή ικανότητα θραύσης, βιομηχανική/χρηστική
	DCACB (Διακόπτης κυκλώματος αέρα)	630A – 6300A, 1000V DC	Σχεδιασμός συρταριού, ηλεκτρονική προστασία, διανομή ρεύματος
	Διακόπτης συνεχούς ρεύματος στερεάς κατάστασης	100A – 5000A, έως 1500V DC	Βασισμένο σε ημιαγωγούς, λειτουργία <1ms, χωρίς τόξο, υψηλό κόστος
Με ονομαστική τάση	Χαμηλή Τάση	12V – 250V DC	Αυτοκίνητο, ναυτιλία, τηλεπικοινωνίες
	Μέση τάση (PV Standard)	250V – 1000V DC	Ηλιακές φωτοβολταϊκές σειρές, κιβώτια συνδυασμού, οικ./εμπορική
	Υψηλή Τάση	1000V – 1500V DC	Φ/Β κλίμακας χρησιμότητας, αποθήκευση μπαταρίας, γρήγορη φόρτιση EV
Με διαμόρφωση πόλου	1-Πόλος	250V DC	Φ/Β μονής στοιχειοσειράς, χαμηλής τάσης DC
	2-Pole (Σειρά)	500V – 750V DC	Φ/Β μέσης τάσης, διπολική σύνδεση σειράς
	3-Πολωνός	750V DC	Τριφασικά συστήματα DC, εξειδικευμένα βιομηχανικά
	4-Pole (Σειρά)	1000V – 1500V DC	Φ/Β υψηλής τάσης, βάσεις μπαταριών, υποδομή EV
By Trip Technology	Θερμομαγνητική	2Α – 800Α	Διμεταλλική υπερφόρτωση + βραχυκύκλωμα ηλεκτρομαγνητικής βαλβίδας, οικονομικό
	Ηλεκτρονικός	100A – 2500A	Βασισμένο σε μικροεπεξεργαστή, ρυθμιζόμενες καμπύλες, επικοινωνία
	Μόνο μαγνητικό	10Α – 100Α	Μόνο βραχυκύκλωμα, προστασία κινητήρα, γρήγορη λειτουργία

Κριτικός χαρακτηρισμός:Ευαισθησία πολικότητας Οι διακόπτες DC πρέπει να φέρουν σήμανσηθετικό (+) και αρνητικό (-) τερματικά, με δείκτες κατεύθυνσης ρεύματος. Η εγκατάσταση αντίστροφης πολικότητας μπορεί να οδηγήσει σε καταστροφική αστοχία λόγω ασύμμετρης συμπεριφοράς τόξου.

Βασικές Λειτουργίες & Αρχή Λειτουργίας

Το DC Arc Challenge

Σε αντίθεση με τα τόξα εναλλασσόμενου ρεύματος που σβήνουν φυσικά στις τρέχουσες μηδενικές διασταυρώσεις, τα τόξα DC παρουσιάζουν μοναδικές προκλήσεις κατάσβεσης:

Παράμετρος	AC Arc	DC Arc
Τρέχουσα κυματομορφή	Ημιτονοειδής, μηδενικές διασταυρώσεις κάθε 10ms (50Hz)	Συνεχές, σταθερό μέγεθος
Τάση τόξου	Αυξάνεται με το ρεύμα	Σταθερό, απαιτεί αναγκαστική εξαφάνιση
Εξάλειψη τόξου	Φυσικό στο μηδέν	Απαιτείται εξαναγκασμένη επιμήκυνση + ψύξη
Ενέργεια τόξου	Παλμικό, χαμηλότερος μέσος όρος	Συνεχής, συγκεντρωμένη θερμότητα
Φθορά επαφής	Μέτριος	Σοβαρό χωρίς κατάλληλο σβήσιμο
Απαιτούμενο κενό	Μικρότερος	2-3× μεγαλύτερο για ισοδύναμη τάση

Arc Extinction Technologies

Τεχνολογία	Μηχανισμός	Εφαρμογή	Εκτέλεση
Μαγνητική έκρηξη	Η δύναμη Lorentz F = I × L × B οδηγεί το τόξο σε πλάκες διαχωρισμού με ταχύτητα 50-200 m/s	Universal για DC MCB/MCCB	Συνηθέστερη, οικονομικά αποδοτική, θραύση 10-20 kA
Αλεξίπτωτο τόξου με πλάκες διαχωρισμού	Τόξο χωρισμένο σε τμήματα σειρών, ψύχεται, απιονισμένο	Στάνταρ σε όλους τους διακόπτες DC	Βασικό εξάρτημα, πτώση τάσης ανά πλάκα 30-50V
Μόνιμοι Μαγνήτες	Μαγνήτες NdFeB (0,1-0,3T) κάθετοι στη διαδρομή τόξου	Συμπαγείς MCB DC	Χωρίς εξωτερική τροφοδοσία, σταθερή θερμοκρασία στους 150°C
Ηλεκτρομαγνητικό πηνίο εκρήξεως	Το αυτοενεργοποιούμενο πηνίο δημιουργεί πεδίο ανάλογο με το ρεύμα σφάλματος	MCCB υψηλού ρεύματος	Η δύναμη αυξάνεται με την τρέχουσα, προσαρμοστική προστασία
Διακοπή κενού	Το τόξο σβήνεται στο κενό (χωρίς ιονιζόμενο μέσο)	DC υψηλής τάσης, εξειδικευμένο	Εξαιρετικό για >1000V DC, μεγάλη διάρκεια ζωής, ακριβό
Air Blast	Ο πεπιεσμένος αέρας ψύχει και τεντώνει το τόξο	Βιομηχανική υψηλής ισχύος, κληρονομιά	Υψηλή συντήρηση, σπάνια χρησιμοποιείται σε μοντέρνα σχέδια

Φυσική Μαγνητικής Έκρηξης

Η εξίσωση της δύναμης Lorentz διέπει τον χειρισμό DC τόξου:

F = I × L × B

Οπου:

φά = Δύναμη στο τόξο (Newtons)

I = Ρεύμα τόξου (Αμπέρ)

L = Μήκος τόξου (μέτρα)

B = Πυκνότητα μαγνητικής ροής (Tesla)

Παράδειγμα Υπολογισμού:

Ρεύμα τόξου: 1000A

Μήκος τόξου: 0,02 m (2 cm)

Μαγνητικό πεδίο: 0,2Τ

Δύναμη: F = 1000 × 0,02 × 0,2 = 4N

Επιτάχυνση: a = 4N / (5×10-4 kg/m × 0,02m) = 400.000 m/s²

Αυτή η τεράστια επιτάχυνση οδηγεί το τόξο σε πλάκες διαχωρισμού μέσα σε χιλιοστά του δευτερολέπτου, όπου τμηματοποιείται, ψύχεται και σβήνει.

Περιβάλλοντα Εφαρμογής & Περιπτώσεις Χρήσης

Τομέας Βιομηχανίας	Συγκεκριμένη Εφαρμογή	Τυπικές προδιαγραφές	Κρίσιμες Απαιτήσεις
Ηλιακή Φ/Β (Οικιακή)	Προστασία χορδών, κουτιά συνδυασμού	10A-32A, 250V-500V DC, 2-pole, Type C curve	Αντοχή στην υπεριώδη ακτινοβολία, περίβλημα IP65, 20kA Icu
Ηλιακή Φ/Β (Εμπορική)	Κύριο κουτί συνδυασμού, προστασία μετατροπέα	63A-125A, 500V-1000V DC, 4-pole, 10-20kA Icu	Υψηλό περιβάλλον (60°C), αντοχή σε αντίστροφο ρεύμα
Ηλιακό Φ/Β (Βοηθητικό)	Κεντρικός μετατροπέας, συλλογή DC	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Επιλεκτικός συντονισμός, παρακολούθηση εξ αποστάσεως
Αποθήκευση ενέργειας μπαταρίας	Προστασία rack μπαταριών, λεωφορείο DC	125A-630A, 750V-1500V DC, ηλεκτρονικό ταξίδι, 4 πόλων	Αμφίδρομη προστασία, υψηλό ρεύμα βραχυκυκλώματος
Φόρτιση EV	Προστασία φορτιστή DC, διασύνδεση μπαταρίας	200A-400A, 500V-1000V DC, υψηλή αντοχή	Συχνή λειτουργία, υψηλή εισροή, ασφάλεια SIL 2
Κέντρα Δεδομένων	Διανομή 380V DC, προστασία UPS	63A-250A, 380V DC, υψηλή θραύση, διαφυγή χαμηλής ενέργειας	Ελάχιστος χρόνος διακοπής λειτουργίας, επιλεκτικός συντονισμός
Rail Traction	Μετρό, τραμ, σιδηροδρομική παροχή συνεχούς ρεύματος	1000A-4000A, 750V-1500V DC, DC ACB	Υψηλή μηχανική αντοχή, αντοχή σε κραδασμούς
Marine/Offshore	Διανομή πλοίων DC, υπεράκτιες πλατφόρμες	100A-400A, 500V DC, ανθεκτικό στη διάβρωση	Σπρέι αλατιού, τροπικό, περιττό σκοντάφτισμα

Παραγωγική Διαδικασία & Ροή Εργασιών Παραγωγής

Ακολουθία κατασκευής ακριβείας

IQC πρώτης ύλης → Κατασκευή συστήματος επαφής → Συναρμολόγηση αλεξίπτωτου τόξου → Ενοποίηση μαγνητικού συστήματος → Συναρμολόγηση μηχανισμού → Βαθμονόμηση μονάδας ταξιδίου → Πρωτεύουσα συναρμολόγηση → Δοκιμή υψηλού ρεύματος → Τελικό QC → Συσκευασία

Κρίσιμα στάδια παραγωγής

Στάδιο	Λεπτομέρειες διαδικασίας	Σημεία Ποιοτικού Ελέγχου
Επικοινωνία Κατασκευή	Μύτες επαφής ασημιού-βολφραμίου (AgW 70/30) ή χαλκού-βολφραμίου (CuW 80/20), συγκόλληση με χάλκινους φορείς, σχηματισμός γεωμετρίας σκουπίσματος	Σκληρότητα HV 120-180, αντοχή στη διάβρωση τόξου, αντίσταση επαφής <1mΩ, αντοχή στη συγκόλληση >80MPa
Κατασκευή Arc Chute	Κεραμικές πλάκες διαχωρισμού (6-15 πλάκες ανάλογα με την τάση), χαλύβδινοι δρομείς τόξου, ενσωμάτωση μόνιμου μαγνήτη, βελτιστοποιημένη γεωμετρία θαλάμου τόξου	Διηλεκτρική ισχύς >3kV, χρόνος απόσβεσης τόξου <10ms, πυκνότητα μαγνητικής ροής 0,15-0,25T
Σύστημα μαγνητικής εκτόξευσης	Τοποθέτηση μόνιμου μαγνήτη NdFeB (βαθμός N52), μηχανική κατεργασία κομματιού πόλου, βελτιστοποίηση μαγνητικού κυκλώματος, αντιστάθμιση θερμοκρασίας	Πυκνότητα ροής ±10% ανοχή, συντελεστής θερμοκρασίας -0,1%/°C, αντίσταση απομαγνήτισης
Συναρμολόγηση μηχανισμού	Εναλλαγή γρήγορης κατασκευής/γρήγορης λειτουργίας, αποθήκευση ενέργειας ελατηρίου, σύνδεση χωρίς ταξίδι, ελατήρια πίεσης επαφής	Ταχύτητα ανοίγματος επαφής >1,2 m/s, μηχανική αντοχή 20.000 κύκλοι, χρόνος ταξιδιού <20 ms
Βαθμονόμηση Μονάδας Ταξιδίου	Βαθμονόμηση διμεταλλικών θερμικών στοιχείων (±5% ακρίβεια), ρύθμιση μαγνητικού κενού ηλεκτρομαγνητικής βαλβίδας, επαλήθευση καμπύλης χρόνου-ρεύματος	1,05×Σε διαδρομή χωρίς ταξίδι, 1,25×Στο ταξίδι <1 ώρα, 5×Στη στιγμή, καταγραφή δεδομένων
Δοκιμές υψηλού ρεύματος	Δοκιμή κύριας έγχυσης στα 10kA-20kA, επαλήθευση εξάλειψης τόξου, μέτρηση αύξησης θερμοκρασίας	Επαλήθευση ικανότητας θραύσης, φθορά επαφής <5% μετά τη δοκιμή, ανάκτηση διηλεκτρικού

Προδιαγραφές Πρωτογενών Πρώτων Υλών & Συστατικών

Συστατικό	Προδιαγραφές Υλικού	Πρότυπα Προμηθευτών	Βασικές Ιδιότητες
Κύριες Επαφές	Ασήμι-βολφράμιο (AgW 70/30) ή χαλκό-βολφράμιο (CuW 80/20)	ASTM B702, IEC 60368	Υψηλή αντοχή στη διάβρωση τόξου, αντισυγκόλληση, αγωγιμότητα 45-55% IACS
Πλάκες αλεξίπτωτου τόξου	Κεραμική αλουμίνα (Al2O3 95%) ή στεατίτης	IEC 60672	Αντοχή στη θερμότητα >1200°C, διηλεκτρική αντοχή >15kV/mm, σβήσιμο τόξου
Μόνιμοι Μαγνήτες	NdFeB N52 (Νεοδύμιο-Σίδηρος-Βόριο)	IEC 60404-8-1	Remanence 1,48T, καταναγκασμός >1000kA/m, θερμοκρασία σταθερή στους 150°C
Κομμάτια Μαγνητικού Πόλου	Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα 1008 ή χάλυβας πυριτίου	ASTM A1008	Υψηλή διαπερατότητα, χαμηλή παραμονή, καθοδήγηση μαγνητικής ροής
Χυτευμένη θήκη	BMC (DMC-2) θερμοσκληρυνόμενο ή PA66 GF30	IEC 60664-1, UL 94 V-0	Δείκτης παρακολούθησης >600V, αντίσταση θερμότητας 180°C, περιορισμός τόξου
Επικοινωνήστε με τα Springs	Βηρύλλιο χαλκός (CuBe2) ή ανοξείδωτο ατσάλι 301	ASTM B196	Διάρκεια κούρασης >50.000 κύκλοι, σταθερή πίεση, αντοχή στη διάβρωση
Τερματικά	Χάλκινος C11000 με επικάλυψη από κασσίτερο ή ασήμι	ASTM B187	Πυκνότητα ρεύματος 1,5-2,0 A/mm², χαμηλή αντίσταση επαφής, αντοχή στην οξείδωση
Διμεταλλικά Στοιχεία	Σύνθετο Inconel/παθητικοποιημένο χάλυβα	ASTM B388	Ποσοστό εκτροπής 0,2mm/°C, σταθερότητα ±3%, ακρίβεια βαθμονόμησης ±5%
Ηλεκτρονικά εξαρτήματα (για ηλεκτρονικές μονάδες ταξιδιού)	PCB βιομηχανικής ποιότητας, αισθητήρες Hall, επεξεργαστές ARM	IEC 60721-3-3	Λειτουργία -25°C έως +70°C, EMC Επίπεδο 3, δυνατότητα SIL 2

Πρότυπα Συμμόρφωσης & Πρωτόκολλα Δοκιμών

Διεθνές Πλαίσιο Προτύπων

Πρότυπο	Εκταση	Ισχύουσες Αξιολογήσεις
IEC 60947-2	Διακόπτης χαμηλής τάσης - Διακόπτες κυκλώματος (περιλαμβάνεται DC)	Καθολικό πρότυπο για διακόπτες DC έως 1500V DC
IEC 60898-2	Αυτόματοι διακόπτες για λειτουργία DC (οικιακή)	DC MCB έως 125A, 220V DC (1-pole), 440V DC (2-pole)
IEC 61643-31	SPD για φωτοβολταϊκές εφαρμογές	Συντονισμός προστασίας από υπερτάσεις DC με διακόπτες
GB/T 14048.2	Κινεζικό εθνικό πρότυπο	Πιστοποίηση CCC για την αγορά της Κίνας

Απαιτήσεις κρίσιμων δοκιμών DC:

Δοκιμή ρεύματος κρίσιμου φορτίου DC: Επαλήθευση του ρεύματος διακοπής όπου ο χρόνος δημιουργίας τόξου αυξάνεται σημαντικά

Ικανότητα διακοπής βραχυκυκλώματος: Δοκιμασμένο στη μέγιστη τάση DC με καθορισμένη χρονική σταθερά (λόγος L/R)

Απόδοση υπερφόρτωσης: Επαλήθευση θερμικής διαδρομής στο 1,45×In για 1 ώρα

Υποχρεωτικές δοκιμές τύπου (IEC 60947-2 για DC)

Κατηγορία δοκιμής	Συγκεκριμένο τεστ	Κριτήρια Αποδοχής
Άνοδος θερμοκρασίας	Συνεχές ρεύμα με ονομαστική τιμή In	Ακροδέκτες ≤80K (ασημί), ≤65K (γυμνό), θήκη ≤40K
Διηλεκτρικές ιδιότητες	Αντοχή σε συχνότητα ισχύος (2,5kV-3,5kV/1min), παλμούς (8kV)	Χωρίς βλάβη, χωρίς αναβοσβήνει
Χαρακτηριστικά τριβής	Υπερφόρτωση: 1,05×In (χωρίς ταξίδι), 1,25×In/1,45×In (ταξίδι εντός ορίων)	Συμβατικοί χρόνοι ενεργοποίησης ανά καμπύλη
	Βραχυκύκλωμα: 5×In, 10×Στο στιγμιαίο ταξίδι	Λειτουργία <20 ms
Λειτουργική Απόδοση	Μηχανικά: 20.000 κύκλοι. Ηλεκτρικά: 10.000 κύκλοι	<5% μετατόπιση παραμέτρων
Διακοπή βραχυκυκλώματος	Icu (τελικό), Ics (service) σε ονομαστική τάση DC	Επιτυχής διακοπή, χωρίς συγκόλληση επαφής
Κρίσιμο ρεύμα φορτίου συνεχούς ρεύματος	Επαλήθευση των χρονικών ορίων του τόξου	Χωρίς υπερβολικό τόξο εντός της ονομαστικής περιοχής
Επαλήθευση μαγνητικής έκρηξης	Χρόνος εξαφάνισης τόξου, ακεραιότητα θαλάμου τόξου	<10 ms διάρκεια τόξου, χωρίς διάρρηξη θαλάμου
Περιβαλλοντική	Υγρή ζέστη, κρύο, ξηρή ζέστη, δόνηση	Λειτουργικό μετά την προετοιμασία

Πρότυπα Ποιοτικού Ελέγχου & Επιθεώρησης Εργοστασίου

QC εισερχόμενου υλικού (IQC)

Υλικό	Είδη επιθεώρησης	Σχέδιο Δειγματοληψίας	Εξοπλισμός
Συμβουλές επαφής βολφραμίου	Πυκνότητα, σκληρότητα, περιεκτικότητα σε άργυρο, ανοχή διαστάσεων	Ανά παρτίδα	Φασματόμετρο, ελεγκτής σκληρότητας, CMM
Μαγνήτες NdFeB	Παραμονή, καταναγκασμός, συντελεστής θερμοκρασίας, επιμετάλλωση	Ανά παρτίδα	Υστερησιγράφος, πηνίο Helmholtz
Κεραμικές πλάκες	Διηλεκτρική αντοχή, αντοχή σε θερμικό σοκ, διαστάσεις	Ανά παρτίδα	Διηλεκτρικός ελεγκτής, θάλαμος θερμικού σοκ
Μεταφορείς χαλκού	Αγωγιμότητα, σκληρότητα, πάχος επιμετάλλωσης	Ανά παρτίδα	Μετρητής αγωγιμότητας, μικρόμετρο, XRF
Θερμοσκληρυνόμενο πλαστικό	Περιεκτικότητα σε γυαλί, ιξώδες, χρόνος σκλήρυνσης, ευφλεκτότητα	Ανά παρτίδα	DSC, δείκτης ροής τήγματος, συσκευή UL 94

Ποιοτικός έλεγχος κατά τη διαδικασία (IPQC)

Σταθμός	Παράμετροι ελέγχου	Συχνότητα	Μέθοδος
Συγκόλληση επαφής	Θερμοκρασία 800-850°C, ατμόσφαιρα, αντοχή αρμού	Κάθε 100 μονάδες	Θερμοστοιχείο, δοκιμαστικό διάτμησης, μεταλλογραφία
Τοποθέτηση μαγνήτη	Επαλήθευση πολικότητας, πυκνότητα ροής, ευθυγράμμιση	Κάθε μονάδα	Μετρητής ροής, σύστημα όρασης
Συγκρότημα αλεξίπτωτου τόξου	Διάστιχο πλακών, ευθυγράμμιση μαγνητών, γεωμετρία δρομέα	Κάθε 50 μονάδες	Μετρητές Go/no-go, χαρτογράφηση πυκνότητας ροής
Βαθμονόμηση μηχανισμού	Ταχύτητα ανοίγματος, πίεση επαφής, δύναμη κραδασμού	Κάθε μονάδα	Κάμερα υψηλής ταχύτητας, μανόμετρο, αυτοματοποιημένος πάγκος
Δοκιμή μονάδας ταξιδιού	Καμπύλη χρόνου-ρεύματος, στιγμιαίο ταξίδι, αντιστάθμιση περιβάλλοντος	Κάθε μονάδα	Πρωτεύον ελεγκτής έγχυσης (10.000A), καταγραφή δεδομένων

Τελικός ποιοτικός έλεγχος (FQC) & εξερχόμενος έλεγχος ποιότητας (OQC)

Στοιχείο δοκιμής	Πρότυπο	Μέγεθος δείγματος
Επαλήθευση σήμανσης πολικότητας	Σωστή σήμανση +/-/τρέχουσας κατεύθυνσης	100%
Αντοχή επαφής	<1mΩ ανά πόλο	100%
Διηλεκτρική τάση αντοχής	2,5kV AC/1min	100%
Αντοχή μόνωσης	>100MΩ @ 500V DC	100%
Χαρακτηριστικά τριβής	1,05×In, 1,25×In, 5×In, 10×In επαλήθευση	100%
Λειτουργία μαγνητικής έκρηξης	Δοκιμή κατάσβεσης τόξου στο ονομαστικό ρεύμα	100%
Μηχανική λειτουργία	10 κύκλοι ON-OFF, ομαλή λειτουργία	100%
Οπτικός & διαστατικός έλεγχος	Κάθαρση, ερπυσμός, μονιμότητα σήμανσης	100%
Δειγματοληψία υψηλού ρεύματος	Επαλήθευση ικανότητας θραύσης (10 kA)	AQL 0,65
Ακεραιότητα συσκευασίας	Δοκιμή πτώσης, δόνηση (ISTA 3A)	Ανά παρτίδα

Παραγωγική Υποδομή & Κατασκευαστική Δυνατότητα

Προηγμένος Εξοπλισμός Παραγωγής

Κατηγορία Εξοπλισμού	Προδιαγραφές μηχανήματος	Λειτουργία	Ικανότητα
Επικοινωνία Κατασκευή	Κλίβανος συγκόλλησης κενού (10⁻3 mbar, 900°C)	Συγκόλληση επαφής βολφραμίου-ασημί	5.000 επαφές/ημέρα
Συναρμολόγηση μαγνήτη	Αυτοματοποιημένη τοποθέτηση μαγνητών με ανίχνευση πολικότητας	Ενσωμάτωση μαγνήτη NdFeB, επαλήθευση ροής	3.000 συνελεύσεις/ημέρα
Arc Chute Παραγωγή	Πρεσάρισμα κεραμικής πλάκας, ψήσιμο, επιμετάλλωση	Κατασκευή πλάκας διαχωριστή	10.000 πιάτα/ημέρα
Συναρμολόγηση μηχανισμού	Κυψέλες συναρμολόγησης εργασίας	Συναρμολόγηση υψηλής ταχύτητας, βαθμονόμηση	2.000 μονάδες/ημέρα ανά γραμμή
Εξοπλισμός δοκιμής	Σετ δοκιμής πρωτογενούς έγχυσης (χωρητικότητα DC 20.000A)	Επαλήθευση ταξιδιού υψηλού ρεύματος	300 μονάδες/ημέρα
	Θάλαμος δοκιμής κατάσβεσης τόξου (απεικόνιση υψηλής ταχύτητας)	Ανάλυση συμπεριφοράς τόξου, επαλήθευση έκρηξης	50 μονάδες/ημέρα
	Θάλαμος περιβαλλοντικών δοκιμών (θερμοκρασία, υγρασία, δόνηση)	Συμμόρφωση με το IEC 60068-2	100 μονάδες/ημέρα

Παραγωγική ικανότητα και χρόνοι

Κατηγορία προϊόντος	Μηνιαία χωρητικότητα	Τυπικός χρόνος παράδοσης	Δυνατότητα επείγουσας παραγγελίας
DC MCB 1P/2P (10A-63A, 250V-500V)	200.000 μονάδες	4-5 εβδομάδες	5 μέρες
DC MCB 4P (63A-125A, 1000V)	100.000 μονάδες	4-5 εβδομάδες	7 ημέρες
DC MCCB (125A-400A, 500V-1000V)	30.000 μονάδες	4-5 εβδομάδες	10 μέρες
DC MCCB (630A-1600A, 1000V-1500V)	10.000 μονάδες	4-5 εβδομάδες	2 εβδομάδες
Υψηλής τάσης DC (1500V+, εξειδικευμένο)	Βάση έργου	8-12 εβδομάδες	4 εβδομάδες

Δομή Μηχανικής & Τεχνικής Ομάδας

Τμήμα	Προσωπικό	Πραγματογνωμοσύνη	Ευθύνες
Μηχανική Ε&Α	5 μηχανικοί	Φυσική τόξου συνεχούς ρεύματος, προσομοίωση μαγνητικού πεδίου, υλικά επαφής, ηλεκτρονικά ισχύος	Ανάπτυξη νέου διακόπτη DC, χαρτοφυλάκιο διπλωμάτων ευρεσιτεχνίας (35+ πατέντες), καινοτομία HVDC
Μηχανική Διαδικασιών	20 μηχανικοί	Συγκόλληση υπό κενό, συναρμολόγηση μαγνήτη, κεραμική επεξεργασία, αυτοματισμός	Βελτιστοποίηση παραγωγής, βελτίωση απόδοσης (>98%), ενοποίηση Industry 4.0
Δοκιμή & Επικύρωση	15 μηχανικοί	Δοκιμή DC υψηλού ρεύματος, ανάλυση εξάλειψης τόξου, περιβαλλοντική προσομοίωση, EMC	Συντονισμός δοκιμών τύπου (IEC 60947-2), ανάλυση αστοχίας, πιστοποίηση
Μηχανική Εφαρμογών	12 μηχανικοί	Σχεδιασμός ηλιακών φωτοβολταϊκών, συστήματα αποθήκευσης μπαταριών, φόρτιση EV, μικροδίκτυα DC	Τεχνική υποστήριξη πελατών, σχεδιασμός συστήματος, επιλεκτικός συντονισμός
Διασφάλιση Ποιότητας	30 τεχνικοί	ISO 9001, ISO 14001, στατιστικός έλεγχος διεργασιών, μετρολογικό εργαστήριο	Έλεγχος προμηθευτών, έλεγχος διαδικασίας, διορθωτικές ενέργειες, διαχείριση βαθμονόμησης

Γιατί ξεχωρίζει η κατασκευή του αυτόματου διακόπτη DC

Η παραγωγική μας μονάδα αντιπροσωπεύει15 χρόνια εξειδίκευσης στην προστασία κυκλώματος DC, παρέχοντας διακόπτες που υπερβαίνουν τα παγκόσμια πρότυπα μέσω:

Εξειδίκευση στη φυσική του τόξου: Ιδιόκτητα σχέδια μαγνητικής έκρηξης με βελτιστοποιημένη γεωμετρία δύναμης Lorentz, επιτυγχάνοντας εξάλειψη τόξου <10ms στα 1500V DC

Καθετή ενσωμάτωση: Εσωτερική συγκόλληση επαφών βολφραμίου-ασημιού, διάταξη μαγνήτη NdFeB και κατασκευή αγωγών κεραμικού τόξου που εξασφαλίζει πλήρη ποιοτικό έλεγχο

Δοκιμαστική υποδομή: $4 εκατ.+ επενδύσεις σε εργαστήρια DC υψηλού ρεύματος ικανά για δοκιμές διακοπής 20.000A, απεικόνιση υψηλής ταχύτητας εξάλειψης τόξου (100.000 fps) και περιβαλλοντική προσομοίωση

Έμφαση στις ανανεώσιμες πηγές ενέργειας: Εξειδικευμένα σχέδια για ηλιακά φωτοβολταϊκά (1000V-1500V), αποθήκευση μπαταριών (αμφίδρομη προστασία) και φόρτιση EV (υψηλή αντοχή σε εισβολή)

Καινοτομία στερεάς κατάστασης: Ανάπτυξη διακόπτες DC με ημιαγωγούς για λειτουργία <1 ms σε κρίσιμες εφαρμογές προστασίας μπαταρίας

Για τεχνικές προδιαγραφές, συντονισμό προστασίας ηλιακών φωτοβολταϊκών, σχεδιασμό συστήματος αποθήκευσης μπαταρίας ή προγραμματισμό εργοστασιακών ελέγχων, η ομάδα μηχανικών μας παρέχει άμεσες συμβουλές για να διασφαλίσει ότι τα συστήματα ισχύος συνεχούς ρεύματος πληρούν τόσο τις απαιτήσεις ασφάλειας όσο και τους στόχους λειτουργικής αξιοπιστίας.

Η CDADA είναι Διακόπτης DC κατασκευαστής και προμηθευτής στην Κίνα. Το εργοστάσιό μας εξυπηρετεί ποικίλους κλάδους, όπως συστήματα ηλεκτρικής ενέργειας, αυτοματισμούς κτιρίων και βιομηχανική κατασκευή, προσφέροντας ευέλικτες λύσεις OEM/ODM.
