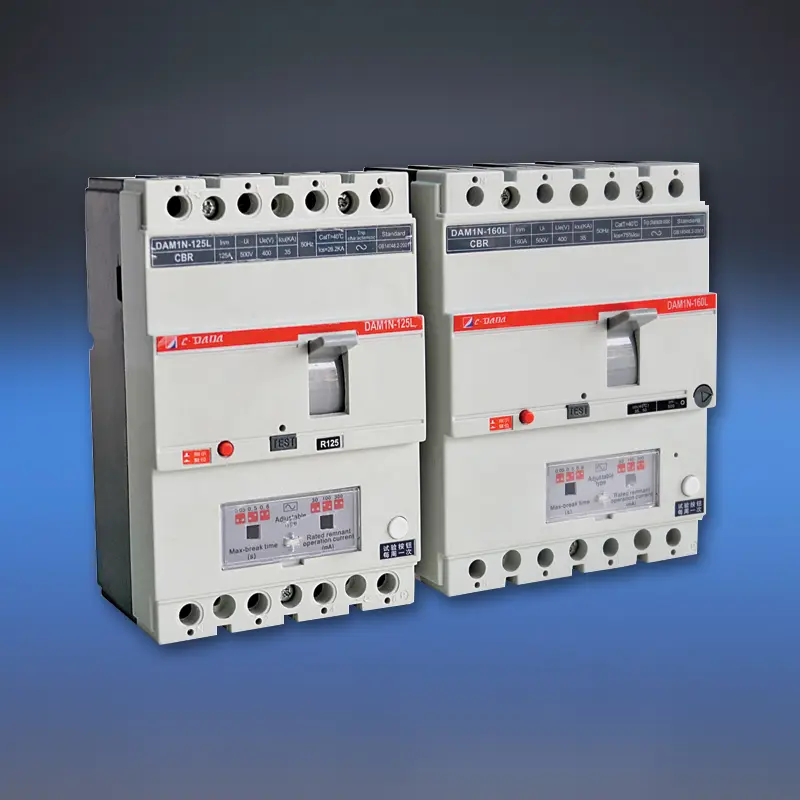

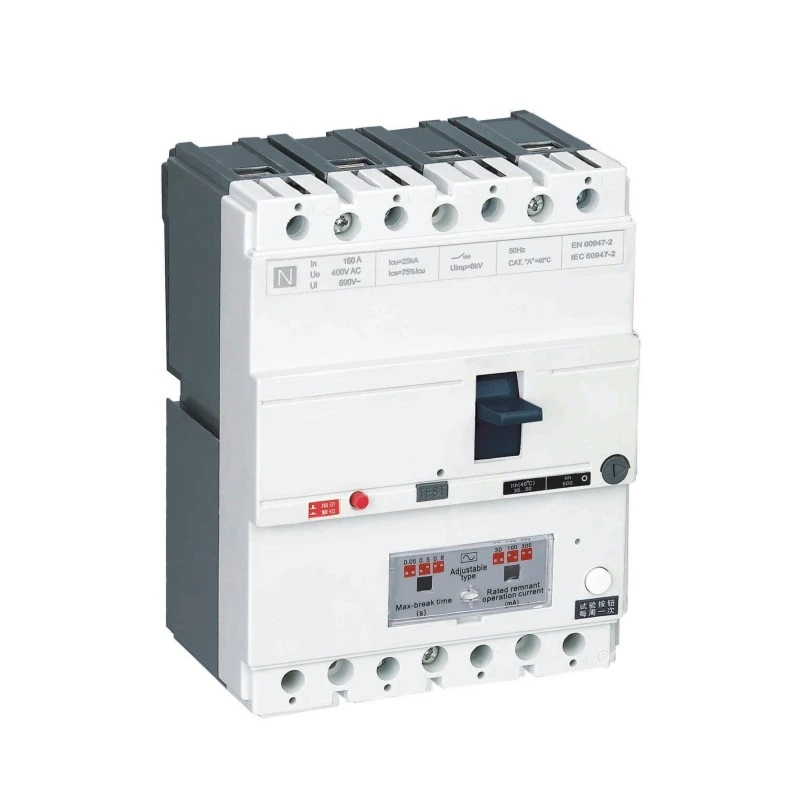

MCCB με προστασία από διαρροές

Βελτιώστε την ηλεκτρική ασφάλεια πέρα ​​από την υπερφόρτωση και την προστασία από βραχυκύκλωμα με τη σειρά CDADA DAM1L MCCB με προστασία από διαρροές, έναν ενσωματωμένο διακόπτη κυκλώματος σε φορμαρισμένη θήκη με ενσωματωμένη λειτουργικότητα υπολειπόμενου ρεύματος (RCD/ELCB). Σχεδιασμένο από τον επαγγελματία κατασκευαστή Shanghai DADA Electric CO., LTD σύμφωνα με τα διεθνή πρότυπα, αυτό το MCCB 4P διαρροής συνδυάζει διανομή ισχύος υψηλής απόδοσης με ανίχνευση σφαλμάτων εδάφους που εξοικονομεί ζωή και πυρκαγιά.

Ονομάζεται από 10A έως 500A στα 400V/415V, προσφέρει ρυθμιζόμενο υπολειπόμενο ρεύμα λειτουργίας (30mA–1000mA) και προαιρετική χρονική καθυστέρηση—επιτρέποντας προσαρμοσμένη προστασία για προσωπική ασφάλεια (≤30mA) ή πρόληψη πυρκαγιάς (100mA–500mA+). Με πολυφασικά ηλεκτρονικά τροφοδοτούμενα, παραμένει λειτουργικό ακόμα και αν μια φάση αποτύχει ή η τάση πέσει στα 50 V, διασφαλίζοντας απαράμιλλη αξιοπιστία σε κρίσιμες υποδομές όπως σήραγγες, πολυκατοικίες, κόμβους μεταφοράς και βιομηχανικές εγκαταστάσεις.

Βασικές Προδιαγραφές

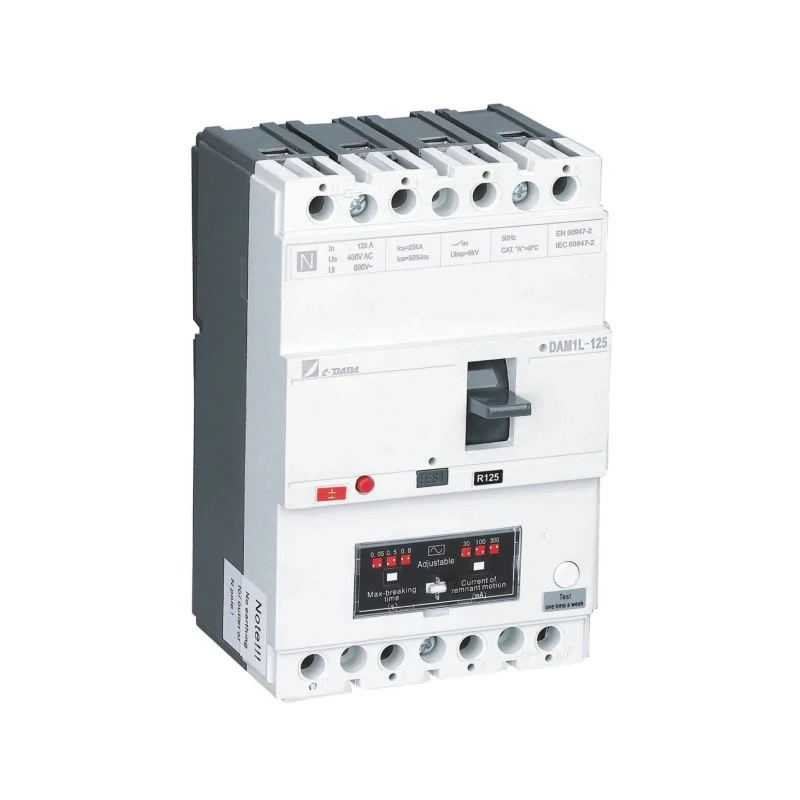

Μοντέλο: DAM1L Series – Earth Leakage MCCB (MCCB τύπου CBR)

Πόλοι: 4P (τυπικό, 3P διαθέσιμο κατόπιν αιτήματος)

Ονομαστικό ρεύμα (In): 10A – 500A

Ονομαστική τάση: 400V / 415V AC, 50Hz

Τάση μόνωσης (Ui): 400V (≤160A), 690V (>250A)

Ρυθμίσεις υπολειπόμενου ρεύματος (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Δυνατότητα προσαρμογής: Επιτόπια ρύθμιση I△n και χρόνου ταξιδιού (στιγμιαία ή με καθυστέρηση)

Τύποι χωρητικότητας θραύσης:

Τύπος B: Βασικό (Inm < 100A)

Τύπος S: Standard

Τύπος H: Υψηλό σπάσιμο (>160A)

Πιστοποιήσεις: CE, CB, SEMKO

Βασικά Χαρακτηριστικά:

★ Πολυφασικό κύκλωμα RCD → λειτουργεί μέχρι 50V

★ Ξεχωρίστε τις κύριες και τοξωτές επαφές

★ Κουμπί δοκιμής push-to-trip

★ Ρυθμιζόμενη μαγνητική ρύθμιση (0,8–1,0×In)

★ Ισχυρή ικανότητα κατά των παρεμβολών EMI/RFI

★ Πλήρης σειρά αξεσουάρ: διακλάδωση, βοηθητικές επαφές/συναγερμού, περιστροφική λαβή

Δελτίο τεχνικών δεδομένων

Αυτόματοι διακόπτες διαρροής γείωσης (ELCB)
Μοντέλο			DAM1-125L			DAM1-160L
Κωδικός Χωρητικότητας Θραύσης			B	N	S	B	N	S
Ονομαστικό ρεύμα μεγέθους καρέ- Inm (A)			125Α			160Α
Βαθμολογία ρεύματος εισόδου (40,50 ή 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Αριθμός Πόλου			4P			4P
Icu (ΚΑ)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(κορυφή)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Κατώφλι υπολειπόμενου ρεύματος (mA)			100-300-500			100-300-500
Χρονική καθυστέρηση (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Διηλεκτρική ιδιότητα (V)			2500			3000
απόσταση λονισμού (mm)			≤30/0			≤30/0
Αντοχή	Σύνολο Κύκλων		8000			8000
	Ηλεκτρική Ζωή		1000			1000
	Μηχανική Ζωή		7000			7000
Κατηγορία (EN 60947-2/IEC 60947-2)	Κύριο κύκλωμα		Α/0			Α/0
	Βοηθητικό κύκλωμα		AC-15			AC-15
Κάτω από την απελευθέρωση τάσης			√			√
Απελευθέρωση Shunt			√			√
Βοηθητική επαφή			√			√
Επικοινωνία συναγερμού			√			√
Βοηθητική επαφή και επαφή συναγερμού			√			√
Μηχανισμός Λειτουργίας Χειρολαβής			√			√
Μηχανισμός Ηλεκτρικής Λειτουργίας			√			√
Κάλυμμα ακροδεκτών			√			√
Διαχωριστής φάσης			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Βάρος	Διορθώθηκε η έκδοση 3P/4P		-			-
	Plug-in έκδοση 3P/4P		-			-
	Σχεδιάστε την έκδοση 3P/4P		-			-

Γιατί να επιλέξετε το CDADA MCCB με προστασία από διαρροές;

★ Πραγματική ολοκληρωμένη ασφάλεια

Σε αντίθεση με τις πρόσθετες μονάδες RCD, το DAM1L διαθέτει ενσωματωμένη, εργοστασιακά βαθμονομημένη προστασία από διαρροές, εξασφαλίζοντας τέλειο συντονισμό και εξαλείφοντας προβλήματα συμβατότητας.

★ Πολυφασική ισχύς για κύκλωμα RCD

Τα πρώτα RCD απέτυχαν εάν χάθηκε μια φάση. Ο σχεδιασμός του CDADA χρησιμοποιεί όλες τις φάσεις για την τροφοδοσία των ηλεκτρονικών προστασίας, έτσι ώστε να συνεχίζει να λειτουργεί ακόμη και κατά την απώλεια φάσης ή τη σοβαρή υποτάση.

★ Διπλοί στόχοι προστασίας σε μία συσκευή

◆ 30mA: Πληροί τις απαιτήσεις IEC για προσωπική προστασία από κραδασμούς

◆ 100mA–1000mA: Αποτρέπει τις πυρκαγιές υποβάθμισης της μόνωσης από μικρά, επίμονα σφάλματα εδάφους

★ Προσαρμόσιμο πεδίου για πραγματικές συνθήκες

Βελτιστοποιήστε την ευαισθησία και τη χρονική καθυστέρηση για να αποφύγετε την ενόχληση σε υγρά περιβάλλοντα (π.χ. πλυντήρια αυτοκινήτων, αγροκτήματα) διατηρώντας παράλληλα την ασφάλεια.

★ Αξιοπιστία βιομηχανικού βαθμού

Η υψηλή ικανότητα θραύσης (τύπου H), ο ισχυρός διαχωρισμός τόξου και η προστασία ακροδεκτών IP20+ το καθιστούν κατάλληλο για σκληρές εμπορικές και βιομηχανικές ρυθμίσεις.

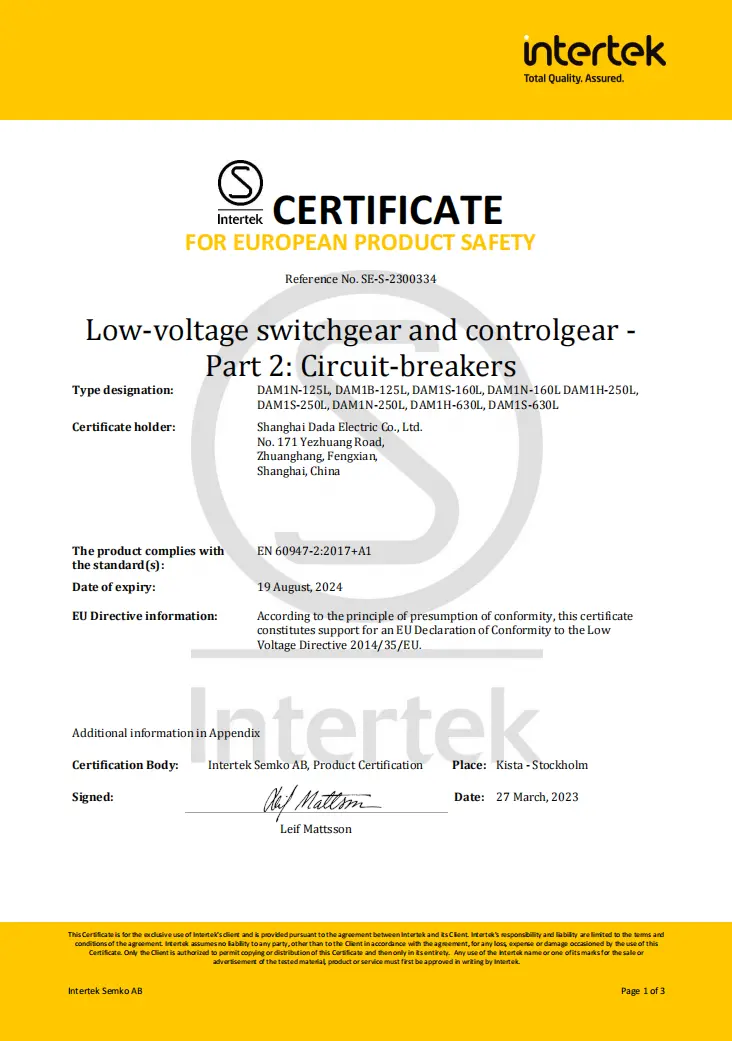

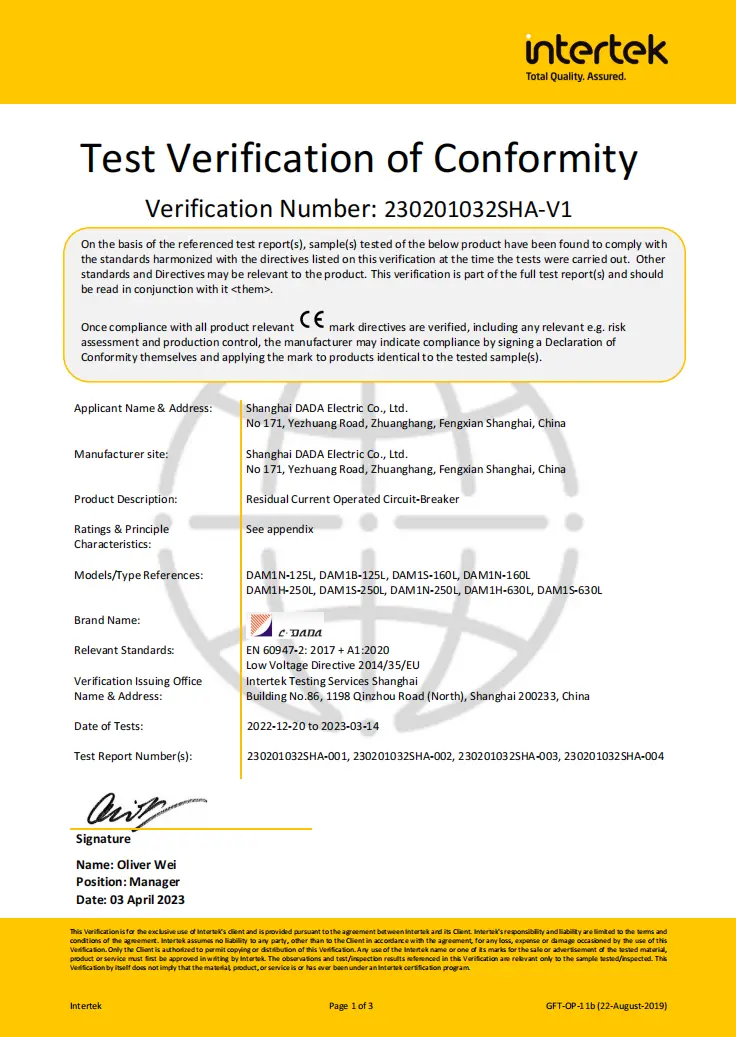

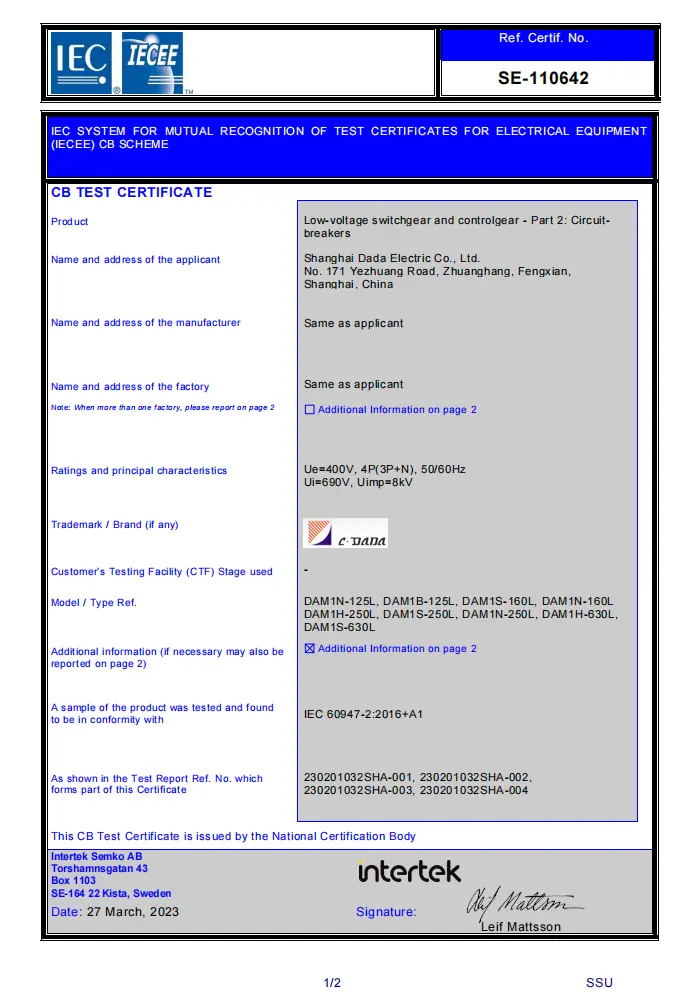

★ Παγκόσμια Συμμόρφωση, Τοπική Αξία

Πιστοποιημένο για την Ευρώπη (CE/CB), τις σκανδιναβικές χώρες (SEMKO)—ιδανικά για εξαγωγικά έργα—με ανταγωνιστικές τιμές από έναν αξιόπιστο Κινέζο κατασκευαστή.

★ Οι εγκαταστάσεις παραγωγής μας είναι πιστοποιημένες σύμφωνα με το Σύστημα Διαχείρισης Ποιότητας ISO9001:2015.

Τυπικές Εφαρμογές

Πολυώροφα κατοικίες: Κύρια πάνελ εισόδου ή δαπέδου (300 mA για μείωση του κινδύνου πυρκαγιάς)

Σήραγγες και μετρό: Υποδομή ζωτικής σημασίας που απαιτεί ανίχνευση διαρροής με ασφάλεια

Νοσοκομεία & Σχολεία: Προστασία 30mA σε υγρούς χώρους (εργαστήρια, τουαλέτες)

Βιομηχανικές εγκαταστάσεις: Τροφοδότες κινητήρα με παρακολούθηση σφαλμάτων γείωσης

Εργοτάξια: Προσωρινή διανομή ρεύματος με προστασία προσωπικού

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ ενός τυπικού MCCB και ενός MCCB με προστασία διαρροής;

A1: Ένα τυπικό MCCB προστατεύει μόνο από υπερφόρτωση και βραχυκυκλώματα. Το DAM1L προσθέτει ανίχνευση υπολειπόμενου ρεύματος (διαρροή γείωσης)—πυροβολισμός όταν διαρρέει ρεύμα στη γείωση (π.χ. μέσω ενός ατόμου ή κατεστραμμένης μόνωσης), αποτρέποντας ηλεκτροπληξία ή πυρκαγιά.

Ε2: Μπορώ να χρησιμοποιήσω ένα RCD 100A MCCB για προσωπική προστασία;

A2: Μόνο εάν έχει ρυθμιστεί στα 30 mA. Το ονομαστικό ρεύμα (100A) καθορίζει την ικανότητα φόρτωσης. η υπολειπόμενη ρύθμιση (I△n) ορίζει τη λειτουργία ασφαλείας. Για προστασία από κραδασμούς, το I△n πρέπει να είναι ≤30mA, ανεξάρτητα από το In.

Ε3: Γιατί το κύκλωμα RCD χρειάζεται πολυφασική ισχύ;

A3: Εάν τροφοδοτείται μόνο από μία φάση, μια μονοφασική αστοχία θα απενεργοποιούσε την προστασία από διαρροές. Ο πολυφασικός σχεδιασμός του CDADA διασφαλίζει ότι το RCD παραμένει ενεργό ακόμη και κατά την απώλεια φάσης ή τη χαμηλή τάση (έως 50 V)—κρίσιμο για τη συνέχεια της ασφάλειας.

Ε4: Είναι το MCCB διαρροής 4P κατάλληλο για συστήματα TT ή TN-S;

A4: Ναι—έχει σχεδιαστεί για συστήματα TT, TN-S και IT. Ο σχεδιασμός 4P σπάει όλες τις φάσεις και ουδέτερο, κάτι που είναι απαραίτητο για συστήματα TT όπου ο ουδέτερος δεν είναι αξιόπιστα γειωμένος ανάντη.

Ε5: Γιατί να επιλέξετε το CDADA έναντι των αρθρωτών συνδυασμών RCD + MCCB;

A5: Το CDADA DAM1L προσφέρει:

● Μικρότερο αποτύπωμα (ενσωματωμένο σε σύγκριση με δύο συσκευές)

● Εγγυημένος συντονισμός (χωρίς κίνδυνο αναντιστοιχίας)

● Χαμηλότερο κόστος και πολυπλοκότητα καλωδίωσης

● Υψηλότερη αξιοπιστία (μονό σφραγισμένη μονάδα)

● Η επιτόπια ρύθμιση δεν είναι δυνατή με RCD σταθερής ευαισθησίας
