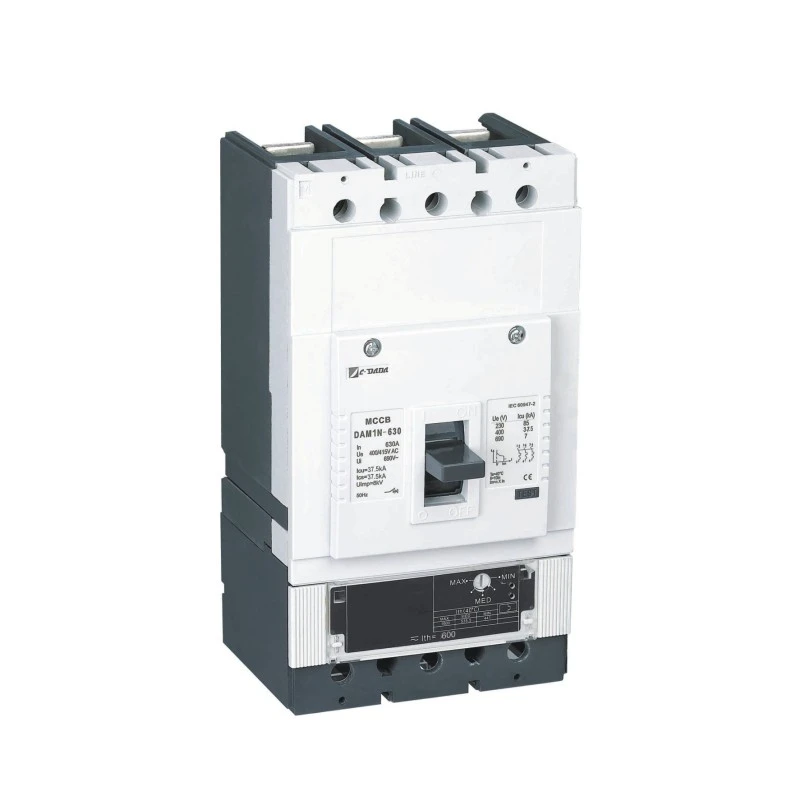

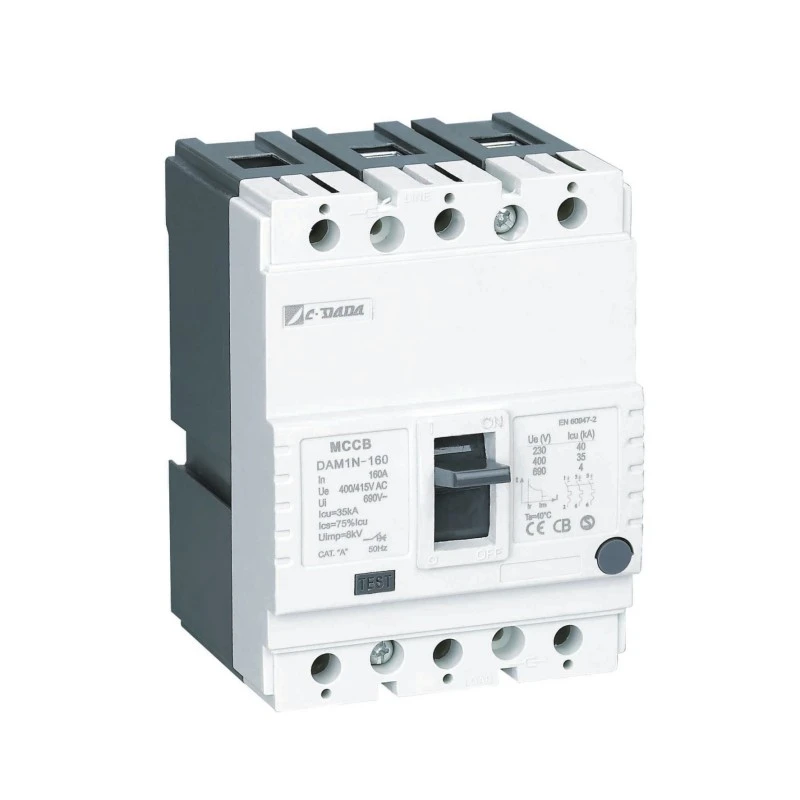

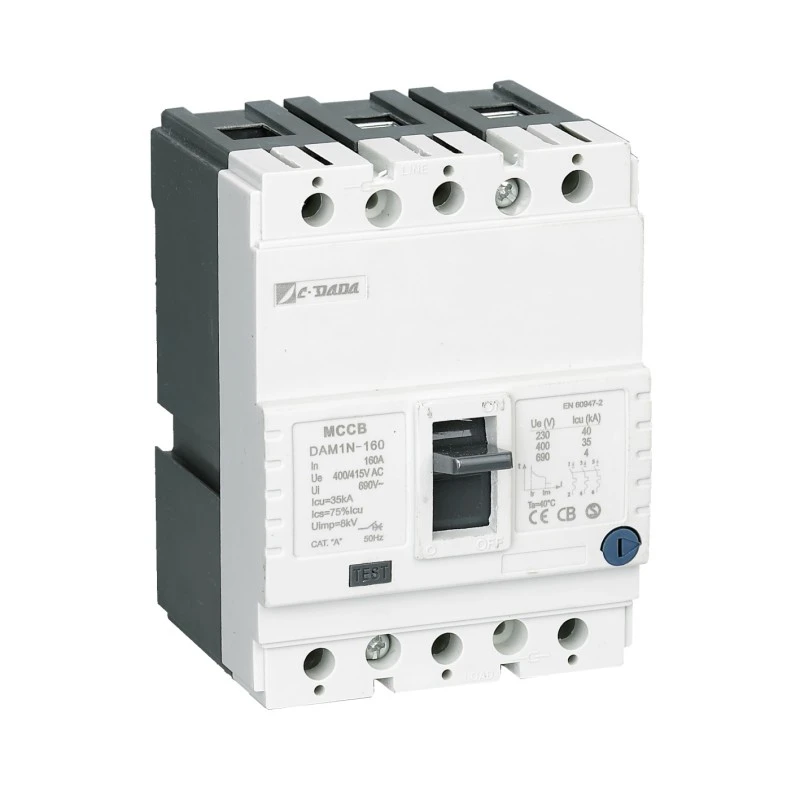

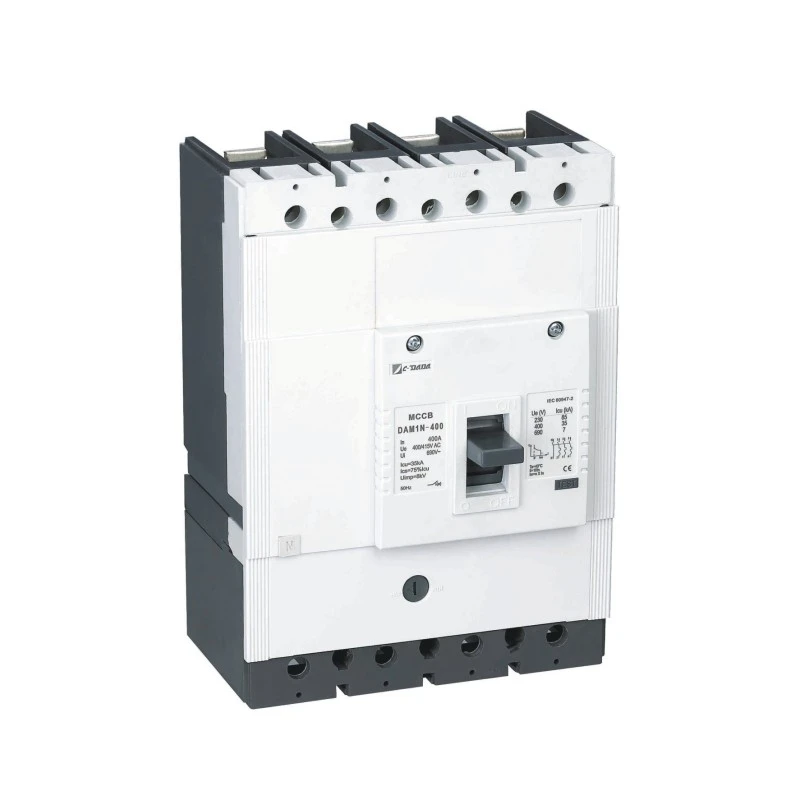

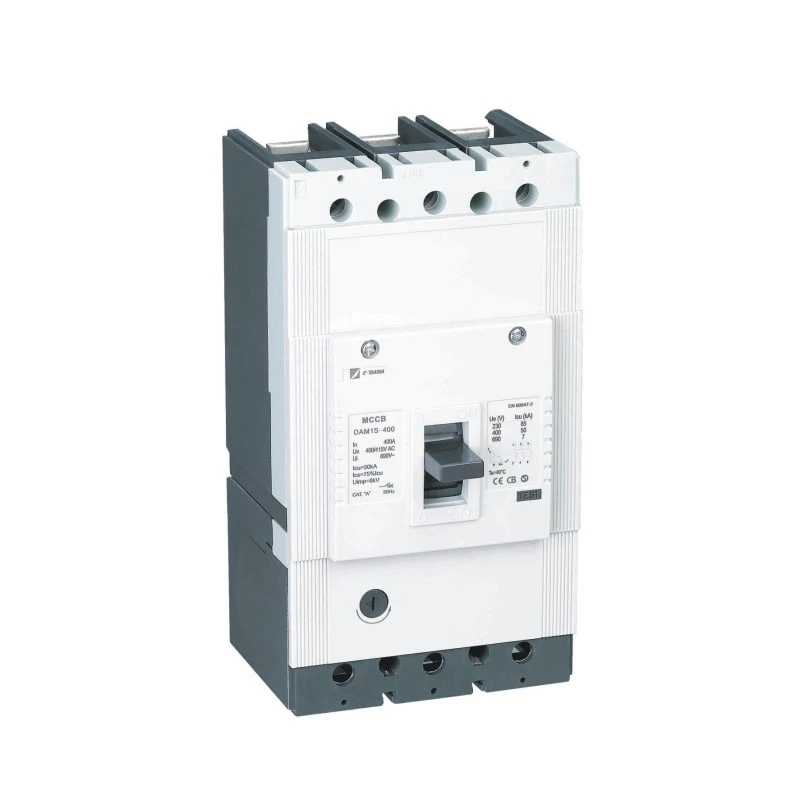

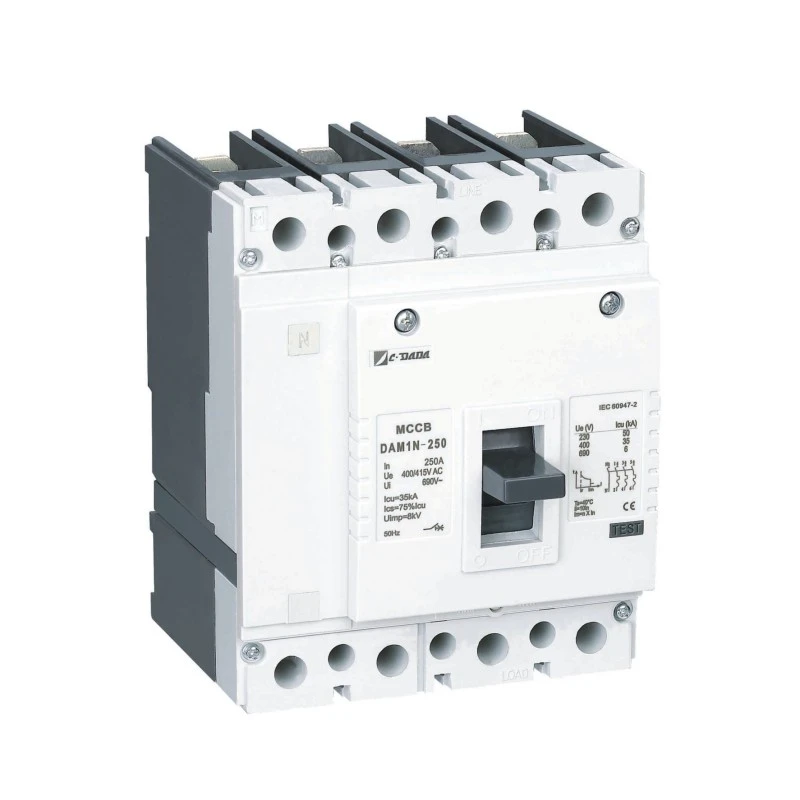

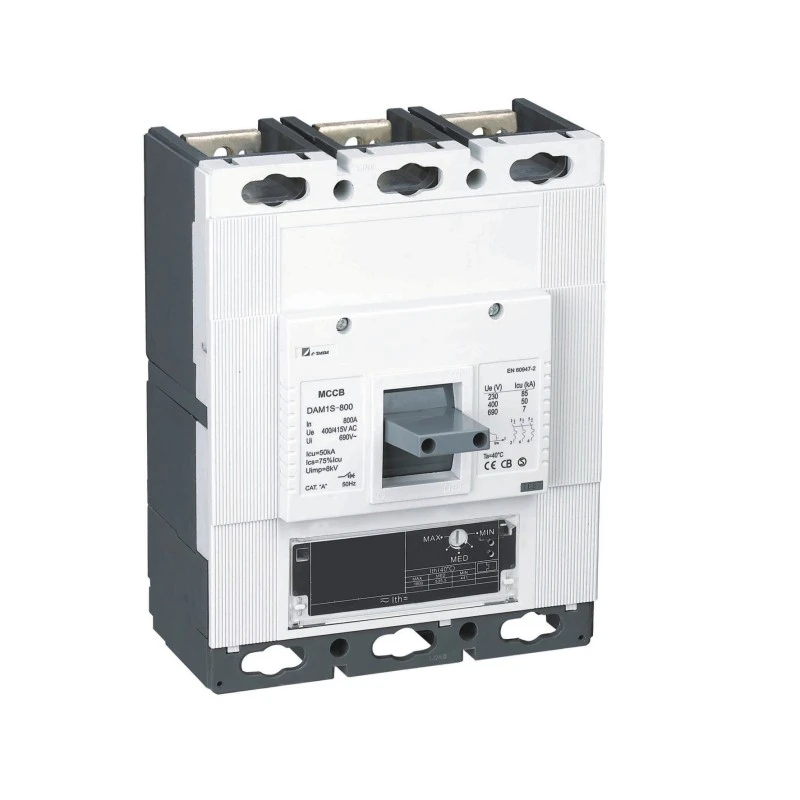

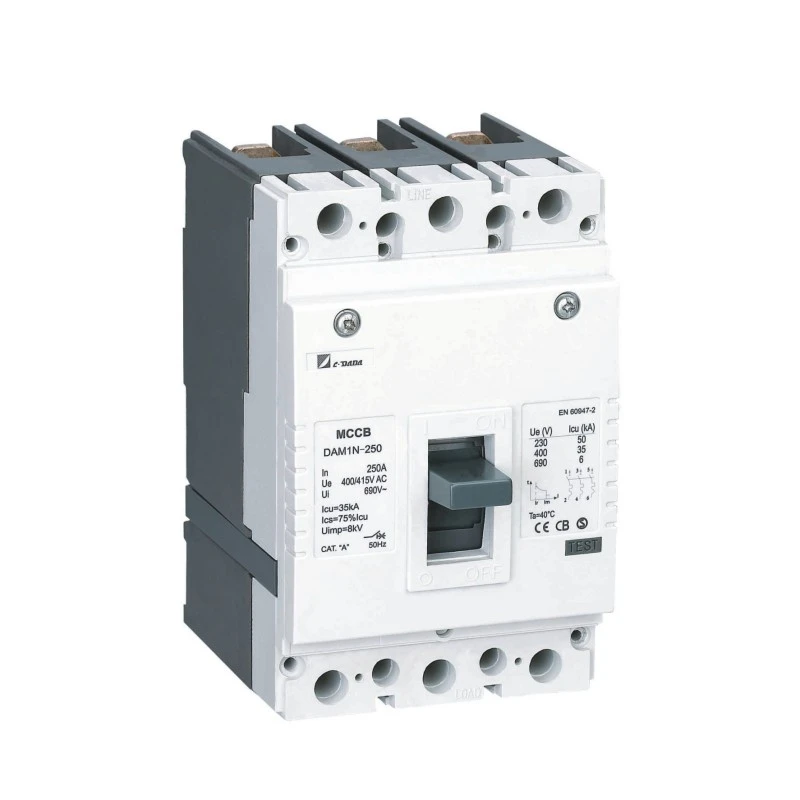

Θερμικά ρυθμιζόμενος διακόπτης κυκλώματος με φορμαρισμένη θήκη

Ο διακόπτης κυκλώματος με θερμική ρυθμιζόμενη χυτή θήκη σειράς DAM1 από την Shanghai DADA Electric CO., LTD. έχει σχεδιαστεί για να πληροί τα παγκόσμια πρότυπα, παρέχοντας στιβαρή προστασία τόσο από υπερφόρτωση όσο και από συνθήκες βραχυκυκλώματος. Με ρυθμιζόμενο εύρος θερμικής ρύθμισης από 70% έως 100% του In, αυτός ο διακόπτης μπορεί να ρυθμιστεί με ακρίβεια για να ταιριάζει στις συγκεκριμένες ανάγκες εφαρμογής σας.

Διατίθεται σε διαμορφώσεις 3P και 4P, με βαθμολογία έως 1600A στα 400V/415V, έρχεται με παγκόσμιες πιστοποιήσεις όπως ASTA, KEMA, CE, CB, SEMKO και RoHS, διασφαλίζοντας συμμόρφωση σε πολλές περιοχές.

Ηλεκτρικές παράμετροι θερμικού ρυθμιζόμενου διακόπτη κυκλώματος DAM1 Molded Case

Βασικές Προδιαγραφές

Μοντέλο: Σειρά DAM1 Θερμικά ρυθμιζόμενο MCCB

Τύπος: Χυτευτής θήκης διακόπτης κυκλώματος (MCCB)

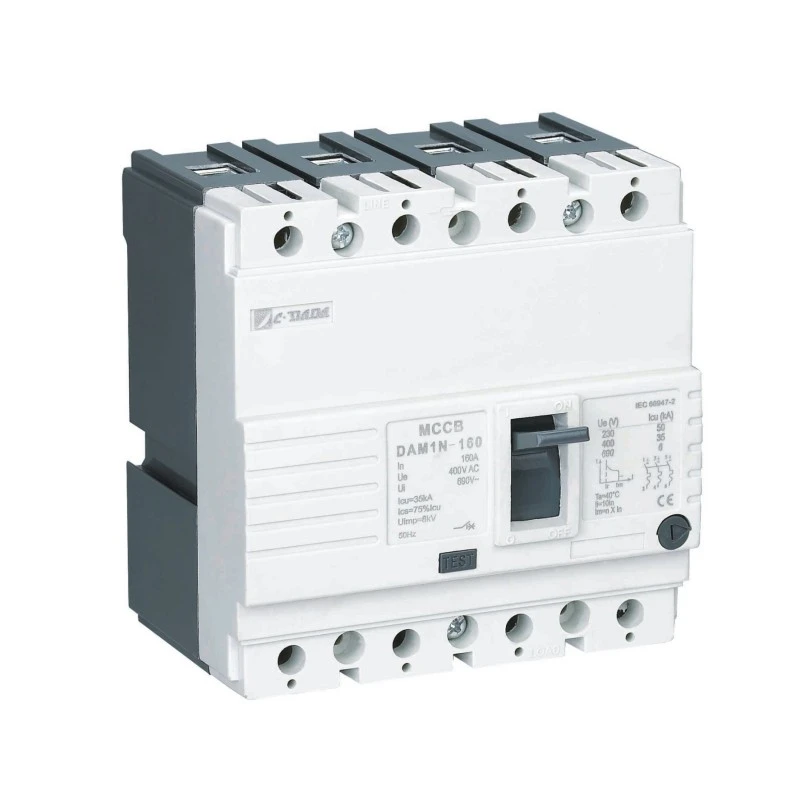

Στύλοι: 3P / 4P

Ονομαστική τάση (Ue): 400V / 415V AC

Ονομαστικό ρεύμα (In): 16A – 1600A

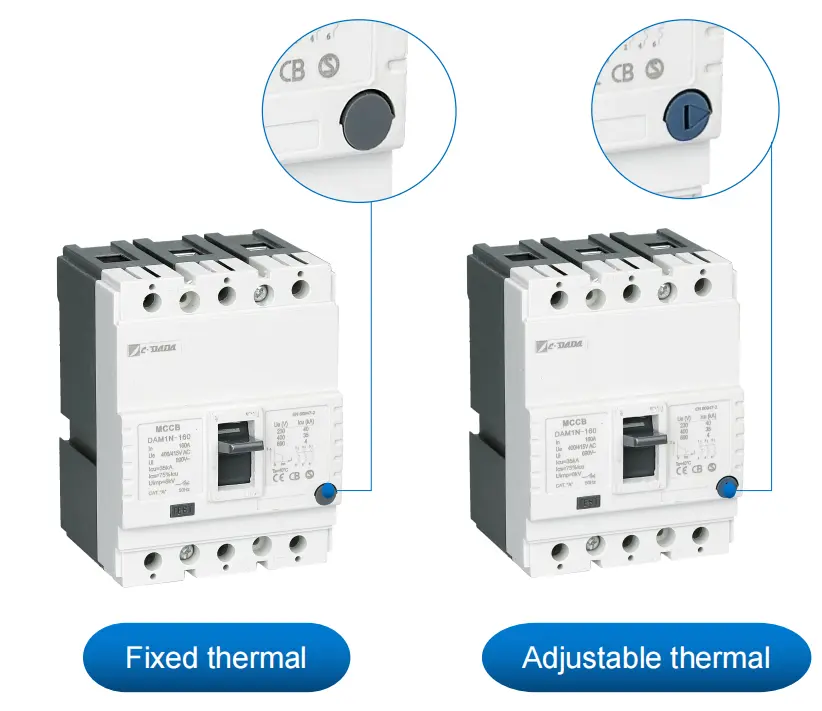

Ρυθμιζόμενη θερμική ρύθμιση: 70% - 100% In

Πιστοποιήσεις: ASTA, KEMA, CE, CB, SEMKO, RoHS

Μεγέθη πλαισίων: 6 μεγέθη πλαισίων

Πρόσθετα χαρακτηριστικά: Κουμπί push-to-trip, ξεχωριστές κύριες επαφές και επαφές τόξου

Αρχή Εργασίας & Μηχανισμός Προστασίας

★ Θερμική προστασία (Υπερφόρτωση)

Το θερμικό στοιχείο της σειράς DAM1 χρησιμοποιεί μια διμεταλλική λωρίδα που κάμπτεται όταν θερμαίνεται από παρατεταμένο υπερένταση (> ονομαστικό ρεύμα). Προσαρμόζοντας τη θερμική ρύθμιση μεταξύ 70% και 100% του In, οι χρήστες μπορούν να προσαρμόσουν τον χρόνο απόκρισης του διακόπτη για να αποτρέψουν τα ενοχλητικά ταξίδια διασφαλίζοντας παράλληλα αποτελεσματική προστασία.

★ Κουμπί Push-to-Trip

Για σκοπούς δοκιμής, το κουμπί push-to-trip επιτρέπει τη χειροκίνητη ενεργοποίηση του διακόπτη, επαληθεύοντας τη λειτουργική του ακεραιότητα χωρίς να χρειάζεται να προκληθεί μια πραγματική κατάσταση σφάλματος.

★ Ξεχωριστές Επαφές Κύριων και Τόξων

Για ενίσχυση της αντοχής και της απόδοσης, η σειρά DAM1 διαθέτει ξεχωριστές κύριες επαφές και επαφές τόξου. Αυτός ο σχεδιασμός διασφαλίζει ότι οι κύριες επαφές προστατεύονται κατά τη διάρκεια συμβάντων υψηλής έντασης ρεύματος, παρατείνοντας τη διάρκεια ζωής του διακόπτη.

Σενάρια εφαρμογής

Ο θερμορυθμιζόμενος διακόπτης κυκλώματος DAM1 (MCCB) είναι ιδανικός για ένα ευρύ φάσμα εφαρμογών όπου ο ακριβής έλεγχος της προστασίας από υπερφόρτωση είναι απαραίτητος. Αυτά περιλαμβάνουν:

★ Βιομηχανικές εγκαταστάσεις: Εξασφάλιση σταθερής λειτουργίας σε χαλυβουργεία, χημικά εργοστάσια και πλατφόρμες πετρελαίου.

★ Εμπορικά κτίρια: Προστασία ηλεκτρικών συστημάτων σε εμπορικά κέντρα, κτίρια γραφείων και ξενοδοχεία.

★ Utilities: Αξιόπιστη διανομή σε υποσταθμούς και δίκτυα ηλεκτρικής ενέργειας.

★ Data Centers: Διατήρηση χρόνου λειτουργίας σε κρίσιμες υποδομές πληροφορικής.

Γιατί να επιλέξετε το CDADA;

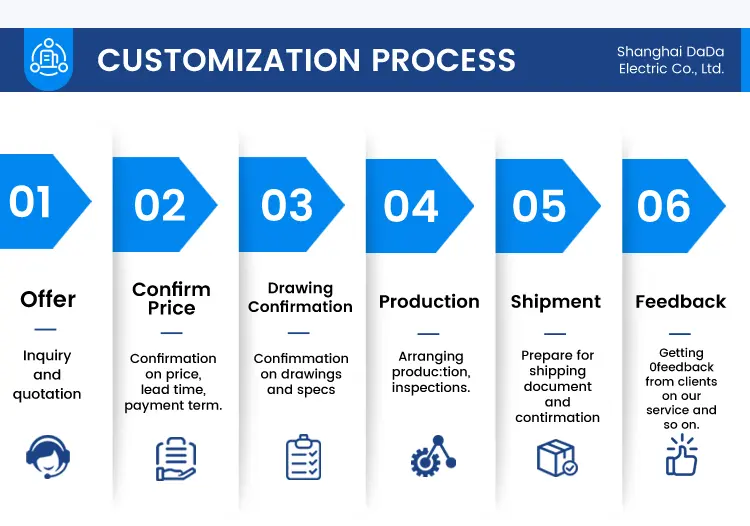

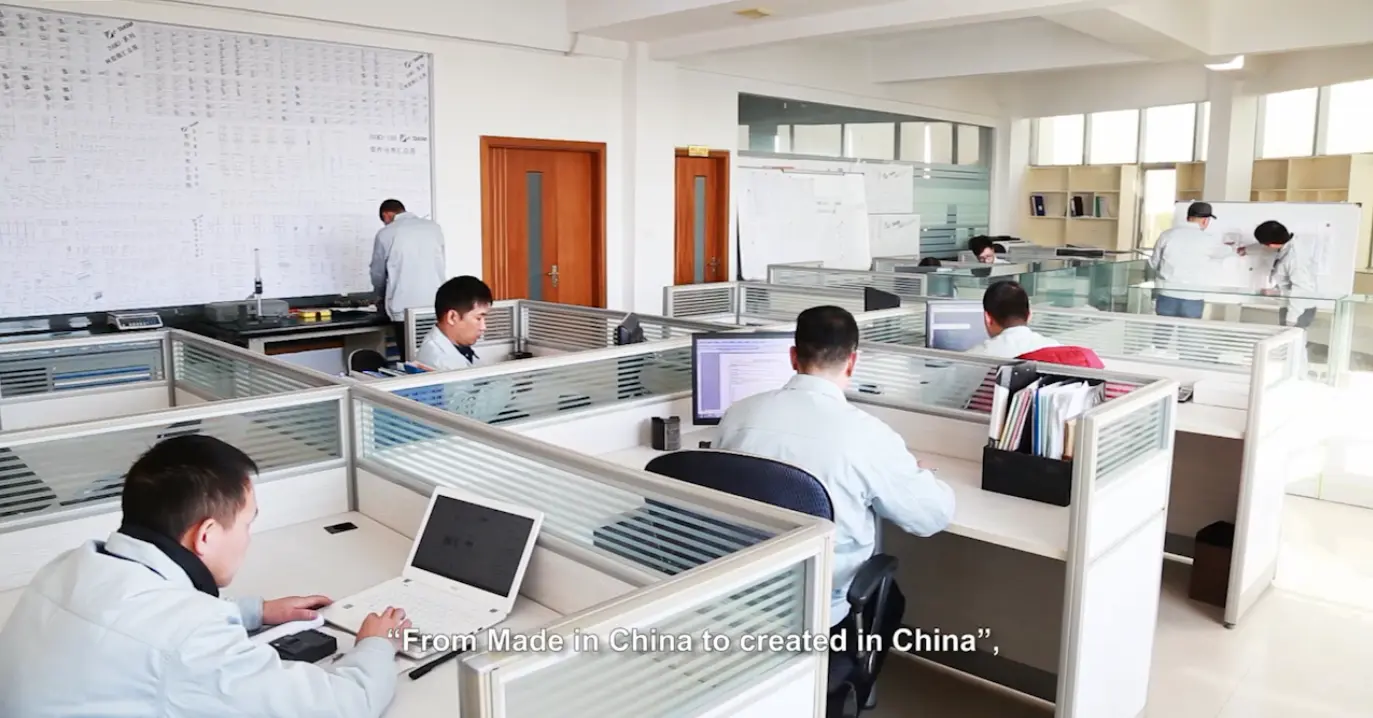

1. Έχουμε την επαγγελματική ομάδα Ε & Α, έχουμε την τυπική διαδικασία ανάπτυξης. Μπορεί να παρέχει εξαιρετική προσαρμοσμένη υπηρεσία.

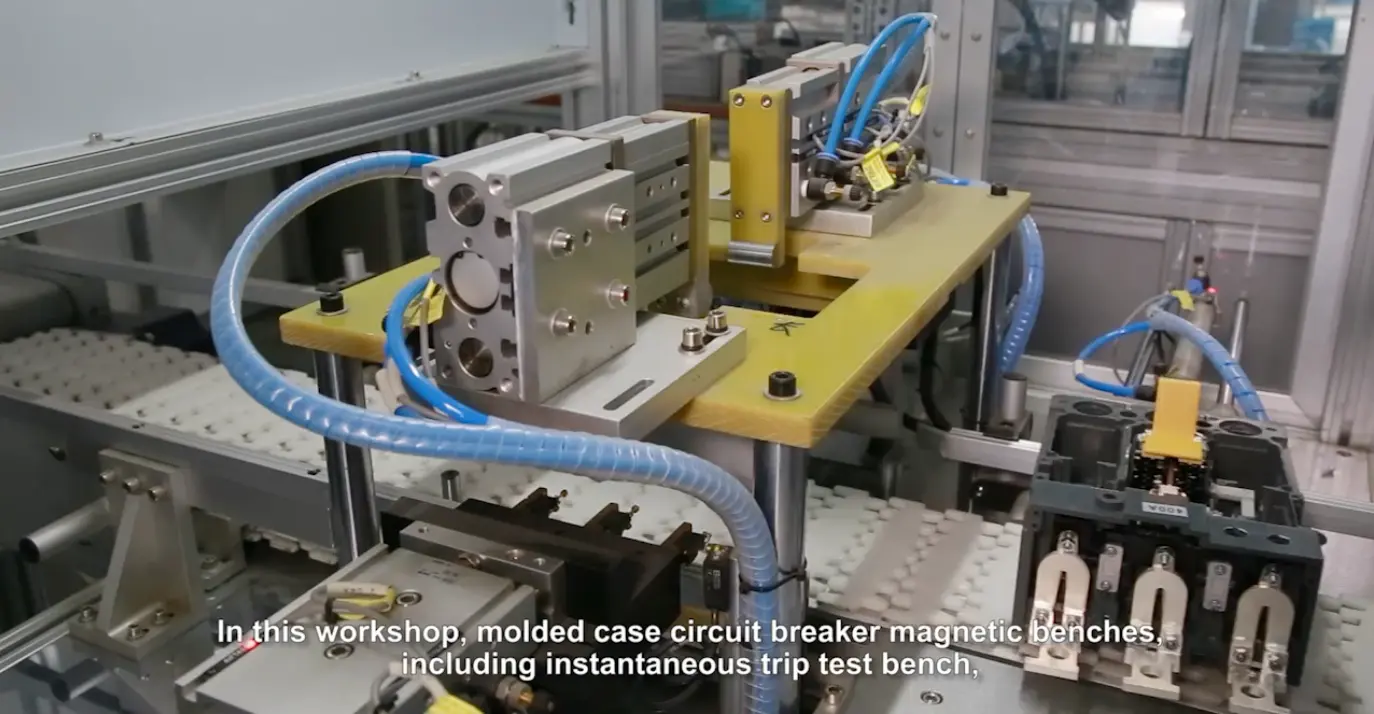

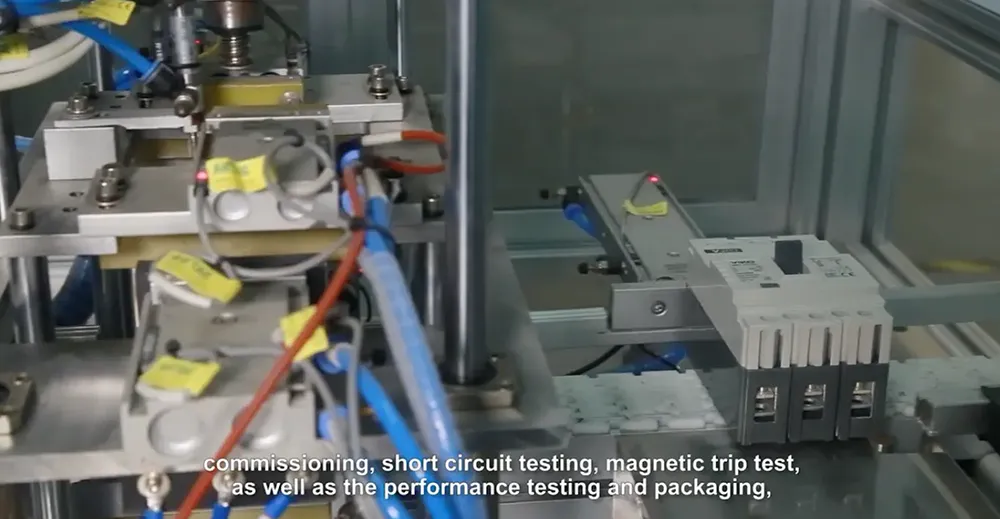

2. Παράγουμε διακόπτη κυκλώματος από αυτόματη γραμμή παραγωγής, Τώρα, έχουμε 6 αυτόματες γραμμές παραγωγής. Και η ημερήσια χωρητικότητα είναι μεγαλύτερη από 1000 τμχ.

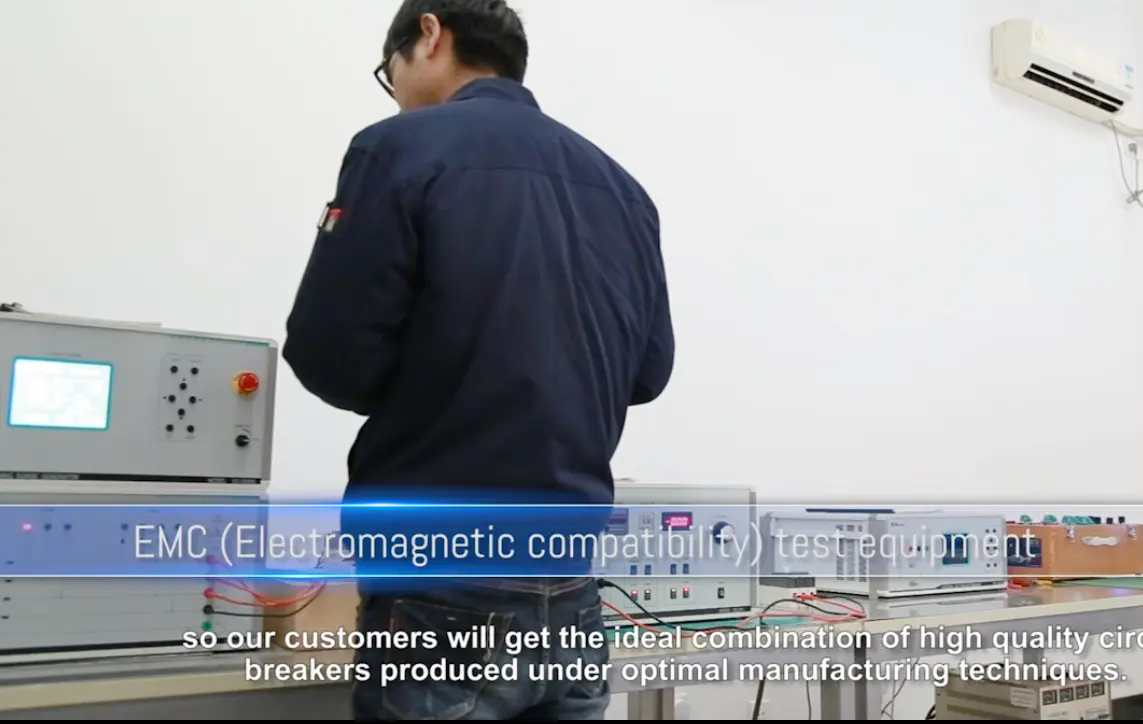

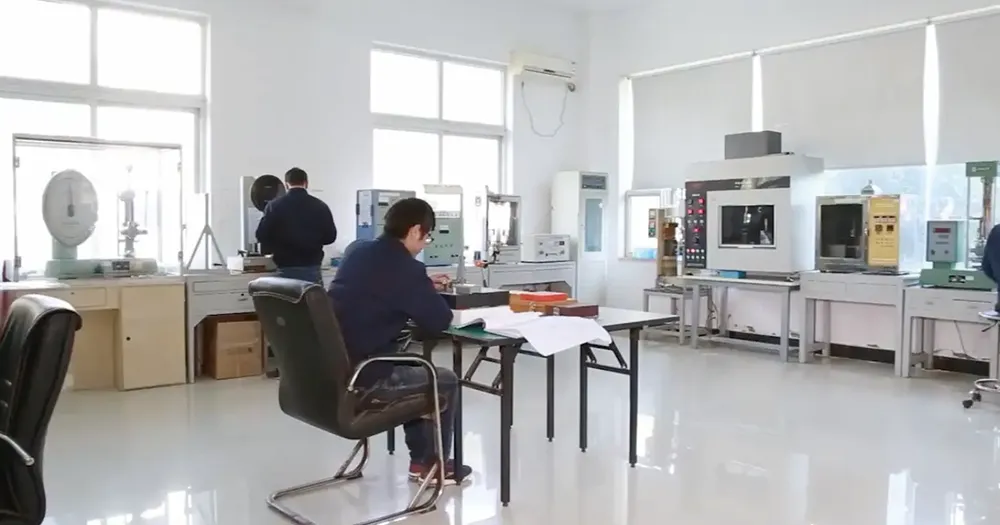

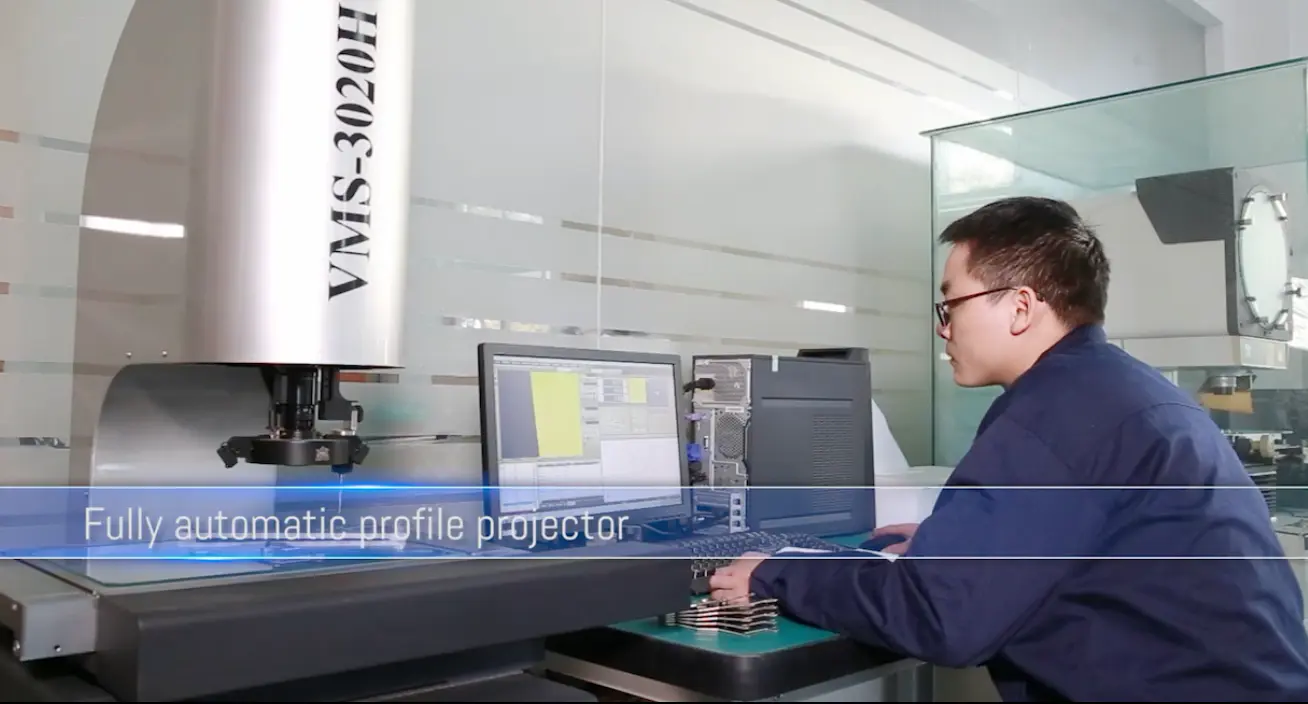

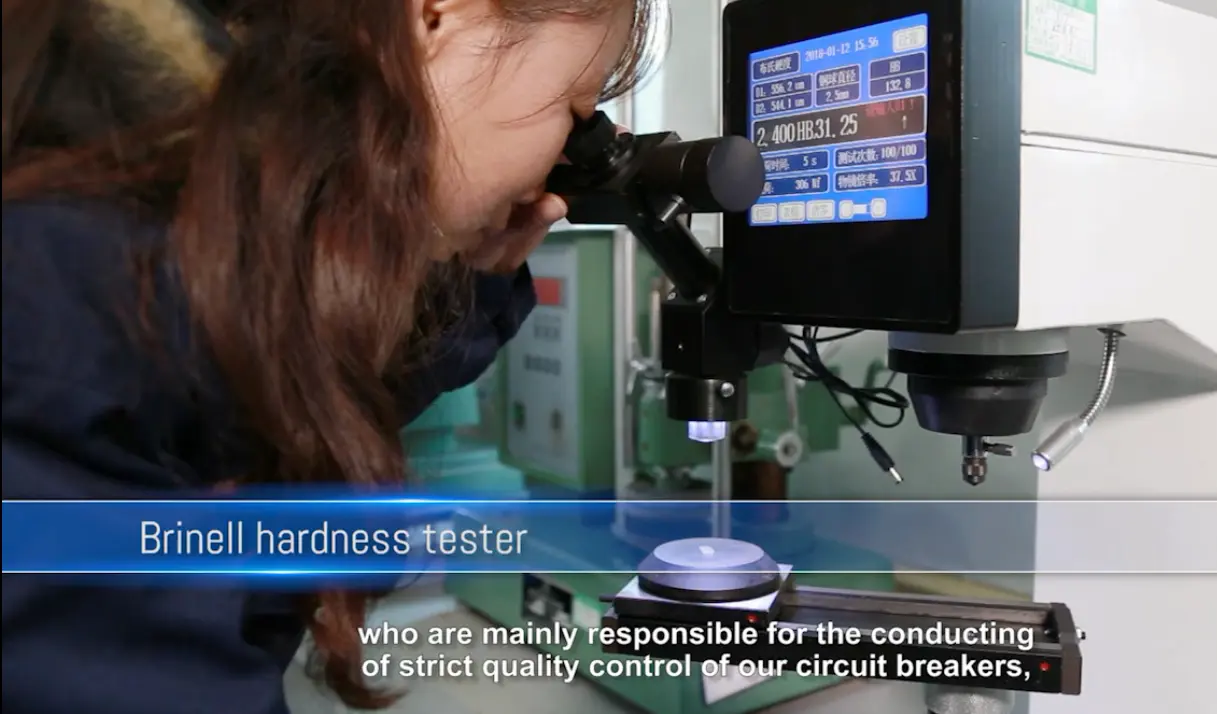

3. Έχουμε πλήρως λειτουργικό εργαστήριο, το εργαστήριό μας μπορεί να δει το εργαστήριο, μπορούμε να κάνουμε θερμικό φορτίο, μαγνητικό και όριο ενεργοποίησης, διάρκεια ζωής μηχανισμού, EMC στο εργαστήριό μας.

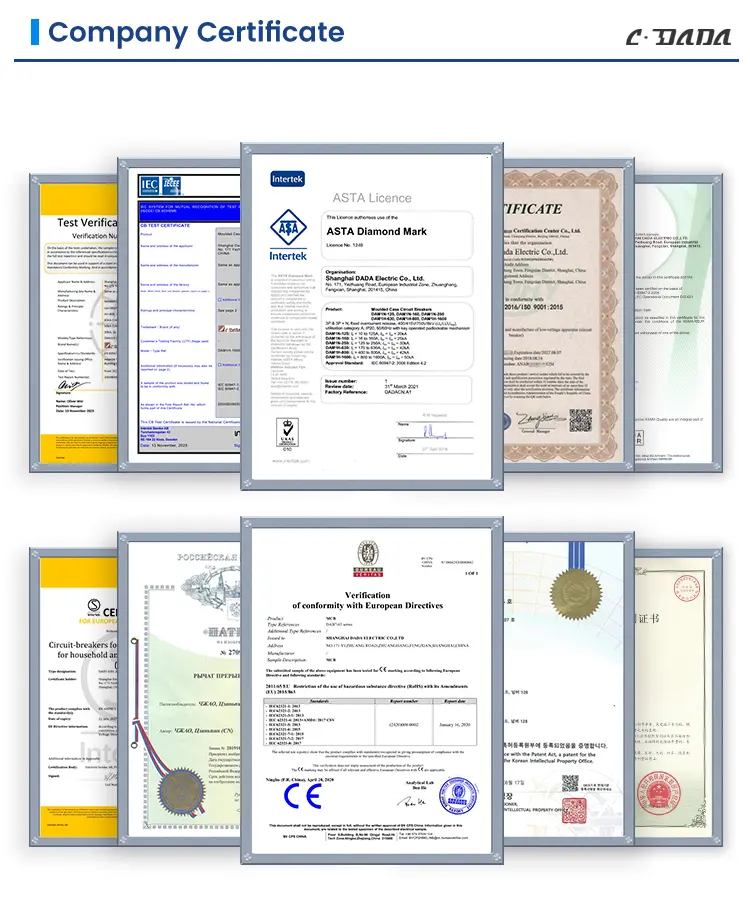

4. Έχοντας αποκτήσει CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC global

Συχνές ερωτήσεις

Ε1: Ποιο είναι το ρυθμιζόμενο εύρος θερμικής ρύθμισης για το DAM1 MCCB;

A1: Η θερμική ρύθμιση στη σειρά DAM1 μπορεί να ρυθμιστεί μεταξύ 70% και 100% του In, επιτρέποντας ακριβή έλεγχο προστασίας από υπερφόρτωση.

Ε2: Μπορεί ο διακόπτης κυκλώματος DAM1 με θερμική ρύθμιση χυτευμένης θήκης να χρησιμοποιηθεί και σε 3-πολικές και 4-πολικές διαμορφώσεις;

A2: Ναι, η σειρά DAM1 είναι διαθέσιμη και σε διαμορφώσεις 3P και 4P, καθιστώντας την κατάλληλη για διάφορες εφαρμογές.

Ε3: Το DAM1 MCCB διαθέτει πρόσθετες λειτουργίες για δοκιμή ή συντήρηση;

A3: Ναι, η σειρά DAM1 περιλαμβάνει ένα κουμπί push-to-trip για εύκολη δοκιμή και επαλήθευση της λειτουργικότητας του διακόπτη χωρίς να προκαλείται κατάσταση σφάλματος.

Ε4: Πώς χειρίζεται το DAM1 MCCB τα βραχυκυκλώματα;

A4: Η σειρά DAM1 περιλαμβάνει έναν μαγνητικό μηχανισμό απενεργοποίησης που παρέχει στιγμιαία προστασία από βραχυκυκλώματα, εξασφαλίζοντας ταχεία αποσύνδεση των ρευμάτων σφάλματος.

Ε5: Υπάρχουν διαθέσιμα αξεσουάρ για το DAM1 MCCB;

A5: Ναι, διατίθεται μεγάλη γκάμα αξεσουάρ, συμπεριλαμβανομένων επαφών συναγερμού, βοηθητικών επαφών, απελευθερώσεων χαμηλής τάσης και ηλεκτρικών μηχανισμών λειτουργίας, ενισχύοντας την ευελιξία και τη λειτουργικότητα του διακόπτη.
