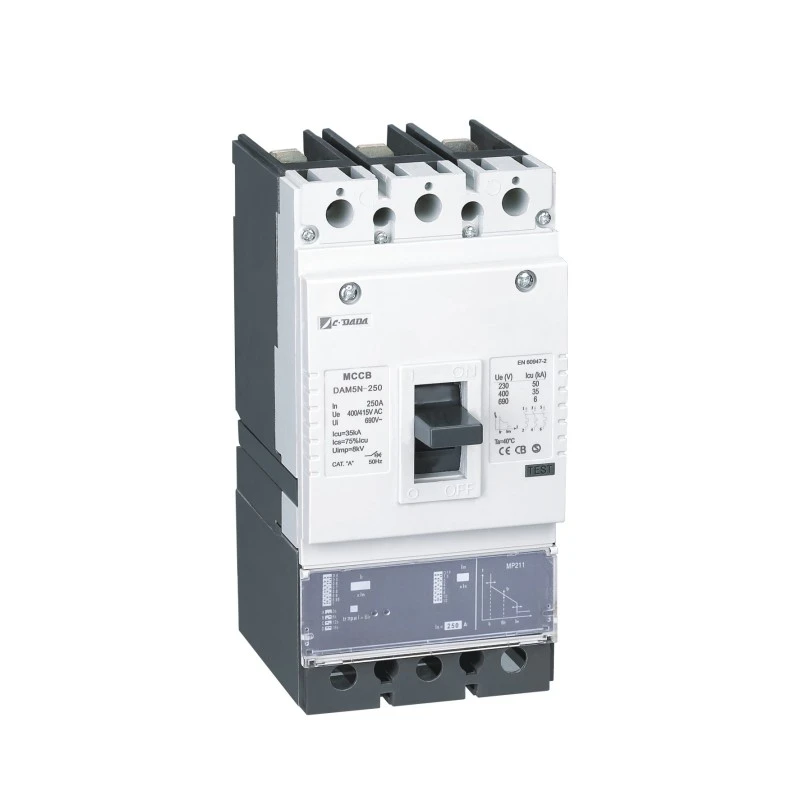

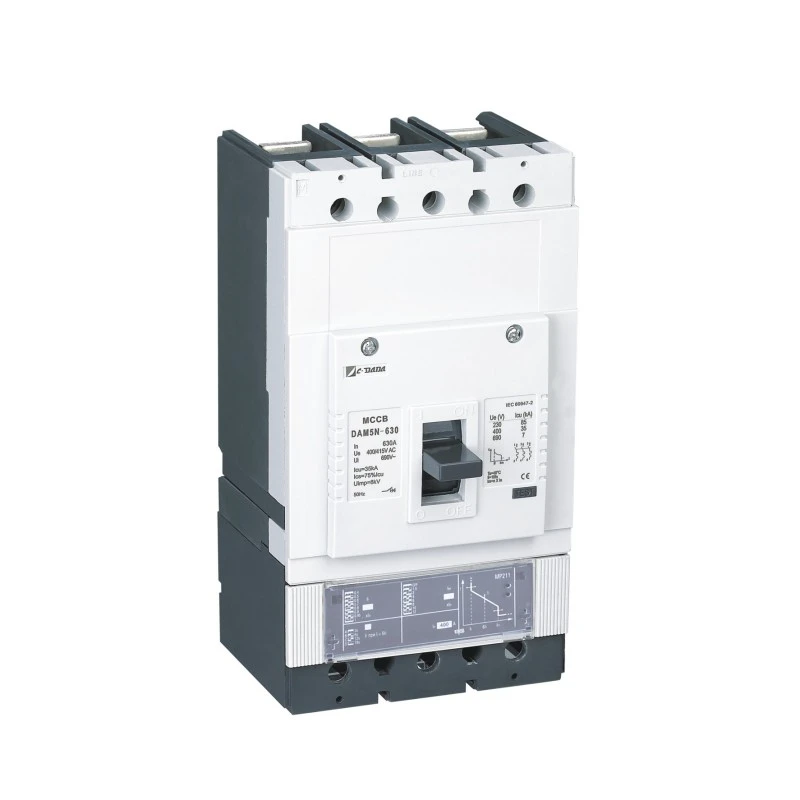

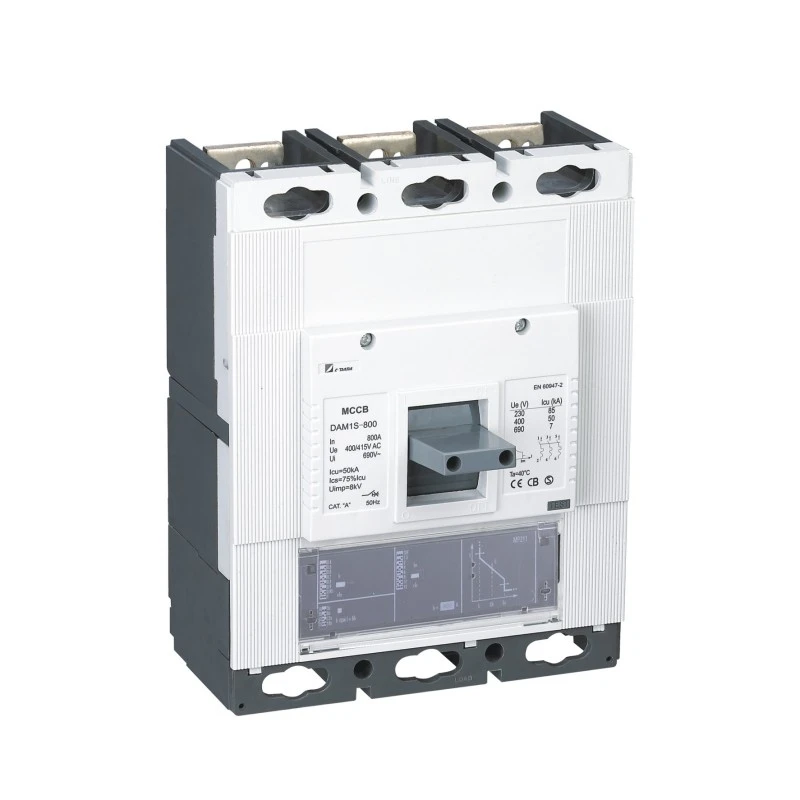

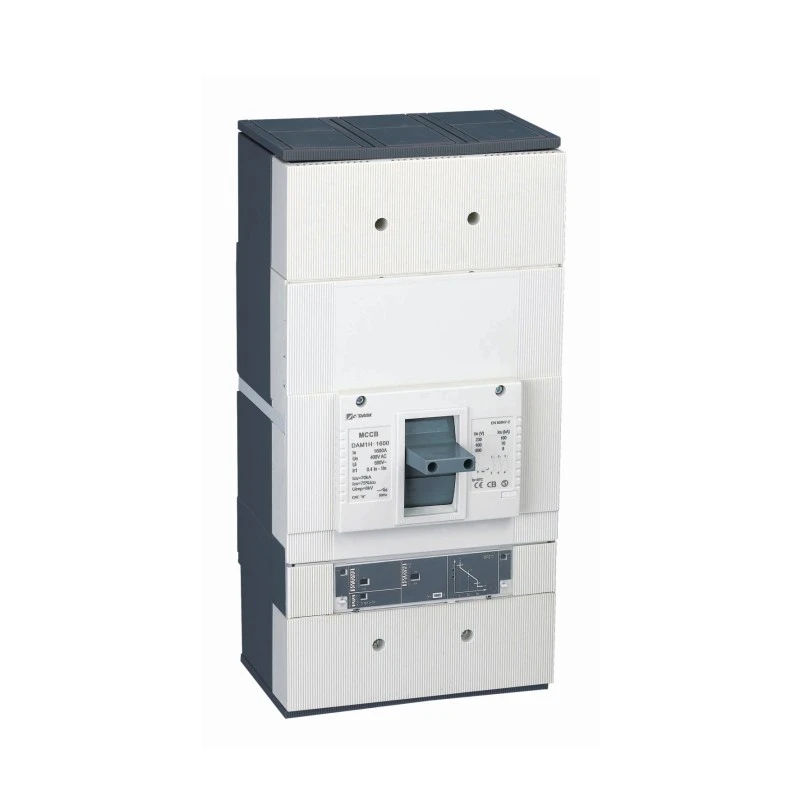

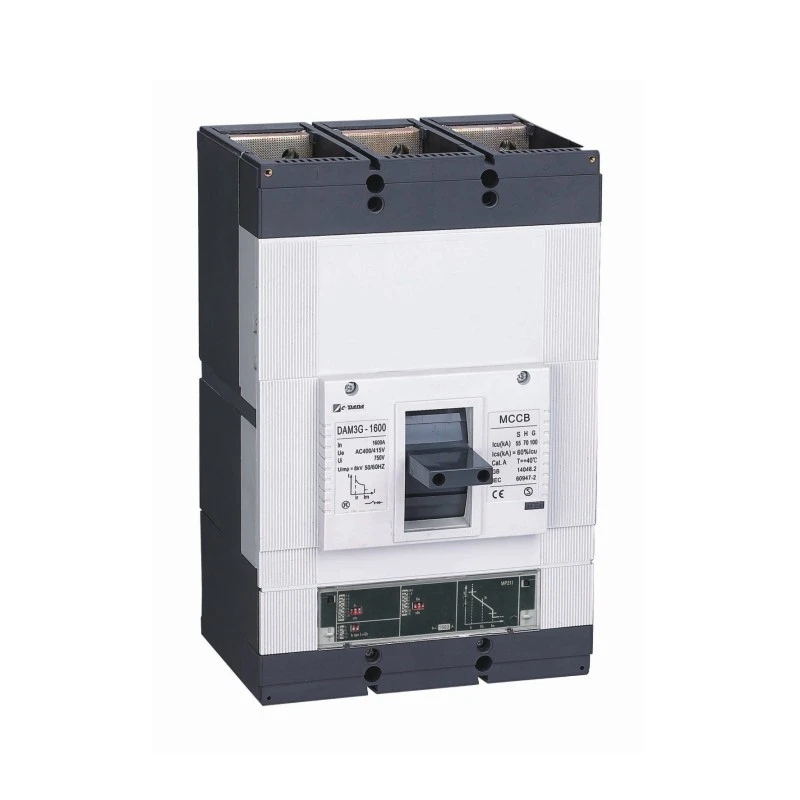

Διακόπτης Ηλεκτρονικού Τύπου Χυτευμένης Θήκης

Για σύγχρονα συστήματα ισχύος που απαιτούν ακρίβεια, ευφυΐα και αξιοπιστία, ο διακόπτης κυκλώματος Electronic Type Molded Case Circuit Breaker της Shanghai DADA Electric CO., LTD. θέτει ένα νέο πρότυπο στην προστασία χαμηλής τάσης. Σε αντίθεση με τους παραδοσιακούς θερμομαγνητικούς διακόπτες, αυτό το έξυπνο MCCB χρησιμοποιεί μια ηλεκτρονική μονάδα ταξιδιού που βασίζεται σε μικροεπεξεργαστή για την παροχή υψηλής ακρίβειας, προγραμματιζόμενης προστασίας από υπερένταση—ανοσία στις διακυμάνσεις της θερμοκρασίας περιβάλλοντος.

Με ρυθμιζόμενες ρυθμίσεις από 40% έως 100% In (θερμική) και 1,5× έως 12× In (μαγνητική), προσφέρει απαράμιλλη ευελιξία για πολύπλοκο συντονισμό σε κέντρα δεδομένων, βιομηχανικές εγκαταστάσεις, νοσοκομεία και συστήματα ανανεώσιμων πηγών ενέργειας. Βαθμολογημένο από 100A έως 1600A στα 400V/415V, συνδυάζει συμπαγή σχεδιασμό με προηγμένη λειτουργικότητα—και περιλαμβάνει άμεσο ταξίδι με αστοχία κατά τη διάρκεια ακραίων βλαβών, ακόμη και αν τα ηλεκτρονικά συστήματα αποτυγχάνουν.

Βασικές Προδιαγραφές

Μοντέλο: CDADA DAM2 / Σειρά DE (Διακόπτης κυκλώματος Ηλεκτρονικού τύπου Molded Case)

Τύπος: Ηλεκτρονικός διακόπτης κυκλώματος με φορμαρισμένη θήκη

Στύλοι: 3P / 4P

Ονομαστική τάση (Ue): 400V / 415V AC

Ονομαστικό ρεύμα (In): 100A – 1600A

Μονάδα Ταξιδίου: Ηλεκτρονική έκδοση που βασίζεται σε μικροεπεξεργαστή

Θερμική ρύθμιση (Ir): 40% – 100% του In

Μαγνητική ρύθμιση (Im): 1,5× – 12× In

Φόντα

★ Ευρεία περιοχή: 100A έως 1600A(AC)

★ Συμπαγείς διαστάσεις

★ Ρυθμιζόμενη θερμική ρύθμιση (40-100%) In.

★ Ρυθμιζόμενη μαγνητική ρύθμιση (1,5-12 φορές) In.

★ Παροχή κουμπιού ώθησης για απόδραση.

★ Ξεχωρίστε τις κύριες και τοξοειδείς επαφές

★ Μεγάλη γκάμα αξεσουάρ.

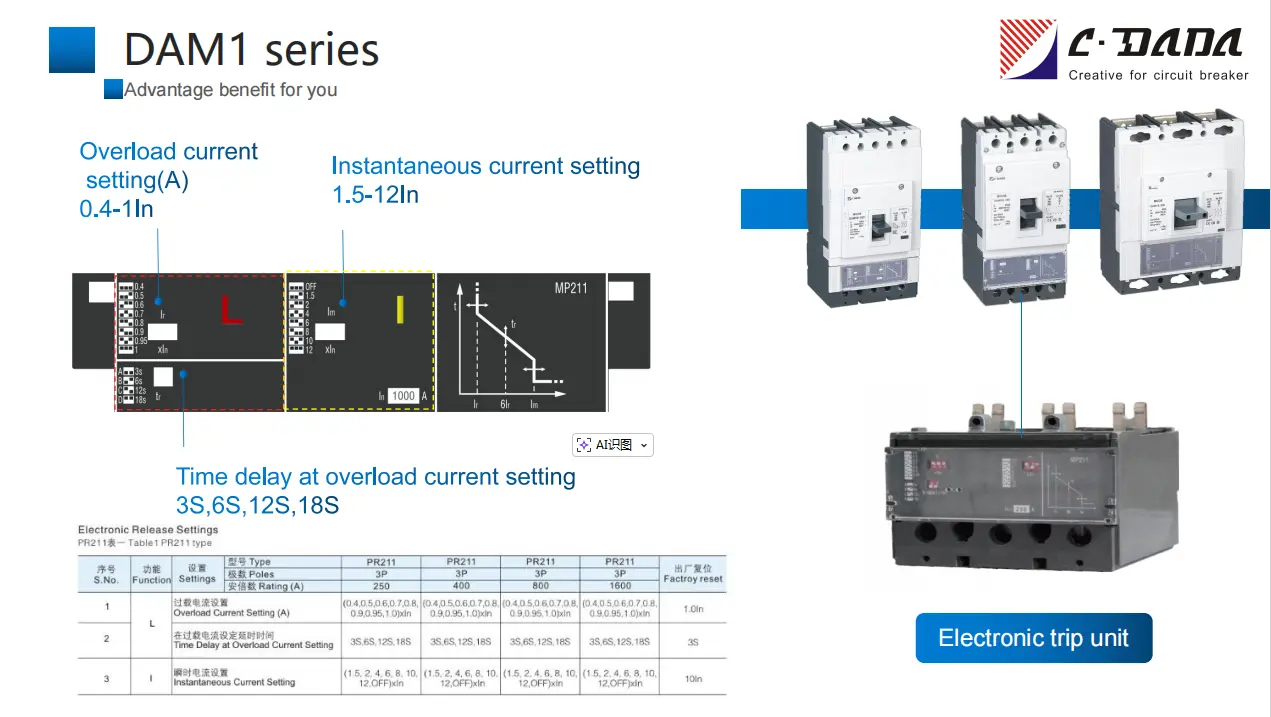

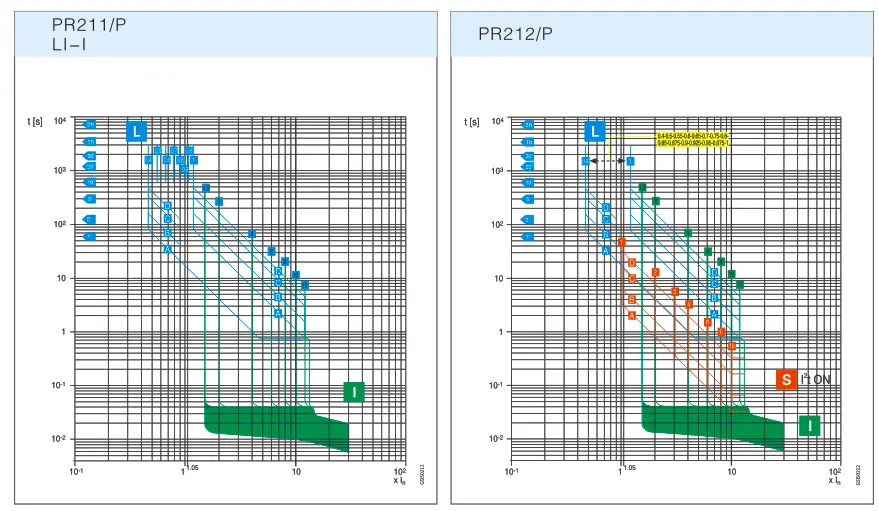

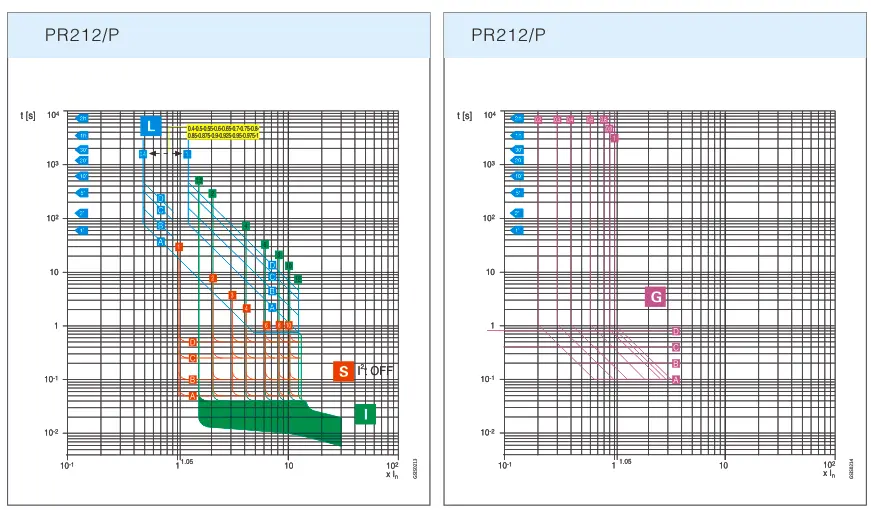

Χαρακτηριστική καμπύλη ηλεκτρονικής απελευθέρωσης

Ηλεκτρικές παράμετροι

Πίνακας 1 Τύπος PR211

S.No.

Λειτουργία

Ρυθμίσεις

Τύπος

PR211

PR211

PR211

PR211

Επαναφορά εργοστασιακών ρυθμίσεων

Πολωνοί

3P

3P

3P

3P

Βαθμολογία (Α)

250

400

800

1600

1

L

Ρύθμιση ρεύματος υπερφόρτωσης (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 σε

2

Χρονική καθυστέρηση στην τρέχουσα ρύθμιση υπερφόρτωσης

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Στιγμιαία ρύθμιση ρεύματος

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Σε

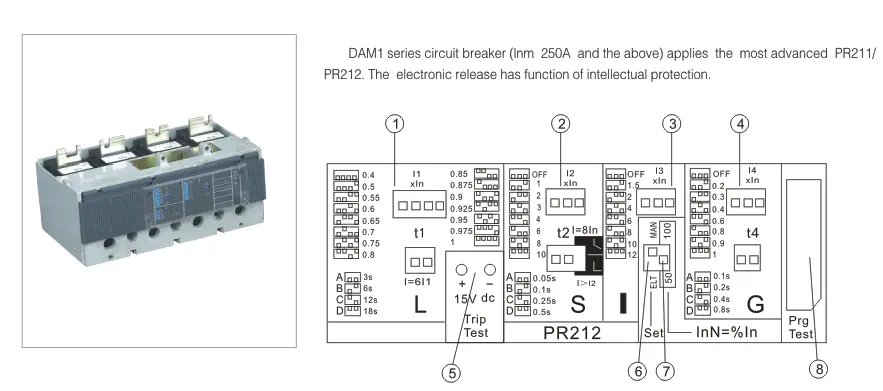

Πίνακας 2 Τύπος PR212

S.No.

Λειτουργία

Ρυθμίσεις

Τύπος

PR212

PR212

PR212

PR212

Επαναφορά εργοστασιακών ρυθμίσεων

Πολωνοί

3P

3P

3P

3P

Βαθμολογία (Α)

250

400/630

800

1600

1

L

Ρύθμιση ρεύματος υπερφόρτωσης (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 σε

2

Χρονική καθυστέρηση στην τρέχουσα ρύθμιση υπερφόρτωσης

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Βραχυκύκλωμα - Ρύθμιση ρεύματος (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6Σε

4

Χρονική καθυστέρηση στη ρύθμιση ρεύματος βραχυκυκλώματος

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Στιγμιαία ρύθμιση ρεύματος

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Σε

6

G

Ρύθμιση ρεύματος σφάλματος γείωσης (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1,0 σε

7

Χρονική καθυστέρηση στη ρύθμιση σφάλματος γείωσης

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Επιλογή σετ ηλεκτρικών ή ηλεκτρονικών παραμέτρων

Σετ λειτουργιών (διακόπτης ELT/MAN)

9

Χρησιμοποιείται για τη ρύθμιση παραμέτρων του διακόπτη βύθισης μηδενικής γραμμής

InN=%In, διακόπτης 50/100

10

Υποδοχή σύνδεσης συσκευής μέτρησης

Υποδοχή πάνελ

Γιατί να επιλέξετε το CDADA Electronic MCCB;

★ Αληθινή νοημοσύνη, όχι μόνο αυτοματισμός
Ο μικροεπεξεργαστής αναλύει συνεχώς τις τρέχουσες κυματομορφές, επιτρέποντας ακριβή προστασία αντιστρόφου χρόνου, καθορισμένου χρόνου και στιγμιαίας — χωρίς μετατόπιση λόγω θερμότητας ή γήρανσης.

★ Fail-Safe Design
Ακόμα κι αν το ηλεκτρονικό κύκλωμα αποτύχει, ένα άμεσο ηλεκτρομαγνητικό μάνδαλο διασφαλίζει τη λειτουργία του διακόπτη κατά τη διάρκεια σοβαρών βραχυκυκλωμάτων — πληρώντας τις απαιτήσεις ασφαλείας πλεονασμού του IEC 60947-2.

★ Ανώτερος Συντονισμός
Τα εξαιρετικά μεγάλα εύρη προσαρμογής (40–100% Ir, 1,5–12× Im) επιτρέπουν τέλειο συντονισμό με συσκευές ανάντη/κάτω ροής – ελαχιστοποιώντας τις ζώνες διακοπής λειτουργίας.

★ Future-Proof Infrastructure
Συμβατό με προαιρετικές μονάδες επικοινωνίας (Modbus RTU, Profibus) για ενσωμάτωση σε Συστήματα Διαχείρισης Κτιρίων (BMS) ή έξυπνα δίκτυα.

★ Παγκόσμια ποιότητα, ανταγωνιστική τιμή
Κατασκευάζεται σύμφωνα με το ISO 9001 στη Σαγκάη, με διεθνείς πιστοποιήσεις—προσφέροντας απόδοση ευρωπαϊκού επιπέδου με ασιατική οικονομική απόδοση.

★ Έχουμε μια ειδική ομάδα 15 μηχανικών που επικεντρώνονται στην ανάπτυξη, τη βελτίωση και την προσαρμογή προϊόντων.

Ιδανικές Εφαρμογές

Κέντρα δεδομένων: Αποτρέψτε τις διαδοχικές βλάβες με ακριβή επιλεκτική ενεργοποίηση

Νοσοκομεία: Εξασφαλίστε αδιάλειπτη τροφοδοσία για συστήματα υποστήριξης ζωής

Βιομηχανικός Αυτοματισμός: Συντονισμός με VFD, soft starters και ρομποτική

Ηλιακά/Αιολικά Πάρκα: Προσαρμογή σε προφίλ μεταβλητής παραγωγής

Έξυπνα εμπορικά κτίρια: Ενεργοποιήστε την παρακολούθηση της ενέργειας χωρίς επιπλέον μετρητές

Συχνές Ερωτήσεις (FAQ)

Ε1: Τι κάνει ένα ηλεκτρονικό MCCB διαφορετικό από ένα θερμομαγνητικό;

A1: Οι διακόπτες κυκλώματος με φορμαρισμένη θήκη ηλεκτρονικού τύπου χρησιμοποιούν μικροεπεξεργαστή για να αναλύουν το ρεύμα και να ενεργοποιούν τις διαδρομές με υψηλή ακρίβεια. Δεν επηρεάζονται από τη θερμοκρασία περιβάλλοντος, προσφέρουν ευρύτερα εύρη προσαρμογής και μπορούν να παρέχουν καταγραφή δεδομένων φορτίου — σε αντίθεση με τους θερμομαγνητικούς τύπους που βασίζονται σε διμεταλλικό/σωληνοειδές.

Ε2: Είναι το ηλεκτρονικό MCCB 1600A διαθέσιμο σε 4-πολική διαμόρφωση;

A2: Ναι—όλα τα ηλεκτρονικά MCCB CDADA από 250A έως 1600A είναι διαθέσιμα σε εκδόσεις 3P και 4P.

Ε3: Τι συμβαίνει εάν η ηλεκτρονική μονάδα ταξιδιού αποτύχει κατά τη διάρκεια βραχυκυκλώματος;

A3: Ο διακόπτης περιλαμβάνει μηχανικό εφεδρικό: κατά τη διάρκεια ακραίων ρευμάτων σφάλματος (>12×In), ένα μαγνητικό μάνδαλο ενεργοποιεί το άμεσο άνοιγμα—εξασφαλίζοντας ασφάλεια ακόμη και με ηλεκτρονικά εκτός σύνδεσης.

Ε4: Μπορώ να παρακολουθώ τις τρέχουσες τιμές σε πραγματικό χρόνο;

A4: Ναι—η ηλεκτρονική μονάδα ταξιδιού εμφανίζει στιγμιαίο, μέγιστο, ελάχιστο και μέσο ρεύμα σε επιλεγμένα χρονικά παράθυρα (π.χ. 24 ώρες), χρήσιμα για τη διαχείριση ενέργειας.

Ε5: Γιατί να επιλέξετε το CDADA έναντι άλλων έξυπνων εμπορικών σημάτων MCCB;

A5: Το CDADA προσφέρει:

● Πραγματική δυνατότητα προσαρμογής διπλού εύρους (πολλοί ανταγωνιστές περιορίζουν το Im σε ≤10×)

● Μηχανικό αντίγραφο ασφαλείας με ασφάλεια (δεν το έχουν όλα τα «ηλεκτρονικά» MCCB)

● Συμπαγές μέγεθος—ταιριάζει σε πάνελ παλαιού τύπου χωρίς τροποποίηση

● Ισχυρό παγκόσμιο χαρτοφυλάκιο πιστοποίησης (ASTA, KEMA, CE)

● Τιμολόγηση φιλική προς τον OEM με τεχνική υποστήριξη στα Αγγλικά
