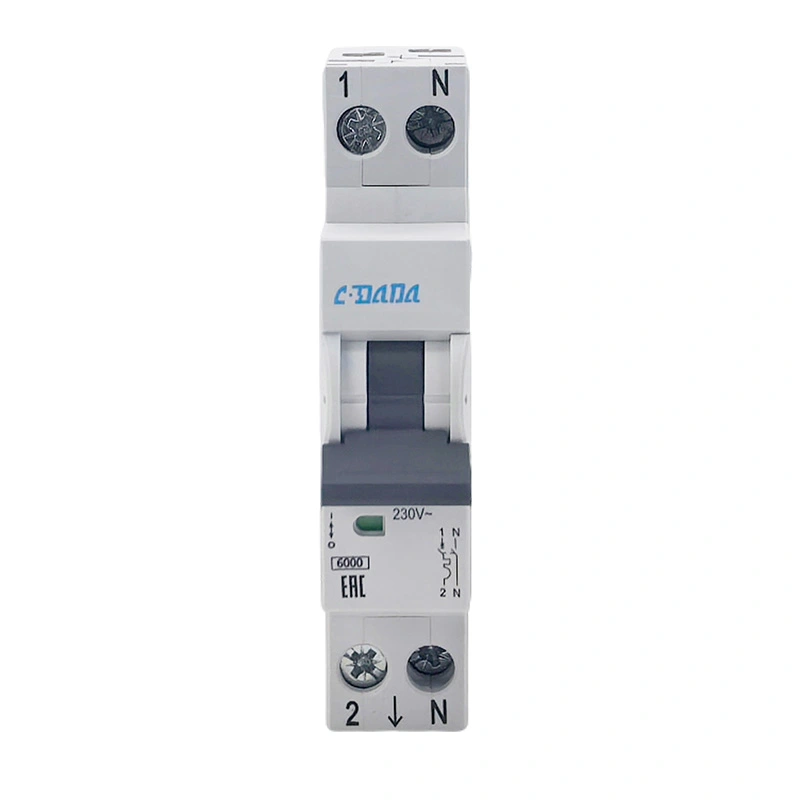

Μινιατούρα Αυτόματος διακόπτης DPN 6KA

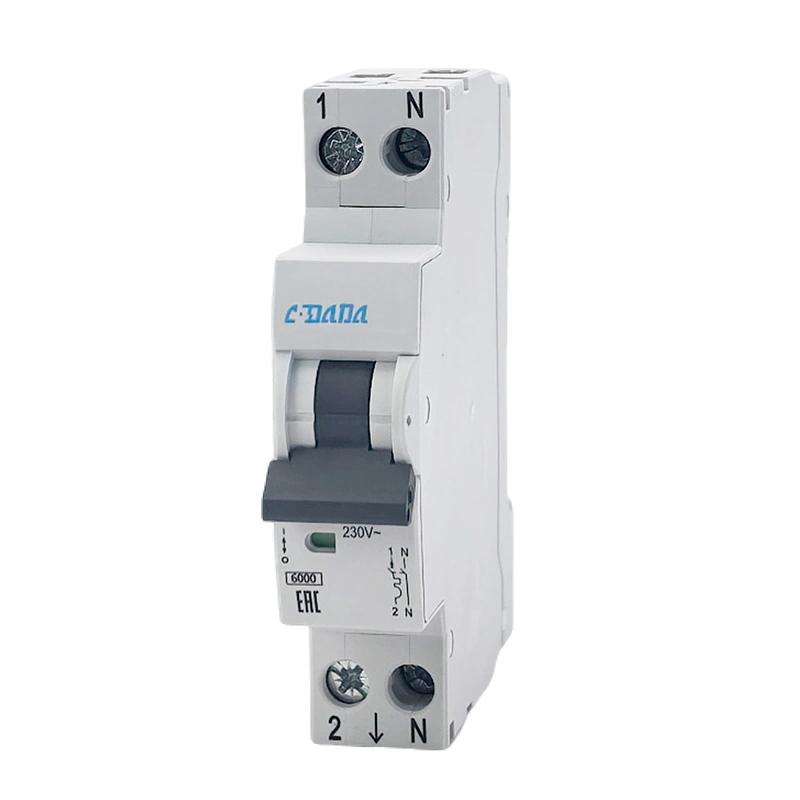

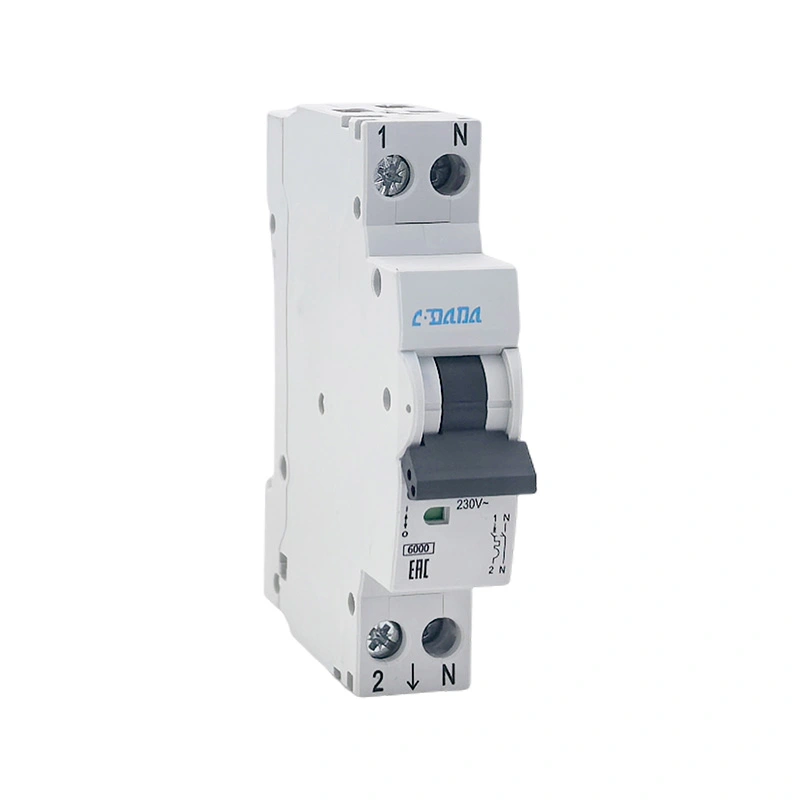

CDADA DAB7N Miniature Circuit Breaker DPN 6KA είναι ένας επαγγελματικός διακόπτης κυκλώματος 1P+N διπλής διακοπής που αναπτύχθηκε ανεξάρτητα από την Shanghai DADA Electric, έναν αξιόπιστο κατασκευαστή με εμπειρία 40+ ετών. Με υψηλή ικανότητα θραύσης 6 kA, σύγχρονη λειτουργία και σχεδιασμό N-pole "make first, break later", βελτιώνει αποτελεσματικά την απόδοση κατάσβεσης τόξου και προστατεύει τα κυκλώματα και τον εξοπλισμό με ασφάλεια. Χρησιμοποιείται ευρέως σε κουτιά διανομής, διακόσμηση σπιτιού, εμπορική ισχύ και κυκλώματα φωτισμού, είναι η πρώτη επιλογή για παγκόσμιους αγοραστές, διανομείς και πελάτες OEM.

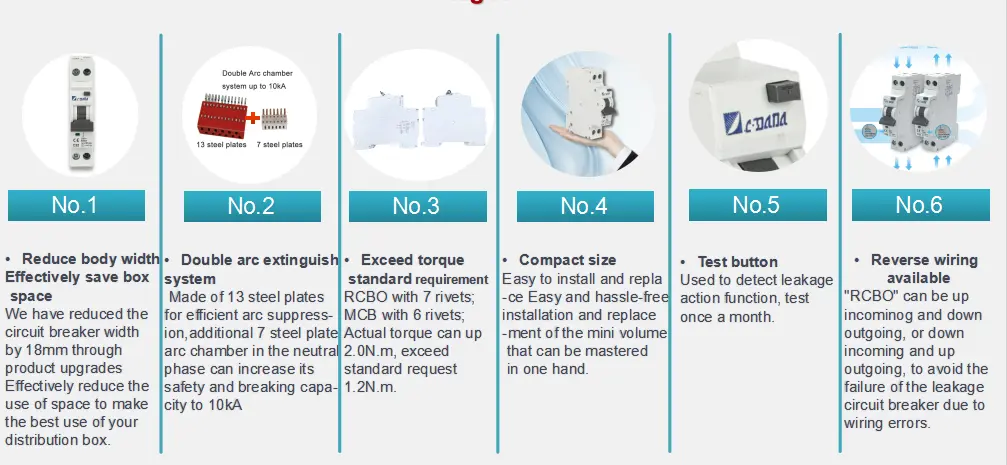

Ποια είναι τα πλεονεκτήματα του MCB DPN 6KA;

★ 1P+N δομή DPN, διπλά σημεία θραύσης, ασφαλέστερη και πιο αξιόπιστη

★ Ο πόλος Ν κάνει πρώτα και σπάει αργότερα, ενισχύει την ικανότητα θραύσης τόξου

★ 6kA πραγματική ικανότητα θραύσης, ισχυρή προστασία από βραχυκύκλωμα

★ Συμπαγές πλάτος 17,8 mm, εξοικονομεί χώρο στο ντουλάπι

★ Καμπύλες ενεργοποίησης B/C διαθέσιμες για διαφορετικά φορτία

★ βαθμός προστασίας IP20, ασφαλής στην αφή

★ Ευρεία περιοχή καλωδίωσης: 1–25mm² εύκαμπτο καλώδιο

★ Τοποθέτηση ράγας DIN, γρήγορη και σταθερή εγκατάσταση

★ Αντοχή σε υψηλή και χαμηλή θερμοκρασία: -25℃~+50℃

★ Μεγάλη μηχανική ζωή έως και 20.000 φορές

Εφαρμογές

CDADA Miniature Circuit Breaker DPN 6KA χρησιμοποιείται ευρέως σε:

★ Κτίρια κατοικιών, διαμερίσματα, βίλες, διακόσμηση σπιτιού

★ Γραφεία, καταστήματα, ξενοδοχεία, σχολεία, νοσοκομεία

★ Κυκλώματα φωτισμού, πρίζες, εξοπλισμός μικρής ισχύος

★ Οικιακές συσκευές: θερμοσίφωνες, κλιματιστικά, ηλεκτρικές θερμάστρες

★ Ανακατασκευή παλαιού κυκλώματος και αναβάθμιση κουτιού διανομής

★ Εμπορικά και αστικά συστήματα διανομής ηλεκτρικής ενέργειας χαμηλής τάσης

Πίνακας τεχνικών παραμέτρων

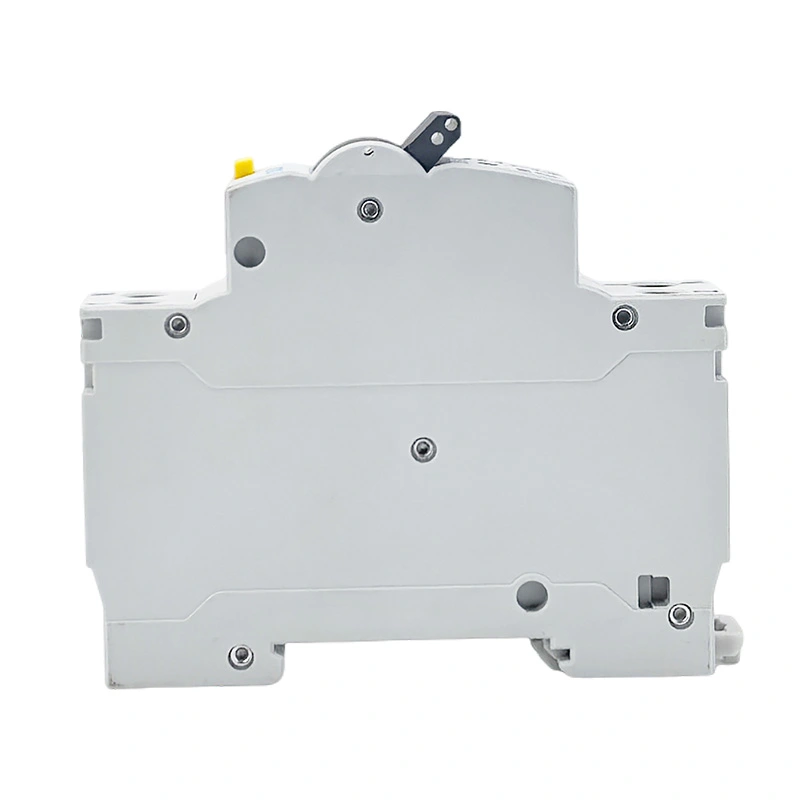

Διαστάσεις περιγράμματος

★ Μήκος: 82,5mm

★ Ύψος: 73,2mm

★ Πλάτος: 17,8 mm (τυπικό πλάτος 1 μονάδας)

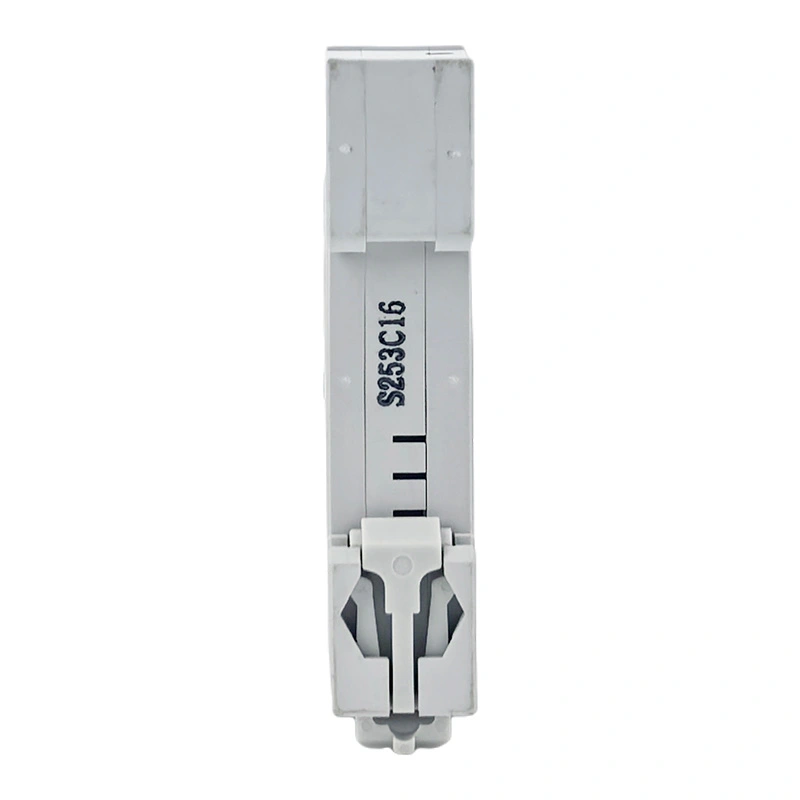

★ Τοποθέτηση: ράγα DIN 35mm

★ Καλωδίωση: κατάλληλη για εύκαμπτο/άκαμπτο καλώδιο 1–25 mm²

★ Πάχος ράβδου: 0,8–2mm

Τυπικά είδη δοκιμών

★ 1.13Σε δοκιμή χωρίς πτώση (≥1 ώρα)

★ 1,45 Σε δοκιμή απενεργοποίησης (<1 ώρα)

★ 2.55 Σε δοκιμή δράσης υπερφόρτωσης

★ Δοκιμή μαγνητικής στιγμιαίας ενεργοποίησης (3In/5In για καμπύλη B/C)

★ Δοκιμή διηλεκτρικής τάσης αντοχής

★ Δοκιμή αύξησης θερμοκρασίας

★ Δοκιμή ικανότητας διακοπής βραχυκυκλώματος (6kA)

★ Μηχανική & ηλεκτρική δοκιμή ζωής

★ Δοκιμή λειτουργίας υψηλής & χαμηλής θερμοκρασίας

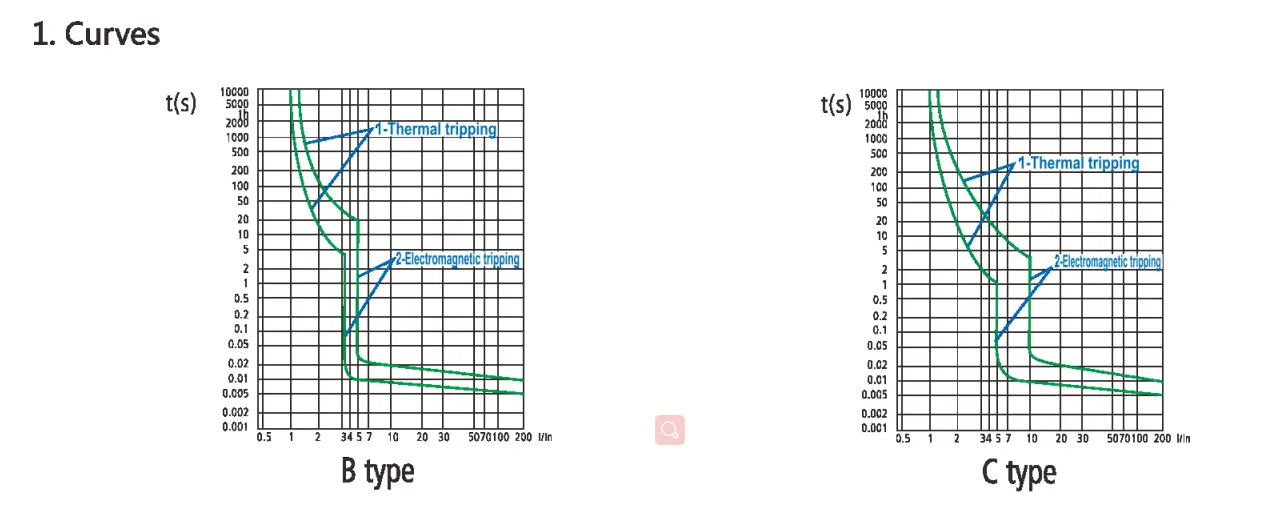

Χαρακτηριστικές καμπύλες τριβής

IEC 60898-1

Μαγνητική Απελευθέρωση

Όταν συμβαίνει βραχυκύκλωμα, η στιγμιαία ενεργοποίηση επιτυγχάνεται από έναν μαγνήτη με πυρήνα σιδήρου. Σύμφωνα με το πρότυπο IEC60898, αυτό το προϊόν μπορεί να χωριστεί σε τρεις τύπους: B, C και D.

Θερμική απελευθέρωση

●Μόλις συμβεί υπερφόρτωση στο κύκλωμα, η διμεταλλική λωρίδα του διακόπτη κυκλώματος θα λυγίσει λόγω θερμότητας, προκαλώντας αποσύνδεση των επαφών και με αποτέλεσμα τη θερμική ενεργοποίηση.

●Το πρότυπο IEC ορίζει το εύρος χρόνου ενεργοποίησης για διαφορετικά ρεύματα υπερφόρτωσης.

●Η θερμοκρασία περιβάλλοντος δοκιμής αναφοράς είναι 30 °C.

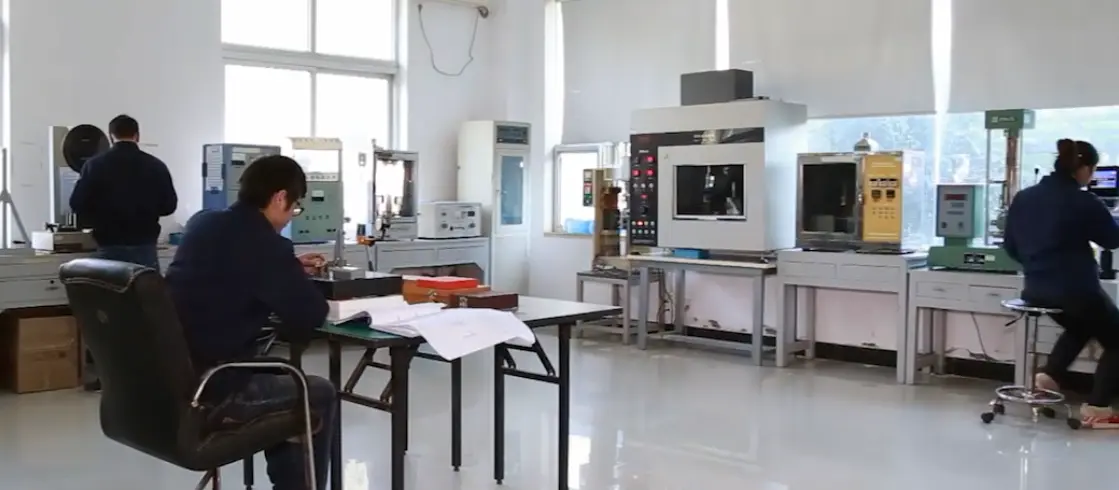

Διαδικασία ποιοτικού ελέγχου

1. Επιθεώρηση εισερχόμενης πρώτης ύλης & επαλήθευση πιστοποίησης

2. Αυτόματη χύτευση με έγχυση & σφράγιση μετάλλων ακριβείας

3. Συναρμολόγηση και βαθμονόμηση ημικατεργασμένου προϊόντος

4. 100% πλήρης δοκιμή χαρακτηριστικών σκονίσματος

5. Αντοχή στη δοκιμή απόδοσης τάσης & μόνωσης

6. Δοκιμή γήρανσης υψηλής και χαμηλής θερμοκρασίας

7. Έλεγχος εμφάνισης, διαστάσεων & λογότυπου

8. Τελική επιθεώρηση συσκευασίας & αποστολής

Συσκευασία & Αποστολή

★ Τυποποιημένο χαρτοκιβώτιο εξαγωγής με αντικραδασμική επένδυση

★ Ομαδικό κουτί συσκευασμένο για αποφυγή γρατσουνιών

★ Καθαρή ετικέτα: μοντέλο, ρεύμα, πόλοι, ποσότητα, πιστοποίηση

★ Κατάλληλο για θαλάσσιες, αεροπορικές και χερσαίες μεταφορές

★ Υποστήριξη συσκευασίας OEM, προσαρμοσμένου λογότυπου και ετικέτας

Υποθέσεις επιτυχίας πελατών

Το CDADA MCB DPN 6KA έχει εξαχθεί σε περισσότερες από 50 χώρες και περιοχές:

★ Μακροπρόθεσμη προμήθεια χύδην για Ευρωπαίους και Ασιάτες διανομείς

★ Έργα ανακαίνισης οικιακών κυκλωμάτων στη Μέση Ανατολή και την Αφρική

★ Συνεργασία OEM με γνωστές διεθνείς μάρκες ηλεκτρικών ειδών

★ Υποστήριξη διανομής ενέργειας για προγραμματιστές ακινήτων

★ Σταθερές παραγγελίες από εργολάβους ηλεκτρικών και ολοκληρωμένων συστημάτων

Γιατί να επιλέξετε το DADA Electric;

★ 40+ χρόνια επαγγελματικής εμπειρίας στην Ε&Α και την παραγωγή διακόπτη κυκλώματος

★ 90% βασικά εξαρτήματα που παράγονται εσωτερικά, σταθερός ποιοτικός έλεγχος

★ Πιστοποίηση ISO9001, πλήρης συμμόρφωση με τα διεθνή πρότυπα

★ Πλήρεις πιστοποιήσεις: CE, CB, CCC, κ.λπ.

★ Μεγάλη παραγωγική ικανότητα, γρήγορη παράδοση για μαζικές παραγγελίες

★ Επαγγελματική τεχνική υποστήριξη και εξυπηρέτηση μετά την πώληση

★ Αποδεχτείτε την προσαρμογή OEM & ODM για να καλύψετε τις απαιτήσεις της αγοράς

★ Παγκόσμιο σύστημα logistics, ασφαλής και έγκαιρη παράδοση
