Διακόπτης κυκλώματος σταθερού τύπου Molded Case

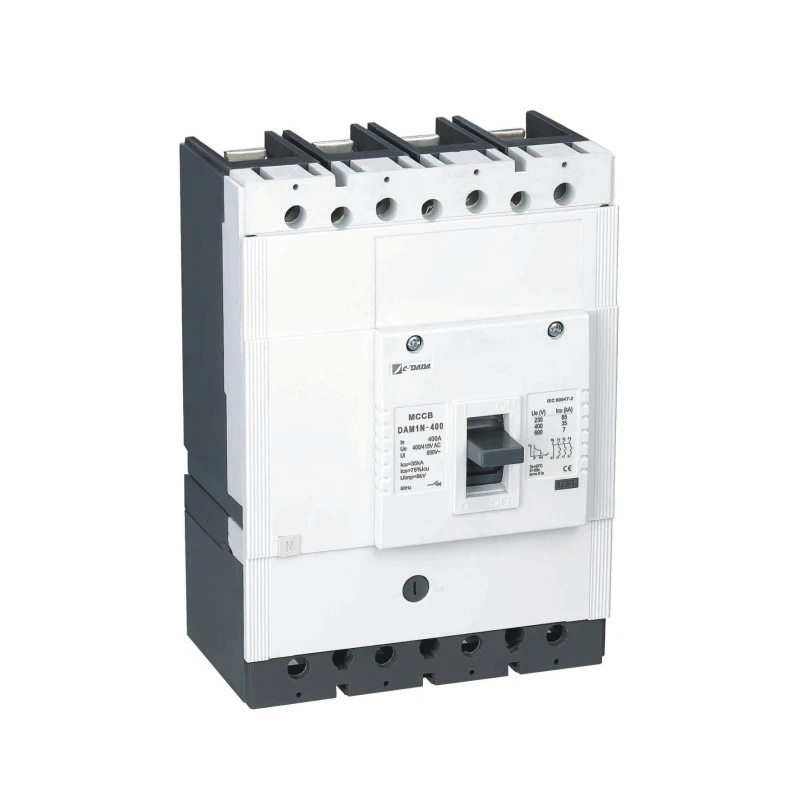

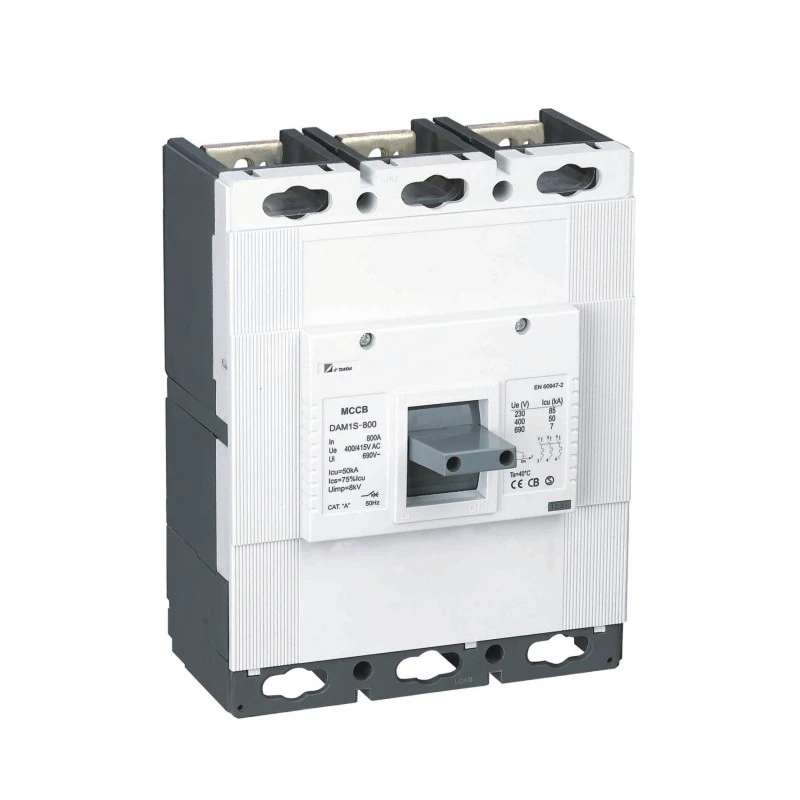

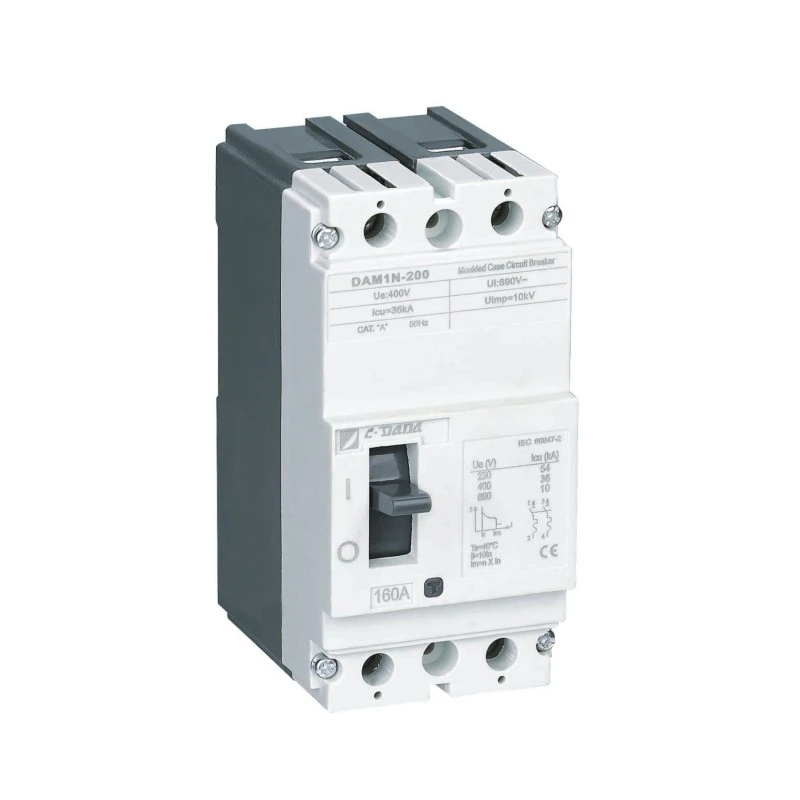

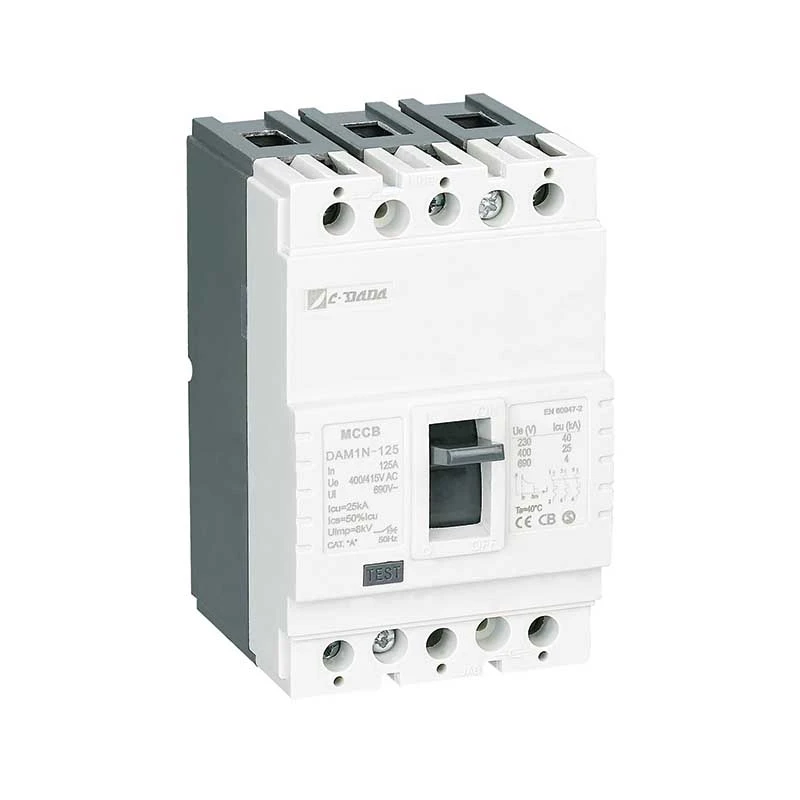

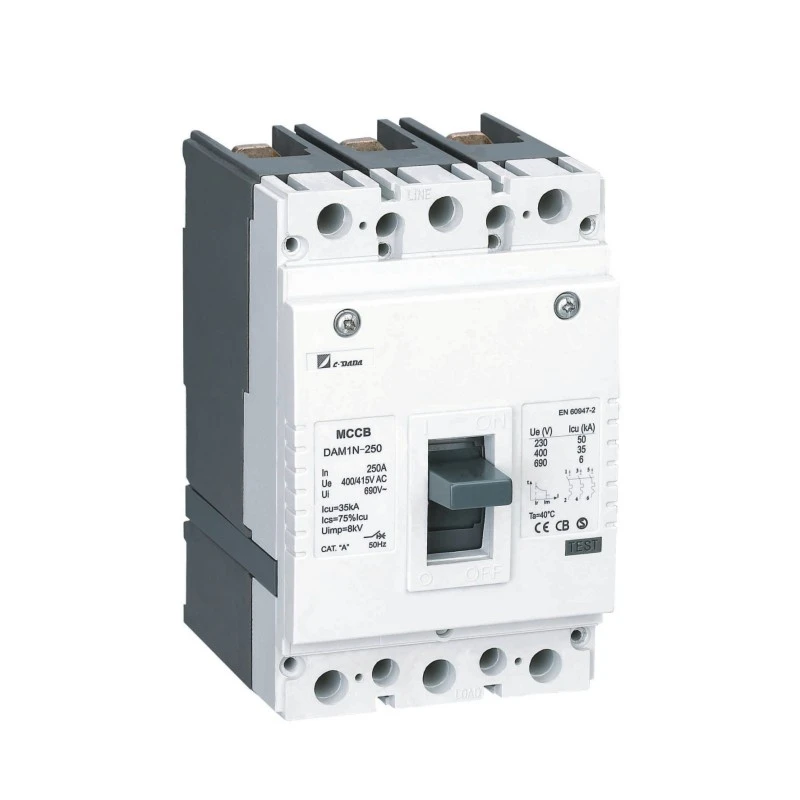

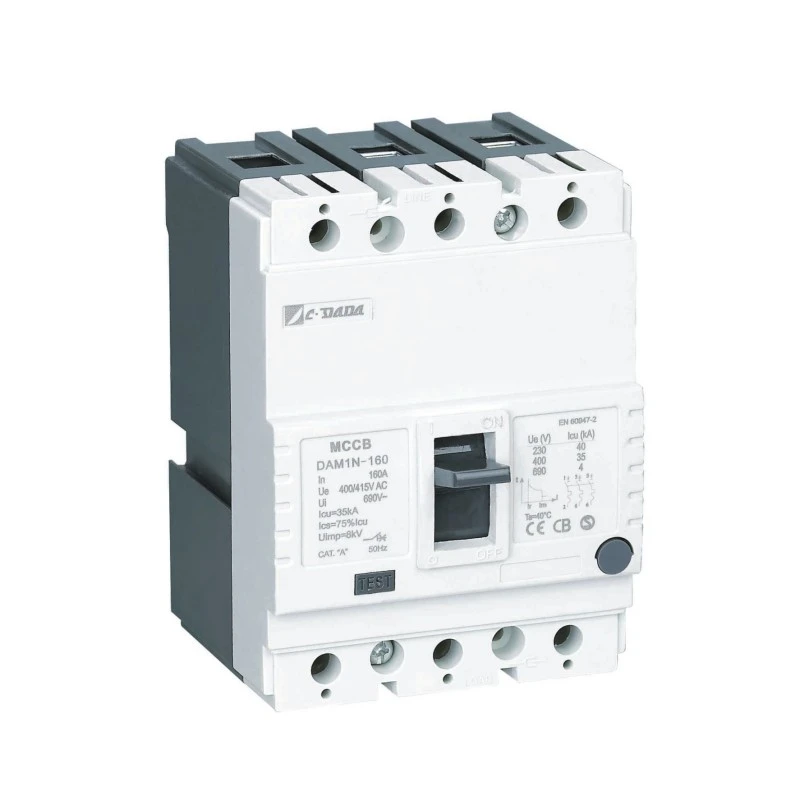

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) Η σειρά DAM1 καλύπτει τις ανάγκες κάθε εφαρμογής, από μικρούς χρήστες έως βιομηχανικούς μετασχηματιστές και εγκατάσταση διανομής.

Η σειρά DAM1 έχει επτά μεγέθη πλαισίων, έως 1600A, χωρητικότητα θραύσης έως 100 kA, τάση λειτουργίας έως 1000 Volt, ικανοποιεί εύκολα μια ποικιλία εκτεταμένων αναγκών σε ηλεκτρικά και μηχανικά αξεσουάρ, παρέχει μια ποικιλία λύσεων εγκατάστασης για τη μεγιστοποίηση των αναγκών οποιουδήποτε συστήματος ισχύος.

Με παγκόσμια πιστοποίηση KEMA, ASTA, SEMKO, CB, CE, ROHS; Το DAM1 είναι η καλύτερη επιλογή για παγκόσμιες εγκαταστάσεις ηλεκτρικών συσκευών και OEM.

Βασικές Προδιαγραφές

Ηλεκτρικές παράμετροι του διακόπτη κυκλώματος DAM1 MCCB χυτευμένης θήκης

● Δοκιμή Icu:O-t-CO(O:Open ελιγμός,CO:Close-Open ελιγμός,t:Διάρκεια αναμονής)

● Δοκιμή Ics:O-t-CO-t-CO(O:open maneuver,CO:Close-Open ελιγμός,t:Διάρκεια αναμονής)

★ Θέση ON/I: Υποδεικνύει ότι οι επαφές του διακόπτη είναι κλειστές. Σε αυτή τη θέση, ο μοχλός διακόπτη βρίσκεται στην επάνω θέση

★ Θέση TRIP: Υποδεικνύει ότι ο διακόπτης είναι ανοιχτός λόγω οποιασδήποτε βλάβης (υπερφόρτωσης ή βραχυκυκλώματος). Σε αυτήν την περίπτωση, ο μοχλός διακόπτη βρίσκεται στη μεσαία θέση μεταξύ των θέσεων ON και OFF. Για να φέρετε τον διακόπτη, ο οποίος βρίσκεται σε θέση ακινητοποίησης, στη θέση ΟΝ. σπρώξτε το μοχλό του διακόπτη προς τα κάτω όπως φαίνεται από το σήμα OFF

Ο διακόπτης θα ρυθμιστεί με ήχο "κλικ". Στη συνέχεια, τραβήξτε το μοχλό όπως φαίνεται από το σύμβολο ON για να κλείσετε τον διακόπτη

★ OFF/0 Position: Υποδεικνύει ότι οι επαφές του διακόπτη είναι ανοιχτές. Με αυτόν τον τρόπο, ο μοχλός διακόπτη βρίσκεται στην κάτω θέση.

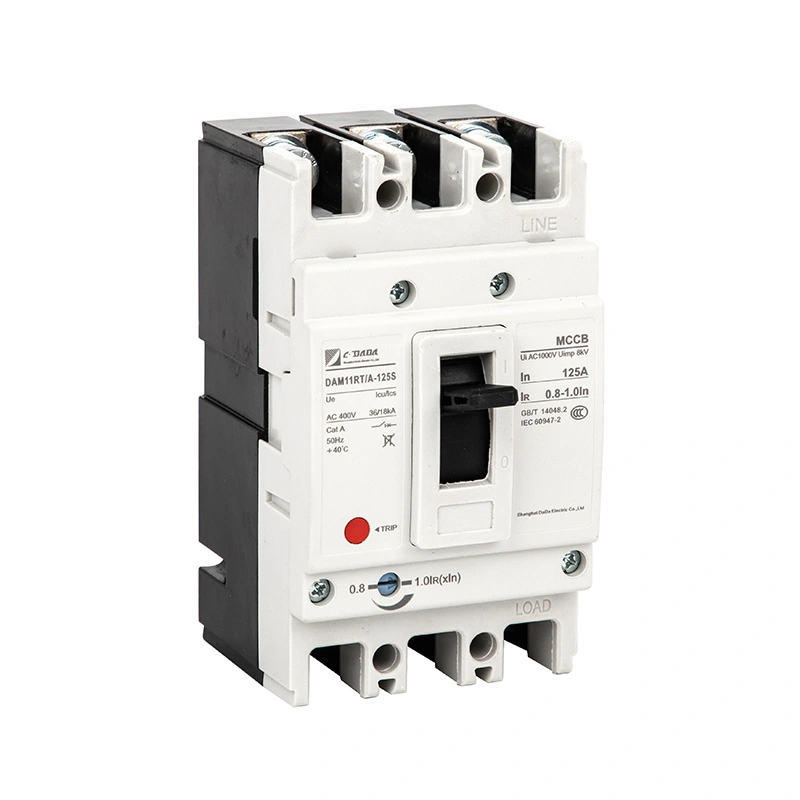

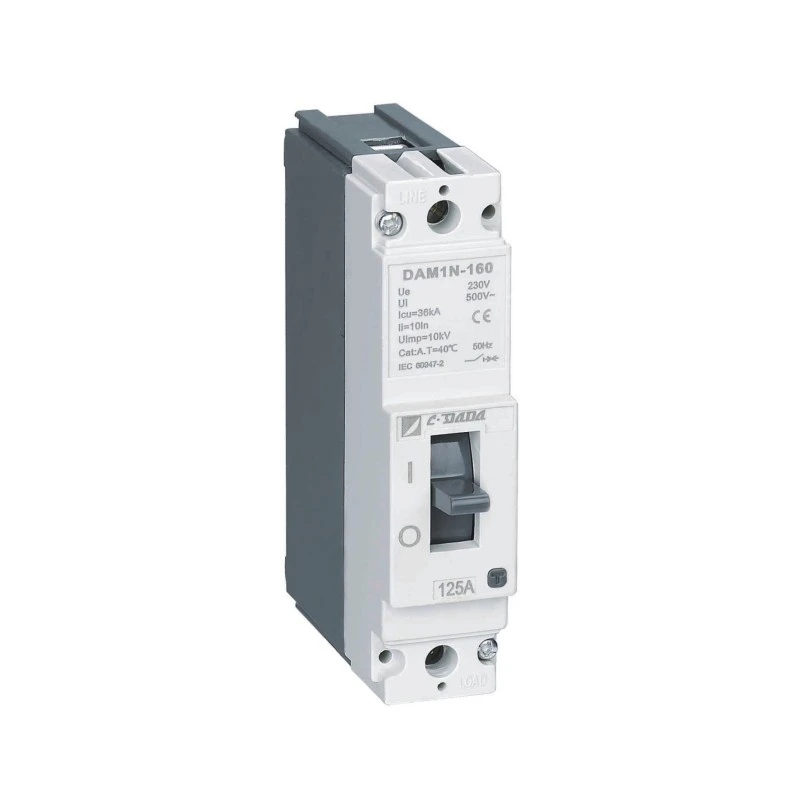

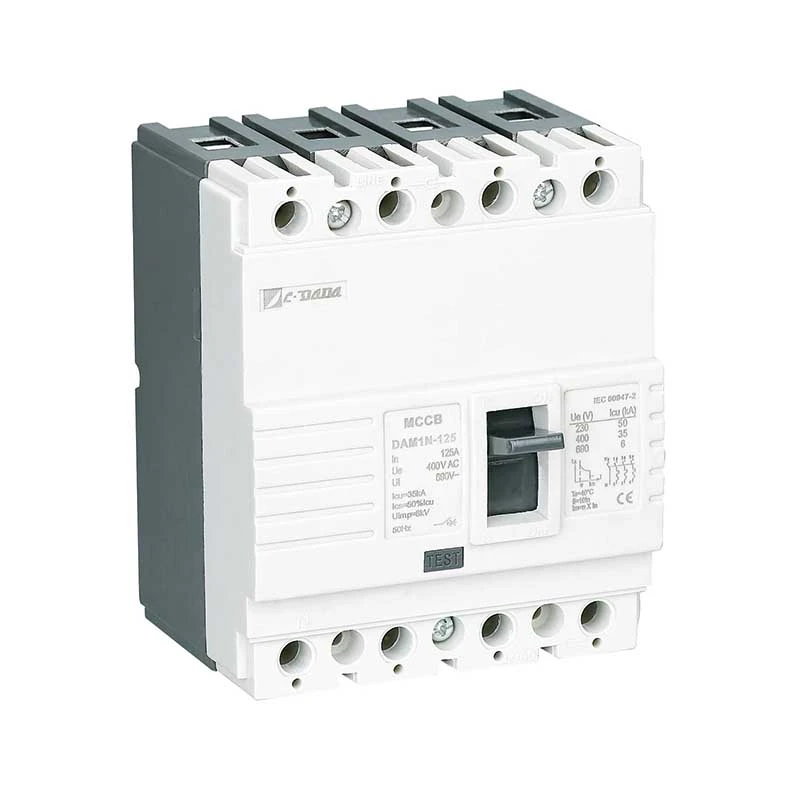

Φυσικές παράμετροι του διακόπτη κυκλώματος χυτευμένης θήκης DAM1-125 MCCB

Αρχή Εργασίας & Μηχανισμός Προστασίας

★ Θερμική προστασία (Υπερφόρτωση)

Η διμεταλλική λωρίδα κάμπτεται όταν θερμαίνεται από παρατεταμένο υπερένταση (> ονομαστικό ρεύμα). Η ταχύτητα κάμψης είναι ανάλογη με το μέγεθος του ρεύματος—εξασφαλίζοντας την ενεργοποίηση αντίστροφου χρόνου που μιμείται τη θερμική συμπεριφορά του καλωδίου, αποτρέποντας οχλήσεις ενώ προστατεύει τον εξοπλισμό.

★ Μαγνητική Προστασία (Βραχυκύκλωμα)

Κατά τη διάρκεια ενός βραχυκυκλώματος (π.χ. φάσης-φάσης ή φάσης-γείωσης), ένα μαγνητικό πεδίο υψηλού ρεύματος τραβάει αμέσως το έμβολο της ηλεκτρομαγνητικής βαλβίδας, απελευθερώνοντας τον μηχανισμό μανδάλωσης μέσα σε χιλιοστά του δευτερολέπτου—κόβοντας το ρεύμα σφάλματος πριν συμβεί θερμική βλάβη.

Πλεονεκτήματα προϊόντος

★ Σώμα και κάλυμμα:

Η πολυεστερική ρητίνη από ίνες γυαλιού έχει χρησιμοποιηθεί ως υλικό σώματος και κάλυψης σύμφωνα με το πρότυπο EN 60512-20-2. Αυτό το υλικό, το οποίο στη βιβλιογραφία ονομάζεται BMC (Bulk Molding Compound), προτιμάται λόγω των υψηλών ηλεκτρικών και μηχανικών αξιών και μπορεί να αντέχει σε θερμοκρασία 160℃ συνεχώς. Το υλικό BMC δεν καίγεται όταν έρχεται σε επαφή με σύρμα σε θερμοκρασία 960℃ σύμφωνα με το IEC 695-2-1

Διμέταλλο: Το διμέταλλο είναι ένα υλικό που αποτελείται από συνδυασμό δύο μετάλλων πλάκας με διαφορετικούς συντελεστές επέκτασης έναντι της θερμότητας. Το ρεύμα που διέρχεται από τον διακόπτη θερμαίνει το διμεταλλικό. Λόγω της επίδρασης αυτής της θερμότητας. Το διμεταλλικό λυγίζει προς την λιγότερο εκτεινόμενη πλάκα. Δεδομένου ότι η θερμότητα αυξάνεται καθώς αυξάνεται το ρεύμα που διέρχεται από τον διακόπτη, το διμεταλλικό θερμαίνεται περισσότερο και κάμπτεται περισσότερο. Με αυτόν τον τρόπο ελέγχει τον μηχανισμό ανοίγματος για να ανοίξει ο διακόπτης.

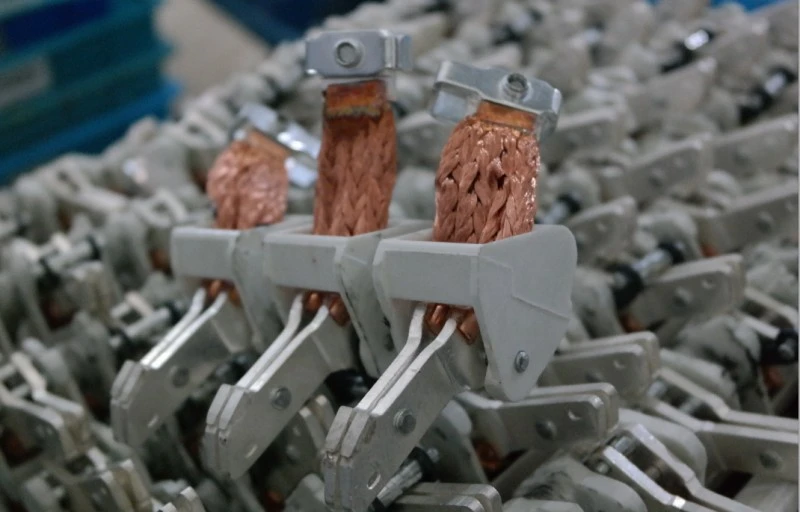

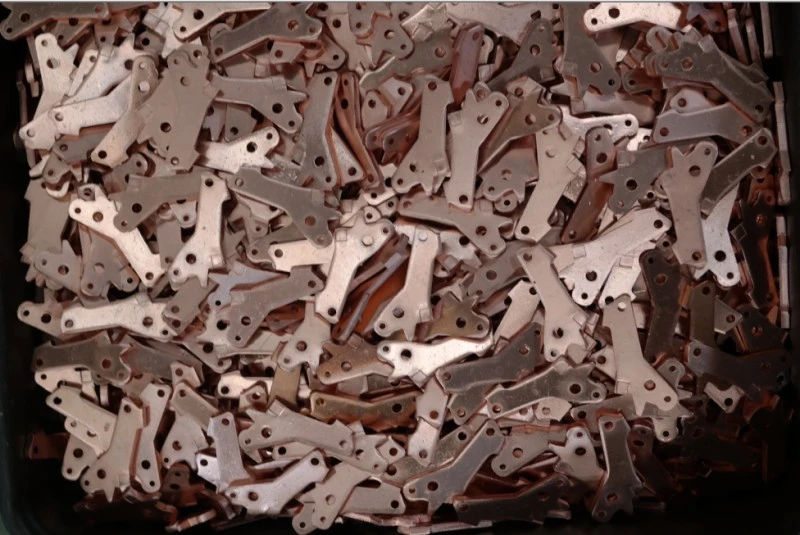

★ Επαφές:

Το κράμα επαφής προσδιορίζεται για διακόπτες λαμβάνοντας υπόψη τις τιμές σπασμένου και μεταφερόμενου ρεύματος και την κατασκευή Συνήθως χρησιμοποιούνται επαφές ασημιού, γραφίτη, νικελίου, κράματος wolfram στους διακόπτες Επαφές, οι οποίες είναι κατασκευασμένες από κράματα ασημιού-γραφίτη με δομή εξομαλυντή, χρησιμοποιούνται σε σταθερές (κάτω) επαφές, επαφές ασημί wolfram, που χρησιμοποιούνται σε κινούμενες (σκληρότερες επαφές). Στις κινούμενες επαφές έχει διασφαλιστεί μια σφιχτή δομή. Με αυτόν τον τρόπο, οι επαφές swaged και σκληρού κράματος έχουν μια θέση στις μαλακές σταθερές επαφές σε κάθε άνοιγμα-κλείσιμο.

Με αυτόν τον τρόπο εξασφαλίζεται η χαμηλότερη αντίσταση. Η κινούμενη επαφή πρέπει να αγγίζει πολύ καλά τη σταθερή επαφή για να έχει χαμηλή αντίσταση επαφής. Ωστόσο, η υπερβολική δύναμη πίεσης επαφής έχει ως αποτέλεσμα τη φθορά των επαφών σε μικρότερο χρονικό διάστημα από το κανονικό. Τα κράματα επαφής είναι πολύ σημαντικά για ένα υγιές άνοιγμα-κλείσιμο.

★ Κυψέλη πυρόσβεσης τόξου (διαχωριστής):

Οι διαχωριστές χρησιμοποιούνται για την εξάλειψη του τόξου που σχηματίζεται κατά τη λειτουργία του διακόπτη που λειτουργεί υπό ενέργεια. Ενώ η κινούμενη επαφή διαχωρίζεται από τη σταθερή επαφή, το ρεύμα συνεχίζει να ρέει μεταξύ των επαφών για λίγο και αυτό ονομάζεται τόξο. Αυτό το τόξο θα πρέπει να σβήσει σε πολύ σύντομο χρονικό διάστημα

★ Extinction of Arc:

Το τόξο ωθείται προς τους διαχωριστές λόγω του μαγνητικού πεδίου που σχηματίζεται γύρω από το τόξο. Με αυτόν τον τρόπο, το τόξο εκτείνεται και γίνεται λεπτό και αποκόπτεται μεταξύ των διαχωριστικών πλακών (Εικόνα-5). Λόγω των χαρακτηριστικών του υλικού που χρησιμοποιείται στα πλευρικά τοιχώματα των διαχωριστών, εξέρχεται αέριο λόγω της υψηλής θερμοκρασίας που προκαλείται από το τόξο. Αυτό το αέριο έχει σημαντική επίδραση στην εξαφάνιση του τόξου.

Εφαρμογή

Ο διακόπτης CDADA DAM1 σταθερού τύπου Molded Case Circuit Breaker (MCCB) είναι αξιόπιστος σε όλες τις κρίσιμες υποδομές:

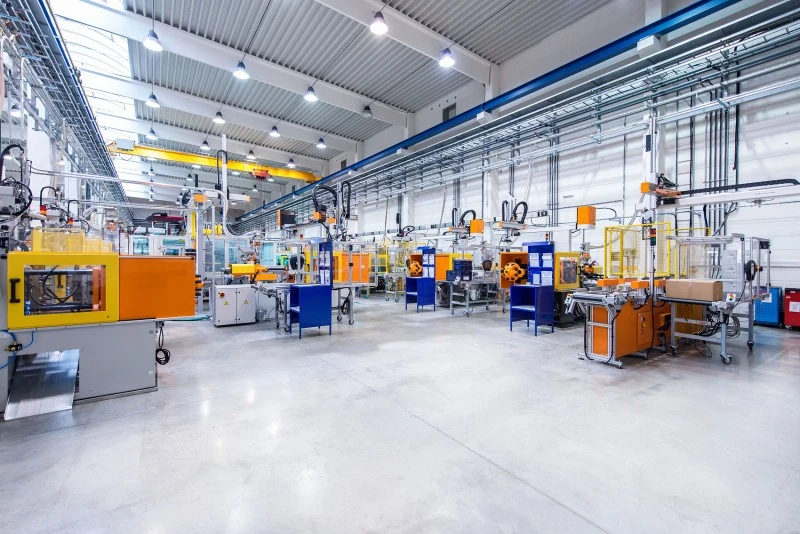

★ Βιομηχανικά: Χαλυβουργεία, πλατφόρμες πετρελαίου & αερίου, χημικά εργοστάσια

★ Υγειονομική περίθαλψη: Κύριοι πίνακες διανομής και υποδιανομής νοσοκομείων

★ Μεταφορές: Σιδηροδρομική σηματοδότηση, συστήματα αποσκευών αεροδρομίου

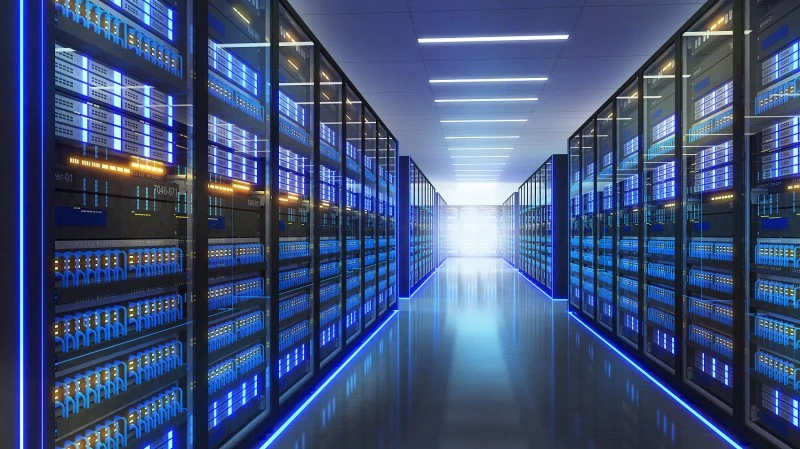

★ Εμπορική: Ουρανοξύστες, κέντρα δεδομένων, εμπορικά κέντρα, συνεδριακά κέντρα

★ Δημόσιοι Χώροι: Θέατρα, στάδια, κυβερνητικά κτίρια

Πλεονεκτήματα εγκατάστασης & συντήρησης

★ Εύκολη ενσωμάτωση:

Το τυπικό κιτ περιλαμβάνει ζυγούς, φραγμούς φάσης και υλικό

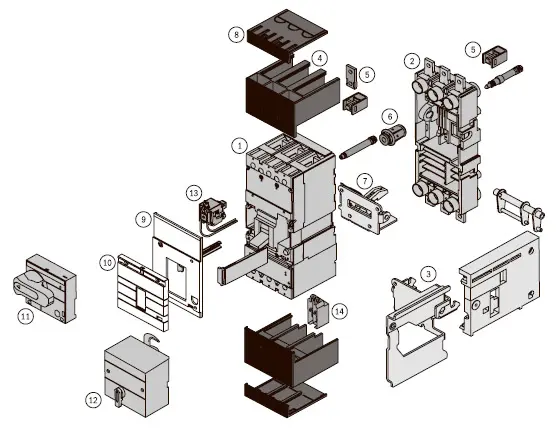

Προαιρετικά αξεσουάρ: επαφές συναγερμού, απελευθερώσεις διακλάδωσης/υπότασης, ηλεκτρικοί μηχανισμοί λειτουργίας

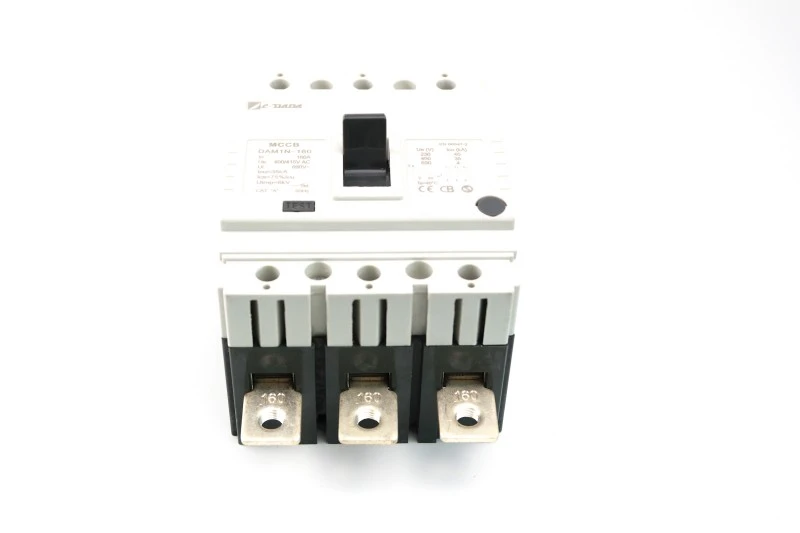

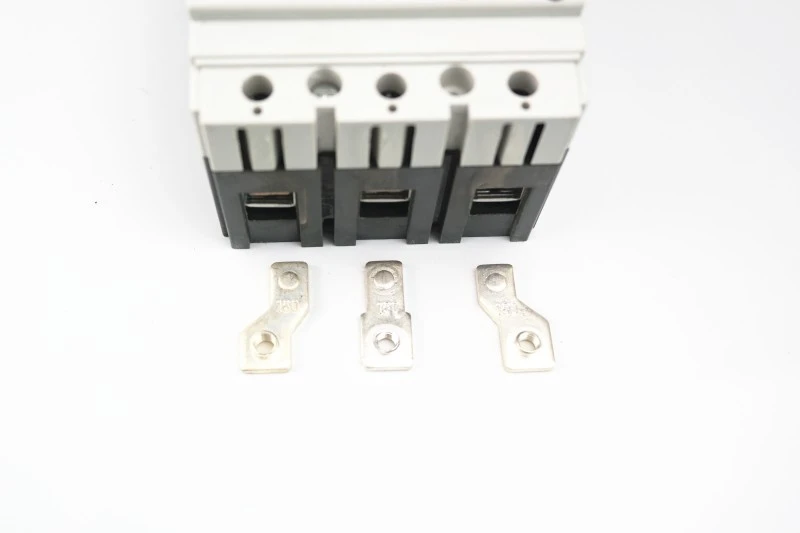

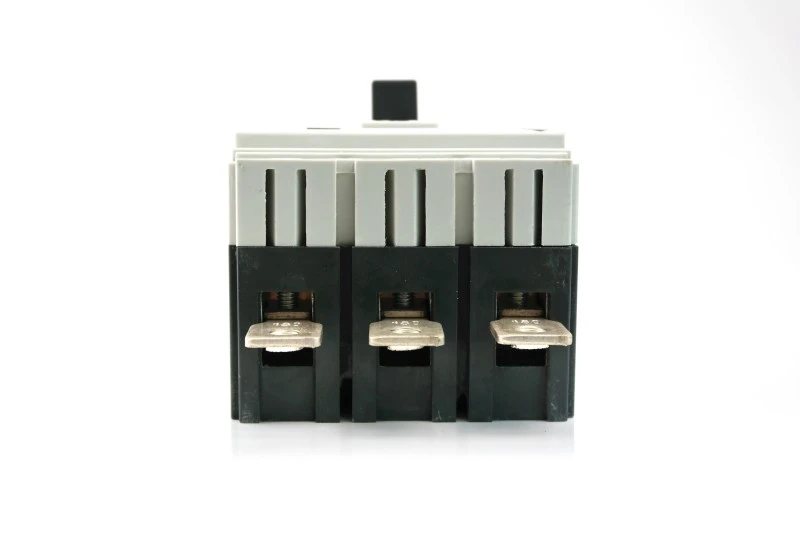

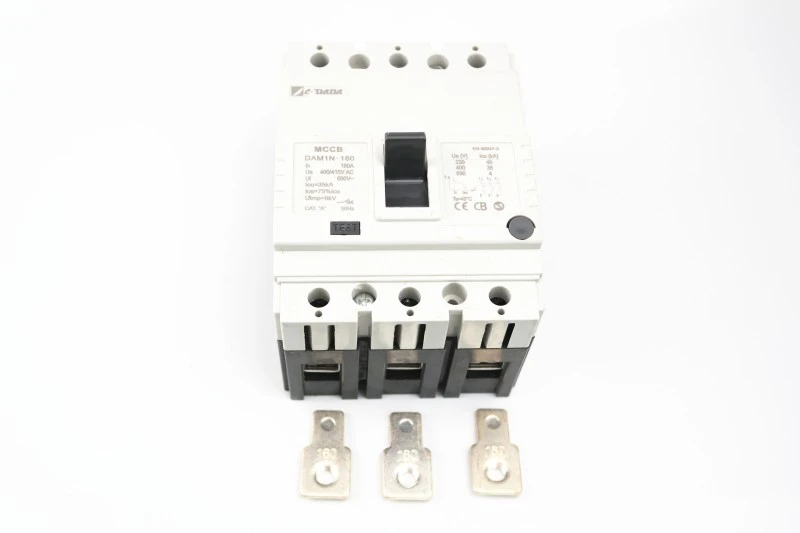

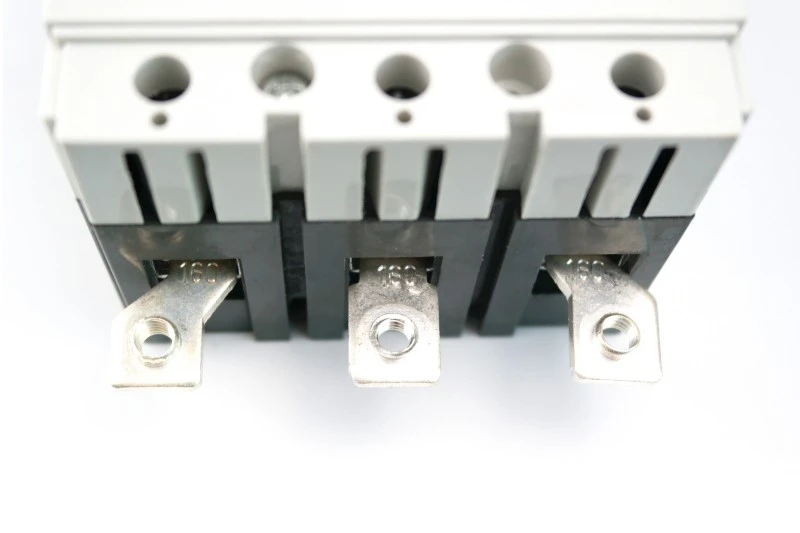

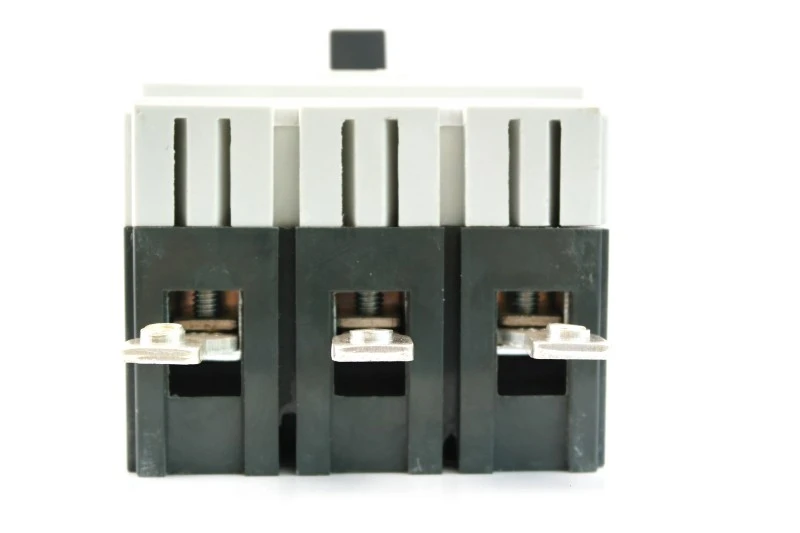

1) Σύνδεση με εκτεταμένη γραμμή διαύλου (φωτογραφία 1)

2) Σύνδεση με τερματικό διανομέα (φωτογραφία 2)

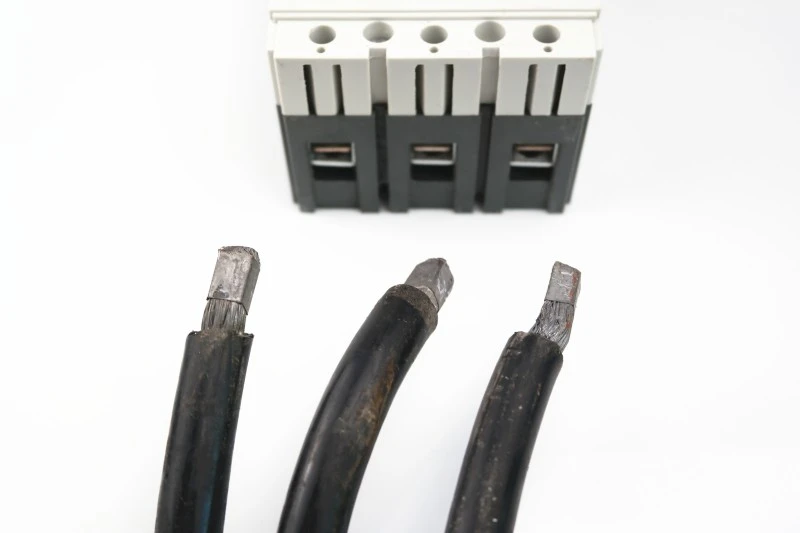

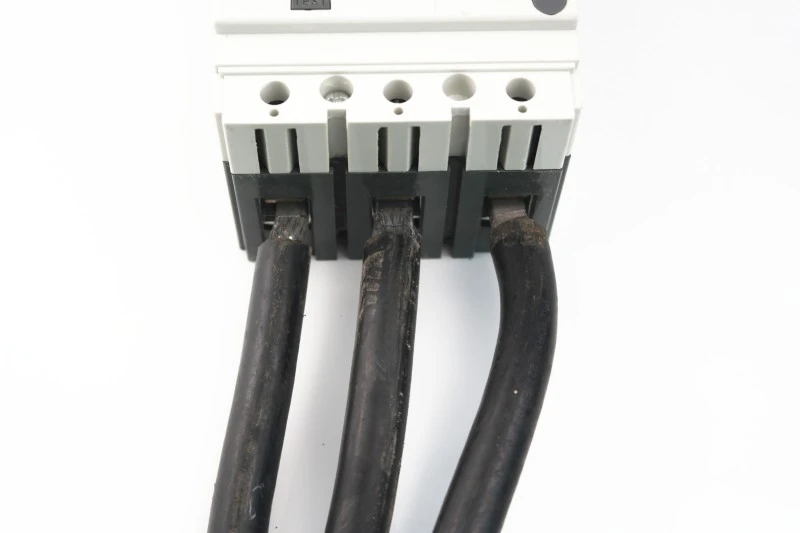

3) Συνδέστε απευθείας το καλώδιο (φωτογραφία 3) χωρίς τη χρήση ωτίδων καλωδίου.

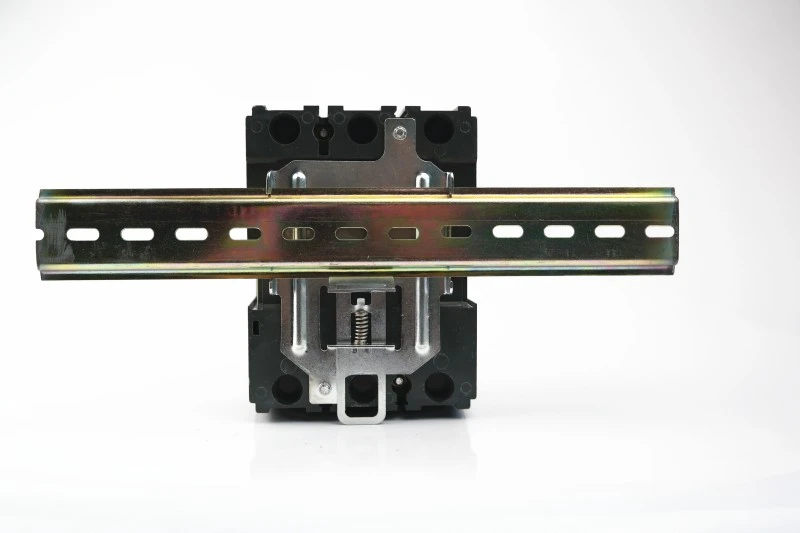

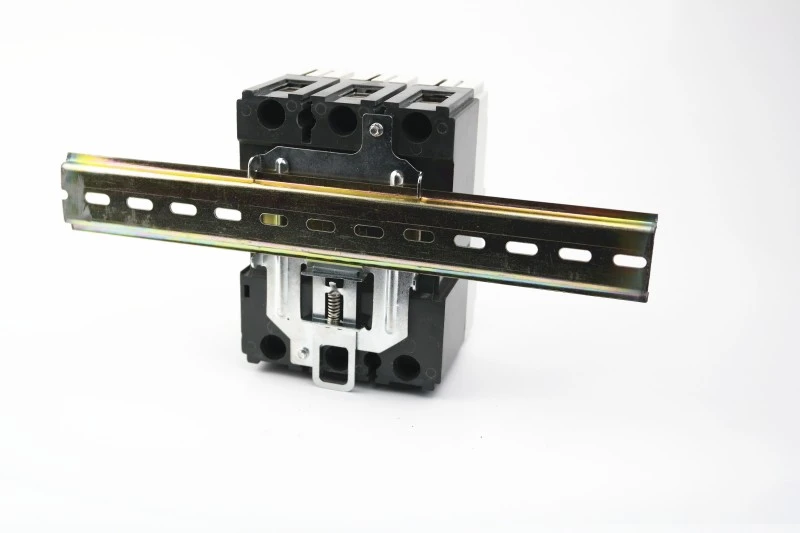

Με τη βοήθεια ειδικού σφιγκτήρα 125 και 160 μονάδες μπορούν να εγκατασταθούν σε ράγα DIN.

Διακόπτης με σφιγκτήρα

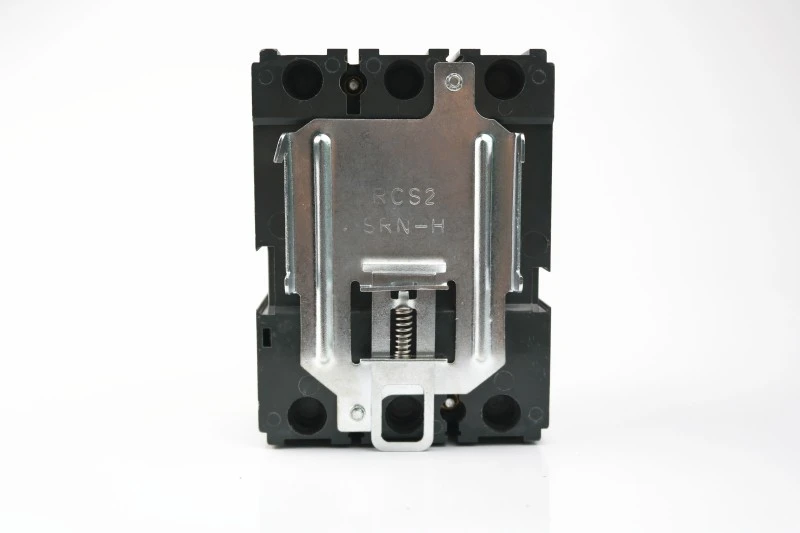

σφιγκτήρας με ράγα DIN

σφιγκτήρας με ράγα DIN

★ Σχεδιασμός εξοικονόμησης χώρου:

10–20% ελαφρύτερο και πιο συμπαγές από τα εγχώρια εναλλακτικά

Επιτρέπει μικρότερα μεγέθη περιβλήματος → χαμηλότερο κόστος υλικού και αποστολής

★ Φιλική προς το χρήστη Επαναφορά:

Η καθαρή ένδειξη TRIP αποτρέπει το τυφλό κλείσιμο

Το ηχητικό «κλικ» επιβεβαιώνει τη σωστή μηχανική εμπλοκή

★ Future-Ready:

Υποστηρίζει κιτ plug-in και draw-out (για επιλεγμένα μοντέλα)

Συμβατό με πρόσθετα έξυπνης παρακολούθησης

Γιατί να επιλέξετε το CDADA;

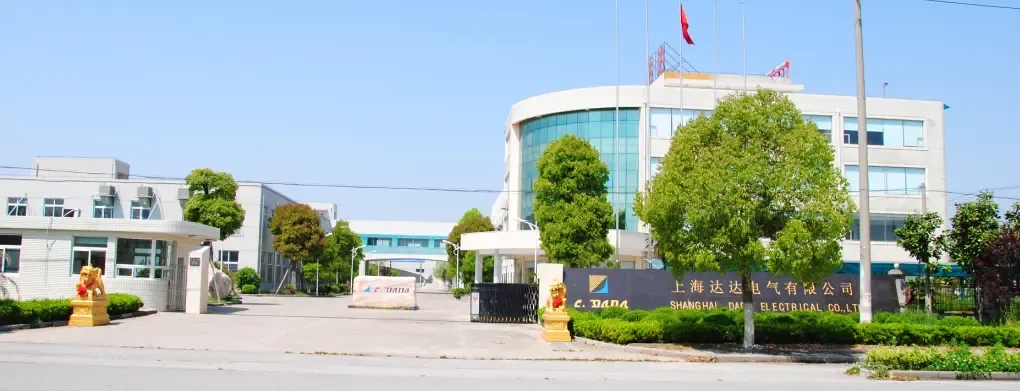

1. Είμαστε ο κορυφαίος κατασκευαστής για 42+ χρόνια. Η εταιρεία μας που ιδρύθηκε το 1983, αναπτύσσεται πολύ γρήγορα εδώ και 40 χρόνια.

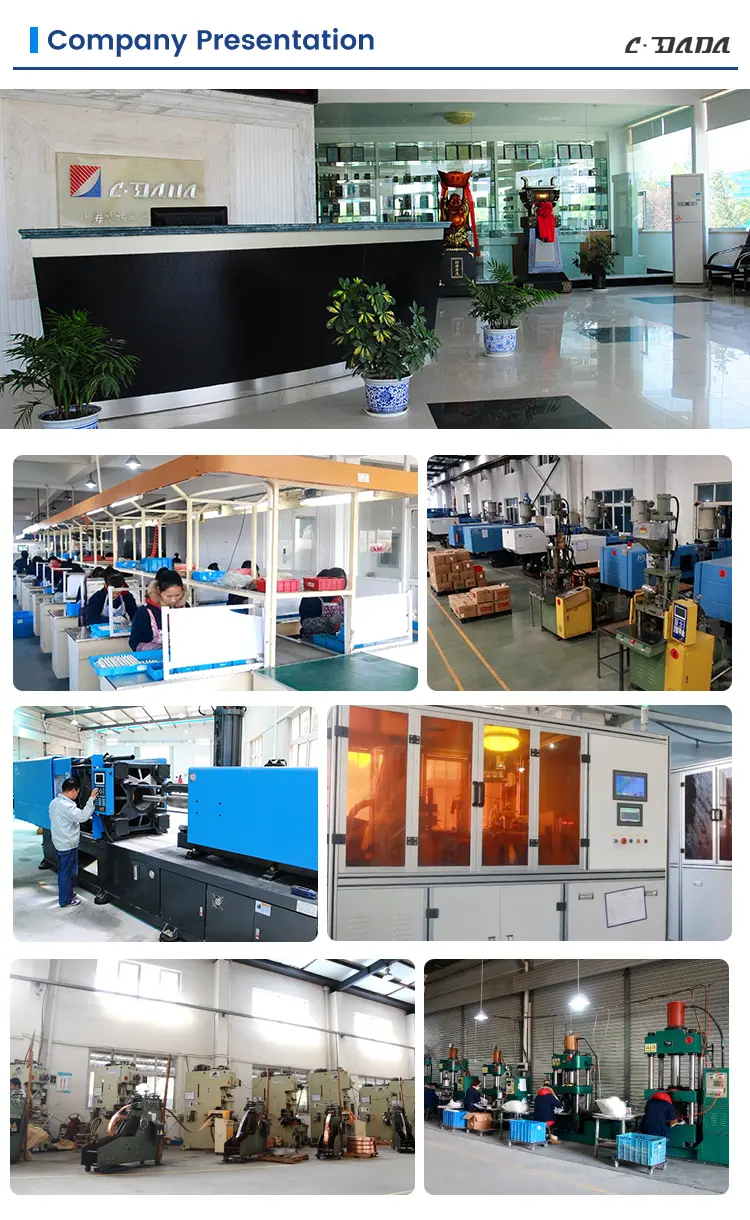

2. Ο Όμιλος, αποτελούμενος από 3 εργοστάσια, διαθέτει έκταση παραγωγής 52.400m² και απασχολεί περισσότερους από 500 υπαλλήλους. Έχουμε επενδύσει σχεδόν δέκα εκατομμύρια γιουάν για να επεκτείνουμε τη λειτουργία μας και να αναβαθμίσουμε τα εργαστήριά μας.

3. Ελεγμένο εργοστάσιο από INTERTEK, DEKRA & GMC

4. Χαρτοκιβώτια υψηλής αντοχής, προστασία παλετών, καλά για μεταφορά εξαγωγών μεγάλων αποστάσεων

Συχνές Ερωτήσεις (FAQ)

Ε1: Μπορεί ο διακόπτης κυκλώματος σταθερού τύπου DAM1 Molded Case να τοποθετηθεί σε ράγα DIN;

A1: Ναι—τα μοντέλα 125A και 160A μπορούν να εγκατασταθούν σε ράγες DIN χρησιμοποιώντας τον προαιρετικό ειδικό σφιγκτήρα. Οι υψηλότερες βαθμολογίες τοποθετούνται μόνο σε πάνελ.

Ε2: Τι πιστοποιήσεις διαθέτει η σειρά DAM1;

A2: Είναι πιστοποιημένο με CE, CB, ASTA, KEMA, SEMKO και RoHS, διασφαλίζοντας τη συμμόρφωση στην ΕΕ, τη Μέση Ανατολή, τη Νοτιοανατολική Ασία και όχι μόνο.

Ε3: Πώς μπορώ να επαναφέρω τον διακόπτη μετά από ένα ταξίδι;

A3: Αρχικά, μετακινήστε το μοχλό εντελώς προς τα κάτω στη θέση OFF (θα ακούσετε ένα κλικ) και στη συνέχεια τραβήξτε τον προς τα πάνω στο ON. Ποτέ μην το πιέζετε απευθείας από το TRIP στο ON.

Ε4: Είναι συμβατές οι βοηθητικές συσκευές;

A4: Ναι—μπορούν να προστεθούν επαφές συναγερμού, βοηθητικές επαφές, απελευθερώσεις διακλάδωσης/υπότασης και ηλεκτρικοί χειριστές χωρίς αποσυναρμολόγηση.

Ε5: Είναι το DAM1 κατάλληλο για αντικατάσταση παλαιότερων διακοπτών;

Α5: Απολύτως. Το συμπαγές του αποτύπωμα επιτρέπει την άμεση αντικατάσταση των παλαιούχων MCCB στα περισσότερα πάνελ—εξοικονομώντας χρόνο και κόστος αναβάθμισης.
