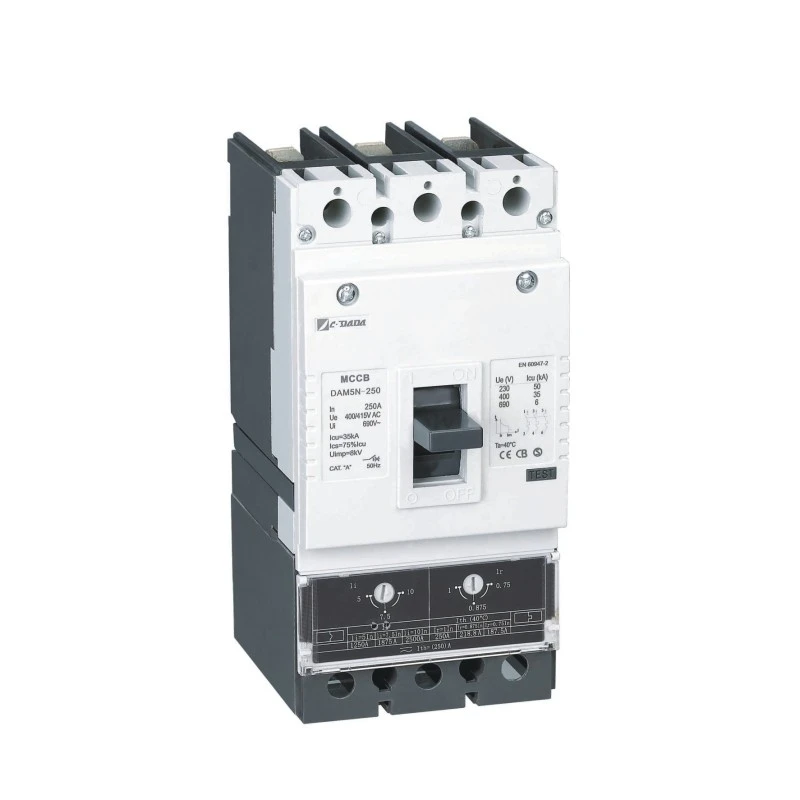

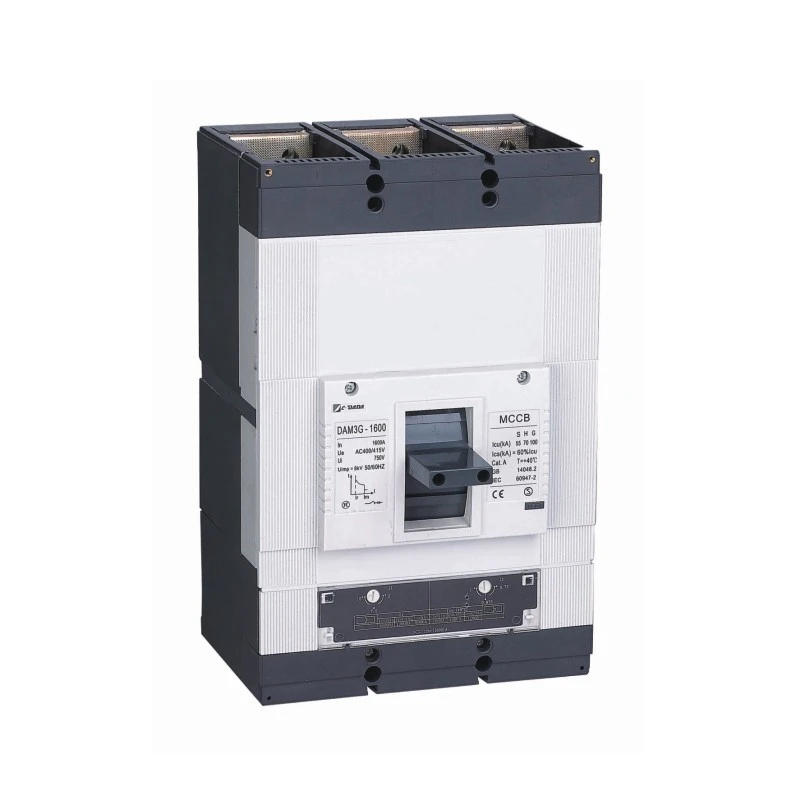

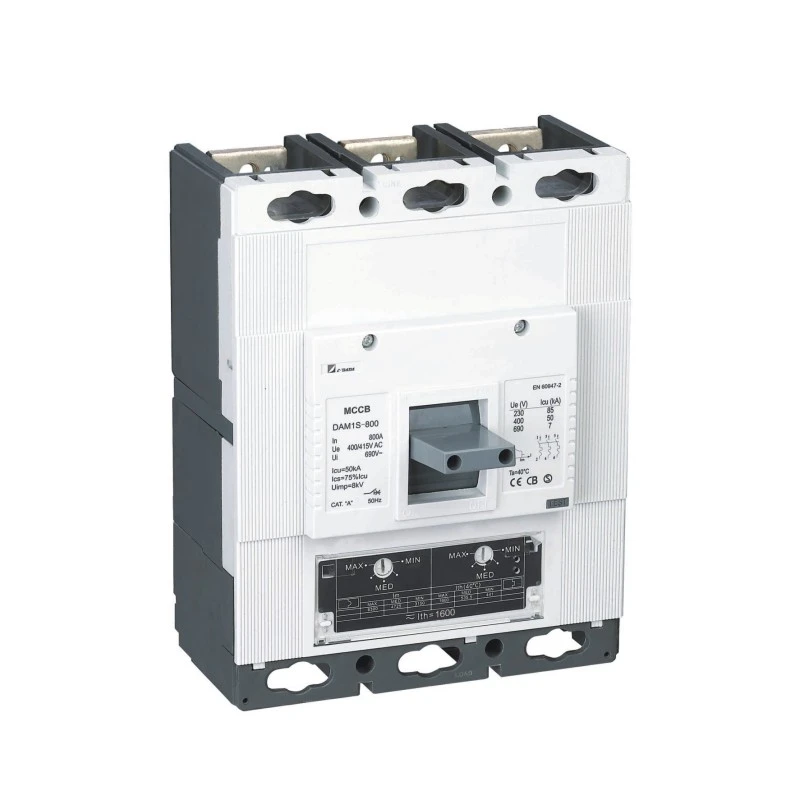

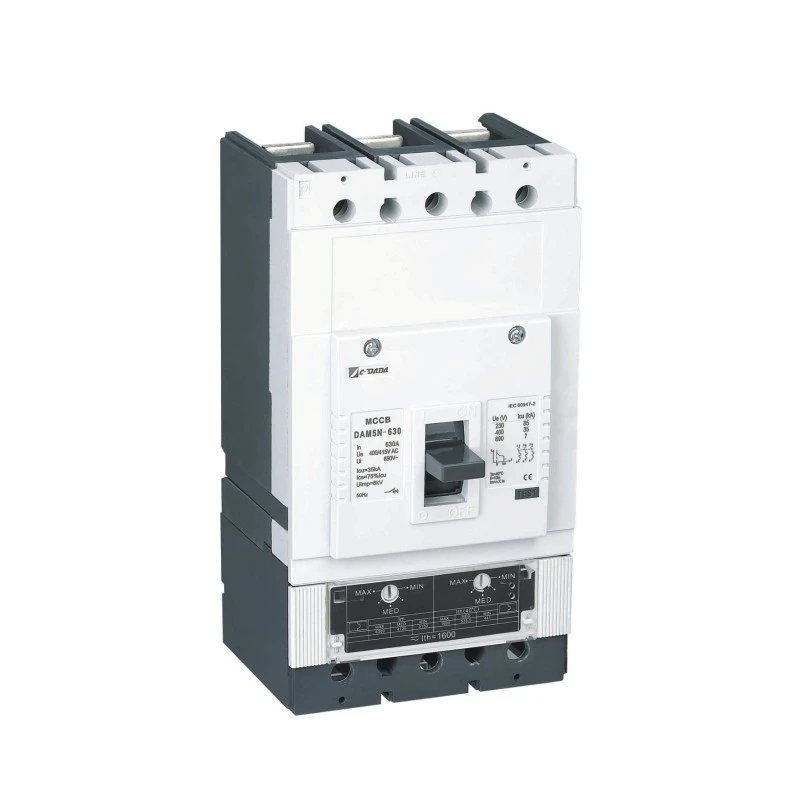

Θερμικό μαγνητικό ρυθμιζόμενο MCCB

Το θερμικό μαγνητικό ρυθμιζόμενο MCCB της σειράς CDADA DAM1, σχεδιασμένο από την Shanghai DADA Electric, έναν αξιόπιστο προμηθευτή, προσφέρει πλήρως προσαρμόσιμη προστασία υπερφόρτωσης και βραχυκυκλώματος για απαιτητικές εφαρμογές χαμηλής τάσης. Με ονομαστική τάση έως 1600A στα 400V/415V, αυτός ο διακόπτης 3P/4P διαθέτει ανεξάρτητη ρύθμιση των κατωφλίων θερμικής (70–100% In) και μαγνητικής (5–10×In), επιτρέποντας τον βέλτιστο συντονισμό σε πολύπλοκα συστήματα διανομής.

Πιστοποιημένο για CE, CB, ASTA, KEMA, SEMKO και RoHS, πληροί τα παγκόσμια πρότυπα ασφάλειας και περιβάλλοντος—καθιστώντας το ιδανικό για OEM, εργολάβους και ενοποιητές συστημάτων σε όλο τον κόσμο.

Φόντα

★ Ευρύ φάσμα: 160A έως 1600A(AC)

★ Συμπαγείς διαστάσεις

★ Ρυθμιζόμενη θερμική ρύθμιση (70-100%) In.

★ Ρυθμιζόμενη μαγνητική ρύθμιση (5-10 φορές) In.

★ Παροχή κουμπιού ώθησης για απόδραση.

★ Ξεχωρίστε τις κύριες και τοξοειδείς επαφές

★ Μεγάλη γκάμα αξεσουάρ.

Βασικές Προδιαγραφές

Μοντέλο: Σειρά DAM1 – Θερμικό Μαγνητικό Ρυθμιζόμενο MCCB

Τύπος: Χυτευτής θήκης διακόπτης κυκλώματος (MCCB)

Στύλοι: 3P / 4P

Ονομαστική τάση (Ue): 400V / 415V AC

Ονομαστικό εύρος ρεύματος: 160A – 1600A

Θερμική ρύθμιση: 70% – 100% του In (προστασία υπερφόρτωσης)

Μαγνητική ρύθμιση: 5× – 10× In (στιγμιαίο ταξίδι βραχυκυκλώματος)

Πιστοποιήσεις: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Δοκιμή Icu:O-t-CO(O:Open ελιγμός,CO:Close-Open ελιγμός,t:Διάρκεια αναμονής)

● Δοκιμή Ics:O-t-CO-t-CO(O:open maneuver,CO:Close-Open ελιγμός,t:Διάρκεια αναμονής)

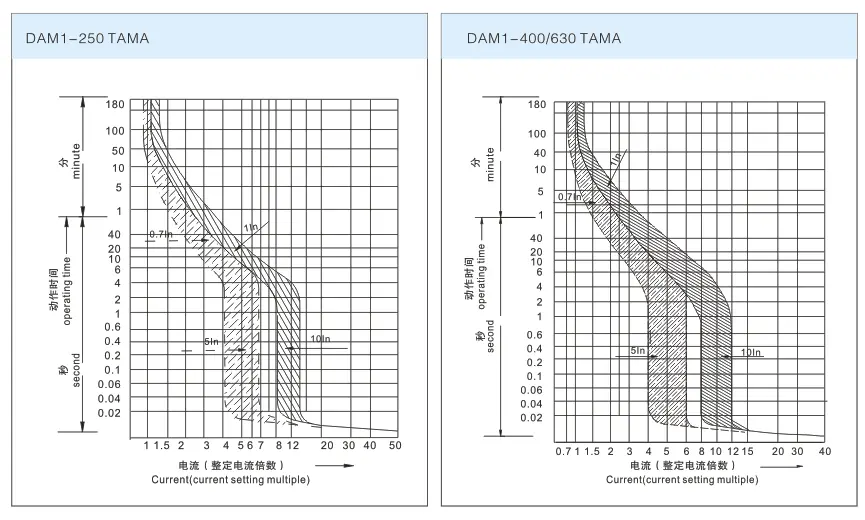

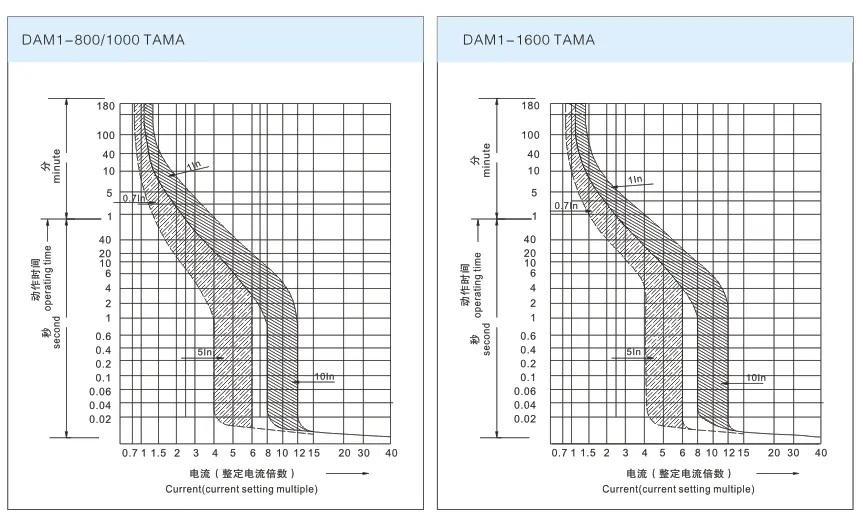

Χαρακτηριστική καμπύλη για το TAMA MCCB.

Γιατί να επιλέξετε το CDADA;

★ Μηχανική Ακριβείας
Σε αντίθεση με τα τυπικά MCCB με σταθερές καμπύλες ταξιδιού, ο θερμομαγνητικός ρυθμιζόμενος σχεδιασμός του CDADA επιτρέπει στους μηχανικούς να ρυθμίζουν την προστασία ώστε να ταιριάζουν με τις διαβαθμίσεις των καλωδίων και τον εξοπλισμό κατάντη – μειώνοντας τα ταξίδια όχλησης και βελτιώνοντας την επιλεκτικότητα του συστήματος.

★ Παγκόσμια Συμμόρφωση, Τοπική Υποστήριξη
Με πιστοποιήσεις ASTA (Ηνωμένο Βασίλειο), KEMA (Ολλανδία), CE (ΕΕ), CB (παγκόσμια) και RoHS, τα προϊόντα CDADA γίνονται δεκτά σε περισσότερες από 60 χώρες—υποστηριζόμενα από ανταποκρινόμενη τεχνική υποστήριξη από τη Σαγκάη.

★ Καλό υλικό πλεονέκτημα

Διαθέτουμε αυστηρό σύστημα διαχείρισης προμηθευτών και πρώτων υλών. Συνήθως επιλέγουμε υλικό καλύτερης ποιότητας για διακόπτες κυκλώματος.

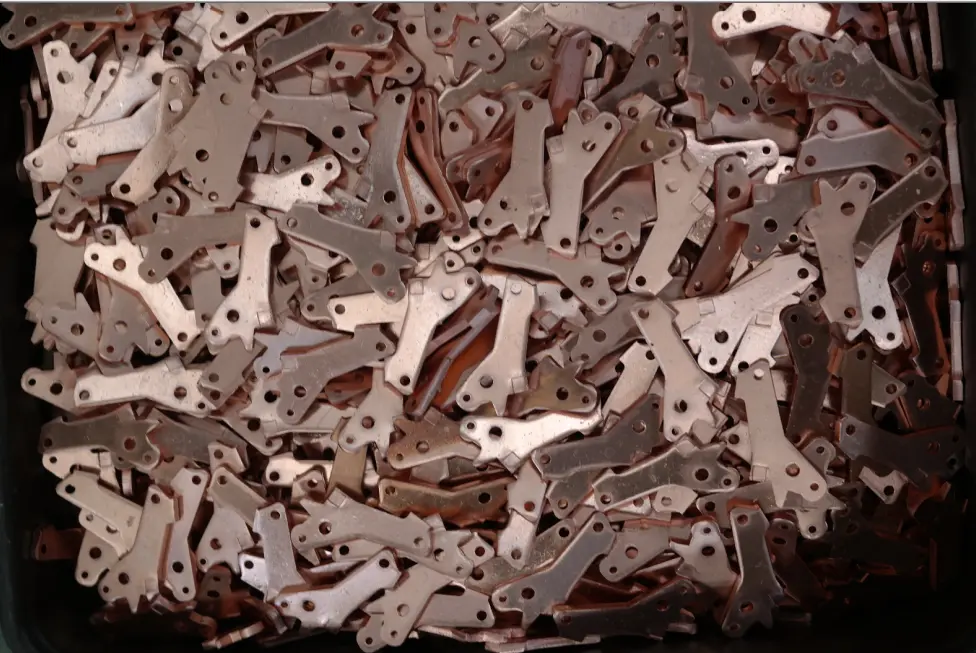

1) Χρησιμοποιημένος χαλκός T2>99,9%,

2) Ασημί επαφή (Σημείο κίνησης:50%,Στάσιμο σημείο:85%),

3) Ο κεντρικός άξονας χρησιμοποιούσε BMC-1 ((ίνα υάλου: 25%, υψηλότερη ρητίνη, υψηλότερη ένταση).

4) Κάλυμμα και σώμα BMC (ίνες γυαλιού: 22%, υψηλότερη ρητίνη, υψηλότερη ένταση)

★ OEM & Retrofit Friendly
Οι συμπαγείς διαστάσεις επιτρέπουν την άμεση αντικατάσταση παλαιότερων διακοπτών χωρίς επανασχεδιασμό πάνελ. Τα αρθρωτά αξεσουάρ απλοποιούν τις μελλοντικές αναβαθμίσεις.

✅ Οικονομική Προστασία
Η προσαρμοστικότητα εξαλείφει την ανάγκη αποθήκευσης πολλαπλών διακοπτών σταθερής βαθμολογίας—μία μονάδα CDADA DAM1 καλύπτει πολλαπλά σενάρια φόρτωσης.

Τυπικές Εφαρμογές

★ Κέντρα ελέγχου βιομηχανικού κινητήρα (MCC) – Αντιστοιχίστε το ρεύμα εκκίνησης του κινητήρα χωρίς ενεργοποίηση

★ Πίνακες PDU Center Data – Συντονισμός με προφίλ φόρτωσης IT

★ Συστήματα Ανανεώσιμων Πηγών Ενέργειας – Προσαρμόζονται σε μεταβλητές συνθήκες ηλιακής/αιολικής παραγωγής

★ Θαλάσσιες & Υπεράκτιες Πλατφόρμες – Αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα

★ Υποσταθμοί εμπορικών κτιρίων – Βελτιστοποιήστε την προστασία για HVAC, ανελκυστήρες, φωτισμό

Συχνές Ερωτήσεις (FAQ)

Ε1: Τι σημαίνει "θερμικά μαγνητικά ρυθμιζόμενο" στο DAM1 MCCB;

A1: Σημαίνει ότι τόσο το κατώφλι ταξιδιού υπερφόρτωσης (θερμικό) όσο και το κατώφλι βραχυκυκλώματος (μαγνητικό) μπορούν να ρυθμιστούν χειροκίνητα:

● Θερμικό: 70%–100% του ονομαστικού ρεύματος (In)

● Μαγνητικό: 5 έως 10 φορές In Αυτό επιτρέπει προσαρμοσμένες καμπύλες προστασίας για τη συγκεκριμένη εφαρμογή σας.

Ε2: Είναι το θερμομαγνητικό MCCB 250A διαθέσιμο σε διαμόρφωση 3P;

A2: Ναι—όλα τα ρυθμιζόμενα μοντέλα DAM1 από 160A έως 1600A είναι διαθέσιμα σε εκδόσεις 3P και 4P.

Ε3: Πώς μπορώ να προσαρμόσω τις ρυθμίσεις ταξιδιού;

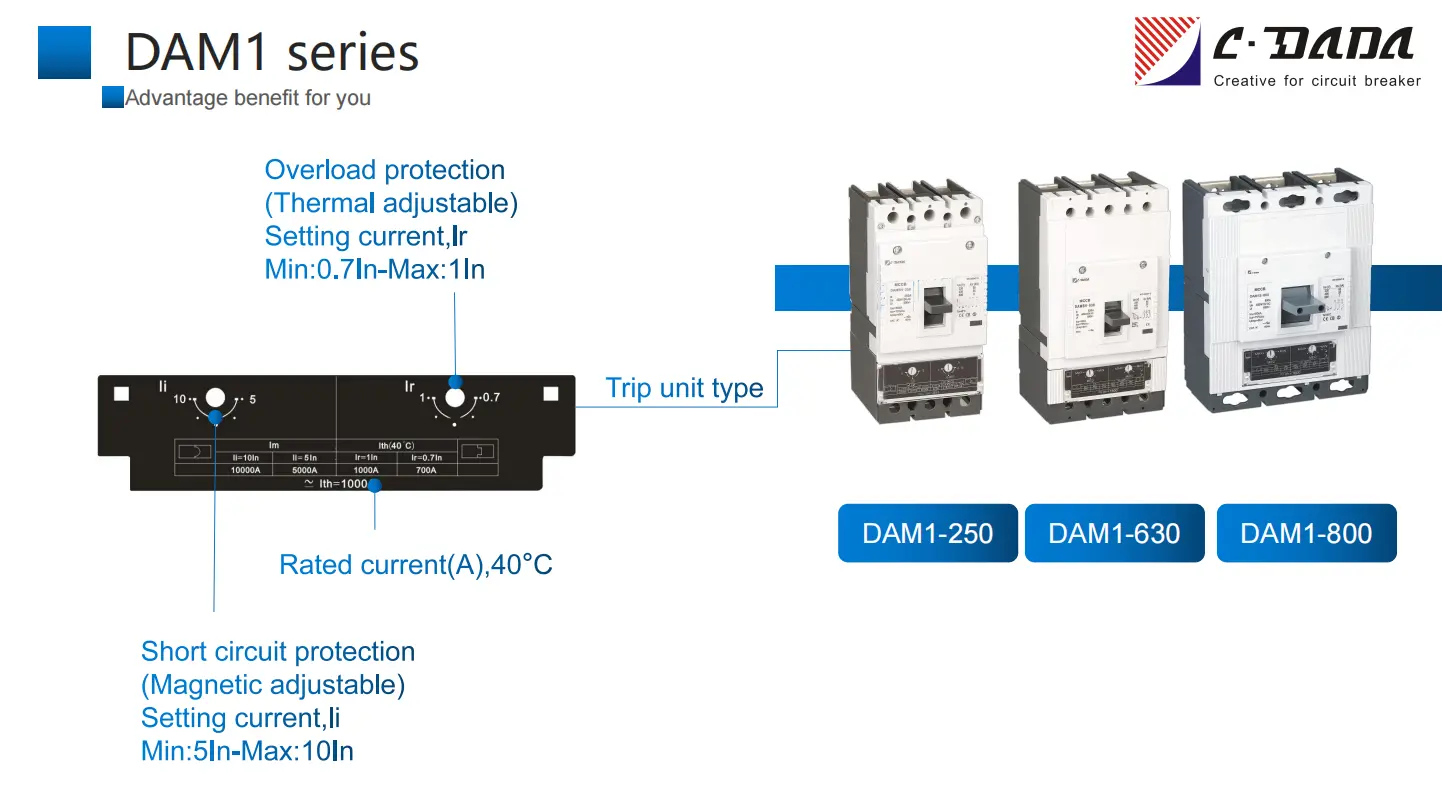

A3: Χρησιμοποιήστε τους δύο εξωτερικούς επιλογείς ή τις βιδωτές υποδοχές στον μπροστινό πίνακα: ένα για θερμικό (με την ένδειξη "Ir"), ένα για μαγνητικό (με την ετικέτα "Im"). Δεν απαιτείται αποσυναρμολόγηση.

Ε4: Μπορώ να δοκιμάσω τον διακόπτη χωρίς να δημιουργήσω πραγματικό σφάλμα;

A4: Ναι—το ενσωματωμένο κουμπί push-to-trip προσομοιώνει μια συνθήκη ταξιδιού για επαλήθευση λειτουργίας κατά τη συντήρηση.

Ε5: Γιατί να επιλέξετε το CDADA έναντι άλλων κινεζικών επωνυμιών MCCB;

A5: Το CDADA ξεχωρίζει με:

● Πραγματική διπλή προσαρμογή (πολλοί ανταγωνιστές προσφέρουν μόνο θερμική ρύθμιση)

● Διεθνείς πιστοποιήσεις (όχι μόνο CCC)

● Συνεπής ποιοτικός έλεγχος (εργοστάσιο πιστοποιημένο κατά ISO 9001)

● Τεχνική τεκμηρίωση στα Αγγλικά για παγκόσμια έργα
