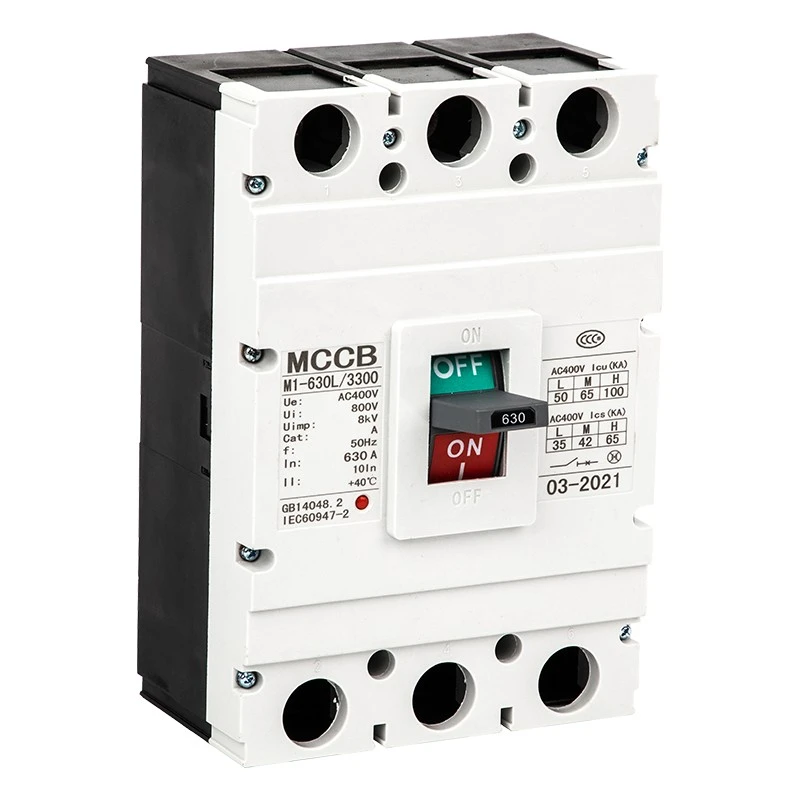

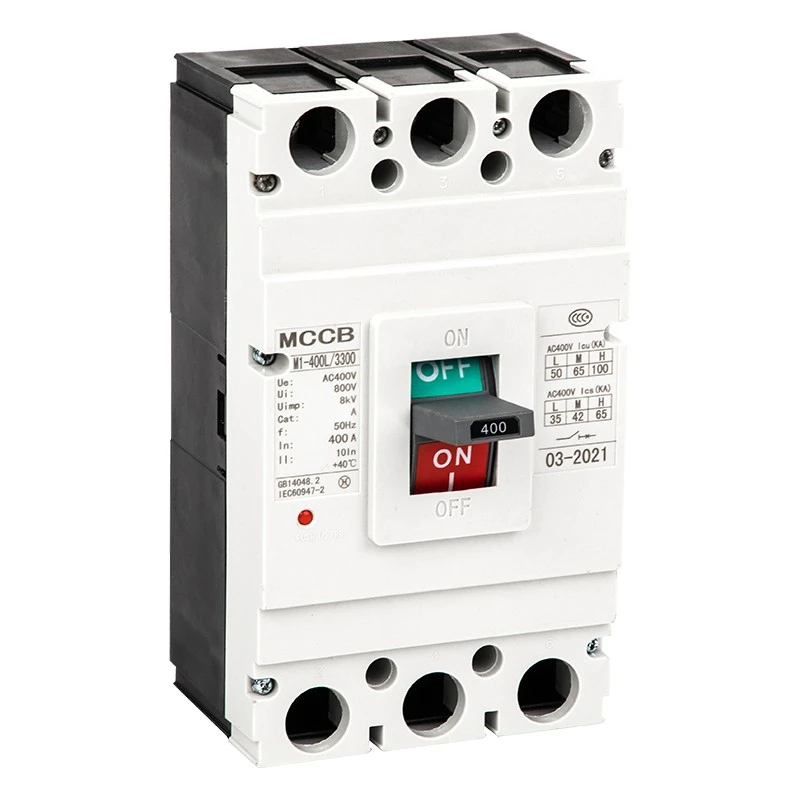

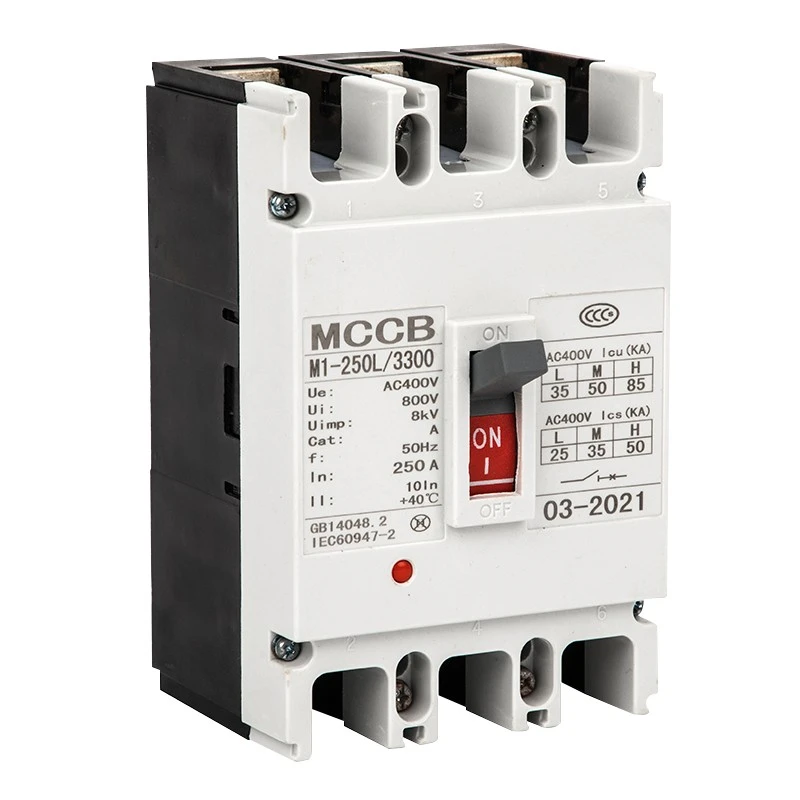

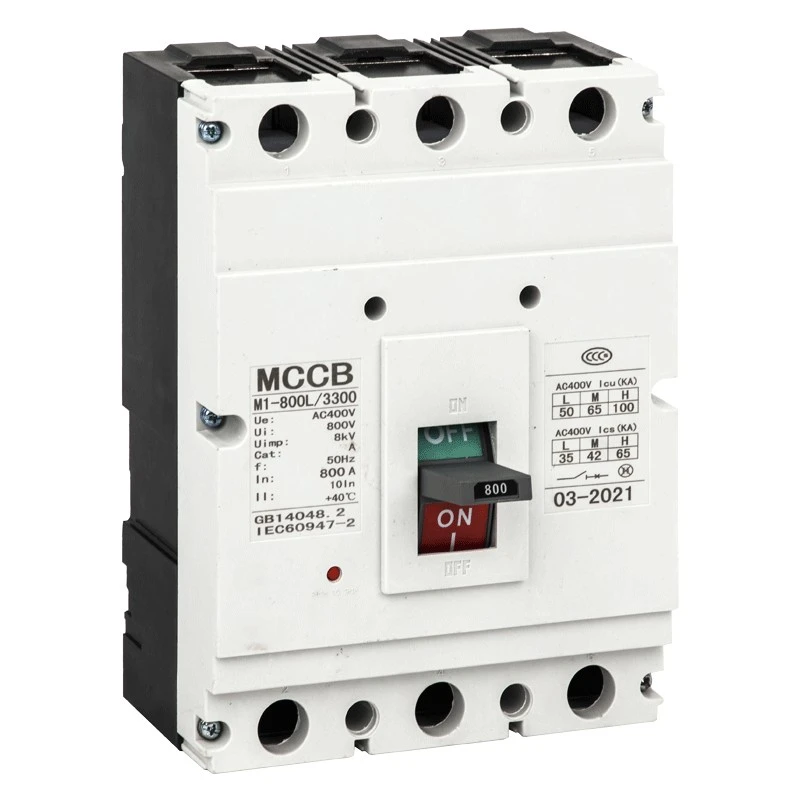

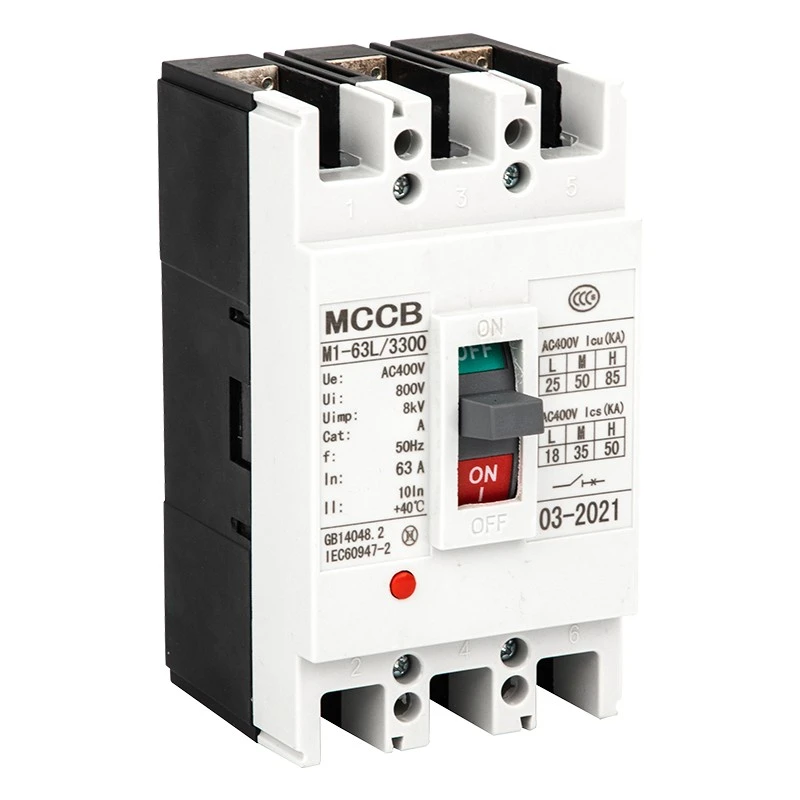

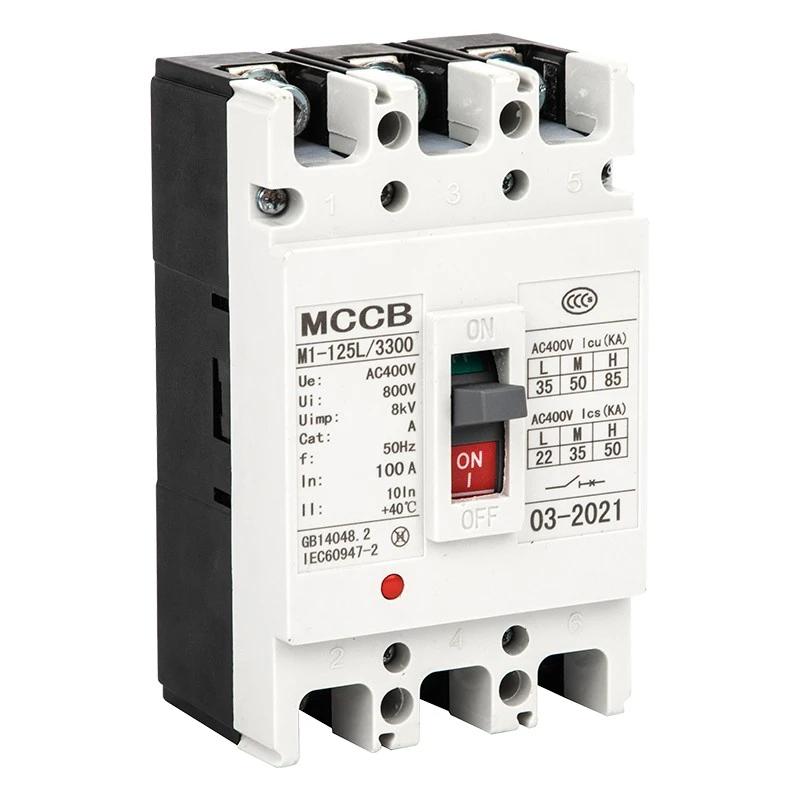

Διακόπτης κυκλώματος CM1 Molded Case

Αυτός ο διακόπτης κυκλώματος CM1 Molded Case σειράς DAM2 (CM1) είναι μια συσκευή προστασίας χαμηλής τάσης υψηλής απόδοσης που παράγεται από την Shanghai DADA Electric Co., Ltd., έναν αξιόπιστο κατασκευαστή και προμηθευτή στην Κίνα. Με ονομαστική τάση μόνωσης έως 800V, ονομαστική τάση εργασίας 400V/690V και ονομαστικό ρεύμα από 63A έως 1600A, χρησιμοποιείται ευρέως για διανομή ισχύος, προστασία κυκλώματος, έλεγχο κινητήρα και σπάνια εναλλαγή.

Αυτή η σειρά υποστηρίζει κατακόρυφη και οριζόντια εγκατάσταση, συμμορφώνεται με το πρότυπο IEC60947-2 και παρέχει πλήρη προστασία υπερφόρτωσης, βραχυκυκλώματος και υπότασης για εξοπλισμό ισχύος.

Χαρακτηριστικά προϊόντος

★ Ονομαστική τάση μόνωσης: 800V; Τάση λειτουργίας: 400V/690V

★ Τρέχουσα περιοχή: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Ικανότητα θραύσης: L standard, M medium, H υψηλός τύπος θραύσης

★ Θερμομαγνητικές & ηλεκτρομαγνητικές λειτουργίες διπλής απελευθέρωσης

★ Κάθετη / οριζόντια εγκατάσταση, κατάλληλη για χρήση απομόνωσης

★ Ευρύ εύρος θερμοκρασίας περιβάλλοντος: -5℃~+40℃

★ Υψόμετρο ≤2000m, βαθμός ρύπανσης 3

Εφαρμογές

Ο διακόπτης CDADA CM1 Molded Case Circuit Breaker εφαρμόζεται ευρέως σε βιομηχανικά και αστικά συστήματα διανομής ηλεκτρικής ενέργειας, συμπεριλαμβανομένων εργοστασίων, κτιρίων, κέντρων δεδομένων, σταθμών παραγωγής ενέργειας, υποδομών, μηχανολογικού εξοπλισμού και ντουλαπιών διανομής ηλεκτρικής ενέργειας. Χρησιμοποιείται επίσης για προστασία κινητήρα, μετατροπή κυκλώματος και ασφαλή παροχή ρεύματος στις κατασκευές, τη μεταλλουργία, την πετροχημική και άλλες βιομηχανίες.

Τεχνικές Παράμετροι

★ Πρότυπα: IEC60947-2, GB14048.2

★ Συχνότητα: AC 50Hz/60Hz

★ Πόλος: 1P,2P, 3P, 4P

★ Απελευθέρωση: Θερμομαγνητική (διπλή), ηλεκτρομαγνητική (στιγμιαία)

★ Στιγμιαία ρύθμιση: Τύπος διανομής 10In±20%; Τύπος κινητήρα 12In±20%

★ Εγκατάσταση: Μπροστινή καλωδίωση, πίσω καλωδίωση, τύπος βύσματος

★ Λειτουργία: Χειροκίνητος, ηλεκτρικός μηχανισμός λειτουργίας

Περίγραμμα & Διαστάσεις εγκατάστασης

Το CM1 MCCB μας παρέχει πλήρη δεδομένα διαστάσεων για μοντέλα 63A–1600A, συμπεριλαμβανομένης της μπροστινής καλωδίωσης, της πίσω καλωδίωσης και του τύπου plug-in. Διαφορετικά μεγέθη πλαισίου (63/100/225/400/630/800/1250/1600) ταιριάζουν με τις διαστάσεις H, H1, H2 για την τυπική εγκατάσταση ντουλαπιού. Το ύψος του μηχανισμού χειροκίνητης και ηλεκτρικής λειτουργίας είναι επίσης τυποποιημένο για εύκολη συναρμολόγηση.

Αξεσουάρ & Λειτουργίες

Εσωτερικά εξαρτήματα

★ Αποδέσμευση διακλάδωσης: 70%–110% ονομαστική τάση για αξιόπιστη ενεργοποίηση

★ Αποδέσμευση υπό τάση: 35%–70% πτώση τάσης για αυτόματη προστασία

★ Βοηθητική επαφή και επαφή συναγερμού: Ανάδραση σήματος και συναγερμός σφάλματος

★ Αποδέσμευση προπληρωμένου μετρητή: Καθυστέρηση ενεργοποίησης 0,5–2 δευτερόλεπτα

Εξωτερικά εξαρτήματα

★ Μηχανισμός χειροκίνητου χειρισμού

★ Ηλεκτρικός (κινητήρας) μηχανισμός λειτουργίας

★ Διαχωριστές φάσης, βίδες στερέωσης, κιτ ζυγών

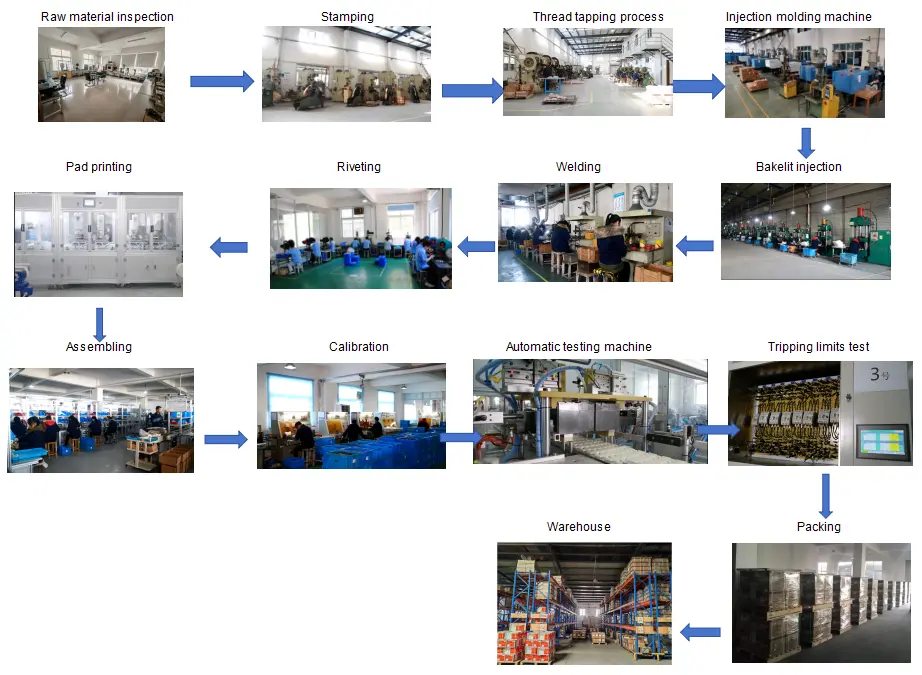

Ροή ποιοτικού ελέγχου

Επιθεώρηση πρώτων υλών → Επεξεργασία παραγωγής → Γραμμή συναρμολόγησης → Δοκιμή χαρακτηριστικής διαδρομής → Δοκιμή αύξησης θερμοκρασίας → Δοκιμή βραχυκυκλώματος → Έλεγχος γήρανσης → Έλεγχος εμφάνισης και διαστάσεων → Συσκευασία → Τελική επιθεώρηση πριν από την αποστολή

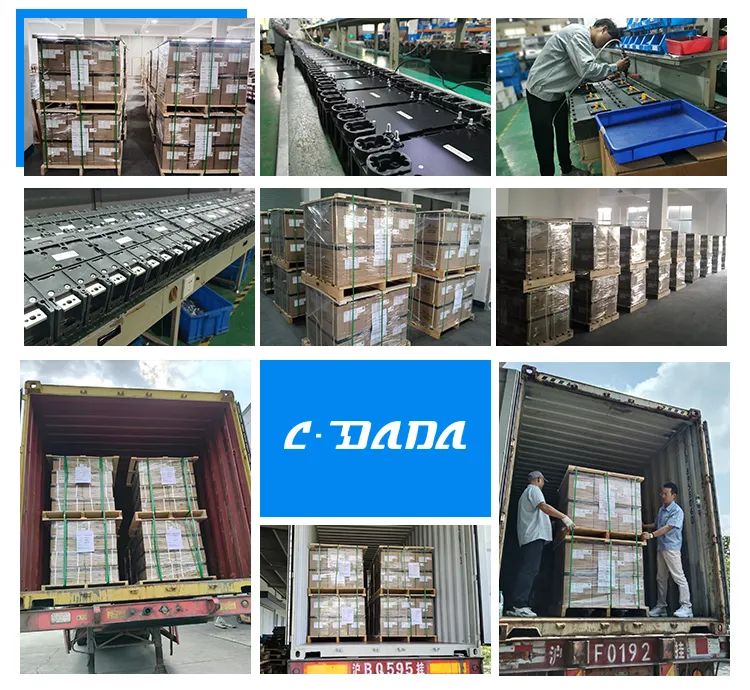

Συσκευασία & Αποστολή

★ Τυποποιημένο χαρτοκιβώτιο εξαγωγής + ξύλινη παλέτα για ασφαλή μεταφορά

★ Ετικέτα: μοντέλο, ρεύμα, πόλος, ποσότητα, πιστοποιητικό

★ Κατάλληλο για θαλάσσια, αεροπορικά και χερσαία logistics

Πιστοποιήσεις

IEC60947-2, GB14048.2, CE, CB, ROHS και άλλες διεθνείς εγκρίσεις.

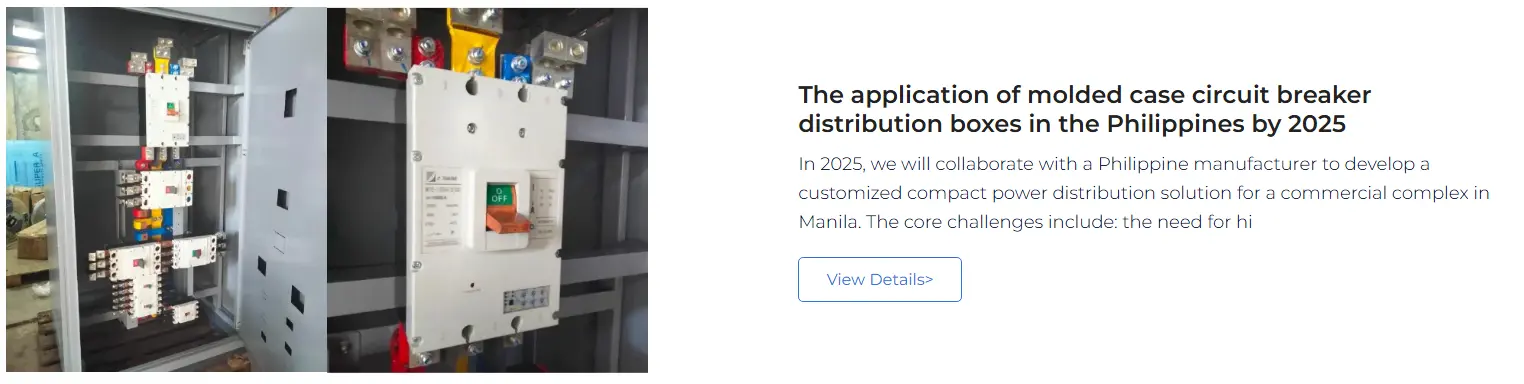

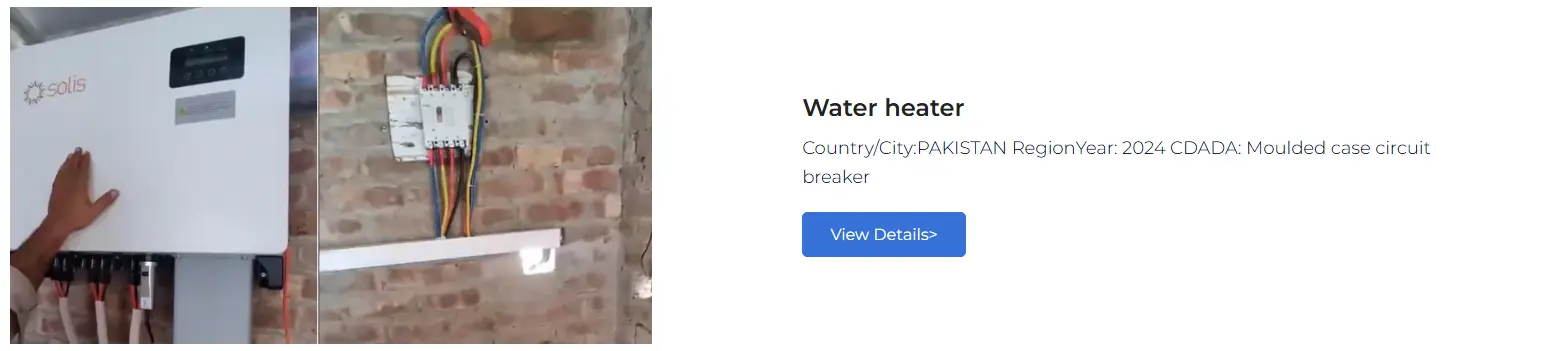

Υποθέσεις Συνεργασίας Πελατών

Η σειρά CDADA DAM2 MCCB έχει προμηθευτεί σε παγκόσμιους πελάτες, συμπεριλαμβανομένων ολοκληρωμένων συστημάτων διανομής ηλεκτρικής ενέργειας, κατασκευαστών βιομηχανικού εξοπλισμού, εργοστασίων διακοπτών, εργολάβων κατασκευών και μάρκες OEM στην Ευρώπη, τη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Αφρική και τη Νότια Αμερική. Παρέχουμε σταθερή παροχή χύδην και εξατομικευμένες λύσεις για μακροπρόθεσμους συνεργάτες.
