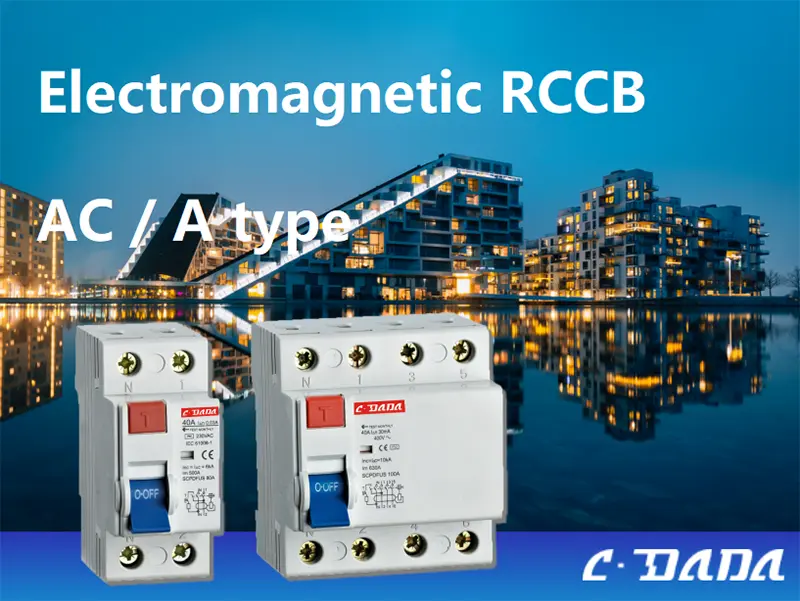

Ηλεκτρομαγνητικός διακόπτης υπολειπόμενου ρεύματος

Για κρίσιμης σημασίας ασφάλεια, όπου η αξιοπιστία δεν μπορεί να εξαρτάται από εξωτερική ισχύ, επιλέξτε τον διακόπτη κυκλώματος ηλεκτρομαγνητικού υπολειπόμενου ρεύματος CDADA (RCCB). Κατασκευασμένο από την Shanghai DADA Electric CO., LTD σύμφωνα με τα πρότυπα IEC 61008-1, αυτό το αμιγώς ηλεκτρομαγνητικό RCCB λειτουργεί χωρίς ηλεκτρονικό κύκλωμα ή βοηθητική τάση—καθιστώντας το απρόσβλητο σε διακυμάνσεις ισχύος, υπερτάσεις ή ουδέτερη απώλεια.

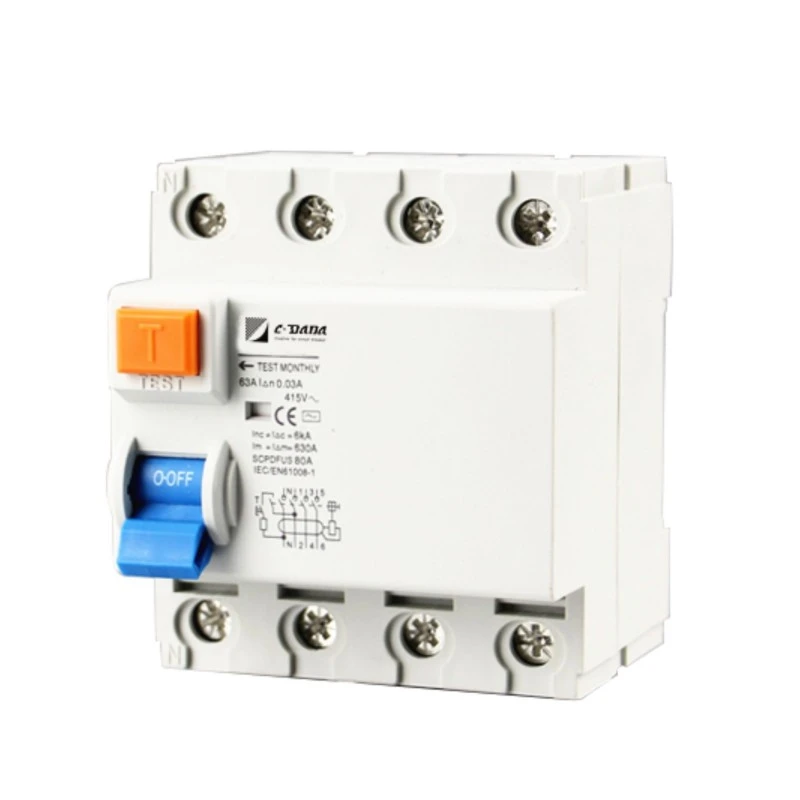

Διατίθεται σε διαμορφώσεις 2P (1+N) και 4P (3+N) με ονομαστικά ρεύματα από 16A έως 100A και ευαισθησίες 10mA, 30mA ή 100mA.

Με βαθμολογία βραχυκυκλώματος υπό όρους 6 kA, εισαγόμενο περίβλημα επιβραδυντικό φλόγας και ένδειξη θέσης επαφής, το ηλεκτρομαγνητικό RCCB CDADA είναι αξιόπιστο σε βιομηχανικές εγκαταστάσεις, αγροτικές υποδομές και πάνελ εξαγωγής όπου η απόλυτη μηχανική αξιοπιστία έχει μεγαλύτερη σημασία.

Βασικές Προδιαγραφές

Τύπος: Ηλεκτρομαγνητικό RCCB (Δεν απαιτείται ηλεκτρονικά, δεν απαιτείται βοηθητική ισχύς)

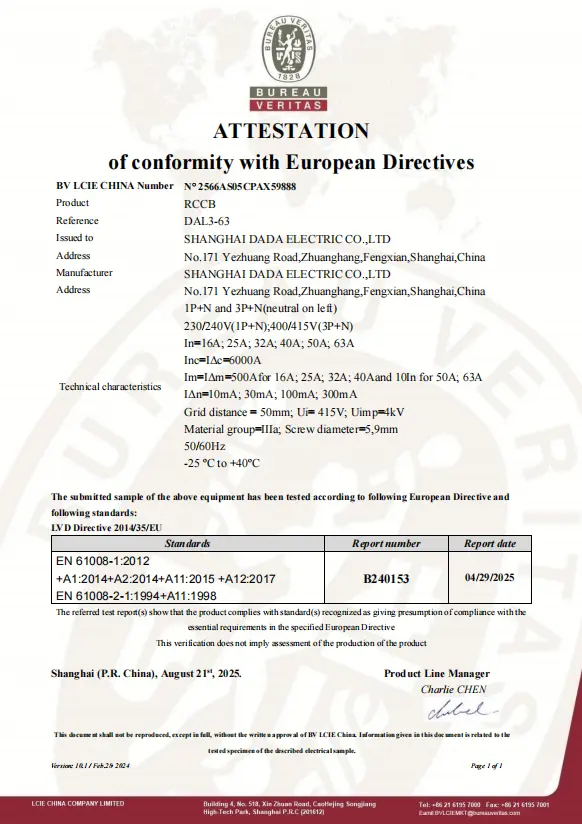

Πρότυπο: IEC 61008-1

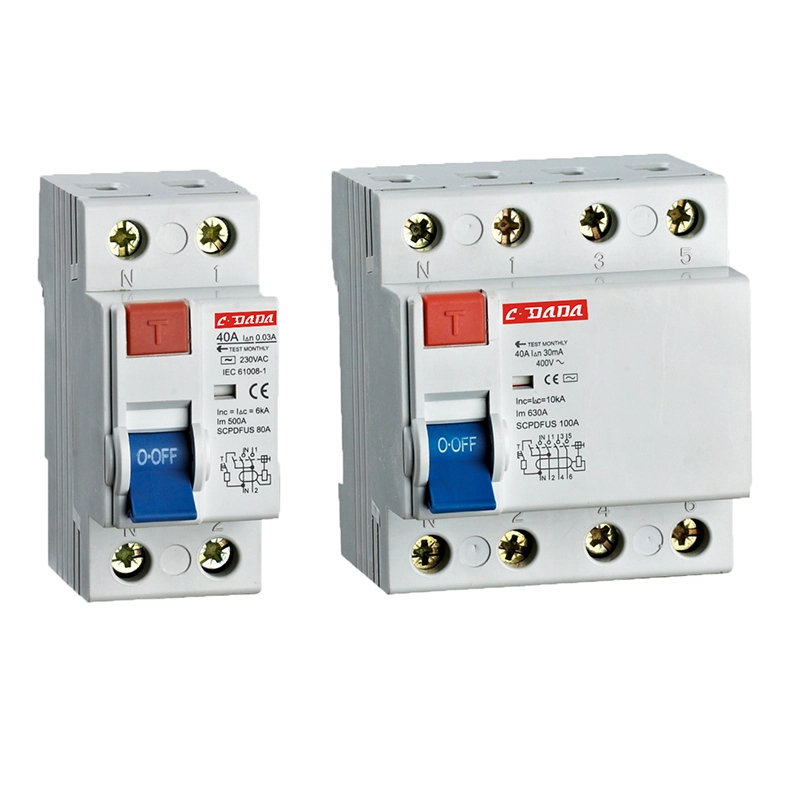

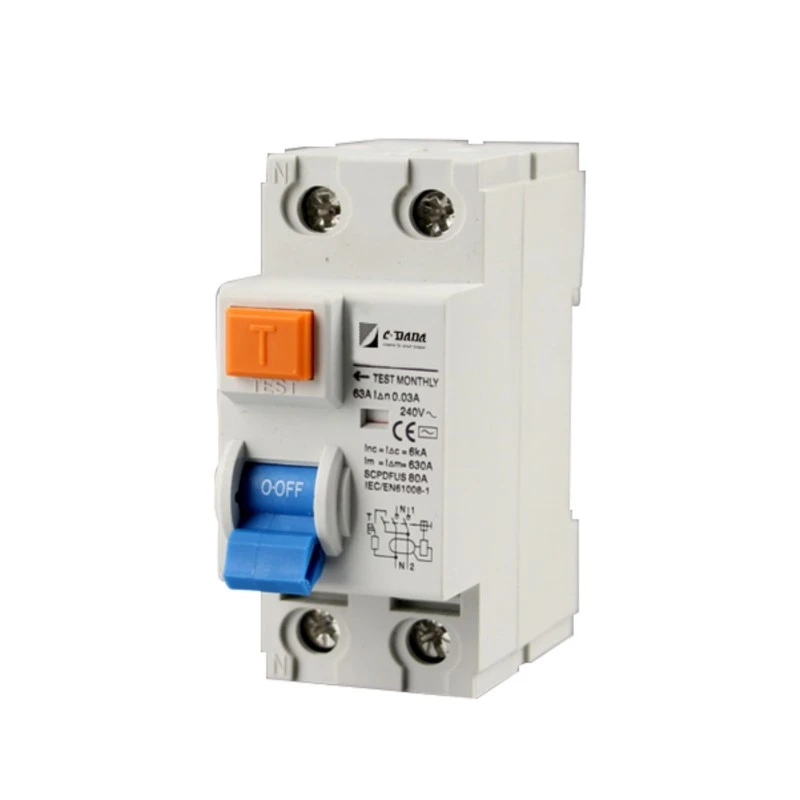

Πόλος: 2P (1+N) ή 4P (3+N)

Ονομαστικό ρεύμα (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Ονομαστική τάση:

2P: 240V AC

4P: 240/415V AC

Ευαισθησία (I△n): 10mA, 30mA, 100mA

Ρεύμα μη ενεργοποίησης: 0,5 × I△n

Χρόνος ταξιδιού στο I△n: ≤ 0,1 δευτερόλεπτο

Χωρητικότητα κατασκευής και θραύσης (I₄m):

500A (σε ≤ 40A)

630A (σε ≥ 63A)

Ρεύμα βραχυκυκλώματος υπό όρους (Inc): 6kA

Τάση αντοχής κρουσμάτων (Uimp): 6000V

Βαθμός Προστασίας: IP20

Τοποθέτηση: ράγα DIN 35mm, πλάτος 45mm

Ακροδέκτες: Τύπος καρφίτσας, υποστηρίζει καλώδια έως 35mm²

Περίβλημα: Επιβραδυντικό φλόγας, ανθεκτικό στη θερμότητα, αδιάβροχο εισαγόμενο πλαστικό

Θερμοκρασία λειτουργίας: Κατάλληλο για μολυσμένα/σκληρά περιβάλλοντα

Οπτική ένδειξη: Ένδειξη κατάστασης επαφής (εμφανίζει την κατάσταση ON/OFF)

Μηχανισμός Ταξιδίου: Καθαρή ηλεκτρομαγνητική απελευθέρωση – λειτουργεί ακόμη και χωρίς τάση στο δίκτυο

Γιατί να επιλέξετε το CDADA Electromagnetic RCCB;

★ Μηδενική εξάρτηση από την τάση τροφοδοσίας

Σε αντίθεση με τα ηλεκτρονικά RCCB, ο διακόπτης κυκλώματος ηλεκτρομαγνητικού υπολειπόμενου ρεύματος δεν απαιτεί βοηθητική τροφοδοσία—πραγματοποιείται αξιόπιστα ακόμα και αν ο ουδέτερος είναι σπασμένος, η τάση καταρρέει ή κατά τη διάρκεια διακοπής ρεύματος.

★ Απαράμιλλη αξιοπιστία σε δύσκολες συνθήκες

Ο ειδικός σχεδιασμός τερματικού και τα υλικά υψηλής ποιότητας εξασφαλίζουν σταθερή απόδοση σε σκονισμένα, υγρά ή διαβρωτικά περιβάλλοντα—ιδανικά για αγροκτήματα, σήραγγες και υπαίθρια ντουλάπια.

★ Εγγενώς Σχεδιασμός Ασφαλούς Αποτυχίας

Χωρίς ημιαγωγούς = χωρίς γήρανση, χωρίς σφάλματα λογισμικού, χωρίς ευαισθησία EMI. Απλώς μηχανική-μαγνητική φυσική — αποδεδειγμένη εδώ και δεκαετίες.

★ Παγκόσμια Συμμόρφωση με τα Πρότυπα

Πλήρως συμβατό με το IEC 61008-1, κατάλληλο για διεθνή έργα που απαιτούν στιβαρή προστασία χωρίς συντήρηση.

★ Διαγραφή λειτουργικών σχολίων

Ο ενσωματωμένος δείκτης θέσης επαφής επιτρέπει την άμεση οπτική επιβεβαίωση—κρίσιμης σημασίας για ελέγχους ασφαλείας και συντήρηση.

★ Σεβόμενοι την εμπιστευτικότητα των πελατών, εξυπηρετούμε πολλούς διανομείς και συνεργάτες OEM παγκοσμίως που προμηθεύουν μεγάλα έργα και τοπικές αγορές.

★ Οι ομάδες πωλήσεων και μηχανικών μας προσπαθούν να ανταποκριθούν σε όλα τα τεχνικά ερωτήματα εντός 24 εργάσιμων ωρών.

Τυπικές Εφαρμογές

Αγροτική Ηλεκτροδότηση: Περιοχές με ασταθή ή ασθενή δίκτυα

Βιομηχανικές εγκαταστάσεις: περιβάλλοντα υψηλού EMI (συγκολλητές, κινητήρες)

Σήραγγες & Ορυχεία: Υγρές, μολυσμένες συνθήκες

Εφεδρικά συστήματα: Όπου η ουδέτερη ακεραιότητα δεν μπορεί να εγγυηθεί

Πίνακες εξαγωγής: Για αγορές που απαιτούν καθαρή ηλεκτρομαγνητική αξιοπιστία (π.χ. μέρη της Αφρικής, της Μέσης Ανατολής, της Νοτιοανατολικής Ασίας)

Συχνές Ερωτήσεις (FAQ)

Ε1: Ποια είναι η διαφορά μεταξύ RCD τύπου Α και τύπου AC; A1:

● Τύπος AC: Ανιχνεύει μόνο ομαλή ημιτονοειδή διαρροή AC (π.χ. από σφάλματα του θερμαντήρα).

● Τύπος Α: Ανιχνεύει διαρροή AC + παλμικού DC (π.χ. από φορτιστές τηλεφώνου, προγράμματα οδήγησης LED, πλυντήρια ρούχων). → Ο τύπος Α απαιτείται σε σύγχρονες εγκαταστάσεις με ηλεκτρονικά φορτία. Το CDADA προσφέρει και τους δύο τύπους—επιβεβαιώστε τις ανάγκες της εφαρμογής σας.

Ε2: Ποια είναι η διαφορά μεταξύ ηλεκτρονικών και ηλεκτρομαγνητικών RCCB;

Χαρακτηριστικό	Ηλεκτρονικό RCCB	Ηλεκτρομαγνητικό RCCB
Απαιτείται ισχύς	Ναι (χρειάζεται τάση γραμμής)	Όχι – λειτουργεί στα 0V
Ουδέτερη εξάρτηση	Αποτυγχάνει εάν σπάσει το ουδέτερο	Λειτουργεί ακόμα χωρίς ουδέτερο
Ευαισθησία EMI	Μπορεί λανθασμένα κοντά σε κινητήρες/VFD	Ανοσία στο EMI
Κόστος	Χαμηλότερος	Λίγο πιο ψηλά
Περίπτωση χρήσης	Σταθερά αστικά πλέγματα	Σκληρά, αγροτικά ή κρίσιμα συστήματα

Ε3: Αυτό το ηλεκτρομαγνητικό RCCB υποστηρίζει προσωπική προστασία 30 mA;

A3: Ναι—διατίθεται σε 10mA, 30mA και 100mA. Η έκδοση 30mA πληροί τις απαιτήσεις IEC για σωτήρια προστασία από κραδασμούς.

Ε4: Μπορεί να χρησιμοποιηθεί σε συστήματα γείωσης TT;

Α4: Απολύτως. Στην πραγματικότητα, τα ηλεκτρομαγνητικά RCCB προτιμώνται στα συστήματα TT επειδή δεν βασίζονται σε μια σταθερή ουδέτερη αναφορά - η οποία μπορεί να απουσιάζει ή να είναι υψηλής σύνθετης αντίστασης στις ρυθμίσεις ΤΤ.

Ε5: Γιατί να επιλέξετε το CDADA για διακόπτη ηλεκτρομαγνητικού υπολειπόμενου ρεύματος;

A5: Το CDADA παραδίδει:

● Αληθινός ηλεκτρομαγνητικός σχεδιασμός συμβατός με το IEC 61008-1

● Χωρίς κρυφά ηλεκτρονικά — καθαρή μαγνητική λειτουργία

● Υψηλής ποιότητας επιβραδυντικό φλόγας περίβλημα για ασφάλεια

● Αποδεδειγμένη αξιοπιστία σε μολυσμένα περιβάλλοντα

● Υποστήριξη OEM: μαζική τιμολόγηση, έγγραφα πιστοποίησης, γρήγορη δειγματοληψία
