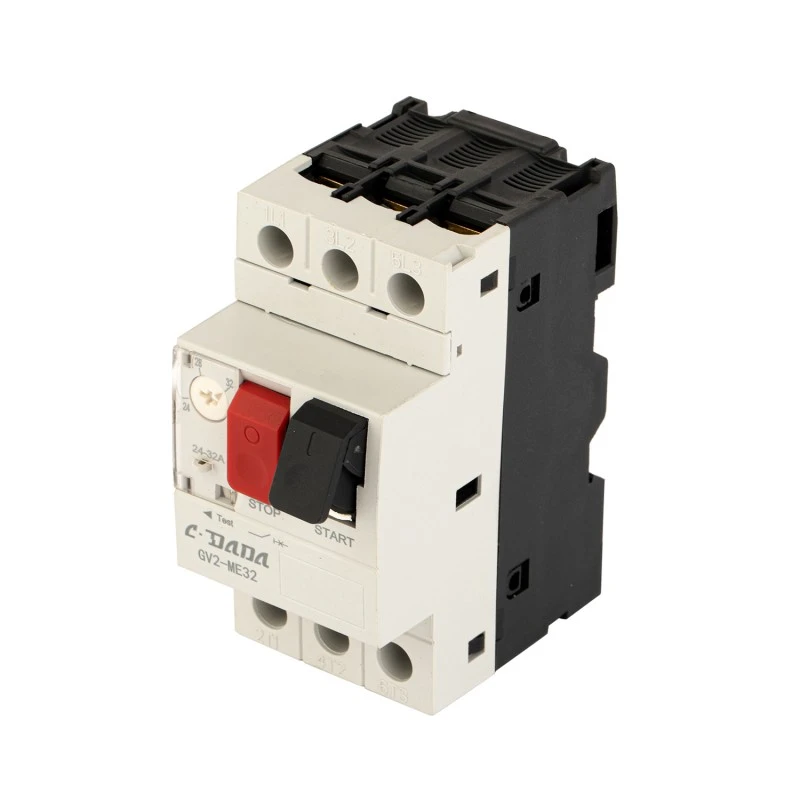

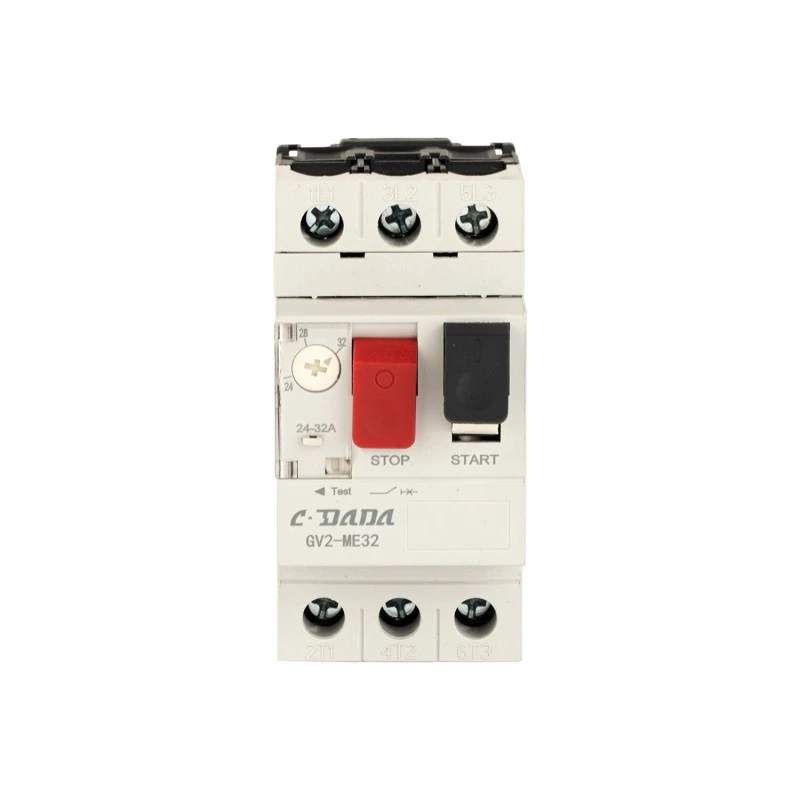

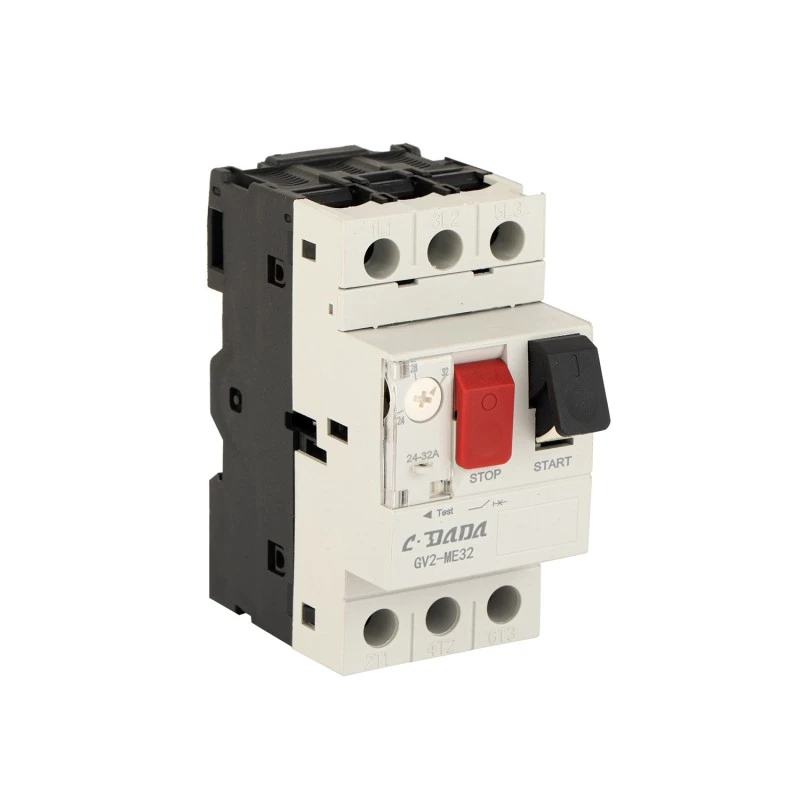

Διακόπτης προστασίας κινητήρα GV2 2P

Απλοποιήστε την προστασία του κινητήρα με το CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) μια λύση υψηλής ακρίβειας, συμπαγή κατασκευασμένη από την Shanghai DADA Electric CO., LTD. χρησιμοποιώντας μια τεχνολογική πλατφόρμα επόμενης γενιάς και πλήρως αυτοματοποιημένη παραγωγή. Σχεδιασμένο για μονοφασικά ή διφασικά κυκλώματα κινητήρα, το GV2 2P ενσωματώνει υπερφόρτωση, βραχυκύκλωμα, απώλεια φάσης (για τριφασικές εφαρμογές όταν χρησιμοποιείται σε σετ) και λειτουργίες απομόνωσης σε μία συσκευή τοποθετημένη σε ράγα DIN.

Με ρυθμιζόμενο εύρος ρύθμισης από 0,1A έως 32A, θερμική αντιστάθμιση για τις διακυμάνσεις της θερμοκρασίας περιβάλλοντος και ονομαστική τάση μόνωσης 690 V, εξασφαλίζει αξιόπιστη προστασία για μικρούς κινητήρες σε αντλίες, ανεμιστήρες, συμπιεστές, μεταφορείς και συστήματα HVAC. Πιστοποιημένο σύμφωνα με τα πρότυπα CE, με 110.000 μηχανικές και ηλεκτρικές λειτουργίες και εξοπλισμένο με προαιρετικά αξεσουάρ όπως βοηθητικές επαφές, απελευθέρωση διακλάδωσης και απελευθέρωση υπό τάση, το CDADA GV2 MPCB προσφέρει απόδοση βιομηχανικής ποιότητας σε μορφή 2 πόλων που εξοικονομεί χώρο.

Βασικές Προδιαγραφές

Σειρά μοντέλου: GV2 2P MPCB

Μάρκα: CDADA | Κατασκευαστής: Shanghai DADA Electric CO.,LTD

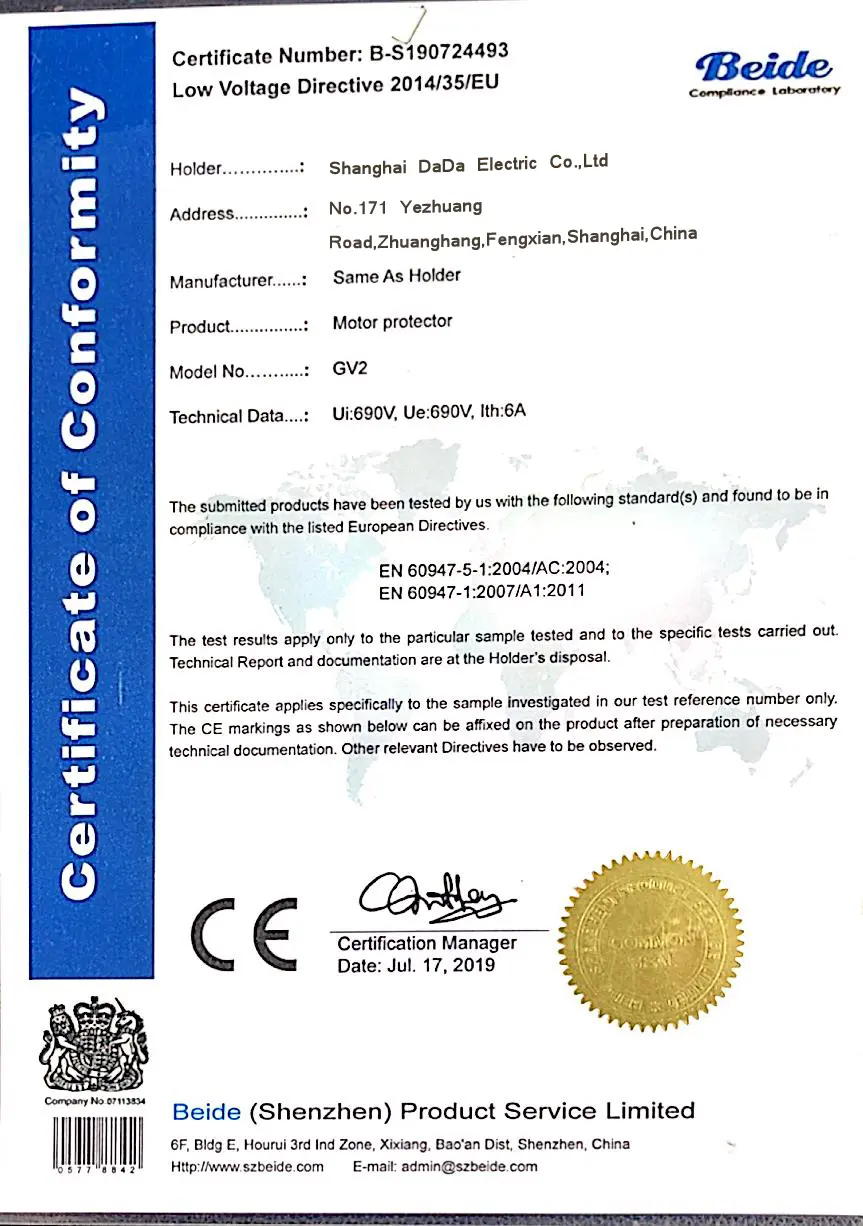

Πιστοποίηση: CE

Πόλοι: 2P (ιδανικοί για μονοφασικούς κινητήρες ή ως μέρος τριφασικού σετ προστασίας)

Ρύθμιση εύρους ρεύματος: 0,1A – 32A (ρυθμιζόμενο μέσω καντράν)

Βαθμολογία καρέ: 32Α

Ονομαστική τάση λειτουργίας: 690V AC

Ονομαστική τάση μόνωσης (Ui): 690V

Τάση αντοχής κρουσμάτων (Uimp): 6000V

Συχνότητα λειτουργίας: 50/60Hz

Κατηγορία ταξιδιού: 10A (πρότυπο για κινητήρες γενικής χρήσης)

Λειτουργίες προστασίας:

★ Θερμική προστασία υπερφόρτωσης

★ Προστασία από βραχυκύκλωμα

★ Προστασία από απώλεια φάσης* (*όταν χρησιμοποιείται σε διαμόρφωση 3 πόλων ή σε συντονισμένο σετ)

★  Λειτουργία απομόνωσης (ορατό διάλειμμα)

★ Ενσωματωμένη αντιστάθμιση θερμοκρασίας

Μηχανική ζωή: 110.000 επεμβάσεις

Ηλεκτρική διάρκεια ζωής (AC-3, 400V): 110.000 λειτουργίες

Ροπή σύσφιξης: 1,7 N·m

Τύπος Λειτουργίας: Πιέστε το κουμπί ON/OFF με σαφή ένδειξη ταξιδιού

Τοποθέτηση: ράγα DIN 35mm

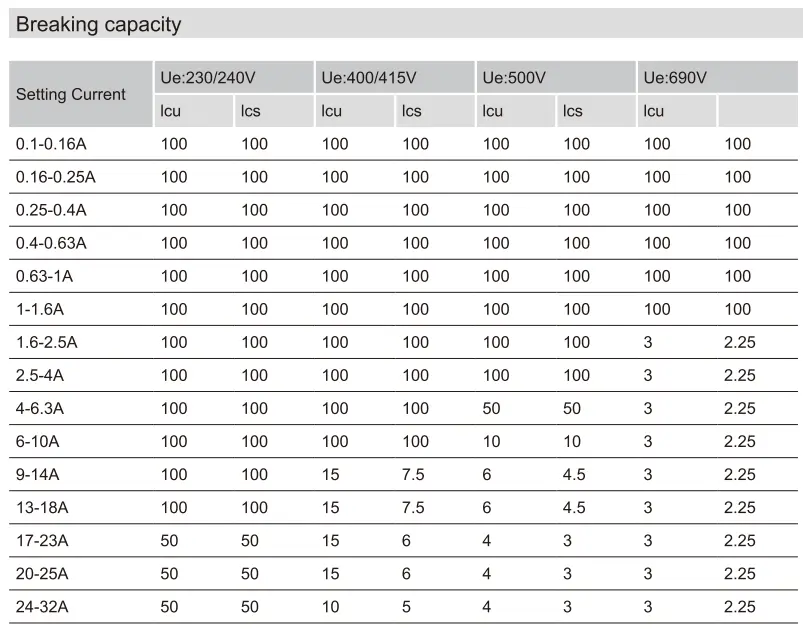

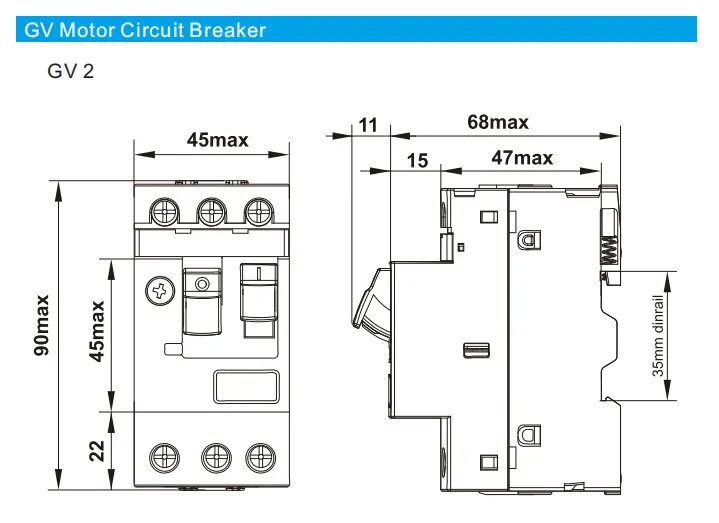

Φύλλο Τεχνικών Δεδομένων

Γιατί να επιλέξετε διακόπτη προστασίας κινητήρα CDADA GV2 2P;

★ Προστασία κινητήρα All-in-One

Συνδυάζει διακόπτη κυκλώματος + ρελέ θερμικής υπερφόρτισης + απομονωτή — εξαλείφει την ανάγκη για ξεχωριστά εξαρτήματα.

★ Ακρίβεια & Σταθερότητα

Ο μηχανισμός αντιστάθμισης θερμοκρασίας εξασφαλίζει σταθερή ενεργοποίηση ανεξάρτητα από τις αλλαγές του περιβάλλοντος (π.χ. ζεστά εργαστήρια ή κρύα υπόγεια).

★ Υψηλή αντοχή

110.000 μηχανικοί/ηλεκτρικοί κύκλοι — ξεπερνώντας πολλούς ανταγωνιστές σε μακροπρόθεσμη αξιοπιστία.

★ Σχεδιασμός 2P που εξοικονομεί χώρο

Ιδανικό για συμπαγείς πίνακες ελέγχου, μηχανήματα OEM και έργα μετασκευής όπου η ακίνητη περιουσία των πάνελ είναι περιορισμένη.

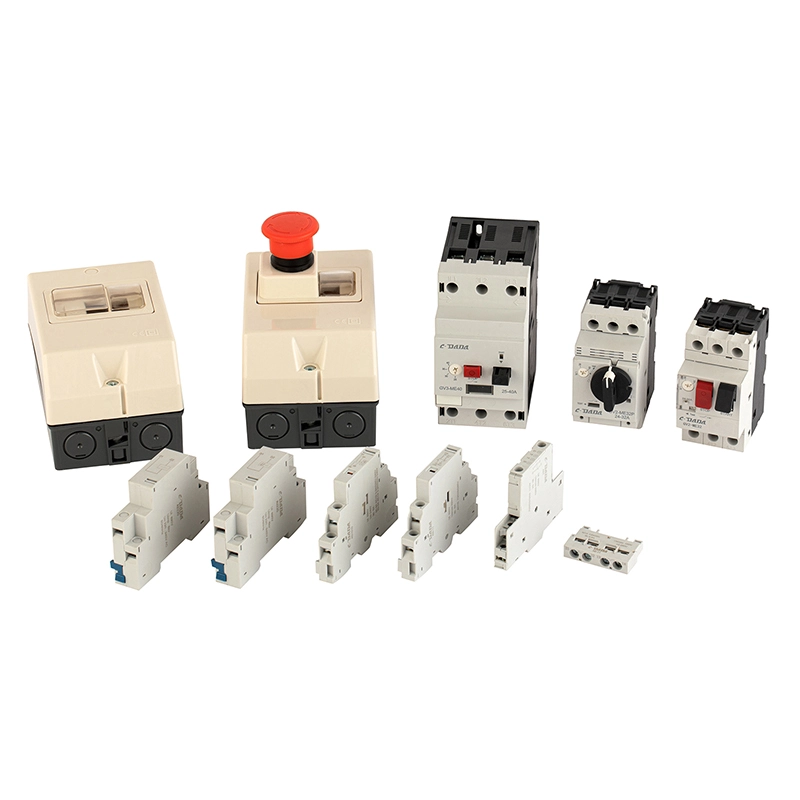

★ Πλήρες Αξεσουάρ Οικοσύστημα

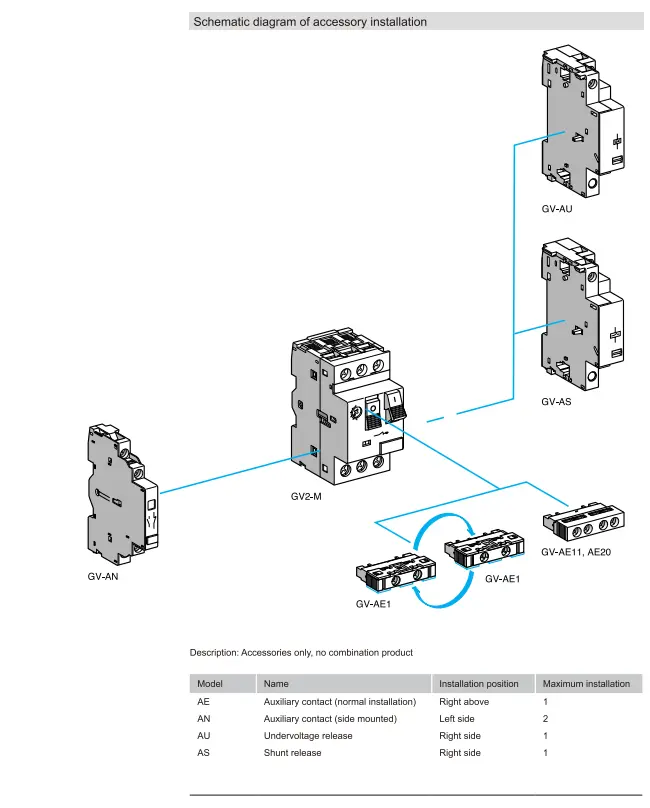

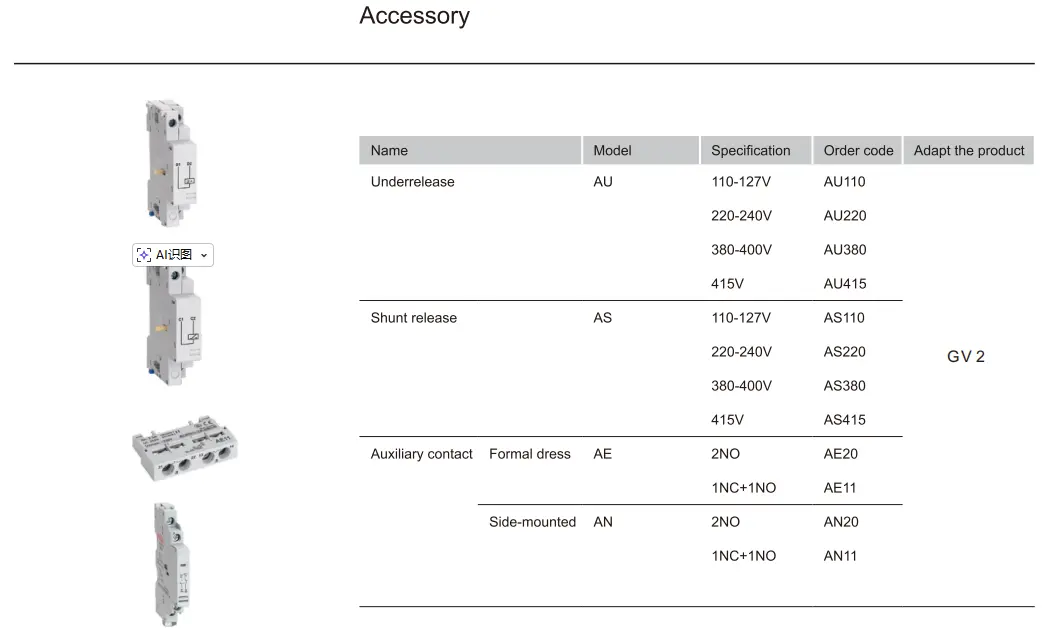

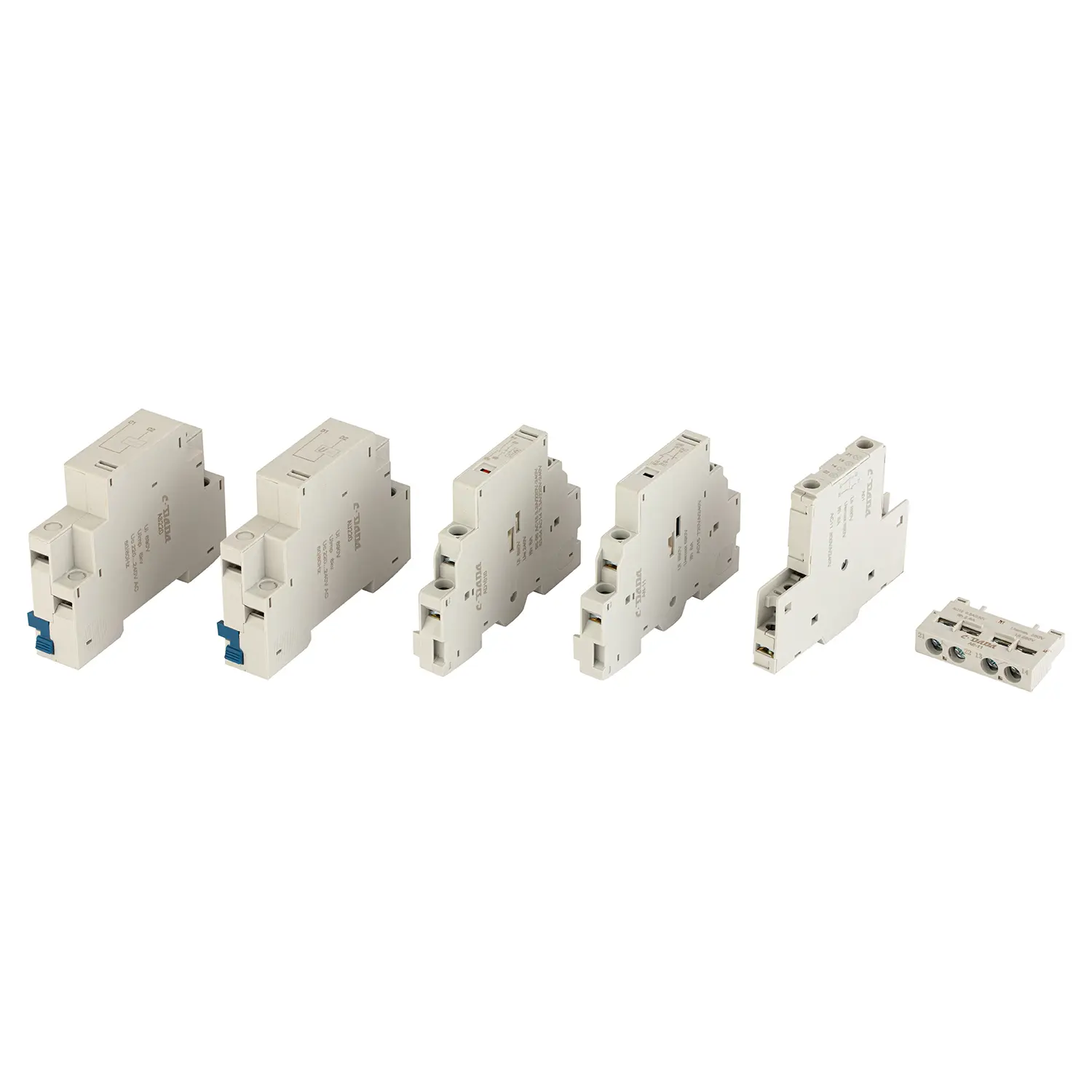

Υποστηρίζει AE (μπροστινό βοηθητικό), AN (πλευρικό βοηθητικό), AU (αποδέσμευση υπό τάση), AS (διακοπή διακλάδωσης)—επιτρέποντας την απομακρυσμένη σηματοδότηση, τον αυτόματο τερματισμό λειτουργίας ή την ενσωμάτωση PLC.

★  Παγκόσμια συμμόρφωση

Πιστοποίηση CE με ονομαστική τάση 690V—κατάλληλη για αγορές της Ευρώπης, της Ασίας, της Αφρικής και της Λατινικής Αμερικής.

★ Η συνέπεια διασφαλίζεται μέσω αυτοματοποιημένου εξοπλισμού παραγωγής, τυποποιημένων διαδικασιών λειτουργίας, αυστηρής επιθεώρησης εισερχόμενου υλικού, δοκιμών κατά τη διαδικασία και τελικού 100% λειτουργικού ελέγχου για κρίσιμες παραμέτρους.

Τυπικές Εφαρμογές

Μονοφασικοί κινητήρες: Αντλίες, ανοιχτήρια γκαραζόπορτας, μικροί συμπιεστές

Μηχανήματα OEM: Μηχανές συσκευασίας, εξοπλισμός επεξεργασίας τροφίμων

Συστήματα HVAC: Μονάδες Fan Coil, μικρά ψυκτικά συγκροτήματα

Αυτοματισμοί Κτιρίων: Βοηθητικά συστήματα ανελκυστήρων, έλεγχοι εξαερισμού

Retrofit Projects: Αντικατάσταση ασφαλειών + θερμικών ρελέ με ενσωματωμένο MPCB

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ ενός MPCB και ενός τυπικού διακόπτη κυκλώματος;

A1: Ένας διακόπτης προστασίας κινητήρα (MPCB) όπως το GV2 παρέχει:

● Ρυθμιζόμενη θερμική προστασία υπερφόρτωσης (ταιριασμένη με FLC κινητήρα)

● Μαγνητική προστασία από βραχυκύκλωμα

● Ανίχνευση απώλειας φάσης (σε εκδόσεις 3P)

● Λειτουργία απομόνωσης

→ Τα τυπικά MCB προσφέρουν μόνο προστασία από βραχυκύκλωμα και σταθερή υπερφόρτωση—όχι βελτιστοποιημένα για κινητήρα.

Ε2: Μπορεί ένα 2P GV2 να προστατεύσει έναν τριφασικό κινητήρα;

Α2: Όχι μόνος. Για τριφασικούς κινητήρες, χρειάζεστε τρεις μονάδες GV2 (μία ανά φάση) συντονισμένες μαζί ή χρησιμοποιήστε ένα 3P MPCB. Ωστόσο, το 2P GV2 είναι τέλειο για μονοφασικούς κινητήρες ή κυκλώματα ελέγχου.

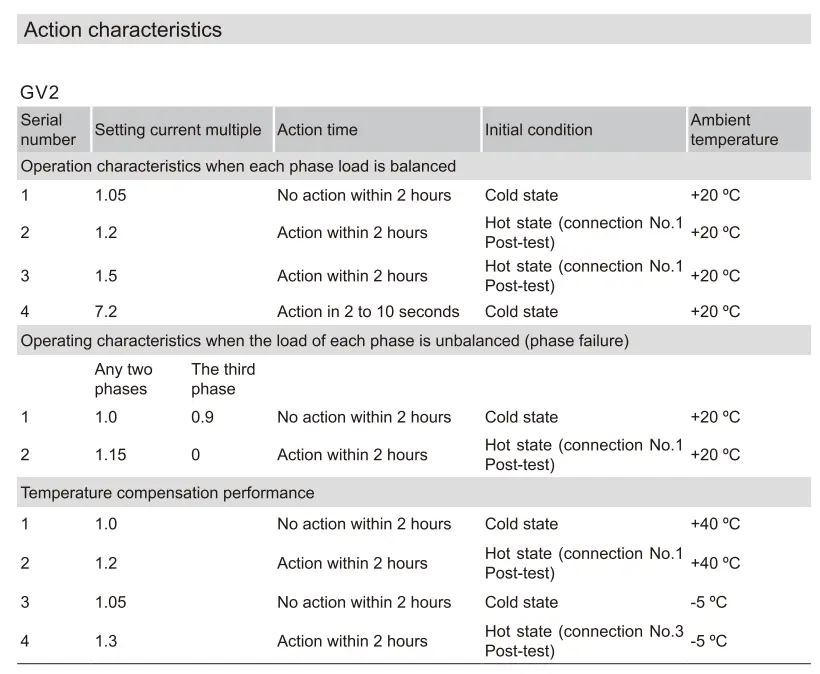

Ε3: Τι σημαίνει "Trip Class 10A";

A3: Καθορίζει πόσο γρήγορα ο διακόπτης λειτουργεί υπό υπερφόρτωση. Η κλάση 10Α σημαίνει ότι θα ενεργοποιηθεί εντός 10 δευτερολέπτων με ρεύμα ρύθμισης 7,2×—ιδανικό για τυπικούς κινητήρες με κλωβό σκίουρου χωρίς υψηλή ροπή εκκίνησης.

Ε4: Αντισταθμίζει πραγματικά τη θερμοκρασία;

Α4: Ναι! Η διμεταλλική λωρίδα αντισταθμίζεται θερμικά, επομένως η ενεργοποίηση παραμένει ακριβής είτε τοποθετηθεί σε αποθήκη 0°C είτε σε περίβλημα 50°C.

Ε5: Γιατί να επιλέξετε το CDADA GV2 έναντι άλλων εμπορικών σημάτων;

A5: Το CDADA προσφέρει:

● Αληθινή πιστοποίηση CE με αναφορές δοκιμών

● Αυτοματοποιημένη παραγωγή → σταθερή ποιότητα & χαμηλό ποσοστό ελαττωμάτων

● Πλήρης συμβατότητα αξεσουάρ (AE/AN/AU/AS)

● Ανταγωνιστική τιμολόγηση για ΚΑΕ και διανομείς

● Γρήγορη τεχνική υποστήριξη και τεκμηρίωση στα Αγγλικά
