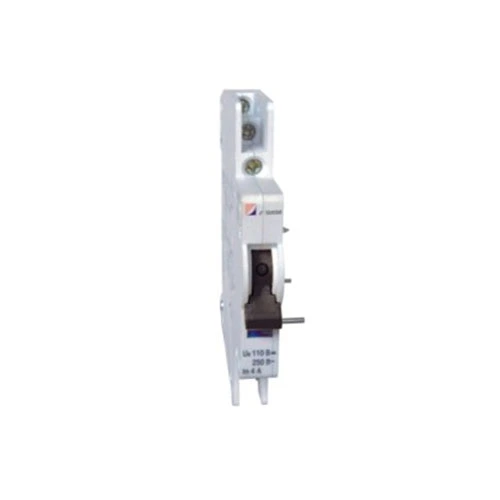

Συναγερμός MCB και βοηθητική επαφή

Η CDADA είναι ένας κατασκευαστής και προμηθευτής με 40+ χρόνια εμπειρίας, έχουμε δει πάρα πολλά έργα όπου οι χειριστές πάνελ χάνουν έναν διακόπτη που έχει ενεργοποιηθεί—μέχρι να είναι πολύ αργά. Γι' αυτό σχεδιάσαμε τον συναγερμό και τη βοηθητική επαφή CDADA MCB (DAB7-FL): μια έξυπνη λύση εξοικονόμησης χώρου που σας δίνει δύο κρίσιμα σήματα σε μία μονάδα—θέση διακόπτη (ON/OFF) και λόγο διακοπής (υπερφόρτωση/βραχυκύκλωμα).

Η συμβουλή μας: Εάν το σύστημα ελέγχου σας χρειάζεται να κάνει διάκριση μεταξύ μη αυτόματης απενεργοποίησης και διακοπής σφάλματος, αυτό είναι το εξάρτημα που πρέπει να καθορίσετε. Οι τυπικές βοηθητικές επαφές από μόνες τους δεν μπορούν να διακρίνουν τη διαφορά - αλλά οι δικές μας μπορούν.

Σχεδίαση διπλής λειτουργίας: Μία μονάδα, δύο σήματα

Το CDADA MCB Alarm & Auxiliary Contact διαθέτει δύο ανεξάρτητες επαφές μεταφοράς με έναν έξυπνο μηχανικό επιλογέα:

★ Κίτρινη ένδειξη στο "A": Και οι δύο επαφές λειτουργούν ως βοηθητικές επαφές → σήμα κατάστασης MCB ON/OFF

★ Κίτρινη ένδειξη στο "AL":

★ Αριστερή επαφή = Βοηθητική (κατάσταση ON/OFF)

★ Δεξιά επαφή = Συναγερμός (ενεργοποιείται μόνο όταν το MCB σβήσει λόγω σφάλματος)

★ Αυτό σημαίνει ότι μπορείτε να καλωδιώσετε:

★ Ένα πράσινο φως για να δείξει "ενεργοποίηση"

★ Ένα κόκκινο φως ή είσοδος PLC για την ενεργοποίηση "συναγερμού σφάλματος"

★ Όλα από μια μονάδα πρόσθετου στο DAB7-63 MCB σας.

Τεχνικές Προδιαγραφές

Σημαντικό: Αυτό το αξεσουάρ δεν μπορεί να χρησιμοποιηθεί αυτόνομο—πρέπει να τοποθετηθεί απευθείας σε DAB7-63 MCB.

Οδηγός εγκατάστασης (από τους μηχανικούς μας στο πεδίο)

★ Ακολουθήστε αυτά τα βήματα για ασφαλή, αξιόπιστη λειτουργία:

★ Απενεργοποιήστε το κύκλωμα πριν την εγκατάσταση.

★ Σύρετε τη μονάδα DAB7-FL στην αριστερή πλευρά του DAB7-63 MCB μέχρι να κάνει κλικ.

★ Στερεώστε με την παρεχόμενη ταινία διπλής όψης (για αντοχή στους κραδασμούς).

★ Συνδέστε τα καλώδια στους 4 ακροδέκτες (2 ανά ομάδα επαφών):

★ Χρησιμοποιήστε το αριστερό ζεύγος για βοηθητικό (κατάσταση)

★ Χρησιμοποιήστε το σωστό ζεύγος για συναγερμό (ανίχνευση ταξιδιού)

★ Ρυθμίστε τον κίτρινο επιλογέα στο "AL" εάν χρειάζεστε λειτουργία συναγερμού σφάλματος.

★ Δοκιμή: Σβήστε χειροκίνητα το MCB—μόνο η επαφή συναγερμού πρέπει να αλλάξει κατάσταση κατά τη διάρκεια μιας διαδρομής σφάλματος.

★ Επαγγελματική συμβουλή: Σημειώστε καθαρά τα καλώδιά σας! Πολλοί τεχνικοί μπερδεύουν τα βοηθητικά σήματα με τα σήματα συναγερμού κατά τη θέση σε λειτουργία.

Πότε πρέπει να χρησιμοποιήσετε αυτό αντί για μια τυπική βοηθητική επαφή;

Τυπικές εφαρμογές:

★ Παρακολούθηση PDU κέντρου δεδομένων

★ Κουτιά ηλιακού συνδυασμού

★ Βιομηχανικοί πίνακες ελέγχου

★ Συστήματα διαχείρισης κτιρίων (BMS)

★ Κυκλώματα ασφαλείας ανελκυστήρα ή HVAC

Συχνές Ερωτήσεις

Ε1: Μπορώ να το χρησιμοποιήσω σε MCB εκτός CDADA;

A1: Όχι. Το DAB7-FL έχει σχεδιαστεί μηχανικά και διαστασιολογικά μόνο για διακόπτες CDADA DAB7-63. Δεν ταιριάζει σε Schneider, ABB ή Siemens MCB.

Ε2: Πώς λειτουργεί πραγματικά η επαφή συναγερμού;

A2: Μέσα στο MCB, ένας μηχανισμός μανδάλωσης ταξιδιού κινείται διαφορετικά κατά τη διάρκεια μιας διαδρομής θερμικού/μαγνητικού σφάλματος έναντι μιας χειροκίνητης απενεργοποίησης. Το DAB7-FL ανιχνεύει αυτή τη μηχανική διαφορά και ενεργοποιεί την επαφή συναγερμού μόνο κατά τη διάρκεια πραγματικών βλαβών.

Ε3: Χρειάζομαι και τις δύο επαφές ενσύρματες;

Α3: Όχι απαραίτητα. Μπορείτε να χρησιμοποιήσετε μόνο το βοηθητικό, μόνο το συναγερμό ή και τα δύο—ανάλογα με τη λογική ελέγχου σας. Η μονάδα σας δίνει ευελιξία.

Ε4: Είναι κατάλληλο για ηλιακές εφαρμογές συνεχούς ρεύματος;

Α4: Ναι! Με ονομαστική τιμή DC-12 110V/0,5A, είναι ιδανικό για παρακολούθηση ηλιακών στοιχειοσειρών όπου πρέπει να ανιχνεύσετε σφάλματα φωτοβολταϊκής συστοιχίας εξ αποστάσεως.

Ε5: Γιατί να επιλέξετε το CDADA έναντι των εμπορικών σημάτων γενικής χρήσης;

A5: Επειδή προσφέρουμε:

● Αληθινή διάκριση σφαλμάτων (όχι μόνο ανίχνευση θέσης)

● Ομαλή ενσωμάτωση με DAB7 MCB—χωρίς πλάκες προσαρμογέα

● Εργοστασιακά ελεγμένος μηχανικός σύνδεσμος – δεν υπάρχει αναπαραγωγή ή χαμένα σήματα

● Διαγράψτε την οπτική ένδειξη (κίτρινη σημαία) για επαλήθευση πεδίου

● Παγκόσμιες πιστοποιήσεις (CE, CB, RoHS) για έργα χωρίς προβλήματα

Τελικό Σημείωμα από το CDADA R&D

Στα σύγχρονα ηλεκτρικά συστήματα, το «on/off» δεν είναι αρκετό—χρειάζεστε ευφυΐα. Το MCB Alarm & Auxiliary Contact μετατρέπει έναν απλό διακόπτη σε διαγνωστικό κόμβο, βοηθώντας σας να δημιουργήσετε πιο έξυπνα, ασφαλέστερα πάνελ. Και επειδή είναι κατασκευασμένο από την ίδια ομάδα που σχεδιάζει το MCB, έχετε τέλεια συνέργεια — χωρίς εικασίες». — Ομάδα ανάπτυξης προϊόντων CDADA

Έτοιμοι να παραγγείλετε; Προσφέρουμε:

● Μαζικές εκπτώσεις για κατασκευαστές πάνελ

● Προσυναρμολογημένες μονάδες MCB + DAB7-FL (εξοικονόμηση εργασίας)

● Δωρεάν διαγράμματα καλωδίωσης & παραδείγματα λογικής PLC
