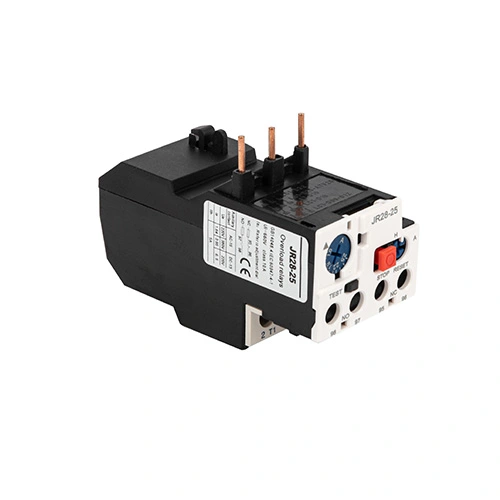

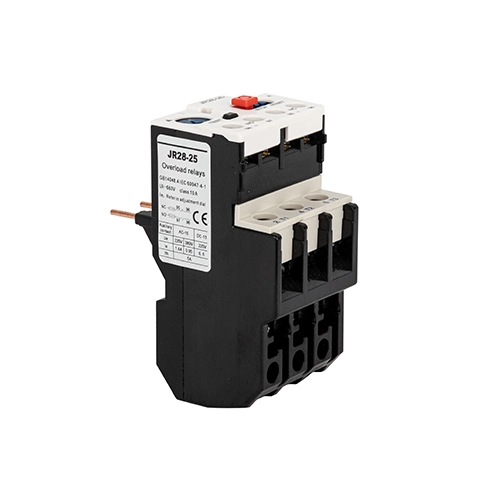

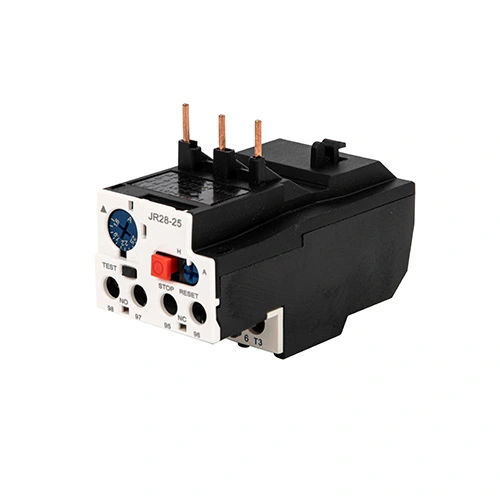

Ρελέ θερμικής υπερφόρτωσης JR28

Προστατέψτε τους κινητήρες σας με το θερμικό ρελέ υπερφόρτωσης JR28, μια στιβαρή και έξυπνη λύση προστασίας που αναπτύχθηκε από την CDADA, έναν αξιόπιστο κατασκευαστή στην Κίνα. Σχεδιασμένο για απρόσκοπτη ενσωμάτωση με επαφές της σειράς CDADA D (D9 έως D150), το ρελέ JR28 παρέχει ολοκληρωμένη άμυνα έναντι:

● Υπερφορτώσεις

● Αστοχία φάσης (απώλεια μιας φάσης)

● Υπερβολικά μεγάλοι χρόνοι εκκίνησης κινητήρα

● Παρατεταμένο στάσιμο του ρότορα

Με εκτεταμένο εύρος ρυθμιζόμενου ρεύματος από 0,1A έως 140A, η σειρά JR28 καλύπτει εφαρμογές από μικρούς ανεμιστήρες έως μεγάλες βιομηχανικές αντλίες και συμπιεστές. Διαθέτει ένα κουμπί δοκιμής για επαλήθευση κυκλώματος ελέγχου, μια σαφή ένδειξη ταξιδιού, χειροκίνητη ή αυτόματη επιλογή επαναφοράς και ένα σφραγιζόμενο κάλυμμα για την αποφυγή μη εξουσιοδοτημένων προσαρμογών. Χτισμένο σε αποδεδειγμένη διμεταλλική θερμική τεχνολογία και συμβατό με το IEC 60947-4-1, το CDADA JR28 εξασφαλίζει αξιόπιστη, φιλική προς τη συντήρηση προστασία κινητήρα σε απαιτητικά περιβάλλοντα παγκοσμίως.

Βασικές Προδιαγραφές

Σειρά: JR28 Thermal Overload Relay

Μάρκα: CDADA | Κατασκευαστής: Shanghai DADA Electric CO.,LTD

Συμβατότητα: Σχεδιασμένο για επαφέες D9, D12, D18 … έως D150 (σειρά LC1-D/F)

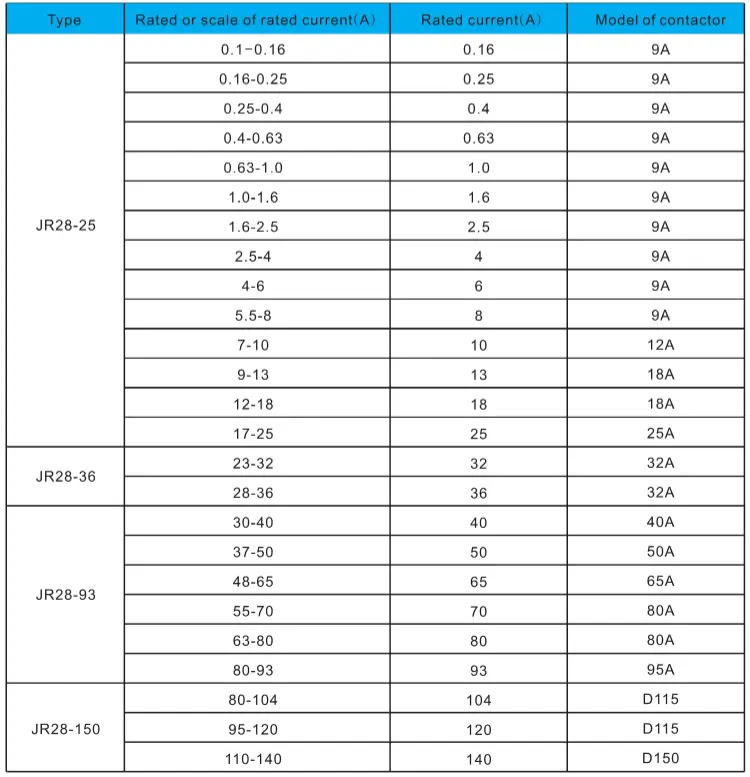

Ονομαστικό εύρος ρεύματος: 0,1A – 140A (πολλά μοντέλα: JR28-25, JR28-36, JR28-93, JR28-150, κ.λπ.)

Πόλοι: 3-πολικοί (παρακολουθεί όλες τις φάσεις για ανισορροπία)

Λειτουργίες προστασίας:

★ Θερμική υπερφόρτωση

★ Ανίχνευση αστοχίας φάσης

★ Παρακολούθηση μεγάλου χρόνου έναρξης

★ Προστασία ακινητοποίησης ρότορα

Λειτουργία επαναφοράς: Χειροκίνητη ή Αυτόματη (μέσω διακόπτη επιλογής)

Κουμπί δοκιμής: Προσομοιώνει το ταξίδι—ενεργοποιεί τις βοηθητικές επαφές NO και NC

Κουμπί Stop: Ανοίγει μόνο την επαφή NC (για σηματοδότηση έκτακτης ανάγκης)

Ένδειξη ταξιδιού: Η οπτική σημαία δείχνει την κατάσταση απενεργοποίησης

Κλείδωμα ρύθμισης: Το κάλυμμα μπορεί να σφραγιστεί για λειτουργία με προστασία από παραβιάσεις

Βοηθητικές επαφές: Standard 1NO + 1NC (για συναγερμούς, ανάδραση PLC ή κλειδώματα)

Τοποθέτηση: Snap-on σχεδιασμός απευθείας σε συμβατούς επαφές CDADA

Πιστοποίηση: Συμβατό με το IEC/EN 60947-4-1 (διατίθεται τεκμηρίωση CE)

Γιατί να επιλέξετε ρελέ θερμικής υπερφόρτωσης CDADA JR28;

★  Ευρεία τρέχουσα κάλυψη

Από 0,1A έως 140A—υποστηρίζει τα πάντα, από κλασματικούς κινητήρες HP έως βιομηχανικούς δίσκους 110kW+.

★ Πλήρης συμβατότητα με επαφές της σειράς D

Σχεδιασμένο για να ταιριάζει από D9 έως D150—εξασφαλίζει τέλειο μηχανικό και θερμικό συντονισμό.

★ Προηγμένα διαγνωστικά χαρακτηριστικά

★ Το κουμπί TEST επαληθεύει την καλωδίωση ελέγχου χωρίς διακοπή ρεύματος

★ Το κουμπί STOP ενεργοποιεί την εξωτερική σηματοδότηση

★ Η ένδειξη ταξιδιού επιταχύνει την αντιμετώπιση προβλημάτων

★ Αξιοπιστία βιομηχανικού βαθμού

Πραγματικός διμεταλλικός θερμικός μηχανισμός (όχι ηλεκτρονικός)—ανοσία σε EMI, αιχμές τάσης και σφάλματα λογισμικού.

★ Έτοιμο για ασφάλεια και συμμόρφωση

Το σφραγιζόμενο κάλυμμα πληροί τις απαιτήσεις ISO, CE και εργοστασιακού ελέγχου για κλειδωμένες ρυθμίσεις.

★ Οικονομική Προστασία

Αποτρέπει την εξάντληση του κινητήρα, μειώνει το χρόνο διακοπής λειτουργίας και παρατείνει τη διάρκεια ζωής του εξοπλισμού—ιδανικό για OEM και ολοκληρωμένους συστήματος.

★ Οι λεπτομέρειες συσκευασίας διαφέρουν ανάλογα με το προϊόν. Παρέχουμε αυτές τις πληροφορίες στις προσφορές μας και στις λίστες συσκευασίας. Τα τυπικά χαρτοκιβώτια εξαγωγής είναι σχεδιασμένα για βέλτιστη παλετοποίηση και φόρτωση εμπορευματοκιβωτίων.

Τυπικές Εφαρμογές

★ Συγκροτήματα εκκίνησης κινητήρα: Συνδυάζονται με επαφέες για αντλίες, ανεμιστήρες, μεταφορείς

★ Συστήματα HVAC: Ψυκτικά συγκροτήματα, πύργοι ψύξης, συσκευές χειρισμού αέρα

★ Water & Wastewater: Υποβρύχιες και φυγοκεντρικές αντλίες

★ Κατασκευή: Μίξερ, εξωθητές, γραμμές συσκευασίας

★ Εξόρυξη & Κατασκευή: Θραυστήρες, ανυψωτικά, ανεμιστήρες εξαερισμού

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της σειράς JR28 και LRD;

A1: Και τα δύο είναι ρελέ θερμικής υπερφόρτωσης από το CDADA. Η σειρά JR28 υποστηρίζει υψηλότερα ρεύματα (έως 140A) και έχει σχεδιαστεί για μεγαλύτερους επαφές (έως D150), ενώ το LRD καλύπτει συνήθως χαμηλότερα εύρη (έως ～104A). Λειτουργικά, προσφέρουν παρόμοια προστασία—αλλά το JR28 είναι βελτιστοποιημένο για βιομηχανική χρήση βαρέως τύπου.

Ε2: Μπορώ να χρησιμοποιήσω θερμικό ρελέ υπερφόρτωσης JR28 με επαφέες που δεν είναι CDADA;

A2: Αν και είναι δυνατόν σε ορισμένες περιπτώσεις, η βέλτιστη απόδοση και η υποστήριξη εγγύησης απαιτούν σύζευξη με επαφέες της σειράς D CDADA (D9–D150). Οι καμπύλες μηχανικής προσαρμογής, απαγωγής θερμότητας και συντονισμού επικυρώνονται ως σύστημα.

Ε3: Πώς λειτουργεί η προστασία αστοχίας φάσης στο JR28;

A3: Εάν χαθεί μία φάση, οι υπόλοιποι δύο αγωγοί μεταφέρουν μη ισορροπημένο ρεύμα, προκαλώντας ασύμμετρη θέρμανση στις διμεταλλικές λωρίδες. Το JR28 ανιχνεύει αυτή την ανισορροπία και σκοντάφτει γρηγορότερα από ό,τι υπό κανονική υπερφόρτωση, αποτρέποντας τη ζημιά στο τύλιγμα του κινητήρα.

Ε4: Είναι η μη αυτόματη επαναφορά ασφαλέστερη από την αυτόματη επαναφορά;

A4: Ναι—για κρίσιμα συστήματα. Η μη αυτόματη επαναφορά αναγκάζει έναν χειριστή να επιθεωρήσει και να διορθώσει το σφάλμα πριν από την επανεκκίνηση. Η αυτόματη επαναφορά είναι κατάλληλη για αφύλακτο ή απομακρυσμένο εξοπλισμό όπου η συνέχεια έχει προτεραιότητα (π.χ. αντλίες ψύξης).

Ε5: Γιατί να επιλέξετε το CDADA JR28 έναντι των παγκόσμιων εμπορικών σημάτων;

A5: Το CDADA προσφέρει:

● Αληθινός θερμικός διαφορικός μηχανισμός με υψηλή ακρίβεια

● Πλήρης συμβατότητα με επαφές D9–D150—αξιοπιστία plug-and-play

● Ελέγξτε, σταματήστε, επαναφέρετε και σφραγίστε τις λειτουργίες σε μία συμπαγή μονάδα

● Ανταγωνιστική τιμολόγηση με ποιότητα συμβατή με CE

● Γρήγορη τεχνική υποστήριξη και αγγλική τεκμηρίωση για παγκόσμιους πελάτες
